DQOR 3 T W - Haut-parleur LD Systems - Notice d'utilisation et mode d'emploi gratuit

Marque	LD Systems
Modèle	DQOR 3 T W
Type de produit	Enceinte passive d'installation bidirectionnelle
Version	Avec transformateur (haute impédance 70 V / 100 V)
Utilisation	Intérieur et extérieur
Indice de protection IP	IP65
Dimensions (L x H x P)	114,6 mm x 180 mm x 180,8 mm
Poids	2,1 kg
Matériau du boîtier	Plastique ABS
Couleur	Blanc (RAL 9010)
Grille de protection	Aluminium, résistant à la rouille
Boomer	3 pouces (76,2 mm), aimant ferrite
Tweeter	1 pouce (25,4 mm) titane, refroidissement FerroFluid™, aimant néodyme
Angle de dispersion (h x v)	120° x 80° (-6 dB)
Puissance RMS	30 W
Puissance crête	60 W
Réponse en fréquence	85 - 20 000 Hz (-10 dB)
Fréquence de coupure	2 200 Hz
SPL (1 W/1 m)	80 dB
SPL max	98 dB
Impédance	Sélectionnable : 16 Ω, 70 V ou 100 V
Puissances transformateur 100 V	30 W / 6 W / 3 W / 1,5 W
Connectique	Bornier à 4 pôles (pas 5,08 mm)
Support mural	Intégré avec mécanisme de verrouillage et contacts glissants
Orientation	Inclinaison 27°, rotation 45° (vertical/horizontal)
Accessoires inclus	Support de fixation, clé Allen, manuel
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de produits liquides.
Sécurité	Ne pas ouvrir, ne pas exposer à l'eau ou à la chaleur. Fixation murale solide requise.
Garantie	Consulter le site Adam Hall pour les conditions

FOIRE AUX QUESTIONS - DQOR 3 T W LD Systems

Comment brancher le haut-parleur DQOR 3 T W ?

Utilisez le bornier à 4 pôles situé sur le support mural. Dénudez le câble (max 2,5 mm²) et insérez-le dans la borne à ressort en utilisant un petit tournevis plat. Respectez la polarité indiquée.

Comment choisir l'impédance ou la puissance du transformateur ?

Soulevez le capuchon en caoutchouc sous le support mural. Utilisez le commutateur à 3 positions pour sélectionner 16 Ω, 70 V ou 100 V. Le commutateur rotatif permet de choisir la puissance du transformateur (30 W, 6 W, 3 W ou 1,5 W). Refermez bien le capuchon après réglage.

Le haut-parleur peut-il être utilisé en extérieur ?

Oui, le modèle DQOR 3 T W a un indice de protection IP65, ce qui le rend résistant à la poussière et aux jets d'eau. Il est adapté à une utilisation en extérieur, à condition que le capuchon en caoutchouc et les joints soient correctement installés.

Comment installer le support mural ?

Fixez d'abord le disque de montage mural au mur avec des vis appropriées (non fournies). Passez les câbles par le passage central ou inférieur. Ensuite, faites coulisser le haut-parleur sur le disque jusqu'au verrouillage. Réglez l'orientation (inclinaison 27°, rotation 45°) et serrez la bague de raccord avec la clé Allen.

Quel câble utiliser pour le branchement ?

Utilisez un câble de haut-parleur de section maximale 2,5 mm². Pour une installation en extérieur, assurez-vous que les passages de câbles sont étanches à l'aide de silicone si nécessaire.

Comment nettoyer l'enceinte ?

Nettoyez l'enceinte avec un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs, car ils pourraient endommager le boîtier et les composants.

Que faire en cas de son déformé ou d'absence de son ?

Vérifiez les branchements et la polarité. Assurez-vous que le commutateur d'impédance est correctement réglé (16 Ω, 70 V ou 100 V) et que la puissance du transformateur correspond à celle de l'amplificateur. Testez avec une autre source.

Puis-je peindre l'enceinte ?

Le boîtier est en plastique ABS peint en blanc (RAL 9010) ou noir. Une peinture supplémentaire n'est pas recommandée car elle pourrait altérer la dissipation thermique et l'étanchéité.

Quels accessoires optionnels sont disponibles ?

Le cache en caoutchouc pour support mural (réf. LDDQORWMC) est disponible en option pour protéger les connexions. Il peut être acheté séparément.

Où trouver la déclaration de conformité et la garantie ?

La déclaration de conformité CE est disponible sur www.adamhall.com/compliance/. Les conditions de garantie sont consultables sur https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf.

MODE D'EMPLOI DQOR 3 T W LD Systems

LDDQOR3T(B/W), LDDQOR5T(B/W), LDDQOR8T(B/W)

CARACTÉRISTIQUES : MODÈLES À BASSE IMPÉDANCE

DIMENSIONS (MM)

SUPPORT DE MONTAGE MURAL

MONTAGE MURAL

MODÈLES AVEC TRANSFORMATEUR

ACCESSOIRES EN OPTION

CARACTÉRISTIQUES TECHNIQUES

DÉCLARATIONS DU FABRICANT

LD Systems a conçu ce produit de sorte qu'il reste fiable au fil des années. Fabricant de renom et fort d'une longue expérience dans la conception de produits audio de qualité, LD Systems vise la robustesse. Lisez attentivement le présent manuel afin de tirer rapidement le meilleur parti de votre produit LD Systems. Pour plus d'informations concernant LD SYSTEMS, rendez-vous sur WWW.LD-SYSTEMS.COM.

Informations de sécurité

1. Lisez attentivement ces instructions.
2. Conservez toutes ces informations et instructions dans un endroit sûr.
3. Suivez ces instructions.
4. Observez tous les avertissements de sécurité. Ne retirez ni les avertissements ni toute autre information figurant sur l'équipement.
5. N'utilisez l'équipement que de la manière et qu'aux fins pour lesquelles il a été conçu.
6. Dans le cas d'installations fixes, utilisez uniquement des supports ou fixations suffisamment stables et compatibles. Veillez à ce que les fixations murales soient correctement installées et fixées. Assurez-vous que l'équipement est bien fixé et qu'il ne peut pas tomber.
7. Pendant l'installation, respectez les réglementations en matière de sécurité en vigueur dans votre pays.
8. N'installez ni n'utilisez l'équipement près de radiateurs, de grilles de chauffage, de fours ou de toute autre source de chaleur. Assurez-vous d'installer l'équipement de sorte qu'il soit suffisamment refroidi et qu'il ne puisse pas surchauffer.
9. Ne placez jamais d'objets enflammés, tels que des bougies, sur l'équipement.
10. Les fentes d'aération ne doivent pas être bloquées.
11. Laissez un espace vide de 20 cm autour et au-dessus de l'équipement.
12. N'utilisez pas cet équipement à proximité de sources d'eau (sauf si l'équipement est spécialement conçu pour une utilisation en extérieur, auquel cas, suivez les instructions spéciales ci-dessous). N'exposez pas cet équipement à des matériaux, fluides ou gaz inflammables. Évitez également de l'exposer directement à la lumière du soleil.
13. Assurez-vous qu'aucune goutte d'eau ou éclaboussure ne peut s'infiltrer dans l'équipement. Ne placez aucun contenant rempli de liquide, tel que des vases ou des verres, sur l'équipement.
14. Assurez-vous que rien ne peut tomber sur l'équipement.
15. N'utilisez cet équipement qu'avec les accessoires recommandés et prévus par le fabricant.
16. N'ouvrez ni ne modifiez l'équipement.
17. Après avoir connecté l'équipement, vérifiez tous les câbles afin d'éviter tout accident ou dégât pouvant, par exemple, découler d'un trébuchement.
18. Durant le transport de l'équipement, assurez-vous qu'il ne peut pas tomber de sorte qu'il n'entraîne aucun dommage matériel ni aucune blessure corporelle.
19. Si l'équipement ne fonctionne plus correctement, que des fluides ou tout autre objet s'y sont infiltrés ou qu'il est endommagé de quelque autre façon que ce soit, arrêtez-le immédiatement et débranchez-le de la prise secteur (s'il s'agit d'un appareil électrique). Seul un professionnel agréé et qualifié est autorisé à réparer l'équipement.
20. Nettoyez l'équipement à l'aide d'un tissu sec.
21. Respectez toute loi relative à l’élimination des déchets en vigueur dans votre pays. Veillez à trier le contenu de l'emballage en séparant le plastique du papier et du carton.
22. Les sacs plastiques doivent être tenus hors de portée des enfants.
23. Veuillez noter que toute modification apportée à l'équipement non autorisée par la partie responsable de la conformité peut entraîner l'annulation du droit d'utilisation de l'équipement dont jouit l'utilisateur.

Instructions relatives aux équipements raccordés au secteur

1. ATTENTION : si la fiche d'alimentation de l'appareil est dotée d'un contact de terre, elle doit être raccordée à une prise mise à la terre. N'enlevez pas le dispositif de mise à la terre de la fiche.
2. Si l'équipement a subi de fortes variations de température (par exemple, après son transport), ne l'allumez pas immédiatement. L'humidité et la condensation peuvent endommager l'équipement. N'allumez pas l'équipement tant qu'il n'est pas à température ambiante.
3. Avant de raccorder l'équipement à la prise de courant, vérifiez d'abord que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur celui-ci. Si l'équipement est doté d'un sélecteur de tension, raccordez-le à la prise de courant uniquement si les valeurs qui y sont indiquées correspondent aux valeurs d'alimentation du secteur. Si la fiche ou l'adaptateur d'alimentation n'est pas adapté à la prise, contactez un électricien.
4. Ne marchez pas sur le câble d'alimentation. Assurez-vous que le câble d'alimentation ne s'entortille pas, notamment au niveau de la prise de courant ou de l'adaptateur d'alimentation et du connecteur de l'équipement.
5. Lors du raccordement de l'équipement, veillez à ce qu'il soit toujours possible d'accéder au câble ou à l'adaptateur d'alimentation. Mettez toujours l'équipement hors tension si vous ne l'utilisez pas ou que vous voulez le nettoyer. Débranchez le câble d'alimentation de la prise secteur en le saisissant par la fiche ou l'adaptateur. Ne tirez jamais sur le câble lui-même. Ne touchez jamais le câble ou l'adaptateur d'alimentation si vous avez les mains mouillées.
6. Lorsque cela est possible, évitez d’éteindre et de rallumer l’équipement plusieurs fois à la suite, car cela peut réduire sa durée de vie.
7. IMPORTANT : remplacez les fusibles uniquement par d'autres de même type et présentant les mêmes caractéristiques. Si les fusibles sautent constamment, contactez un centre de réparation agréé.
8. Pour mettre l'équipement complètement hors tension, débranchez le câble ou l'adaptateur d'alimentation de la prise.
9. Si l'équipement est doté d'un connecteur Volex, celui-ci doit être déverrouillé avant d'être retiré. Toutefois, cela signifie également que l'équipement peut glisser et tomber si le câble d'alimentation est tiré, entraînant ainsi des blessures corporelles ou tout autre dégât. Faites donc attention lorsque vous posez les câbles.
10. Débranchez le câble ou l'adaptateur d'alimentation de la prise en cas de risque d'orage ou si vous prévoyez de ne pas utiliser l'équipement sur une longue période.
11. L'équipement n'est pas destiné à être utilisé par toute personne (y compris des enfants) présentant des capacités physiques, sensorielles ou mentales réduites, ou manquant de l'expérience et des connaissances nécessaires à son utilisation.
12. Veillez à ce qu'aucun enfant ne joue avec l'équipement.
13. N'utilisez pas l'équipement si son câble d'alimentation est endommagé. Le câble d'alimentation doit être remplacé par un câble ou un assemblage adapté et l'opération doit être effectuée par un centre de réparation agréé.

Attention

Afin de réduire le risque d'électrocution, ne retirez pas le boîtier (ou la partie arrière) de l'équipement. Vous ne devez réparer aucune pièce de ce dernier. Toute opération d'entretien et de réparation doit être exclusivement effectuée par un professionnel qualifié.

Le triangle d'avertissement comprenant un symbole d'éclair indique la présence de composants alimentés et non isolés dangereux à l'intérieur de l'unité pouvant causer une électrocution.

Le triangle d'avertissement comprenant un point d'exclamation indique des instructions d'utilisation et d'entretien importantes.

Avertissement : ce symbole indique la présence d'une surface chaude. Certaines parties du boîtier de l'équipement peuvent devenir chaudes durant l'utilisation de ce dernier. Après avoir utilisé l'équipement, laissez-le se refroidir pendant au moins 10 minutes avant de le manipuler ou de le transporter.

Avertissement : cet appareil est conçu pour fonctionner à une altitude inférieure à 2 000 mètres.

Avertissement : ce produit n'est pas conçu pour être utilisé dans des climats tropicaux.

Attention : volume SONORE élevé

Cet appareil est conçu pour un usage professionnel. Par conséquent, son utilisation commerciale est soumise aux réglementations nationales en vigueur relatives à la prévention des accidents. En tant que fabricant, la société Adam Hall est tenue de vous informer officiellement de l'existence d'éventuels risques sanitaires.

Lésions auditives découlant d'une exposition prolongée à un volume sonore élevé : lors de son utilisation, ce produit peut produire un niveau de pression acoustique élevé pouvant entrainer des lésions auditives irréversibles chez les artistes, employés et le public qui y sont soumis. Évitez donc toute exposition prolongée à un volume sonore supérieur à 90 dB.

LD Systems présente une nouvelle série d'enceintes d'installation destinées à un usage intérieur ou extérieur. Les systèmes bidirectionnels du nouveau modèle dynamique de LD Systems existent en version à basse impédance (8 Ω) et en version à haute impédance dotée d'un commutateur pour les différents réglages des transformateurs : 70 V ou 100 V. Les haut-parleurs existent dans les dimensions suivantes : 3", 5,25" et 8". Afin de pouvoir les intégrer facilement à différents systèmes audio intérieur et extérieur, les haut-parleurs disposent d'un support de montage mural intégré et d'une glissière de verrouillage. Les haut-parleurs peuvent également être utilisés dans des environnements où les exigences visuelles sont strictes grâce au panneau de connexion intégré qui élimine les câbles visibles. En outre, le mécanisme d'inclinaison selon un angle de 27° et de rotation selon un angle de 45° permet de positionner les enceintes avec précision pour des performances audio optimisées. Les nouveaux haut-parleurs extérieurs existent en noir et en blanc.

Caractéristiques : modèles avec transformateur

• Nouveau modèle dynamique de haut-parleurs LD Systems
• Système de haut-parleurs bidirectionnels
• Support mural avec mécanisme de verrouillage et connexions au haut-parleur intégrés
• Adapté à une utilisation en intérieur et en extérieur
• Grille en aluminium pour une meilleure protection contre la rouille
• Orientation verticale et horizontale selon un angle d'inclinaison de et un angle de rotation de
• Guide d'ondes BEM optimisé pour une directivité constante
• Angle de dispersion horizontal de et vertical de
• Commutateur de sélection d'entrée à 3 positions (16 Ω/70 V/100 V) et commutateur rotatif pour les réglages transformateur
• Très faible saturation du transformateur
• Disponible en noir (RAL 9005 = nom de l'article se terminant par B) et en blanc (RAL 9010 = nom de l'article se terminant par W)
• Type de protection

$$ \mathrm{IP65} = \mathrm{DQOR3T(B/W)} $$

$$ \mathrm{IP55} = \text { DQOR5T(B / W) et DQOR8T(B / W) } $$

DQOR3T (B/W) : système de haut-parleurs bidirectionnels avec boomer 3" et tweeter 1" en titane à refroidissement FerroFluid™ 30 W à 16 Ω; réglages transformateur 30 W - 6 W - 3 W - 1,5 W

DQOR5T (B/W) : système de haut-parleurs bidirectionnels avec boomer 5,25" et tweeter 1" en titane à refroidissement FerroFluid™ 70 W à 16 Ω; réglages transformateur 70 W - 30 W - 15 W - 7,5 W - 3 W

DQOR8T (B/W) : système de haut-parleurs bidirectionnels avec boomer 8" et tweeter 1" en titane à refroidissement FerroFluid™ 120 W à 16 Ω; réglages transformateur 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W

Contenu de l'emballage

• DQOR3T (B/W) et DQOR5T (B/W) : 1 paire de haut-parleurs / DQOR8T (B/W) : 1 haut-parleur - Clé Allen pour la vis de sécurité du support mural - Manuel d'utilisation

Caractéristiques : modèles à BASSE impédance

• Nouveau modèle dynamique de haut-parleurs LD Systems
• Système de haut-parleurs bidirectionnels
• Support mural avec mécanisme de verrouillage et connexions au haut-parleur intégrés
• Adapté à une utilisation en intérieur et en extérieur
• Grille en aluminium pour une meilleure protection contre la rouille
• Orientation verticale et horizontale selon un angle d'inclinaison de et un angle de rotation de
• Guide d'ondes BEM optimisé pour une directivité constante
• Angle de dispersion horizontal de et vertical de
• Disponible en noir (RAL 9005 = nom de l'article se terminant par B) et en blanc (RAL 9010 = nom de l'article se terminant par W)
• Type de protection

$$ \mathrm{IP65} = \mathrm{DQOR3(B/W)} $$

$$ \mathrm{IP55} = \text { DQOR5(B / W) et DQOR8(B / W)} $$

DQOR3 (B/W) : système de haut-parleurs bidirectionnels avec boomer 3" et tweeter 1" en titane à refroidissement FerroFluid™ Puissance : 30 W / Impédance : 8 Ω

DQOR5 (B/W) : système de haut-parleurs bidirectionnels avec boomer 5,25" et tweeter 1" en titane à refroidissement FerroFluid™ Puissance : 70 W / Impédance : 8 Ω

DQOR8 (B/W) : système de haut-parleurs bidirectionnels avec boomer 8" et tweeter 1" en titane à refroidissement FerroFluid™ Puissance : 120 W / Impédance : 8 Ω

Contenu de l'emballage

• DQOR3 (B/W) et DQOR5 (B/W) : 1 paire de haut-parleurs / DQOR8 (B/W) : 1 haut-parleur - Clé Allen pour la vis de sécurité du support mural - Manuel d'utilisation

DIMENSIONS (MM) DQOR3 / DQOR3T

DQOR5

253,8 156,7

DQOR5T

54,7

148,3 215,3

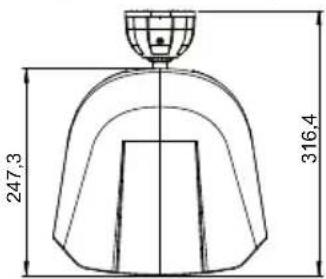

DQOR8 / DQOR8T

413,9 255,8

54,7

247,3 316,4

Support de montage MURAL

Les 4 orifices du support de montage permettent de le fixer à un mur. Des vis à tête plate fraisée sont nécessaires pour fixer le support. Leur tête plate permet de les aligner avec le support (les vis ne sont pas incluses avec le produit). Le support de montage mural est doté d'un bornier à 4 pôles, de contacts glissants et de 2 ouvertures pour laisser passer les câbles des haut-parleurs.

Bornier à 4 pôles doté de bornes à ressort pour brancher un câble de haut-parleur d'une section de 2,5 mm² maximum et pour envoyer le signal de l'amplificateur vers un autre haut-parleur branché en parallèle. Veuillez vous référer aux marques des contacts pour définir correctement la polarité. Ouvrez les contacts du bornier en faisant glisser un petit tournevis plat dans l'ouverture située au-dessus du contact en question. Insérez ensuite le câble de haut-parleur dénudé dans le contact du bornier et retirez le tournevis de l'ouverture pour refermer le contact.

2 Passage central des câbles

Passage central pour les câbles de haut-parleurs installés dans un mur. Insérez soigneusement les câbles sortant du mur dans le trou de 2 mm du joint en caoutchouc. L'orifice du joint en caoutchouc est flexible et donc est fait pour entourer parfaitement les câbles.

Lors d'un montage en extérieur : si le joint en caoutchouc est abimé lors du montage, colmatez les fissures et les crevasses avec un produit de scellement en silicone.

Lorsque le haut-parleur est correctement branché au support de montage mural, le signal du haut-parleur venant de l'amplificateur est transmis au haut-parleur par l'intermédiaire des contacts glissants.

4 Passage inférieur des câbles

Passage inférieur pour les câbles de haut-parleurs installés sur un mur. Afin de permettre le passage inférieur des câbles, le couvercle de fermeture en plastique doit être enlevé avant de fixer le support mural au mur. Lors d'un montage en extérieur : utilisez un produit de scellement en silicone pour colmater les espaces vides entre les câbles et l'orifice de passage des câbles.

Montage MURAL

Le haut-parleur dispose d'un support mural doté d'un mécanisme de verrouillage pratique. Les haut-parleurs peuvent également être utilisés dans des environnements où les exigences visuelles sont strictes grâce au panneau de connexion intégré qui élimine les câbles visibles. Le mécanisme d'inclinaison selon un angle de 27° et de rotation selon un angle de 45° permet de positionner les enceintes avec précision pour des performances audio optimisées.

Informations de sécurité importantes : le montage en hauteur nécessite de l'expérience. Celui-ci comprend en effet le calcul des limites de la charge de travail, la définition du matériel à utiliser pour l'installation et la réalisation de tests de sécurité du matériel de l'installation et des haut-parleurs. Si vous n'êtes pas qualifié, n'essayez pas de réaliser l'installation vous-mêmes et faites appel à une entreprise professionnelle.

Avant d'installer le haut-parleur, retirez le disque de montage mural du support de montage.

Pour cela, desserrez la vis de sécurité A située sur la bague de raccord en forme de dôme à l'aide de la clé Allen incluse. Faites tourner la bague de raccord dans le sens inverse des aiguilles d'une montre et tirez le disque de montage mural B vers le bas pour le retirer du support de montage.

2 Assurez-vous que le bornier est situé en haut du disque de montage mural et fixez celui-ci fermement sur un mur capable de supporter le poids de l'équipement à l'aide des vis appropriées. Pour les câbles de haut-parleur placés sous un enduit, le câble correspondant doit être inséré dans le passage central de câble avant que le disque de montage mural ne soit fixé au mur. Branchez ensuite les câbles de haut-parleur aux contacts du bornier correspondants. 3 Faites coulisser du haut vers le bas le haut-parleur avec le support mural dans le disque de montage mural, de façon à ce que les contacts du haut-parleur coulissent dans les sillons de guidage des contacts glissants du disque de montage mural et que le crochet de soutien s'emboîte dans l'encastrement correspondant. 4 À l'aide de l'articulation à rotule du support mural, tournez le haut-parleur en position verticale ou horizontale (selon un angle de 180° maximum dans chaque direction). Inclinez et faites pivoter le haut-parleur dans la direction de dispersion souhaitée C. Fixez ensuite le haut-parleur en vissant fermement la bague de raccord en forme de dôme D dans le sens des aiguilles d'une montre dans le filetage, jusqu'à ce que les marques de la bague de raccord en forme de dôme soient en face des marques du crochet de fixation E ou des marques du disque de montage mural F. De cette façon, vous vous assurez que les vis de sécurité peuvent également être insérées dans l'un des deux trous de la bague de serrage.

4 C D

5. Empêchez l'articulation à rotule et la bague de raccord en forme de dôme de bouger en resserrant la vis de sécurité située sur la bague de raccord en forme de dôme à l'aide de la clé Allen incluse. 6. Lorsque vous procédez à cette opération, assurez-vous que la vis est entièrement enfouie.

Le commutateur à 3 positions définissant le mode de fonctionnement et le commutateur rotatif pour les réglages transformateur sont situés sous le support mural dans un compartiment de commande protégé par un capuchon en caoutchouc sur les modèles DQOR3T (B/W), DQOR5T (B/W) et DQOR8T (B/W). A. Soulevez le capuchon en caoutchouc afin d'accéder aux réglages souhaités et refermez soigneusement le compartiment une fois que vous avez terminé.

Commutateur à 3 positions pour régler les enceintes d'installation avec des amplificateurs d'installation 70 V ou 100 V ou avec des amplificateurs à faible impédance (16 Ω). Placez le commutateur sur la position souhaitée avant de brancher l'amplificateur.

2 Réglages transformateur

Réglez le commutateur pour choisir la position correspondant au réglage du transformateur (modèle DQOR5TW en exemple).

DQOR3T (B/W): 30 W - 6 W - 3 W - 1,5 W

DQOR5T (B/W): 70 W - 30 W - 15 W - 7,5 W - 3 W

DQOR8T (B/W): 120 W - 70 W - 30 W - 15 W - 7.5 W - 3 W

160 V 70V 100V 30W 70W 15W 75W 3W 2

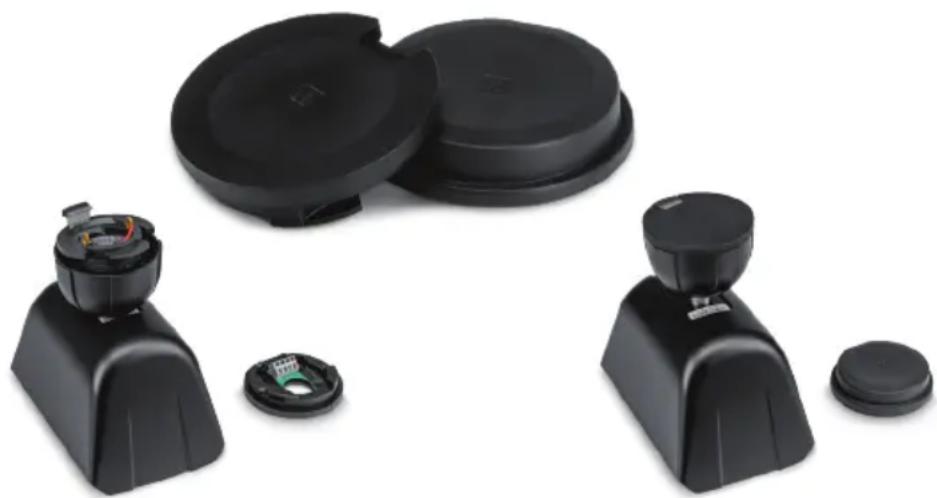

Accessoires en OPTION

Les protections en caoutchouc pour les branchements des haut-parleurs et les disques de montage mural sont disponibles en option (2 ensembles inclus).

Numéro d'article : LDDQORWMC

Numéro d'article : LDDQOR3 (B/W) LDDQOR3T (B/W)
Type de produit Enceintes d'installation
Type Passives
Taille du boomer 3", 76,2 mm
Aimant du boomer Ferrite
Marque du boomer Sur mesure
Bobine acoustique du boomer 1", 25,4 mm
Pavillon Guide d'ondes BEM optimisé pour directivité constante
Taille du pilote HF 1", 25,4 mm
Aimant du pilote HF Néodyme
Marque du pilote HF Sur mesure
Bobine acoustique du pilote HF 1", 25,4 mm
Angle de dispersion (h x v) 120° x 80° (-6 dB)
Puissance (RMS) 30 W
Puissance (max.) 60 W (>200 Hz)
Réponse en fréquence	85-20 000 Hz (-10 dB)
Fréquence de raccordement	2 200 Hz
SPL (1 W/1 m)	80 dB
SPL max.	98 dB
Impédance	8 Ω	16 Ω
Commutateur de sélection d'entrée	-	70 V - 100 V - 16 Ω
Réglages transformateur de puissance 100 V	-	30 W - 6 W - 3 W - 1,5 W
Réglages transformateur de puissance 70 V	-	30 W - 6 W - 3 W - 1,5 W
Connexions d'entrée du haut-parleur	Bornier à 4 pôles ; écartement de 5,08 mm
Matériau du boîtier	Plastique ABS
Indice de protection IP	65
Couleur du boîtier	Blanc (RAL 9010) / noir (RAL 9005)
Largeur	114,6 mm
Hauteur	180 mm
Profondeur	180,8 mm
Accessoires inclus	Support de fixationClé Allen pour vis de sécurité
Accessoires en option	LDDQORWMC (cache en caoutchouc pour support mural)
Poids	1,4 kg	2,1 kg

Numéro d'article : LDDQOR5 (B/W) LDDQOR5T (B/W)

Type de produit Enceintes d'installation
Type Passives
Taille du boomer 5,25", 133 mm
Aimant du boomer Ferrite
Marque du boomer Sur mesure
Bobine acoustique du boomer 1", 25,4 mm
Pavillon Guide d'ondes BEM optimisé pour directivité constante
Taille du pilote HF 1", 25,4 mm
Aimant du pilote HF Néodyme
Marque du pilote HF Sur mesure
Bobine acoustique du pilote HF 1", 25,4 mm
Angle de dispersion (h x v) 120° x 80° (-6 dB)
Puissance (RMS) 70 W
Puissance (max.) 140 W (>200 Hz)
Réponse en fréquence	74-20 000 Hz (-10 dB)
Fréquence de raccordement	1 900 Hz
SPL (1 W/1 m)	84 dB
SPL max.	105 dB
Impédance	8 Ω 16 Ω
Commutateur de sélection d'entrée	- 70 V - 100 V - 16 Ω
Réglages transformateur de puissance 100 V	- 70 W - 30 W - 15 W - 7,5 W - 3 W
Réglages transformateur de puissance 70 V	- 70 W - 30 W - 15 W - 7,5 W - 3 W
Connexions d'entrée du haut-parleur	Bornier à 4 pôles ; écartement de 5,08 mm
Matériau du boîtier	Plastique ABS
Indice de protection IP	55
Couleur du boîtier	Blanc (RAL 9010) / noir (RAL 9005)
Largeur	156,7 mm
Hauteur	253,8 mm
Profondeur	215,3 mm
Accessoires inclus	Support de fixationClé Allen pour vis de sécurité
Accessoires en option	LDDQORWMC (cache en caoutchouc pour support mural)
Poids	2,7 kg 3,9 kg

Numéro d'article : LDDQOR8 (B/W) LDDQOR8T (B/W)

Type de produit Enceintes d'installation
Type Passives
Taille du boomer 8", 200 mm
Aimant du boomer Ferrite
Marque du boomer Sur mesure
Bobine acoustique du boomer 2", 50,8 mm
Pavillon Guide d'ondes BEM optimisé pour directivité constante
Taille du pilote HF 1", 25,4 mm
Aimant du pilote HF Néodyme
Marque du pilote HF Sur mesure
Bobine acoustique du pilote HF 1", 25,4 mm
Angle de dispersion (h x v) 120° x 80° (-6 dB)
Puissance (RMS) 120 W
Puissance (max.) 240 W (>200 Hz)
Réponse en fréquence 62-20 000 Hz (-10 dB)
Fréquence de raccordement	1 800 Hz
SPL (1 W/1 m)	88 dB
SPL max.	109 dB
Impédance	8 Ω 16 Ω
Commutateur de sélection d'entrée	- 70 V - 100 V - 16 Ω
Réglages transformateur de puissance 100 V	- 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W
Réglages transformateur de puissance 70 V	- 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W
Connexions d'entrée du haut-parleur	Bornier à 4 pôles ; écartement de 5,08 mm
Matériau du boîtier	Plastique ABS
Indice de protection IP	55
Couleur du boîtier	Blanc (RAL 9010) / noir (RAL 9005)
Largeur	255,8 mm
Hauteur	413,9 mm
Profondeur	316,4 mm
Accessoires inclus	Support de fixationClé Allen pour vis de sécurité
Accessoires en option	LDDQORWMC (cache en caoutchouc pour support mural)
Poids	5,2 kg 7,2 kg

Garantie fabricant & limitation de responsabilité

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

TRI et mise aux déchets correcte de ce produit

(Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

Conformité CE

La société Adam Hall GmbH déclare par la présente que ce produit est conforme aux réglementations suivantes (le cas échéant) :

R&TTE (1999/5/EC) et RED (2014/53/EU) à partir de juin 2017

Directive basse tension (2014/35/EU)

Directive CEM (2014/30/EU)

RoHS (2011/65/EU)

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com.

Pour toute information complémentaire, contactez-nous : [e-mail].

Adam Hall GmbH déclare par la présente que ce type d’équipement radio est conforme à la directive 2014/53/EU.

Le texte intégral de la déclaration de conformité CE est disponible à l'adresse suivante

Adresse Internet disponible : www.adamhall.com/compliance/

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres !

• DQOR3 (B/W) et DQOR5 (B/W) - 1 paire d'altavoces / DQOR8 (B/W) - 1 altavoz
• Manuel de l'utilisateur

DQOR3 / DQOR3T

DQOR5

253,8 156,7

DQOR5T

DQOR 3T(B/W): 30 W - 6 W - 3 W - 1.5 W

DQOR 5T(B/W): 70 W - 30 W - 15 W - 7.5 W - 3 W

DQOR 8T(B/W): 120 W - 70 W - 30 W - 15 W - 7.5 W - 3 W

160V 70V 100V 30W 70W 15W 7.5W 3W 2

DQOR 3T(B/W): 30 W - 6 W - 3 W - 1.5 W

DQOR 5T(B/W): 70 W - 30 W - 15 W - 7,5 W - 3 W

DQOR 8T(B/W): 120 W - 70 W - 30 W - 15 W - 7.5 W - 3 W

160 V 70V 100V 30W 75W 15W 75W 3W 2
