| Marca | LD Systems |
| Modelo | DQOR 3 T W |
| Tipo de producto | Altavoz pasivo de instalación bidireccional |
| Versión | Con transformador (alta impedancia 70 V / 100 V) |
| Uso | Interior y exterior |
| Índice de protección IP | IP65 |
| Dimensiones (An x Al x Pr) | 114,6 mm x 180 mm x 180,8 mm |
| Peso | 2,1 kg |
| Material de la carcasa | Plástico ABS |
| Color | Blanco (RAL 9010) |
| Rejilla de protección | Aluminio, resistente a la oxidación |
| Woofer | 3 pulgadas (76,2 mm), imán de ferrita |
| Tweeter | 1 pulgada (25,4 mm) titanio, refrigeración FerroFluid™, imán de neodimio |
| Ángulo de dispersión (h x v) | 120° x 80° (-6 dB) |
| Potencia RMS | 30 W |
| Potencia máxima | 60 W |
| Respuesta en frecuencia | 85 - 20 000 Hz (-10 dB) |
| Frecuencia de corte | 2 200 Hz |
| SPL (1 W/1 m) | 80 dB |
| SPL máx. | 98 dB |
| Impedancia | Seleccionable: 16 Ω, 70 V o 100 V |
| Potencias transformador 100 V | 30 W / 6 W / 3 W / 1,5 W |
| Conectividad | Regleta de 4 polos (paso 5,08 mm) |
| Soporte mural | Integrado con mecanismo de bloqueo y contactos deslizantes |
| Orientación | Inclinación 27°, rotación 45° (vertical/horizontal) |
| Accesorios incluidos | Soporte de fijación, llave Allen, manual |
| Mantenimiento | Limpiar con un paño seco. No utilizar productos líquidos. |
| Seguridad | No abrir, no exponer al agua o al calor. Se requiere fijación mural sólida. |
| Garantía | Consulte el sitio web de Adam Hall para las condiciones |
Preguntas frecuentes - DQOR 3 T W LD Systems
Preguntas de los usuarios sobre DQOR 3 T W LD Systems
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Vocero en formato PDF gratis! Encuentra tus instrucciones DQOR 3 T W - LD Systems y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DQOR 3 T W de la marca LD Systems.
MANUAL DE USUARIO DQOR 3 T W LD Systems
INFORMACIÓN DE SEGURIDAD 36
INTRODUCCIÓN 38
CARACTERISTICAS: MODELOS CON TRANSFORMADOR 38
CARACTERISTICAS: MODELOS DE BAJA IMPEDANCIA 38
MEDIDAS (MM) 39
PLACA DE MONTAJE EN PARED 40
MONTAJE EN PARED 40
MODELOS CON TRANSFORMADOR 42
ACCESORIOS OPCIONALES 42
DATOS TÉCNICOS 43
DECLARACIONES DEL FABRICANTE 46
POLSKI
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 47
WSTEP 49
WŁAŚCIWOŚCI - MODELE Z TRANSFORMATOREM 49
WŁAŚCIWOŚCI - MODELE O NISKIEJ IMPEDANCJI 49
WYMIARY (MM) 50
UCHWYT ŚCIENNY 51
MONTAŻ NAŚCIENNY 51
MODELE Z TRANSFORMATOREM 53
AKCESORIA OPCJONALNE 53
DANE TECHNICZNE 54
OŚWIADCZENIA PRODUCENTA 57
ITALIANO

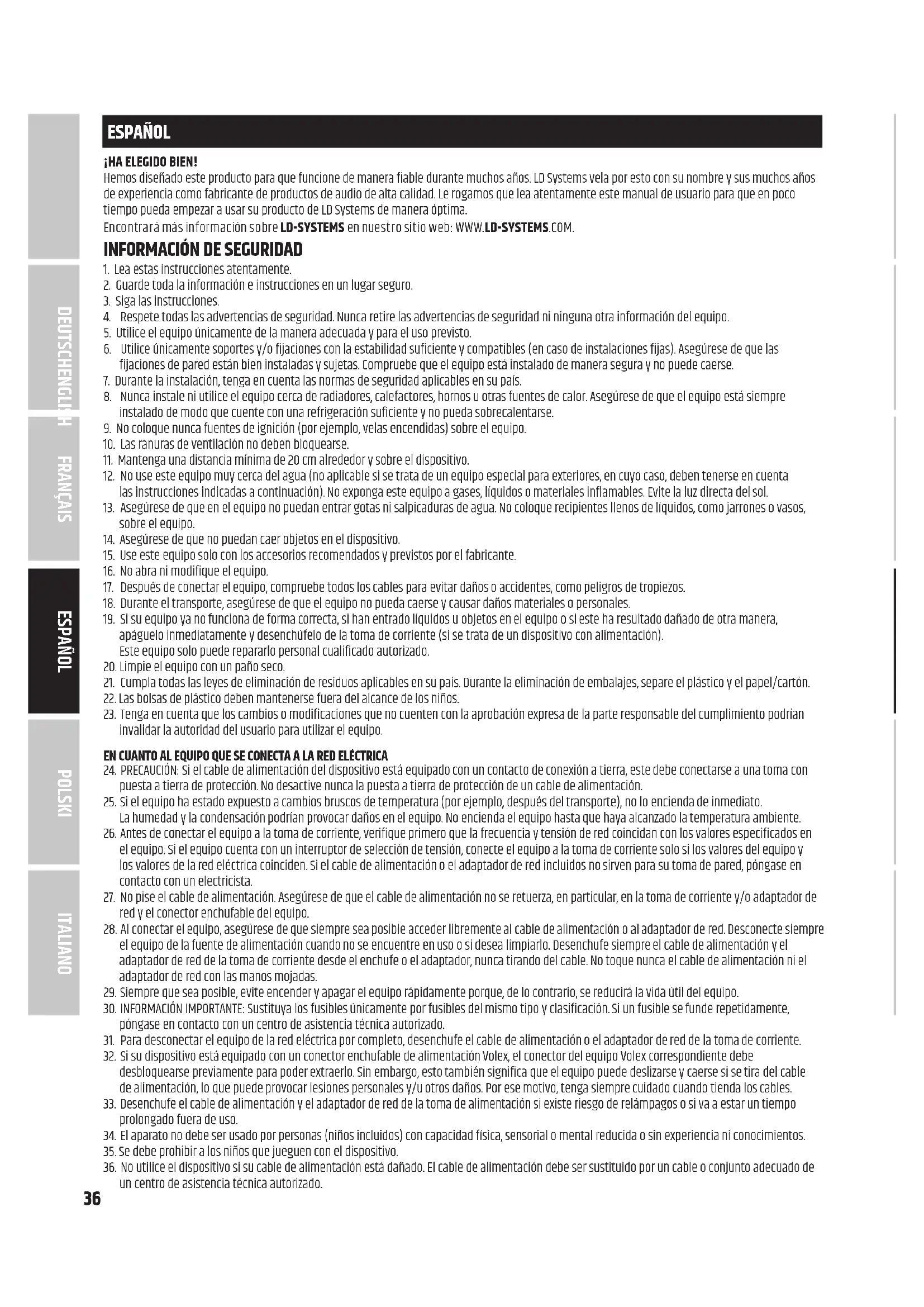

Hemos diseñado este producto para que funcione de manera fiable durante muchos años. LD Systems vela por esto con su nombre y sus muchos años de experiencia como fabricante de productos de audio de alta calidad. Le rogamos que lea atentamente este manual de usuario para que en poco tiempo pueda empezar a usar su producto de LD Systems de manera óptima.
Encontrará más información sobre LD-SYSTEMS en nuestro sitio web: WWW.LD-SYSTEMS.COM.
INFORMACIÓN DE SEGURIDAD
- Lea estas instrucciones atentamente.
- Guarde toda la información e instrucciones en un lugar seguro.
- Siga las instrucciones.
- Respete todas las advertencias de seguridad. Nunca retire las advertencias de seguridad ni ninguna otra información del equipo.
- Utilice el equipo únicamente de la manera adecuada y para el uso previsto.
- Utilice únicamente soportes y/o fijaciones con la estabilidad suficiente y compatibles (en caso de instalaciones fijas). Asegúrese de que las fijaciones de pared están bien instaladas y sujetas. Compruebe que el equipo está instalado de manera segura y no puede caerse.
- Durante la instalación, tenga en cuenta las normas de seguridad aplicables en su país.
- Nunca instale ni utilice el equipo cerca de radiadores, calefactores, hornos u otras fuentes de calor. Asegúrese de que el equipo está siempre instalado de modo que cuente con una refrigeración suficiente y no pueda sobrecalentarse.
- No coloque nunca fuentes de ignición (por ejemplo, velas encendidas) sobre el equipo.
- Las ranuras de ventilación no deben bloquearse.
- Mantenga una distancia mínima de 20 cm alrededor y sobre el dispositivo.
- No use este equipo muy cerca del agua (no aplicable si se trata de un equipo especial para exteriores, en cuyo caso, deben tenerse en cuenta las instrucciones indicadas a continuación). No exponga este equipo a gases, líquidos o materiales inflamables. Evite la luz directa del sol.
- Asegúrese de que en el equipo no puedan entrar gotas ni salpicaduras de agua. No coloque recipientes llenos de líquidos, como jarrones o vasos, sobre el equipo.
- Asegúrese de que no puedan caer objetos en el dispositivo.
- Use este equipo solo con los accesorios recomendados y previstos por el fabricante.
- No abra ni modifique el equipo.
- Después de conectar el equipo, compruebe todos los cables para evitar daños o accidentes, como peligros de tropiezos.
- Durante el transporte, asegúrese de que el equipo no pueda caerse y causar daños materiales o personales.
- Si su equipo ya no funciona de forma correcta, si han entrado líquidos u objetos en el equipo o si este ha resultado dañado de otra manera, apáguelo inmediatamente y desenchúfelo de la toma de corriente (si se trata de un dispositivo con alimentación). Este equipo solo puede repararlo personal cualificado autorizado.
- Limpie el equipo con un paño seco.
- Cumpla todas las leyes de eliminación de residuos aplicables en su país. Durante la eliminación de embalajes, separe el plástico y el papel/cartón.
- Las bolsas de plástico deben mantenerse fuera del alcance de los niños.
- Tenga en cuenta que los cambios o modificaciones que no cuenten con la aprobación expresa de la parte responsable del cumplimiento podrían invalidar la autoridad del usuario para utilizar el equipo.
EN CUANTO AL EQUIPO QUE SE CONECTA A LA RED ELÉCTRICA
- PRECAUCIÓN: Si el cable de alimentación del dispositivo está equipado con un contacto de conexión a tierra, este debe conectarse a una toma con puesta a tierra de protección. No desactive nunca la puesta a tierra de protección de un cable de alimentación.
- Si el equipo ha estado expuesto a cambios bruscos de temperatura (por ejemplo, después del transporte), no lo encienda de inmediato. La humedad y la condensación podrían provocar daños en el equipo. No encienda el equipo hasta que haya alcanzado la temperatura ambiente.
- Antes de conectar el equipo a la toma de corriente, verifique primero que la frecuencia y tensión de red coincidan con los valores especificados en el equipo. Si el equipo cuenta con un interruptor de selección de tensión, conecte el equipo a la toma de corriente solo si los valores del equipo y los valores de la red eléctrica coinciden. Si el cable de alimentación o el adaptador de red incluidos no sirven para su toma de pared, póngase en contacto con un electricista.
- No pise el cable de alimentación. Asegúrese de que el cable de alimentación no se retuerza, en particular, en la toma de corriente y/o adaptador de red y el conector enchufable del equipo.
- Al conectar el equipo, asegúrese de que siempre sea posible acceder libremente al cable de alimentación o al adaptador de red. Desconecte siempre el equipo de la fuente de alimentación cuando no se encuentre en uso o si desea limpiarlo. Desenchufe siempre el cable de alimentación y el adaptador de red de la toma de corriente desde el enchufe o el adaptador, nunca tirando del cable. No toque nunca el cable de alimentación ni el adaptador de red con las manos mojadas.
- Siempre que sea posible, evite encender y apagar el equipo rápidamente porque, de lo contrario, se reducirá la vida útil del equipo.
- INFORMACIÓN IMPORTANTE: Sustituya los fusibles únicamente por fusibles del mismo tipo y clasificación. Si un fusible se funde repetidamente, póngase en contacto con un centro de asistencia técnica autorizado.
- Para desconectar el equipo de la red eléctrica por completo, desenchufe el cable de alimentación o el adaptador de red de la toma de corriente.
- Si su dispositivo está equipado con un conector enchufable de alimentación Volex, el conector del equipo Volex correspondiente debe desbloquearse previamente para poder extraerlo. Sin embargo, esto también significa que el equipo puede deslizarse y caerse si se tira del cable de alimentación, lo que puede provocar lesiones personales y/u otros daños. Por ese motivo, tenga siempre cuidado cuando tienda los cables.
- Desenchufe el cable de alimentación y el adaptador de red de la toma de alimentación si existe riesgo de relámpagos o si va a estar un tiempo prolongado fuera de uso.
- El aparato no debe ser usado por personas (niños incluidos) con capacidad física, sensorial o mental reducida o sin experiencia ni conocimientos.
- Se debe prohibir a los niños que jueguen con el dispositivo.
- No utilice el dispositivo si su cable de alimentación está dañado. El cable de alimentación debe ser sustituido por un cable o conjunto adecuado de un centro de asistencia técnica autorizado.

PRECAUCIÓN:
Para reducir el riesgo de descarga eléctrica, no retire la cubierta (o la parte posterior). En el interior no hay piezas que puedan ser reparadas por el usuario. Los trabajos de mantenimiento y reparación únicamente debería realizarlos personal de asistencia técnica cualificado.

El triángulo de advertencia con el símbolo de rayo indica que existe una tensión peligrosa sin aislar dentro de la unidad, lo que puede provocar una descarga eléctrica.

El triángulo de advertencia con un signo de exclamación indica instrucciones de funcionamiento o mantenimiento importantes.

¡Advertencia! Este símbolo indica una superficie caliente. Determinadas partes de la carcasa pueden calentarse durante el funcionamiento. Después del uso, espere un tiempo de enfriamiento de al menos 10 minutos antes de manipular o transportar el dispositivo.

¡Advertencia! Este dispositivo está diseñado para usarse por debajo de 2000 metros de altitud.

¡Advertencia! Este producto no está concebido para usarse en climas tropicales.
¡PRECAUCIÓN! ¡VOLÚMENES ALTOS EN PRODUCTOS DE SONIDO!
Este dispositivo está diseñado para un uso profesional. Por lo tanto, el uso comercial de este equipo está sujeto a las regulaciones y normas de prevención de accidentes nacionales aplicables en cada caso. Como fabricante, Adam Hall está obligado a notificarle formalmente de la existencia de riesgos potenciales para la salud.
Daños auditivos por volúmenes altos y exposición prolongada: Este producto, mientras está en uso, puede producir elevados niveles de presión sonora (SPL) que pueden causar daños auditivos permanentes en intérpretes, empleados o personas presentes. Por este motivo, evite la exposición prolongada a volúmenes que superen los 90 dB.
INTRODUCCIÓN
LD Systems presenta una nueva serie de altavoces de instalación para interiores y exteriores. Los sistemas de dos vías en el nuevo diseño dinámico de LD Systems están disponibles como una versión de baja impedancia (8 Ohmios) y como versión de alta impedancia con un conmutador para diferentes tomas de transformador en aplicaciones de 70 V o 100 V. Los altavoces están disponibles en tamaños de 3", 5,25" y 8". Para una integración flexible con diferentes sistemas de sonido de interior y exterior, los altavoces tienen un soporte de pared incorporado y un práctico mecanismo de deslizamiento y bloqueo. Gracias al panel de conexión integrado, los altavoces también pueden usarse en entornos visualmente exigentes sin rutas de cables visibles. Además, la inclinación de 27° y el mecanismo de rotación de 45° permiten darle la posición exacta para un alcance de sonido preciso. Los nuevos altavoces de exteriores están disponibles en blanco y negro.
CARACTERISTICAS: MODELOS CON TRANSFORMADOR
- Nuevo diseño dinámico de altavoces LD Systems
- Sistema de altavoces de dos vías
- Soporte de pared incorporado con mecanismo de bloqueo y conexiones de altavoz
- Conveniente para utilizar en interiores y exteriores
- Rejilla de aluminio para la mejor protección contra la corrosión
- Posible orientación vertical y horizontal con la inclinación de 27 ^o y un ángulo de rotación de 45 ^o
- Guía de ondas optimizada mediante simulación BEM para una directividad constante
- Amplio ángulo de haz horizontal de 120° y ángulo de haz vertical de 80°
- Interruptor de selección de entrada con 3 posiciones (16 Ω, 70 V y 100 V) y conmutador para las tomas de transformador
- Saturación de transformador muy baja
- Disponible en negro (RAL 9005 = número de artículo terminado en B) y blanco (RAL 9010 = número de artículo terminado en W)
- Tipo de protección
IP65 = DQOR3T (B/W)
IP55 = DQOR5T (B/W) & DQOR8T (B/W)
DQOR3T (B/W) - sistema de altavoces de dos vías con woofer de 3" y tweeter de titanio de 1" con refrigeración FerroFluid™. 30W @ 16 Ohmios, tomas de transformador 30 W - 6 W - 3 W - 1,5 W
DQOR5T (B/W) - sistema de altavoces de dos vías con woofer de 5,25" y tweeter de titanio de 1" con refrigeración FerroFluid™. 70W @ 16 Ohmios, tomas de transformador 70 W - 30 W - 15 W - 7,5 W - 3 W
DQOR8T (B/W) - sistema de altavoces de dos vías con woofer de 8" y tweeter de titanio de 1" con refrigeración FerroFluid™. 120W @ 16 Ohmios, tomas de transformador 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W
CONTENIDO DEL PAQUETE
- DQOR3T (B/W) y DQOR5T (B/W) - 1 par de altavoces / DQOR8T (B/W) - 1 altavoz
- Llave Allen para atornillar de forma segura el soporte de pared
- Manual de usuario
CARACTERISTICAS: MODELOS DE BAJA IMPEDANCIA
- Nuevo diseño dinámico de altavoces LD Systems
- Sistema de altavoces de dos vías
- Soporte de pared incorporado con mecanismo de bloqueo y conexiones de altavoz
- Conveniente para utilizar en interiores y exteriores
- Rejilla de aluminio para la mejor protección contra la corrosión
- Posible orientación vertical y horizontal con inclinación de 27^ y un ángulo de rotación de 45^
- Guía de ondas optimizada mediante simulación BEM para una directividad constante
- Ángulo de haz horizontal y ancho de 120^ y ángulo de haz vertical de 80^
- Disponible en negro (RAL 9005 = número de artículo terminado en B) y blanco (RAL 9010 = número de artículo terminado en W)
- Tipo de protección
IP65 = DQOR3 (B/W)
IP55 = DQOR5 (B/W) ∨ DQOR8 (B/W)
DQOR3 (B/W) - sistema de altavoces de dos vías con woofer de 3" y tweeter de titanio de 1" con refrigeración FerroFluid™. Potencia nominal de 30 W, impedancia de 8 Ohmios
DQOR5 (B/W) - Sistema de altavoces de dos vias con woofer de 5,25" y tweeter de titanio de 1" con refrigeración FerroFluid™. Potencia nominal de 70 W, impedancia de 8 Ohmios
DQOR8 (B/W) - Sistema de altavoces de dos vias con woofer de 8" y tweeter de titanio de 1" con refrigeración FerroFluid™. Potencia nominal de 120 W, impedancia de 8 Ohmios
CONTENIDO DEL PAQUETE
En la placa de montaje en pared redonda hay cuatro agujeros para fijarla a la pared. Tenga en cuenta que se necesitan tornillos avellanados para fijar la placa y asegurarse de que las cabezas planas de estos quedan alineadas con la placa (los tornillos no van incluidos en el contenido del paquete). La placa de montaje en pared está equipada con un bloque de terminal de 4 polos, contactos de deslizamiento y dos aberturas para cables de altavoz.

1 BLOQUE DE TERMINALES
Bloque de terminales de 4 polos con fijación de muelle para conectar un cable de altavoz de hasta 2,5 mm ^2 de sección y para enviar la señal del amplificador a otro altavoz conectado en paralelo. Tenga en cuenta las marcas situadas directamente sobre los contactos para observar la polaridad adecuada. Abra los contactos del bloque de terminales deslizando un destornillador pequeño de cabeza plana en la pequeña abertura de encima del contacto correspondiente. Ahora inserte el cable del altavoz pelado en el contacto del terminal y extraiga el destornillador de la abertura una vez más para cerrar el contacto del terminal.
2 PASACABLES CENTRAL
Pasacables central para cables de altavoz montados en la pared. Estire con cuidado el cable de la pared por el agujero de 2 mm presente en el cierre de goma. El agujero del cierre de goma se estira como resultado y así rodea el cable.
Al montarlo en exteriores: Si el cierre de goma se rompe al montarlo, selle las rasgaduras o puntos abiertos en el cierre de goma utilizando sellador de silicona.

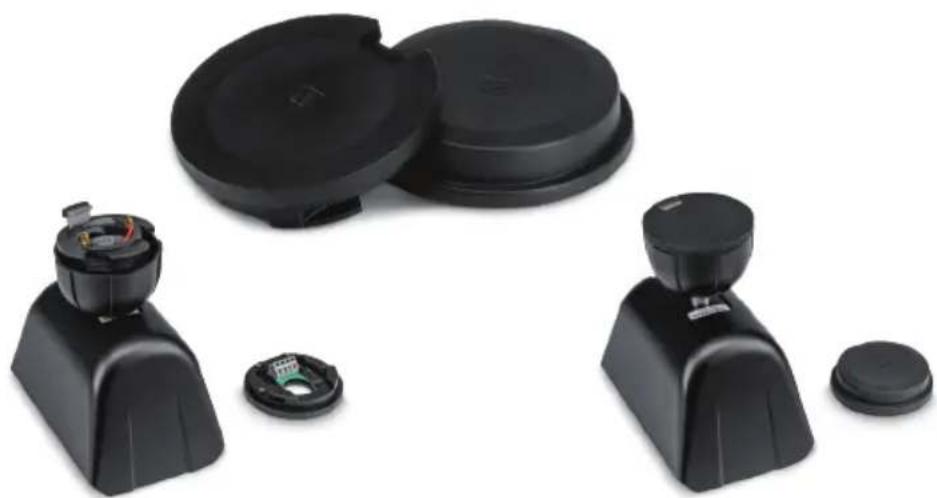

3 CONTACTOS DESLIZANTES
Cuando el altavoz está conectado correctamente a la placa de pared, la señal de altavoz que proviene del amplificador se transmite al altavoz a través de los contactos deslizantes.

Pasacables inferior para cables de altavoz montados en la pared. Para abrir el pasacables, hay que extraer el tapón de sellado de plástico antes de fijar la placa a una pared.
Al montarlo en exteriores: Después de la instalación, utilice el sellador de silicona para sellar los puntos abiertos entre el cable y el pasacables.
MONTAJE EN PARED
El altavoz tiene un soporte de pared con mecanismo de bloqueo práctico. Gracias al panel de conexión integrado, el altavoz también pueden usarse en entornos visualmente exigentes sin rutas de cables visibles. La inclinación de 27° y el mecanismo de rotación de 45° permiten darle la posición exacta para un alcance de sonido preciso.

Información de seguridad importante: El montaje elevado requiere experiencia, incluyendo el cálculo de los límites de carga, el material de instalación utilizado y las pruebas de seguridad habituales de todos los materiales de instalación y los altavoces. Si no está cualificado no intente llevar a cabo la instalación usted mismo. ¡Pida ayuda a una compañía profesional!
1 Antes de instalar el altavoz, quite la placa de montaje en pared del soporte de pared.
Para hacerlo, afloje el tornillo de seguridad A en la tuerca de unión con forma abovedada utilizando la llave Allen incluida, gire la tuerca de unión en el sentido contrario a las agujas del reloj en el soporte de pared y estire la placa empotrada B hacia abajo del soporte.

2 Fije con firmeza la placa de montaje en pared con el bloque de terminales en la parte superior utilizando tornillos apropiados en una pared lo suficientemente capaz de soportar la carga. Para cables de altavoz integrados dentro de la pared, hay que insertar el cable correspondiente a través del pasacable central antes de fijar la placa empotrada. Ahora conecte los cables del altavoz a los contactos correspondientes del bloque de terminales.
3 Deslice el altavoz con el soporte de pared desde arriba hacia la placa de montaje en pared de manera que los contactos del altavoz se deslicen dentro de las ranuras guía de los contactos deslizantes de la placa de montaje en pared y el gancho de retención se enganche al hueco correspondiente.

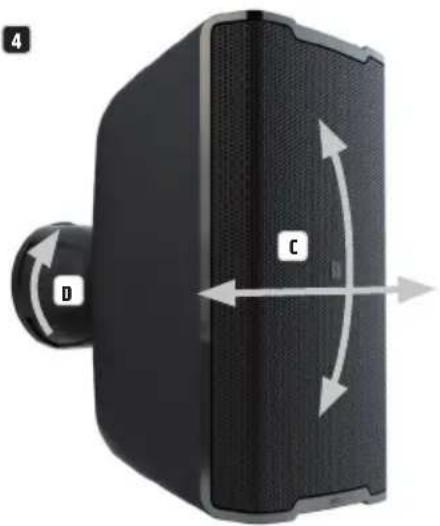

4 Con la rótula del soporte de pared, el altavoz se puede girar a la posición vertical u horizontal (girando en ambas direcciones un máximo de 180°). Luego incline y gire el altavoz hacia la dirección de haz deseada C. Ahora prepare el altavoz atornillando la tuerca de unión abovedada D firmemente en el sentido de las agujas del reloj a la rosca asociada hasta que la marca de la tuerca de unión coincida con la marca del gancho de retención E o la marca de la placa empotrada F para garantizar que el tornillo de seguridad también pueda encajar en uno de los dos orificios de paso de la boquilla.
