DQOR 3 T W - Głośnik LD Systems - Bezpłatna instrukcja obsługi

Marka	LD Systems
Model	DQOR 3 T W
Typ produktu	Pasywny głośnik instalacyjny dwudrożny
Wersja	Z transformatorem (wysoka impedancja 70 V / 100 V)
Zastosowanie	Wewnątrz i na zewnątrz
Stopień ochrony IP	IP65
Wymiary (S x W x G)	114,6 mm x 180 mm x 180,8 mm
Waga	2,1 kg
Materiał obudowy	Tworzywo ABS
Kolor	Biały (RAL 9010)
Osłona	Aluminium, odporne na rdzę
Woofer	3 cale (76,2 mm), magnes ferrytowy
Tweeter	1 cal (25,4 mm) tytan, chłodzenie FerroFluid™, magnes neodymowy
Kąt rozproszenia (h x v)	120° x 80° (-6 dB)
Moc RMS	30 W
Moc szczytowa	60 W
Pasmo przenoszenia	85 - 20 000 Hz (-10 dB)
Częstotliwość podziału	2 200 Hz
SPL (1 W/1 m)	80 dB
SPL max	98 dB
Impedancja	Do wyboru: 16 Ω, 70 V lub 100 V
Moce transformatora 100 V	30 W / 6 W / 3 W / 1,5 W
Połączenia	Listwa zaciskowa 4-biegunowa (skok 5,08 mm)
Uchwyt ścienny	Wbudowany z mechanizmem blokującym i stykami ślizgowymi
Orientacja	Nachylenie 27°, obrót 45° (pionowy/poziomy)
Akcesoria w zestawie	Uchwyt montażowy, klucz imbusowy, instrukcja
Konserwacja	Czyścić suchą szmatką. Nie używać płynnych środków czyszczących.
Bezpieczeństwo	Nie otwierać, nie wystawiać na działanie wody ani ciepła. Wymagane solidne mocowanie do ściany.
Gwarancja	Sprawdź na stronie Adam Hall warunki gwarancji

Często zadawane pytania - DQOR 3 T W LD Systems

Jak podłączyć głośnik DQOR 3 T W?

Użyj listwy zaciskowej 4-biegunowej znajdującej się na uchwycie ściennym. Odizoluj kabel (max 2,5 mm²) i włóż go do zacisku sprężynowego za pomocą małego płaskiego śrubokręta. Przestrzegaj wskazanej biegunowości.

Jak wybrać impedancję lub moc transformatora?

Podnieś gumową osłonę pod uchwytem ściennym. Użyj przełącznika 3-pozycyjnego, aby wybrać 16 Ω, 70 V lub 100 V. Przełącznik obrotowy umożliwia wybór mocy transformatora (30 W, 6 W, 3 W lub 1,5 W). Po regulacji dokładnie zamknij osłonę.

Czy głośnik może być używany na zewnątrz?

Tak, model DQOR 3 T W ma stopień ochrony IP65, co czyni go odpornym na kurz i strumienie wody. Nadaje się do użytku na zewnątrz, pod warunkiem że gumowa osłona i uszczelki są prawidłowo zamontowane.

Jak zamontować uchwyt ścienny?

Najpierw przymocuj płytkę montażową do ściany za pomocą odpowiednich wkrętów (nie dołączonych). Przeprowadź kable przez centralny lub dolny otwór. Następnie wsuń głośnik na płytkę aż do zablokowania. Ustaw orientację (nachylenie 27°, obrót 45°) i dokręć pierścień łączący kluczem imbusowym.

Jaki kabel użyć do podłączenia?

Użyj kabla głośnikowego o maksymalnym przekroju 2,5 mm². W przypadku instalacji na zewnątrz upewnij się, że przepusty kablowe są uszczelnione silikonem, jeśli to konieczne.

Jak czyścić obudowę?

Czyść obudowę miękką, suchą szmatką. Nigdy nie używaj płynnych ani ściernych środków czyszczących, ponieważ mogą uszkodzić obudowę i elementy.

Co zrobić w przypadku zniekształconego dźwięku lub jego braku?

Sprawdź podłączenia i biegunowość. Upewnij się, że przełącznik impedancji jest prawidłowo ustawiony (16 Ω, 70 V lub 100 V) a moc transformatora odpowiada mocy wzmacniacza. Przetestuj z innym źródłem.

Czy mogę pomalować obudowę?

Obudowa wykonana jest z tworzywa ABS pomalowanego na biało (RAL 9010) lub czarno. Dodatkowe malowanie nie jest zalecane, ponieważ może pogorszyć odprowadzanie ciepła i szczelność.

Jakie akcesoria opcjonalne są dostępne?

Gumowa osłona uchwytu ściennego (nr ref. LDDQORWMC) jest dostępna opcjonalnie w celu ochrony połączeń. Można ją zakupić osobno.

Gdzie znaleźć deklarację zgodności i gwarancję?

Deklaracja zgodności CE jest dostępna na www.adamhall.com/compliance/. Warunki gwarancji można znaleźć na https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf.

INSTRUKCJA OBSŁUGI DQOR 3 T W LD Systems

Nasz produkt został zaprojektowany z myślą o wieloletnim funkcjonowaniu. Marka LD Systems ręczy za to swoim dobrym imieniem i wieloletnim doświadczeniem jako producent sprzętu audio najwyższej jakości. Zapoznaj się z niniejszą instrukcją obsługi, aby jak najszybciej zacząć korzystać ze swojego sprzętu LD Systems.

Wiecej informacji na temat LD-SYSTEMS znajdziesz na naszej stronie internetowej WWW.LD-SYSTEMS.COM

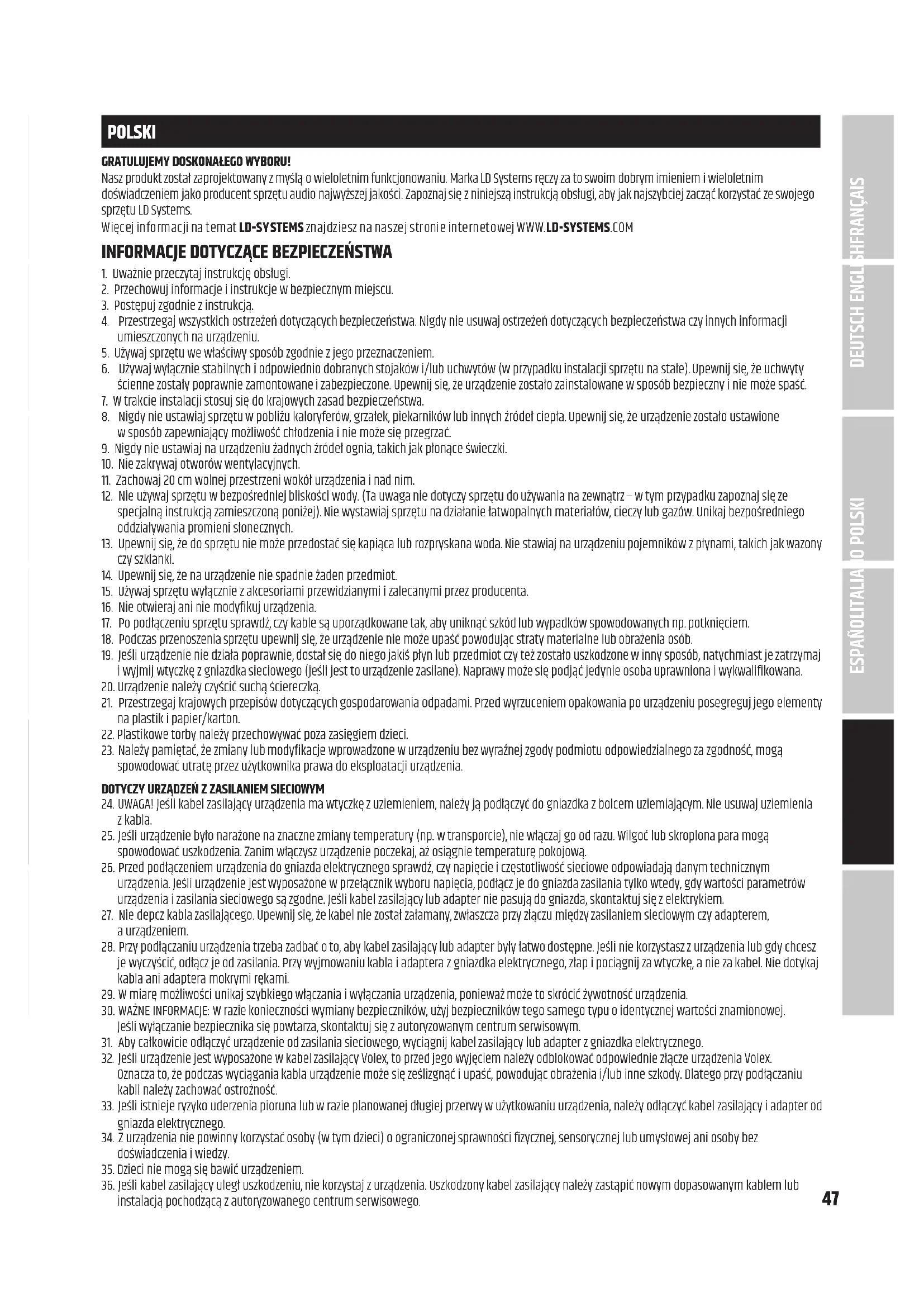

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Uważnie przeczytaj instrukcję obsługi.
2. Przechowuj informacje i instrukcje w bezpiecznym miejscu.
3. Postępuj zgodnie z instrukcją.
4. Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa. Nigdy nie usuwaj ostrzeżeń dotyczących bezpieczeństwa czy innych informacji umieszczonych na urządzeniu.
5. Używaj sprzętu we właściwy sposób zgodnie z jego przeznaczeniem.
6. używaj wyłącznie stabilnych i odpowiednio dobranych stojaków i/lub uchwytów (w przypadku instalacji sprzętu na stałe). Upewnij się, że uchwyty ścienne zostały poprawnie zamontowane i zabezpieczone. Upewnij się, że urządzenie zostało zainstalowane w sposób bezpieczny i nie może spaść.
7. W trakcie instalacji stosuj się do krajowych zasad bezpieczeństwa.
8. Nigdy nie ustawiaj sprzętu w pobliżu kaloryferów, grzałek, piekarników lub innych źródeł ciepła. Upewnij się, że urządzenie zostało ustawione w sposób zapewniający możliwość chłodzenia i nie może się przegrzać.
9. Nigdy nie ustawiaj na urządzeniu żadnych źródeł ognia, takich jak płonące świeczki.
10. Nie zakrywaj otworów wentylacyjnych.
11. Zachowaj 20 cm wolnej przestrzeni wokół urządzenia i nad nim.
12. Nie używaj sprzętu w bezpośredniej bliskości wody. (Ta uwaga nie dotyczy sprzętu do używania na zewnątrz – w tym przypadku zapoznaj się ze specjalną instrukcją zamieszczoną poniżej). Nie wystawiaj sprzętu na działanie łatwopalnych materiałów, cieczy lub gazów. Unikaj bezpośredniego oddziaływania promieni słonecznych.
13. Upewnij się, że do sprzętu nie może przedostać się kapiąca lub rozpryskana woda. Nie stawiaj na urządzeniu pojemników z płynami, takich jak wazony czy szklanki.
14. Upewnij się, że na urządzenie nie spadnie żaden przedmiot.
15. Używaj sprzętu wyłącznie z akcesoriami przewidzianymi i zalecanymi przez producenta.
16. Nie otwieraj ani nie modyfikuj urządzenia.
17. Po podłączeniu sprzętu sprawdź, czy kable są uporządkowane tak, aby uniknąć szkód lub wypadków spowodowanych np. potknięciem.
18. Podczas przenoszenia sprzętu upewnij się, że urządzenie nie może upaść powodując straty materialne lub obrażenia osób.
19. Jeśli urządzenie nie działa poprawnie, dostal się do niego jaki płyn lub przedmiot czy też zostało uszkodzone w inny sposób, natychmiast je zatrzymaj i wyjmij wtyczkę z gniazdka sieciowego (jeśli jest to urządzenie zasilane). Naprawy może się podjąć jedynie osoba uprawniona i wykwalifikowana.
20. Urządzenie należy czyścić suchą ściereczką.
21. Przestrzegaj krajowych przepisów dotyczących gospodarowania odpadami. Przed wyrzuceniem opakowania po urządzeniu posegreguj jego elementy na plastik i papier/karton.
22. Plastikowe torby należy przechowywać poza zasięgiem dzieci.
23. Należy pamiętać, że zmiany lub modyfikacje wprowadzone w urządzeniu bez wyrażnej zgody podmiotu odpowiedzialnego za zgodność, mogą spowodować utratę przez użytkownika prawa do eksploatacji urządzenia.

DOTYCZY URZADZEŃ Z ZASILANIEM SIECIOWYM

1. UWAGA! Jeśli kabel zasilający urządzenia ma wtyczkę z uziemieniem, należy ją podłączyć do gniazdka z bolcem uziemiającym. Nie usuwaj uziemienia z kabla.

2. Jeśli urządzenie było narażone na znaczne zmiany temperatury (np. w transporcie), nie włączaj go od razu. Wilgoć lub skroplona para mogą spowodować uszkodzenia. Zanim włączysz urządzenie poczekaj, aż osiągnie temperaturę pokojową.

3. Przed podłączeniem urządzenia do gniazda elektrycznego sprawdź, czy napięcie i częstotliwość sieciowe odpowiadają danym technicznym urządzenia. Jeśli urządzenie jest wyposażone w przełącznik wyboru napięcia, podłącz je do gniazda zasilania tylko wtedy, gdy wartości parametrów urządzenia i zasilania sieciowego są zgodne. Jeśli kabel zasilający lub adapter nie pasują do gniazda, skontaktuj się z elektrykiem.

4. Nie depcz kabla zasilającego. Upewnij się, że kabel nie został załamany, zwłaszcza przy złączu między zasilaniem sieciowym czy adapterem, a urządzeniem.

5. Przy podłączaniu urządzenia trzeba zadbać o to, aby kabel zasilający lub adapter były łatwo dostępne. Jeśli nie korzystasz z urządzenia lub gdy chcesz je wyczyścić, odłącz je od zasilania. Przy wyjmowaniu kabla i adaptera z gniazdka elektrycznego, złap i pociągnij za wtyczkę, a nie za kabel. Nie dotykaj kabla ani adaptera mokrymi rękami.

6. W miarę możliwości unikaj szybkiego włączania i wyłączania urządzenia, ponieważ może to skrócić żywotność urządzenia.

7. WAŻNE INFORMACJE: W razie konieczności wymiany bezpieczników, użyj bezpieczników tego samego typu o identycznej wartości znamionowej. Jeśli wyłączanie bezpiecznika się powtarza, skontaktuj się z autoryzowanym centrum serwisowym.

8. Aby całkowicie odłączyć urządzenie od zasilania sieciowego, wyciągnij kabel zasilający lub adapter z gniazdka elektrycznego.

9. Jeśli urządzenie jest wyposażone w kabel zasilający Volex, to przed jego wyjęciem należy odblokować odpowiednie złącze urządzenia Volex. Oznacza to, że podczas wyciągania kabla urządzenie może się ześlizgnąć i upaść, powodując obrażenia i/lub inne szkody. Dlatego przy podłączaniu kabli należy zachować ostrożność.

10. Jeśli istnieje ryzyko uderzenia pioruna lub w razie planowanej długiej przerwy w użytkowaniu urządzenia, należy odłączyć kabel zasilający i adapter od gniazda elektrycznego.

11. Z urządzenia nie powinny korzystać osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej ani osoby bez doświadczenia i wiedzy.

12. Dzieci nie mogą się bawić urządzeniem.

13. Jeśli kabel zasilający uległ uszkodzeniu, nie korzystaj z urządzenia. Uszkodzony kabel zasilający należy zastąpić nowym dopasowanym kablem lub instalacją pochodząca z autoryzowanego centrum serwisowego.

UWAGA:

Aby zmniejszyć ryzyko porażenia prądem, nie zdejmuj pokrywy ani tylnej obudowy urządzenia. W środku urządzenia nie ma żadnych elementów przydatnych dla użytkownika. Konserwacja urządzenia oraz naprawy powinny być przeprowadzane przez wykwalifikowany personel serwisujący.

Znak ostrzegawczy w postaci trójkąta z błyskawicą oznacza niezaizolowane napięcie elektryczne znajdujące się w danej części. Dotykanie tych części może doprowadzić do porażenia prądem.

Znak ostrzegawczy w postaci trójkąta z wykrzyknikiem oznacza ważne instrukcje dotyczące użytkowania lub konserwacji.

Uwaga! Ten symbol oznacza gorącą powierzchnię. Nieftóre części obudowy mogą się nagrzewać w trakcie użytkowania. Po zakończeniu użytkowania, odczekaj 10 min zanim dotkniesz urządzenia lub zaczniesz je przenosić.

Uwaga! Urządzenie jest przeznaczone do użytkowania poniżej 2000 m n.p.m.

Uwaga! Produkt nie nadaje się do użytku w klimacie tropikalnym.

UWAGA! WYSOKIE NATEŻENIE DŻWIEKU W URZĄDZENIACH AUDIO!

Urządzenie zostało zaprojektowane do użytku profesjonalnego. W związku z tym komercyjne wykorzystanie urządzenia podlega odpowiednim krajowym przepisom i regulacjom dotyczącym zapobiegania wypadkom. Firma Adam Hall jako producent jest zobowiązana do poinformowania o istniejącym potencjalnym zagrożeniu dla zdrowia.

Niebezpieczeństwo uszkodzenia słuchu z powodu długotrwałego wystawienia na wysokie natężenie dźwięku: Urządzenie w trakcie działania może wytwarzać wysokie ciśnienie akustyczne (SPL), które może powodować nieodwracalne uszkodzenia słuchu u artystów, pracowników lub słuchaczy. Dlatego też należy unikać przedłużonej ekspozycji na dźwięki przekraczające 90 dB.

WSTEP

LD Systems przedstawia nowe serie głośników instalacyjnych do użytku wewnątrz i na zewnątrz. Dwukierunkowy system w nowej dynamicznej odsłonie LD Systems jest dostępny w wersji o niskiej impedancji (8 Ohm) oraz w wersji o wysokiej impedancji z przełącznikiem do różnych odczepów transformatorów do napięcia 70 v lub 100 v. Głośniki są dostępne w następujących rozmiarach: 3", 5,25" lub 8". Głośniki zostały wyposażone w uchwyt ścienny i praktyczny mechanizm przesuwania i blokowania, aby mogły być z łatwością dopasowane do różnych systemów nagłośnieniowych do użytku wewnątrz i na zewnątrz. Dzięki wbudowanemu panelowi przyłączeniowemu głośniki można z łatwością zamontować w różnych miejscach, a jednocześnie uniknąć widocznie doprowadzonego okablowania. Dodatkowo możliwość pochylenia głośników o 27° oraz ich obrotu o 45° gwarantuje precyzję nagłośnienia. Nowe głośniki do użytku zewnętrznego są dostępne w kolorze białym i czarnym.

WŁAŚCIWOŚCI – MODELE Z TRANSFORMATOREM

• Nowy dynamiczny design głośników LD Systems
• Dwukierunkowy system nagłośnienia
• Wbudowany uchwyt ścienny z mechanizmem blokującym i podłączeniem do głośników
• Nadaje się do użytku wewnątrz i na zewnątrz
• Aluminiowa kratka ostaniająca lepiej chroniona przed korozją
• Możliwy montaż w pionie i w poziomie z regulacją pochylenia o 27° oraz możliwością obrotu o 45°
• Falowód zoptymalizowany pod kątem BEM dla zachowania kierunkowości
• Szeroki kąt rozchodzenia się dźwięku w poziomie (kąt 120°) oraz w pionie (kąt 80°)
• 3-pozycyjne wejście z przełącznikiem (16 Ω / 70 V / 100 V) oraz przełącznik do odczepów transformatora
• Bardzo niska saturacja transformatora
• Dostępny w kolorze czarnym (RAL 9005 = numer produktu kończący się literą B) oraz białym (RAL 9010 = numer produktu kończący się literą W)
• Rodzaj zabezpieczenia
  IP65 = DQOR3T (B/W)
  IP55 = DQOR5T (B/W) & DQOR8T (B/W)

DQOR3T (B/W) – dwukierunkowy system nagłośnienia z 3-calowym głośnikiem niskotonowym (woofer) i 1-calowym tytanowym głośnikiem wysokotonowym (tweeter) z systemem chłodzenia FerroFluid™.

30 W @ 16 Ohm, odczepy transformatora 30 W - 6 W - 3 W - 1,5 W

DQOR5T (B/W) – dwukierunkowy system nagłośnienia z 5,25-calowym głośnikiem niskotonowym (woofer) i 1-calowym tytanowym głośnikiem wysokotonowym (tweeter) z systemem chłodzenia FerroFluid™.

70 W @ 16 Ohm, odczepy transformatora 70 W - 30 W - 15 W - 7,5 W - 3 W

DQOR8T (B/W) – dwukierunkowy system nagłośnienia z 8-calowym głośnikiem niskotonowym (woofer) i 1-calowym tytanowym głośnikiem wysokotonowym (tweeter) z systemem chłodzenia FerroFluid™.

120 W @ 16 Ohm, odczepy transformatora 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W

ZAWARTOŚĆ ZESTAWU

• DQOR3T (B/W) oraz DQOR5T (B/W) - 1 para głośników / DQOR8T (B/W) - 1 głośnik
• Klucz imbusowy do śruby zabezpieczającej uchwyt ścienny
• Instrukcja obsługi

WŁAŚCIWOŚCI – MODELE O NISKIEJ IMPEDANCJI

• Nowy dynamiczny design głośników LD Systems
• Dwukierunkowy system nagłośnienia
• Wbudowany uchwyt ścienny z mechanizmem blokującym i podłączeniem do głośników
• Nadaje się do użytku wewnątrz i na zewnątrz
• Aluminiowa kratka ostaniająca lepiej chroniona przed korozją
• Możliwe ustawienie w poziomie lub w pionie oraz pochylenie w zakresie 27° lub obrotu w zakresie 45°
• Falowód zoptymalizowany pod kątem BEM dla zachowania kierunkowości
• Szeroki kąt rozchodzenia się dźwięku w poziomie (kąt 120°) oraz w pionie (kąt 80°)
• Dostępny w kolorze czarnym (RAL 9005 = numer produktu kończący się literą B) oraz białym (RAL 9010 = numer produktu kończący się literą W)
• Rodzaj zabezpieczenia
  IP65 = DQOR3 (B/W)
  IP55 = DQOR5 (B/W) & DQOR8 (B/W)
  DQOR3 (B/W) – dwukierunkowy system nagłośnienia z 3-calowym głośnikiem niskotonowym (woofer) i 1-calowym tytanowym głośnikiem wysokotonowym (tweeter) z systemem chłodzenia FerroFluid™.
  Moc znamionowa 30 W, impedancja 8 Ohm

DQOR5 (B/W) – dwukierunkowy system nagłośnienia z 5,25-calowym głośnikiem niskotonowym (woofer) niskotonowym i 1-calowym tytanowym głośnikiem wysokotonowym (tweeter) z systemem chłodzenia FerroFluid™.

Moc znamionowa 70 W, impedancja 8 Ohm

DQOR8 (B/W) – dwukierunkowy system nagłośnienia z 8-calowym głośnikiem niskotonowym (woofer) i 1-calowym tytanowym głośnikiem wysokotonowym (tweeter) z systemem chłodzenia FerroFluid™.

Moc znamionowa 120 W, impedancja 8 Ohm

ZAWARTOŚĆ ZESTAWU

• DQOR3 (B/W) oraz DQOR5 (B/W) - 1 para głośników / DQOR8 (B/W) - 1 głośnik
• Klucz imbusowy do śruby zabezpieczającej uchwyt scienny
• Instrukcja obsługi

WYMIARY (MM)

DQOR3 / DQOR3T

DQOR5 /

253,8 156,7

DQOR5T

W okrągłej płytce montażowej znajdują się 4 otwory do mocowania ściennego. Uwaga: płytkę należy przykręcić za pomocą śrub z łberm stożkowym, upewniając się, że ich płaskie główki nie wystają ponad powierzchnię płytki (śruby nie zostały dołączone do zestawu). Płytka do montażu ściennego jest wyposażona w 4-biegunową kostkę zaciskową, styki ślizgowe oraz dwa otwory na kable głośnika.

4-biegunowa kostka z zaciskami spreżynowymi służy do podłączenia kabla głośnika o maksymalnym przekroju 2,5 mm² w celu przesłania sygnału wzmacniacza do innego głośnika podłączonego równolegle. Zwróć uwagę na oznaczenia znajdujące się nad kontaktami, aby zapewnić prawidłową polaryzację. Otwórz kontakty kostki, wsuwając mały płaski śrubokręt do odpowiedniego otworu nad kontaktem. Następnie włóż niezaizolowaną końcówkę kabla głośnika do kontaktu i wyjmij śrubokręt z otworu, aby zamknąć kontakt.

2 ŚRODKOWY PRZEPUST KABLOWY

Środkowy przepust kablowy na kable głośnika zamontowanego na ścianie. Ostrożnie przeciągnij kabel wychodzący ze ściany przez 2-milimetrowy otwór nawiercony w gumowym uszczelnieniu. Nawiercony otwór w gumowym uszczelnieniu powinien się rozciągnąć i dokładnie okalać kabel.

Montaż na zewnątrz: Jeśli podczas montażu dojdzie do rozerwania uszczelnienia gumowego, należy uszczelnić rozerwane miejsca za pomocą szczeliwa silikonowego.

Jeśli głośnik został poprawnie zamontowany na płytce uchwytu ściennego, sygnał głośnika pochodzący ze wzmacniacza powinien być transmitowany przez styki ślizgowe do głośnika.

4 DOLNY PRZEPUST KABLOWY

Dolny przepust kablowy na kable głośnika zamontowanego na ścianie. Aby otworzyć przepust kablowy, przed zamontowaniem uchwytu na ścianie należy zdjąć plastikową zatyczkę. Montaż na zewnątrz: Uszczelnij otwory między kablem a przepustem kablowym przy użyciu szczeliwa silikonowego.

MONTAŻ NAŚCIENNY

Głośnik został wyposażony w uchwyt ścienny z praktycznym mechanizmem blokującym. Dzięki wbudowanemu panelowi przyłączeniowemu głośnik można z łatwością zamontować w różnych miejscach, a jednocześnie uniknąć widocznie doprowadzonego okablowania. Możliwość pochylenia głośników o 27° oraz ich obrotu o 45° gwarantuje precyzję nagłośnienia.

Ważne informacje dotyczące bezpieczeństwa: Montaż na wysokości wymaga doświadczenia, w tym obliczenia limitów obciążenia, analizy użytych materiałów instalacyjnych i regularnych przeglądów bezpieczeństwa wszystkich materiałów instalacyjnych i głośników. Jeśli nie posiadasz odpowiednich kwalifikacji, nie próbuj samodzielnie montować sprzętu. Zleć to zadanie profesjonalnej firmie!

1 Zanim zamontujesz głośnik, zdejmij płytkę do montażu ściennego z uchwytu ściennego.

W tym celu za pomocą klucza imbusowego poluzuj śrubę zabezpieczającą A znajdująca się w półkolistej nakrętce, przekręć nakrętkę w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij płytkę do montażu ściennego, B pociągając w dół od uchwytu ściennego.

2 Przy pomocy odpowiednich śrub mocno przykręć płytkę z kostką zaciskową do ściany wystarczająco solidnej, aby mogła uttrzymać ciężar instalacji. W przypadku podtynkowego okablowania głośnika odpowiedni kabel należy przeciągnąć przez środkowy przepust kablowy przed przymocowaniem płytki do ściany. Następnie podłącz kable głośnika do odpowiednich kontaktów kostki zaciskowej.
3 Wsuń od góry głośnik z uchwytem ściennym na płytkę w taki sposób, aby kontakty głośnika wsunęły się w rowki prowadzące kontaktów ślizgowych na płytce montażowej i aby haczyki wsunęły się w odpowiednie wgłębienia.

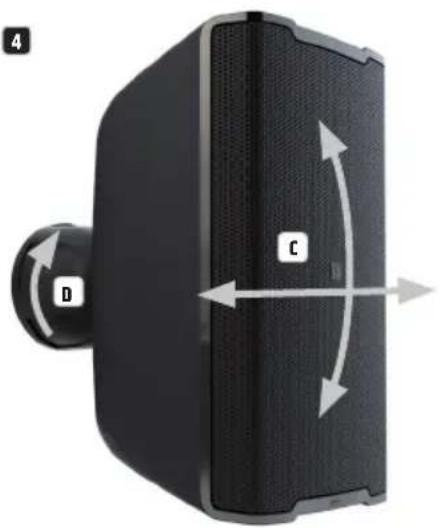

4 Dzięki przegubowi kulowemu głośnik można obracać do pozycji pionowej lub poziomej (obrót w obu kierunkach o maksymalnie 180°). Następnie dostosuj pionowe i poziome ustawienie głośnika do żądanej pozycji C. W dalszej kolejności zamocuj głośnik, nakręcając mocno półkolistą nakrętkę D zgodnie z ruchem wskazówek zegara na gwint, aż oznaczenie na nakrętce będzie zgodne z oznaczeniem na haczyku mocującym E lub oznaczeniem na płytce do montażu sciennego F, aby upewnić się, że śruba zabezpieczająca może również wejść w jeden z dwóch otworów przelotowych w tulei zaciskowej.

4

5 Zabezpiecz przegub kulowy i półkolistą nakrętke, dokręcając mocno dołączonym kluczem imbusowym śrubę zabezpieczającą zgodnie z ruchem wskazówek zegara, aby unieruchomić elementy 6. Na koniec upewnij się, że główna śruby nie wystaje powyżej powierzchni płytki.

3-pozycyjny przełącznik trybu pracy oraz przełącznik odczepów transformatora znajdują się poniżej uchwytu ściennego w panelu kontrolnym za gumowym uszczelnieniem w modelach DQOR 3T(B/W), DQOR 5T(B/W) oraz DQOR 8T(B/W) A. Podnieś gumową osłonkę, wprowadź wybrane ustawienia i ponownie założ uszczelnienie.

Przełącznik 3-pozycyjny do regulacji głośnika instalacyjnego dla wzmacniaczy instalacyjnych 70 V lub 100 V lub wzmacniaczy z wyjściem niskoimpedancyjnym (16 Ohm). Ustaw przełącznik w odpowiedniej pozycji przed podłączeniem wzmacniacza.

2 ODCZEPY TRANSFORMATORA

Przełącznik odczepów transformatora (przykładowy model DQOR5TW).

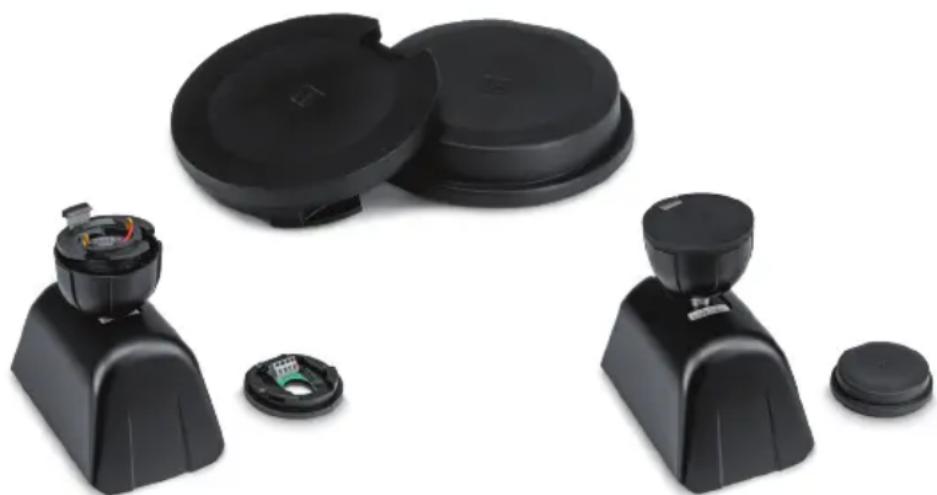

Gumowe osłony do podłączenia głośnika i uchwyt ścienny można dokupić osobno (dwa w zestawie).

Numer produktu: LDDQORWMC

Numer produktu: LDDQOR3(B/W) LDDQOR3T(B/W)
Typ produktu Głośnik instalacyjny
Typ Pasywny
Rozmiar woofera 3", 76,2 mm
Magnes woofera Ferryt
Marka woofera Wykonany na zamówienie
Cewka drgająca woofera 1", 25,4 mm
Głośnik tubowy (horn) Falowód CD zoptymalizowany pod kątem BEM
Rozmiar drivera wysokotonowego 1", 25,4 mm
Magnes drivera wysokotonowego Neodym
Marka drivera wysokotonowego Wykonany na zamówienie
Cewka drgająca drivera wysokotonowego 1", 25,4 mm
Kąt rozchodzenia dźwięku (w poziomie × w pionie) 120° × 80° (-6 dB)
Moc znamionowa (RMS) 30 W
Moc znamionowa (wartość maksymalna) 60 W (>200 Hz)
Reakcja na częstotliwość	85 - 20 000 Hz (-10 dB)
Zwrotnica częstotliwościowa	2200 Hz
SPL (1 W/1 m)	80 dB
Maks. SPL	98 dB
Impedancja	8 Ohm	16 Ohm
Przełącznik wejścia	-	70 V - 100 V - 16 Ohm
100 V, odczepy transformatora	-	30 - 6 - 3 - 1,5 W
70 V, odczepy transformatora	-	30 - 6 - 3 - 1,5 W
Przyłącza zasilania głośnika	4-biegunowa kostka zaciskowa R=5,08 mm
Materiał obudowy	Plastik ABS
Stopień ochrony IP	65
Kolor obudowy	Biały (RAL 9010) / czarny (RAL 9005)
Szerokość	114,6 mm
Wysokość	180 mm
Głębokość	180,8 mm
Akcesoria w zestawie	Uchwyt do montażu sciennegoKlucz imbusowy do śruby zabezpieczającej
Akcesoria opcjonalne	LDDQORWMC (zestaw gumowych osłonek do uchwytu sciennego)
Waga	1,4 kg	2,1 kg

Numer produktu: LDDQOR5(B/W) LDDQOR5T(B/W)

Typ produktu Głośnik instalacyjny
Typ Pasywny
Rozmiar woofera 5,25", 133 mm
Magnes woofera Ferryt
Marka woofera Wykonany na zamówienie
Cewka drgająca woofera 1", 25,4 mm
Głośnik tubowy (horn) Falowód CD zoptymalizowany pod kątem BEM
Rozmiar drivera wysokotonowego 1", 25,4 mm
Magnes drivera wysokotonowego Neodym
Marka drivera wysokotonowego Wykonany na zamówienie
Cewka drgająca drivera wysokotonowego 1", 25,4 mm
Kąt rozchodzenia dźwięku (w poziomie × w pionie) 120° × 80° (-6 dB)
Moc znamionowa (RMS) 70 W
Moc znamionowa (wartość maksymalna) 140 W (>200 Hz)
Reakcja na częstotliwość	74 - 20 000 Hz (-10 dB)
Zwrotnica częstotliwościowa	1900 Hz
SPL (1 W/1 m)	84 dB
Maks. SPL	105 dB
Impedancja	8 Ohm	16 Ohm
Przełącznik wejścia	-	70 V - 100 V - 16 Ohm
100 V, odczepy transformatora	-	70 - 30 - 15 - 7,5 - 3 W
70 V, odczepy transformatora	-	70 - 30 - 15 - 7,5 - 3 W
Przyłącza zasilania głośnika 4-biegunowa kostka zaciskowa R=5,08 mm
Material obudowy	Plastik ABS
Stopień ochrony IP	55
Kolor obudowy	Biały (RAL 9010) / czarny (RAL 9005)
Szerokość	156,7 mm
Wysokość	253,8 mm
Głębokość	215,3 mm
Akcesoria w zestawie	Uchwyt do montażu sciennegoKlucz imbusowy do śruby zabezpieczającej
Akcesoria opcjonalne	LDDQORWMC (zestaw gumowych osłonek do uchwytu sciennego)
Waga	2,7 kg	3,9 kg

Typ produktu Głośnik instalacyjny
Typ Pasywny
Rozmiar woofera 8", 200 mm
Magnes woofera Ferryt
Marka woofera Wykonany na zamówienie
Cewka drgająca woofera 2", 50,8 mm
Głośnik tubowy (horn) Falowód CD zoptymalizowany pod kątem BEM
Rozmiar drivera wysokotonowego 1", 25,4 mm
Magnes drivera wysokotonowego Neodym
Marka drivera wysokotonowego Wykonany na zamówienie
Cewka drgająca drivera wysokotonowego 1", 25,4 mm
Kąt rozchodzenia dźwięku (w poziomie × w pionie) 120° × 80° (-6 dB)
Moc znamionowa (RMS) 120 W
Moc znamionowa (wartość maksymalna) 240 W (>200 Hz)
Reakcja na częstotliwość	62 - 20 000 Hz (-10 dB)
Zwrotnica częstotliwościowa	1800 Hz
SPL (1 W/1 m)	88 dB
Maks. SPL	109 dB
Impedancja	8 Ohm	16 Ohm
Przełącznik wejścia	-	70 V - 100 V - 16 Ohm
100 V, odczepy transformatora	-	120 - 70 - 30 - 15 - 7,5 - 3 W
70 V, odczepy transformatora	-	120 - 70 - 30 - 15 - 7,5 - 3 W
Przyłącza zasilania głośnika	4-biegunowa kostka zaciskowa R=5,08 mm
Materiał obudowy	Plastik ABS
Stopień ochrony IP	55
Kolor obudowy	Biały (RAL 9010) / czarny (RAL 9005)
Szerokość	255,8 mm
Wysokość	413,9 mm
Głębokość	316,4 mm
Akcesoria w zestawie	Uchwyt do montażu sciennegoKlucz imbusowy do śruby zabezpieczającej
Akcesoria opcjonalne	LDDQORWMC (zestaw gumowych osłonek do uchwytu sciennego)
Waga	5,2 kg	7,2 kg

OŚWIADCZENIA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

DEKLARACJA ZGODNOŚCI CE

Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie): dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych (2014/53/UE) od czerwca 2017 r.

dyrektywa niskonapięciowa (2014/35/UE)

dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE)

dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE)

Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com.

Ponadto zapytania w tej sprawie można przesyłać na adres e-mail [e-mail].

Adam Hall GmbH niniejszym oświadcza, że ten typ sprzętu radiowego jest zgodny z dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem

Dostępny adres internetowy: www.adamhall.com/compliance/

Błędy w druku i błędy, jak również zmiany techniczne i inne zmiany są zastrzeżone!

ITALIANO

HAI FATTO LA SCELTA GIUSTA!
