DQOR 3 T W - Altoparlante LD Systems - Manuale utente e istruzioni gratuiti

Marca	LD Systems
Modello	DQOR 3 T W
Tipo di prodotto	Cassa passiva da installazione bidirezionale
Versione	Con trasformatore (alta impedenza 70 V / 100 V)
Utilizzo	Interno ed esterno
Grado di protezione IP	IP65
Dimensioni (L x A x P)	114,6 mm x 180 mm x 180,8 mm
Peso	2,1 kg
Materiale del cabinet	Plastica ABS
Colore	Bianco (RAL 9010)
Griglia di protezione	Alluminio, resistente alla ruggine
Woofer	3 pollici (76,2 mm), magnete in ferrite
Tweeter	1 pollice (25,4 mm) titanio, raffreddamento FerroFluid™, magnete al neodimio
Angolo di dispersione (o x v)	120° x 80° (-6 dB)
Potenza RMS	30 W
Potenza di picco	60 W
Risposta in frequenza	85 - 20 000 Hz (-10 dB)
Frequenza di crossover	2 200 Hz
SPL (1 W/1 m)	80 dB
SPL max	98 dB
Impedenza	Selezionabile: 16 Ω, 70 V o 100 V
Potenze trasformatore 100 V	30 W / 6 W / 3 W / 1,5 W
Connettività	Morsettiera a 4 poli (passo 5,08 mm)
Staffa a parete	Integrato con meccanismo di bloccaggio e contatti scorrevoli
Orientamento	Inclinazione 27°, rotazione 45° (verticale/orizzontale)
Accessori inclusi	Staffa di fissaggio, chiave Allen, manuale
Manutenzione	Pulire con un panno asciutto. Non utilizzare prodotti liquidi.
Sicurezza	Non aprire, non esporre all'acqua o al calore. È richiesto un fissaggio a parete solido.
Garanzia	Consultare il sito Adam Hall per le condizioni

Domande frequenti - DQOR 3 T W LD Systems

Come collegare l'altoparlante DQOR 3 T W ?

Utilizzare la morsettiera a 4 poli situata sulla staffa a parete. Spellare il cavo (max 2,5 mm²) e inserirlo nel morsetto a molla utilizzando un piccolo cacciavite piatto. Rispettare la polarità indicata.

Come scegliere l'impedenza o la potenza del trasformatore?

Sollevare il cappuccio in gomma sotto la staffa a parete. Utilizzare l'interruttore a 3 posizioni per selezionare 16 Ω, 70 V o 100 V. L'interruttore rotativo consente di scegliere la potenza del trasformatore (30 W, 6 W, 3 W o 1,5 W). Richiudere bene il cappuccio dopo la regolazione.

L'altoparlante può essere utilizzato all'esterno?

Sì, il modello DQOR 3 T W ha un grado di protezione IP65, che lo rende resistente alla polvere e agli getti d'acqua. È adatto per uso esterno, a condizione che il cappuccio in gomma e le guarnizioni siano installati correttamente.

Come installare la staffa a parete?

Fissare prima il disco di montaggio a parete al muro con viti appropriate (non incluse). Far passare i cavi attraverso il passaggio centrale o inferiore. Quindi, far scorrere l'altoparlante sul disco fino al bloccaggio. Regolare l'orientamento (inclinazione 27°, rotazione 45°) e serrare l'anello di raccordo con la chiave Allen.

Quale cavo utilizzare per il collegamento?

Utilizzare un cavo per altoparlanti con sezione massima 2,5 mm². Per un'installazione all'esterno, assicurarsi che i passaggi cavi siano stagni utilizzando silicone se necessario.

Come pulire la cassa?

Pulire la cassa con un panno morbido e asciutto. Non utilizzare mai prodotti liquidi o abrasivi, poiché potrebbero danneggiare il cabinet e i componenti.

Cosa fare in caso di suono distorto o assenza di suono?

Verificare i collegamenti e la polarità. Assicurarsi che l'interruttore di impedenza sia regolato correttamente (16 Ω, 70 V o 100 V) e che la potenza del trasformatore corrisponda a quella dell'amplificatore. Testare con un'altra fonte.

Posso verniciare la cassa?

Il cabinet è in plastica ABS verniciato in bianco (RAL 9010) o nero. Una verniciatura aggiuntiva non è consigliata perché potrebbe alterare la dissipazione termica e la tenuta stagna.

Quali accessori opzionali sono disponibili?

Il coperchio in gomma per staffa a parete (rif. LDDQORWMC) è disponibile come opzione per proteggere le connessioni. Può essere acquistato separatamente.

Dove trovare la dichiarazione di conformità e la garanzia?

La dichiarazione di conformità CE è disponibile su www.adamhall.com/compliance/. Le condizioni di garanzia sono consultabili su https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf.

MANUALE UTENTE DQOR 3 T W LD Systems

INFORMAZIONI SULLA SICUREZZA 58

INTRODUZIONE 60

CARATTERISTICHE: MODELLI CON TRASFORMATORE 60

CARATTERISTICHE: MODELLI A BASSA IMPEDENZA 60

MISURE (MM) 61

PIASTRA DI MONTAGGIO A PARETE 62

MONTAGGIO A PARETE 62

MODELLI CON TRASFORMATORE 64

ACCESSORIO OPZIONALE 64

DATI TECNICI 65

DICHIARAZIONI DEL PRODUTTORE 68

ENGLISH

ACCESORIOS OPCIONALES

Abbiamo sviluppato questo prodotto perché funzioni in modo affidabile per molti anni. Questo è l'impegno di LD Systems, con il suo nome e tanti anni di esperienza come produttore di soluzioni audio di alta qualità. Leggi attentamente il Manuale utente per iniziare sin da subito a sfruttare al meglio il tuo prodotto LD Systems.

Puoi trovare maggiori informazioni su LD-SYSTEMS sul nostro sito Web: WWW.LD-SYSTEMS.COM

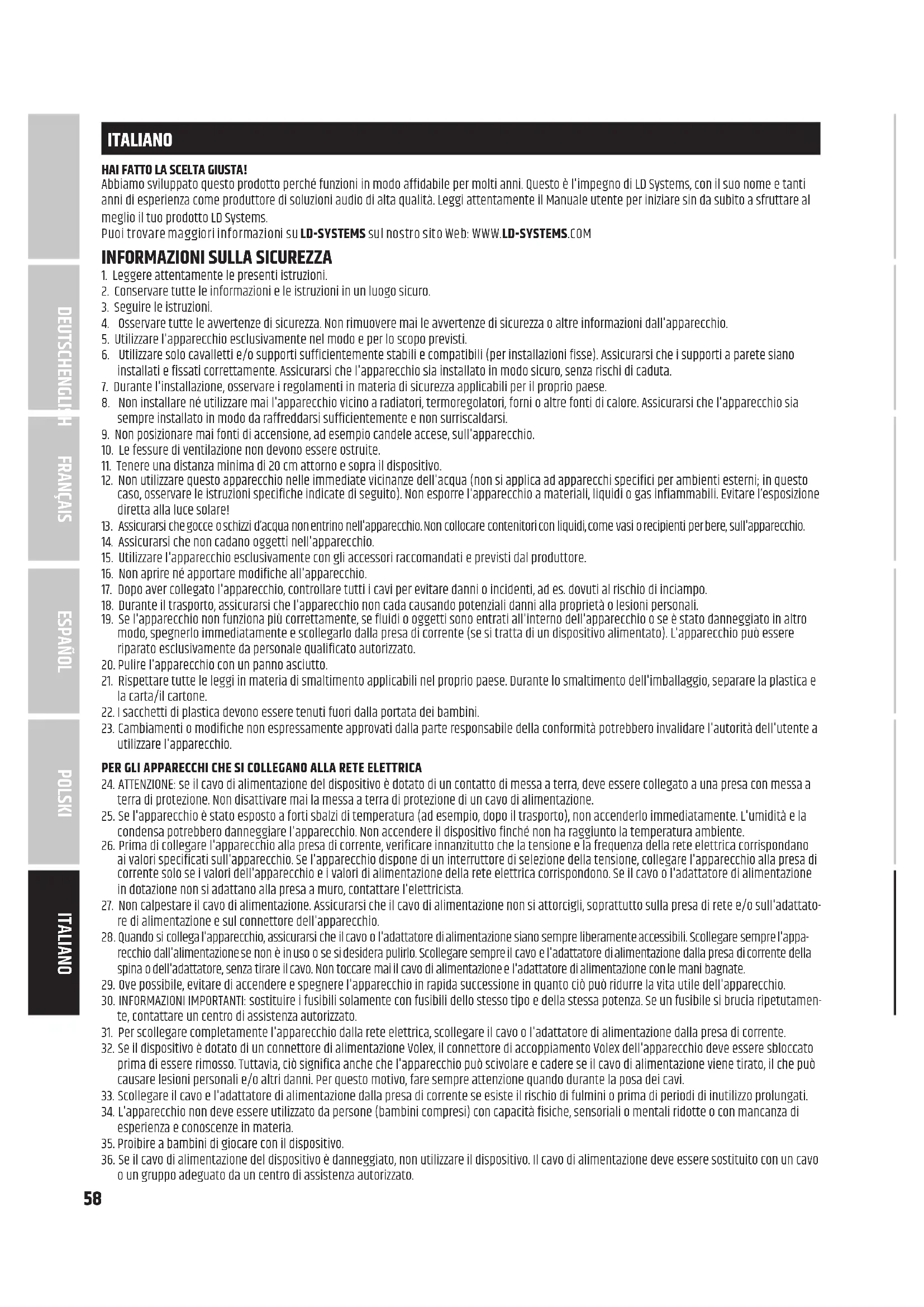

INFORMAZIONI SULLA SICUREZZA

1. Leggere attentamente le presenti istruzioni.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Osservare tutte le avvertenze di sicurezza. Non rimuovere mai le avvertenze di sicurezza o altre informazioni dall'apparecchio.
5. Utilizzare l'apparecchio esclusivamente nel modo e per lo scopo previsti.
6. Utilizzare solo cavalletti e/o supporti sufficientemente stabili e compatibili (per installazioni fisse). Assicurarsi che i supporti a parete siano installati e fissati correttamente. Assicurarsi che l'apparecchio sia installato in modo sicuro, senza rischi di caduta.
7. Durante l'installazione, osservare i regolamenti in materia di sicurezza applicabili per il proprio paese.
8. Non installare né utilizzare mai l'apparecchio vicino a radiatori, termoregolatori, forni o altre fonti di calore. Assicurarsi che l'apparecchio sia sempre installato in modo da raffreddarsi sufficientemente e non surriscaldarsi.
9. Non posizionare mai fonti di accensione, ad esempio candele accese, sull'apparecchio.
10. Le fessure di ventilazione non devono essere ostruite.
11. Tenere una distanza minima di 20 cm attorno e sopra il dispositivo.
12. Non utilizzare questo apparecchio nelle immediate vicinanze dell'acqua (non si applica ad apparecchi specifici per ambienti esterni; in questo caso, osservare le istruzioni specifiche indicate di seguito). Non esporre l'apparecchio a materiali, liquidi o gas infiammabili. Evitare l'esposizione diretta alla luce solare!
13. Assicurarsi che gocce o schizzi d'acqua non entrino nell'apparecchio. Non collocare contenitori con liquidi, come vasi o recipienti per bere, sull'apparecchio.
14. Assicurarsi che non cadano oggetti nell'apparecchio.
15. Utilizzare l'apparecchio esclusivamente con gli accessori raccomandati e previsti dal produttore.
16. Non aprire né apportare modifiche all'apparecchio.
17. Dopo aver collegato l'apparecchio, controllare tutti i cavi per evitare danni o incidenti, ad es. dovuti al rischio di inciampo.
18. Durante il trasporto, assicurarsi che l'apparecchio non cada causando potenziali danni alla proprietà o lesioni personali.
19. Se l'apparecchio non funziona più correttamente, se fluidi o oggetti sono entrati all'interno dell'apparecchio o se è stato danneggiato in altro modo, spegnerlo immediatamente e scollegarlo dalla presa di corrente (se si tratta di un dispositivo alimentato). L'apparecchio può essere riparato esclusivamente da personale qualificato autorizzato.
20. Pulire l'apparecchio con un panno asciutto.
21. Rispettare tutte le leggi in materia di smaltimento applicabili nel proprio paese. Durante lo smaltimento dell'imballaggio, separare la plastica e la carta/il cartone.
22. I sacchetti di plastica devono essere tenuti fuori dalla portata dei bambini.
23. Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare l'apparecchio.

PER GLI APPARECCHI CHE SI COLLEGANO ALLA RETE ELETTRICA

1. ATTENZIONE: se il cavo di alimentazione del dispositivo è dotato di un contatto di messa a terra, deve essere collegato a una presa con messa a terra di protezione. Non disattivare mai la messa a terra di protezione di un cavo di alimentazione.

2. Se l'apparecchio è stato esposto a forti sbalzi di temperatura (ad esempio, dopo il trasporto), non accenderlo immediatamente. L'umidità e la condensa potrebbero danneggiare l'apparecchio. Non accendere il dispositivo finché non ha raggiunto la temperatura ambiente.

3. Prima di collegare l'apparecchio alla presa di corrente, verificare innanzitutto che la tensione e la frequenza della rete elettrica corrispondano ai valori specificati sull'apparecchio. Se l'apparecchio dispone di un interruttore di selezione della tensione, collegare l'apparecchio alla presa di corrente solo se i valori dell'apparecchio e i valori di alimentazione della rete elettrica corrispondono. Se il cavo o l'adattatore di alimentazione in dotazione non si adattano alla presa a muro, contattare l'elettricista.

4. Non calpestare il cavo di alimentazione. Assicurarsi che il cavo di alimentazione non si attorcigli, soprattutto sulla presa di rete e/o sull'adattatore di alimentazione e sul connettore dell'apparecchio.

5. Quando si collega l'apparecchio, assicurarsi che il cavo o l'adattatore di alimentazione siano sempre liberamente accessibili. Scollegare sempre l'apparecchio dall'alimentazione se non è in uso o se si desidera pulirlo. Scollegare sempre il cavo e l'adattatore di alimentazione dalla presa di corrente della spina o dell'adattatore, senza tirare il cavo. Non toccare mai il cavo di alimentazione e l'adattatore di alimentazione con le mani bagnate.

6. Ove possibile, evitare di accendere e spegnere l'apparecchio in rapida successione in quanto ciò può ridurre la vita utile dell'apparecchio.

7. INFORMAZIONI IMPORTANTI: sostituire i fusibili solamente con fusibili dello stesso tipo e della stessa potenza. Se un fusibile si brucia ripetutamente, contattare un centro di assistenza autorizzato.

8. Per scollegare completamente l'apparecchio dalla rete elettrica, scollegare il cavo o l'adattatore di alimentazione dalla presa di corrente.

9. Se il dispositivo è dotato di un connettore di alimentazione Volex, il connettore di accoppiamento Volex dell'apparecchio deve essere sbloccato prima di essere rimosso. Tuttavia, ciò significa anche che l'apparecchio può scivolare e cadere se il cavo di alimentazione viene tirato, il che può causare lesioni personali e/o altri danni. Per questo motivo, fare sempre attenzione quando durante la posa dei cavi.

10. Scollegare il cavo e l'adattatore di alimentazione dalla presa di corrente se esiste il rischio di fulmini o prima di periodi di inutilizzo prolungati.

11. L'apparecchio non deve essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze in materia.

12. Proibire a bambini di giocare con il dispositivo.

13. Se il cavo di alimentazione del dispositivo è danneggiato, non utilizzare il dispositivo. Il cavo di alimentazione deve essere sostituito con un cavo o un gruppo adeguato da un centro di assistenza autorizzato.

ATTENZIONE:

per ridurre il rischio di scosse elettriche, non rimuovere il coperchio (o il retro). All'interno non sono presenti parti riparabili dall'utente. La manutenzione e le riparazioni devono essere eseguite esclusivamente da personale di assistenza qualificato.

Il triangolo di avvertenza con il simbolo di un fulmine indica una tensione pericolosa non isolata all'interno dell'unità, che può causare una scossa elettrica.

Il triangolo di avvertenza con punto esclamativo indica importanti istruzioni per l'uso e la manutenzione.

Attenzione! Questo simbolo indica una superficie calda. Alcune parti dell'alloggiamento possono scaldarsi durante il funzionamento. Dopo l'uso, attendere almeno 10 minuti per il raffreddamento prima di maneggiare o trasportare il dispositivo.

Attenzione! Questo dispositivo è stato progettato per essere utilizzato al di sotto dei 2.000 metri di altitudine.

Attenzione! Questo prodotto non è destinato all'uso nei climi tropicali.

ATTENZIONE! VOLUMI ELEVATI NEI PRODOTTI AUDIO!

Questo dispositivo è destinato all'uso professionale. Pertanto, l'uso commerciale di questo apparecchio è soggetto alle norme e ai regolamenti nazionali rispettivamente applicabili in materia di prevenzione degli incidenti. In qualità di produttore, Adam Hall è tenuto a informare formalmente l'utente dell'esistenza di potenziali rischi per la salute.

Danni all'udito dovuti a un volume elevato e a un'esposizione prolungata: quando è in uso, questo prodotto è in grado di produrre livelli di pressione sonora (SPL) elevati che possono provocare danni irreversibili all'udito in artisti, personale tecnico e spettatori. Per questo motivo, evitare l'esposizione prolungata a volumi superiori a 90 dB.

INTRODUZIONE

LD Systems presenta una nuova serie di altoparlanti da installazione per interni ed esterni. I sistemi a 2 vie inclusi nel nuovo design dinamico LD Systems sono disponibili nelle versioni a bassa (8 ohm) e alta impedenza con un interruttore per le diverse connessioni dei trasformatori nelle applicazioni a 70 V o 100 V. Gli altoparlanti sono disponibili nelle dimensioni 3", 5,25" e 8". Per un'integrazione flessibile in vari sistemi acustici interni ed esterni, gli altoparlanti sono dotati di una staffa a parete integrata e un pratico meccanismo di scorrimento e blocco. Grazie al pannello di connessione integrato, gli altoparlanti possono essere utilizzati anche in ambienti in cui è richiesto un assetto "pulito" senza cavi visibili. Inoltre, il meccanismo di inclinazione a 27° e rotazione a 45° consente di posizionarli in modo accurato per ottenere una copertura acustica precisa. I nuovi altoparlanti per esterni sono disponibili in bianco e in nero.

CARATTERISTICHE: MODELLI CON TRASFORMATORE

• Altoparlanti LD Systems con nuovo design dinamico
• Sistema di altoparlanti a 2 vie
• Staffa a parete integrata con meccanismo di blocco e connessioni per l'altoparlante
• Idonei per uso interno ed esterno
• Griglia di alluminio per un'ottimale protezione contro la corrosione
• Orientabili in verticale e orizzontale, con angolo di inclinazione di 27° e rotazione di 45°
• Guida d'onda ottimizzata secondo BEM per una direttività costante
• Ampia apertura del fascio orizzontale di 120° e verticale di 80°
• Interruttore di selezione ingresso a 3 posizioni (16 Ω / 70 V / 100 V) e interruttore per connessioni del trasformatore
• Saturazione del trasformatore molto bassa
• Disponibili in nero (RAL 9005 = codice articolo che termina con B) e bianco (RAL 9010 = codice articolo che termina con W)
• Tipo di protezione
  IP65 = DQOR3T (B/W)
  IP55 = DQOR5T (B/W) e DQOR8T (B/W)

DQOR3T (B/W): sistema di altoparlanti a 2 vie con woofer da 3" e tweeter in titanio da 1" con raffreddamento FerroFluid™. 30 W a 16 ohm, connessioni del trasformatore 30 W - 6 W - 3 W - 1,5 W

DQORST (B/W): sistema di altoparlanti a 2 vie con woofer da 5,25" e tweeter in titanio da 1" con raffreddamento FerroFluid™. 70 W a 16 ohm, connessioni del trasformatore 70 W - 30 W - 15 W - 7,5 W - 3 W

DQOR8T (B/W): sistema di altoparlanti a 2 vie con woofer da 8" e tweeter in titanio da 1" con raffreddamento FerroFluid™. 120 W a 16 ohm, connessioni del trasformatore 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W

CONTENUTO DELLA CONFEZIONE

• DQOR3T (B/W) e DQOR5T (B/W): 1 coppia di altoparlanti / DQOR8T (B/W): 1 altoparlante
• Chiave esagonale per la vite di sicurezza della staffa a parete
• Manuale utente

CARATTERISTICHE: MODELLI A BASSA IMPEDENZA

• Altoparlanti LD Systems con nuovo design dinamico
• Sistema di altoparlanti a 2 vie
• Staffa a parete integrata con meccanismo di blocco e connessioni per l'altoparlante
• Idonei per uso interno ed esterno
• Griglia di alluminio per un'ottimale protezione contro la corrosione
• Orientabili in verticale e orizzontale, con angolo di inclinazione di 27° e rotazione di 45°
• Guida d'onda ottimizzata secondo BEM per una direttività costante
• Ampia apertura del fascio orizzontale di 120° e verticale di 80°
• Disponibili in nero (RAL 9005 = codice articolo che termina con B) e bianco (RAL 9010 = codice articolo che termina con W)
• Tipo di protezione
  IP65 = DQOR3 (B/W)
  IP55 = DQOR5 (B/W) e DQOR8 (B/W)

DQOR3 (B/W): sistema di altoparlanti a 2 vie con woofer da 3" e tweeter in titanio da 1" con raffreddamento FerroFluid™. 30 W potenza nominale 8 ohm impedenza

DQOR5 (B/W): sistema di altoparlanti a 2 vie con deep woofer da 5,25" e tweeter in titanio da 1" con raffreddamento FerroFluid™. 70 W potenza nominale 8 ohm impedenza

DQOR8 (B/W): sistema di altoparlanti a 2 vie con woofer da 8" e tweeter in titanio da 1" con raffreddamento FerroFluid™. 120 W potenza nominale 8 ohm impedenza

CONTENUTO DELLA CONFEZIONE

• DQOR3 (B/W) e DQOR5 (B/W): 1 coppia di altoparlanti / DQOR8 (B/W): 1 altoparlante
• Chiave esagonale per la vite di sicurezza della staffa a parete
- Manuale utente

MISURE (MM)

DQOR3 / DQOR3T

DQOR5 /

253,8 156,7

DQOR5T

Nella piastra di montaggio a parete tonda sono presenti 4 fori per il fissaggio a parete. Considerare che sono necessarie delle viti a testa fresata per fissare la piastra ed è importante assicurarsi che la testa delle viti sia a livello con la piastra (le viti non sono incluse nel contenuto della confezione). La piastra di montaggio a parete è dotata di una morsettiera a 4 poli, contatti striscianti e due aperture per i cavi degli altoparlanti.

Morsettiera a 4 poli con morsetto a molla per il collegamento del cavo di un altoparlante con sezione trasversale fino a 2,5 mm² e per l'invio del segnale dell'amplificatore a un altro altoparlante collegato in parallelo. Fare attenzione ai contrassegni posti direttamente sopra i contatti che indicano la polarità corretta. Aprire i contatti terminali della morsettiera facendo scorrere un piccolo cacciavite a taglio nella piccola apertura sopra il rispettivo contatto. A questo punto inserire il cavo spelato dell'altoparlante nel contatto terminale ed estrarre il cacciavite dall'apertura in modo che il contatto si chiuda.

Boccola centrale per cavi dell'altoparlante installato su una parete. Tirare delicatamente il cavo proveniente dalla parete attraverso il foro da 2 mm presente nella guarnizione in gomma. In questo modo il foro nella guarnizione in gomma si allarga circondando il cavo.

In caso di installazione all'esterno: se durante il montaggio la guarnizione in gomma si lacera, riparare le lacerazioni e i punti aperti con un sigillante al silicone.

Quando l'altoparlante è collegato correttamente alla piastra di montaggio a parete, il segnale proveniente dall'amplificatore viene trasmesso tramite i contatti striscianti all'altoparlante.

4 BOCCOLA INFERIORE PER CAVI

Boccola inferiore per cavi dell'altoparlante installato su una parete. Per sbloccare la boccola per cavi, è necessario rimuovere il cappuccio di tenuta di plastica prima di fissare la piastra di montaggio a parete su una parete. In caso di installazione all'esterno: sigillare i punti aperti tra il cavo e la boccola dopo l'installazione utilizzando un sigillante al silicone.

MONTAGGIO A PARETE

L'altoparlante è dotato di una staffa a parete con un pratico meccanismo di blocco. Grazie al pannello di connessione integrato, l'altoparlante può essere utilizzato anche in ambienti in cui è richiesto un assetto "pulito" senza cavi visibili. Il meccanismo di inclinazione a 27° e rotazione a 45° consente di posizionarlo in modo accurato per ottenere una copertura acustica precisa.

Informazioni importanti sulla sicurezza: l'installazione in sospensione richiede esperienza, incluso il calcolo dei limiti del carico di lavoro, il materiale di installazione utilizzato e i test di sicurezza generici di tutto il materiale di installazione e gli altoparlanti. Se non si è qualificati, non cercare di eseguire l'installazione da soli, ma contattare una ditta specializzata!

1 Prima di installare l'altoparlante, rimuovere la piastra di montaggio a parete dalla staffa.

Per farlo, allentare la vite di sicurezza A nel dado di unione semisferico utilizzando la chiave esagonale inclusa, ruotare in senso antiorario il dado di unione dalla staffa a parete e tirare verso il basso la piastra B di montaggio a parete estraendola dalla staffa.

2 Fissare saldamente la piastra di montaggio a parete con la morsettiera sulla parte superiore utilizzando viti idonee su una parete capace di supportarne il peso. Qualora i cavi dell'altoparlante si trovassero sotto l'intonaco, il cavo corrispondente deve essere inserito attraverso la boccola centrale per cavi prima di fissare la piastra di montaggio a parete. A questo punto collegare i cavi dell'altoparlante ai contatti corrispondenti della morsettiera.
3 Far scorrere l'altoparlante con la staffa a parete dall'alto sulla piastra di montaggio a parete in modo che i contatti sull'altoparlante scorrano nelle scanalature della guida dei contatti striscianti della piastra di montaggio a parete e il gancio di fissaggio si incastri nella rientranza corrispondente.

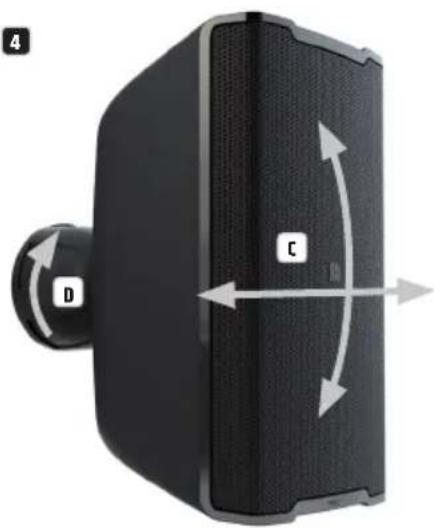

4 Utilizzando il giunto a sfera nella staffa a parete, l'altoparlante può essere ruotato in posizione verticale o orizzontale (in entrambi i casi fino a 180°). Quindi inclinare e ruotare l'altoparlante nella direzione del fascio desiderata C. A questo punto fissare l'altoparlante avvitando il dado di unione semisferico D in senso orario sulla filettatura associata finché il contrassegno sul dado di unione corrisponde al contrassegno sul gancio di fissaggio E o al contrassegno sulla piastra di montaggio a parete F per assicurarsi che anche la vite di sicurezza possa essere fissata su uno dei due fori passanti nell'anello metallico.

4

5 Fissare il giunto a sfera e il dado di unione semisferico per evitare che si spostino, serrando la vite di sicurezza nel dado di unione in senso orario utilizzando la chiave esagonale inclusa 6. Nel farlo, assicurarsi che la vite sia inserita completamente.

L'interruttore a 3 posizioni per la modalità operativa e l'interruttore per le connessioni del trasformatore si trovano al di sotto della staffa a parete in una sezione di controllo dietro un coperchio ermetico in gomma nei modelli DQOR 3T(B/W), DQOR 5T(B/W) e DQOR 8T(B/W) A. Sollevare il coperchio in gomma al fine di selezionare le impostazioni desiderate e in seguito richiudere bene il comparto di controllo.

Interruttore a 3 posizioni per regolare l'altoparlante da installazione per amplificatori da installazione da 70 V o 100 V oppure per amplificatori con uscita a bassa impedenza (16 ohm). Spostare l'interruttore nella posizione corrispondente prima di collegare all'amplificatore.

2 CONNESSIONI DEL TRASFORMATORE

Interruttore per selezionare la connessione del trasformatore desiderata (nell'esempio è indicato il modello DQOR5TW).

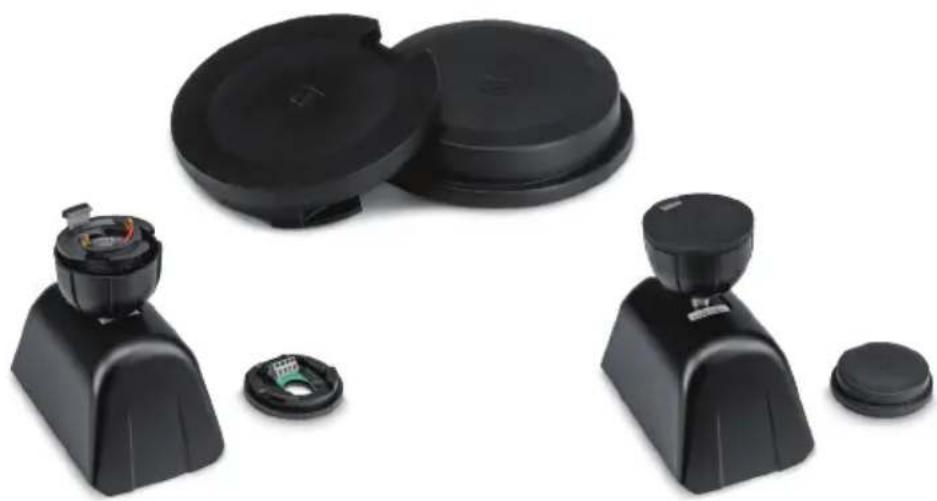

ACCESSORIO OPZIONALE

I coperchi in gomma per la connessione degli altoparlanti e la piastra di montaggio a parete sono disponibili come optional (2 set inclusi).

Codice articolo: LDDQORWMC

Codice articolo: LDDQOR3(B/W) LDDQOR3T(B/W)
Tipo di prodotto Altoparlante da installazione
Tipo Passivo
Dimensione woofer 3", 76,2 mm
Magnete woofer Ferrite
Marchio woofer Personalizzato
Bobina mobile woofer 1", 25,4 mm
Segnale acustico Guida d'onda CD ottimizzata secondo BEM
Dimensioni unità HF 1", 25,4 mm
Magnete unità HF Neodimio
Marchio unità HF Personalizzato
Bobina mobile unità HF 1", 25,4 mm
Angolo del fascio (H x V) 120° x 80° (-6 dB)
Potenza nominale (RMS) 30 W
Potenza nominale (picco) 60 W (>200 Hz)
Risposta in frequenza	85 - 20000 Hz (-10 dB)
Frequenza di crossover 2200 Hz
SPL (1 W/1 m)	80 dB
Guadagno max.	98 dB
Impedenza	8 ohm	16 ohm
Interruttore di selezione dell'ingresso	-	70 V - 100 V - 16 ohm
Connessioni di alimentazione trasformatore 100 V	-	30 - 6 - 3 - 1,5 W
Connessioni di alimentazione trasformatore 70 V	-	30 - 6 - 3 - 1,5 W
Connessioni di ingresso altoparlanti	morsettiera a 4 poli. Passo 5,08 mm
Materiale alloggiamento	Plastica ABS
Classe di protezione IP	65
Colore alloggiamento	Bianco (RAL 9010) / nero (RAL 9005)
Larghezza	114,6 mm
Altezza	180 mm
Profondità	180,8 mm
Accessori inclusi	Staffa per montaggio superficialeChiave a brugola per vite di sicurezza
Accessorio opzionale	LDDQORWMC (set coperchio in gomma per staffa a parete)
Peso	1,4 kg	2,1 kg

Codice articolo: LDDQOR5(B/W) LDDQOR5T(B/W)

Tipo di prodotto Altoparlante da installazione
Tipo Passivo
Dimensione woofer 5,25", 133 mm
Magnete woofer Ferrite
Marchio woofer Personalizzato
Bobina mobile woofer 1", 25,4 mm
Segnale acustico Guida d'onda CD ottimizzata secondo BEM
Dimensioni unità HF 1", 25,4 mm
Magnete unità HF Neodimio
Marchio unità HF Personalizzato
Bobina mobile unità HF 1", 25,4 mm
Angolo del fascio (H x V) 120° x 80° (-6 dB)
Potenza nominale (RMS) 70 W
Potenza nominale (picco) 140 W (>200 Hz)
Risposta in frequenza	74 - 20000 Hz (-10 dB)
Frequenza di crossover 1900 Hz
SPL (1 W/1 m)	84 dB
Guadagno max.	105 dB
Impedenza	8 ohm	16 ohm
Interruttore di selezione dell'ingresso	-	70 V - 100 V - 16 ohm
Connessioni di alimentazione trasformatore 100 V	-	70 - 30 - 15 - 7,5 - 3 W
Connessioni di alimentazione trasformatore 70 V	-	70 - 30 - 15 - 7,5 - 3 W
Connessioni di ingresso altoparlanti	morsettiera a 4 poli. Passo 5,08 mm
Materiale alloggiamento	Plastica ABS
Classe di protezione IP	55
Colore alloggiamento	Bianco (RAL 9010) / nero (RAL 9005)
Larghezza	156,7 mm
Altezza	253,8 mm
Profondità	215,3 mm
Accessori inclusi Staffa per montaggio superficiale	Chiave a brugola per vite di sicurezza
Accessorio opzionale	LDDQORWMC (set coperchio in gomma per staffa a parete)
Peso	2,7 kg	3,9 kg

Codice articolo: LDDQOR8(B/W) LDDQOR8T(B/W)

Tipo di prodotto Altoparlante da installazione
Tipo Passivo
Dimensione woofer 8", 200 mm
Magnete woofer Ferrite
Marchio woofer Personalizzato
Bobina mobile woofer 2", 50,8 mm
Segnale acustico Guida d'onda CD ottimizzata secondo BEM
Dimensioni unità HF 1", 25,4 mm
Magnete unità HF Neodimio
Marchio unità HF Personalizzato
Bobina mobile unità HF 1", 25,4 mm
Angolo del fascio (H x V) 120° x 80° (-6 dB)
Potenza nominale (RMS) 120 W
Potenza nominale (picco) 240 W (>200 Hz)
Risposta in frequenza	62 - 20000 Hz (-10 dB)
Frequenza di crossover	1800 Hz
SPL (1 W/1 m)	88 dB
Guadagno max.	109 dB
Impedenza	8 ohm	16 ohm
Interruttore di selezione dell'ingresso	-	70 V - 100 V - 16 ohm
Connessioni di alimentazione trasformatore 100 V	-	120 - 70 - 30 - 15 - 7,5 - 3 W
Connessioni di alimentazione trasformatore 70 V	-	120 - 70 - 30 - 15 - 7,5 - 3 W
Connessioni di ingresso altoparlanti	morsettiera a 4 poli. Passo 5,08 mm
Materiale alloggiamento	Plastica ABS
Classe di protezione IP	55
Colore alloggiamento	Bianco (RAL 9010) / nero (RAL 9005)
Larghezza	255,8 mm
Altezza	413,9 mm
Profondità	316,4 mm
Accessori inclusi	Staffa per montaggio superficialeChiave a brugola per vite di sicurezza
Accessorio opzionale	LDDQORWMC (set coperchio in gomma per staffa a parete)
Peso	5,2 kg	7,2 kg

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separatamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cicli economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

CONFORMITÀ CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al sito www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].

DICHIARAZIONE CE DI CONFORMITÀ

Adam Hall GmbH dichiara che questo tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo

Indirizzo Internet: www.adamhall.com/compliance/

Sono riservati errori e refusi, nonché modifiche tecniche o di altro tipo!
