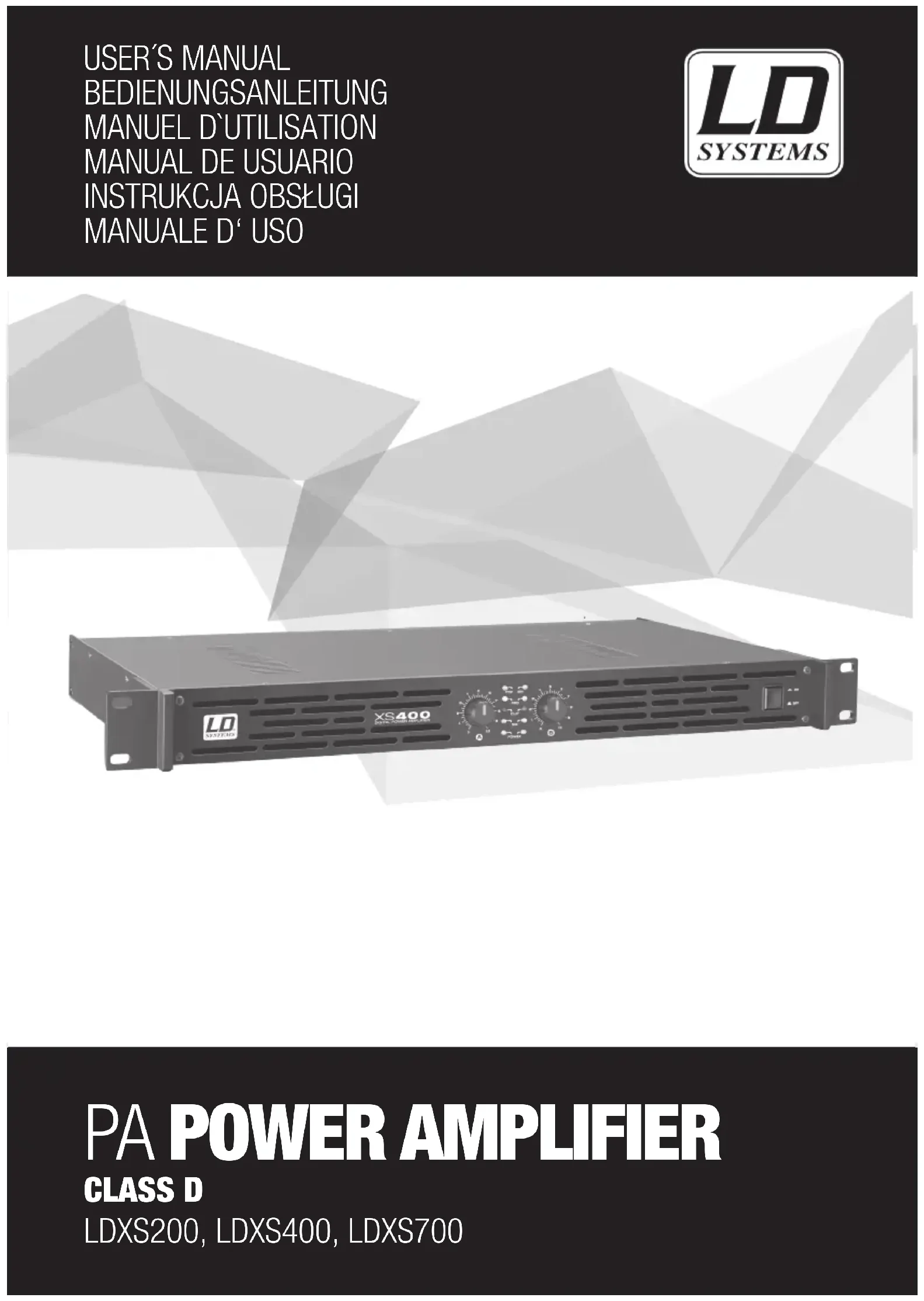

XS 400 - Recepteur LD Systems - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance professionnel
Nombre de canaux	2 canaux
Puissance de sortie (4 Ohms)	2 x 200 W
Puissance de sortie (8 Ohms)	2 x 100 W
Puissance en mode Bridge (8 Ohms)	400 W
Technologie d'amplification	Classe D
Réponse en fréquence	20 Hz - 20 000 Hz
Taux de distorsion (THD)	< 0,1 %
Gain en tension (sélecteur gauche, centre, droite)	32 dB / 26 dB / 26 dB
Sensibilité d'entrée (sélecteur gauche, centre, droite)	0,77 V / 1,4 V / 1,4 V
Fonctions de protection	Surcharge, temporisation de mise sous tension, composante continue, surchauffe, court-circuit
Contrôles	Potentiomètre Volume, sélecteurs Gain et Mode, touches Ground Lift, Limiter et On/Off
Indicateurs LED	Clip, Protect, mode Bridge, mode Parallel, Signal, Power
Entrées ligne	2 entrées : XLR (symétrique), jack 6,35 mm (symétrique), RCA (asymétrique)
Sorties enceintes	2 sorties : compatibles Speakon, bornes à vis
Alimentation	À découpage
Tension d'alimentation	115 / 230 Volts (commutable)
Consommation électrique (pleine puissance)	470 W
Dimensions (L x H x P)	482 x 44 x 244 mm
Poids	3,4 kg
Accessoires fournis	Câble secteur, manuel utilisateur
Refroidissement	Ventilateurs asservis à la température
Utilisation	Conçu pour un usage en intérieur
Nettoyage	Avec un chiffon sec
Réparabilité	Confier toute réparation à un personnel qualifié

FOIRE AUX QUESTIONS - XS 400 LD Systems

Comment connecter l'amplificateur en mode stéréo ?

Placez le sélecteur MODE sur la position médiane « Str ». Branchez vos sources audio sur les entrées A et B. Les canaux A et B fonctionnent indépendamment. Réglez le volume avec les potentiomètres correspondants.

Comment utiliser le mode Bridge ?

Placez le sélecteur MODE sur la position « BRI ». Le signal d'entrée est pris sur le canal A. Connectez l'enceinte entre la borne rouge du canal A (+) et la borne rouge du canal B (-). L'impédance minimale de l'enceinte doit être de 8 Ohms.

Que signifie l'allumage de la LED Protect ?

La LED Protect s'allume lorsque le circuit de protection est activé (surcharge, court-circuit, etc.). Les sorties haut-parleur sont alors coupées. Une fois le problème résolu, l'amplificateur revient automatiquement en fonctionnement normal et la LED s'éteint.

Quel type de câble utiliser pour les enceintes ?

Utilisez des câbles compatibles Speakon ou des câbles dénudés pour les bornes à vis. Assurez-vous de respecter la polarité (+ et -).

Comment régler le gain de l'amplificateur ?

Le sélecteur GAIN sur le panneau arrière permet de choisir parmi trois valeurs : 32 dB, 26 dB ou 26 dB (selon la position). Ajustez en fonction du niveau de la source audio pour éviter la distorsion.

Puis-je utiliser l'amplificateur avec une batterie ?

Non, cet amplificateur est conçu pour être alimenté par le secteur (115/230 V AC). Il n'est pas prévu pour une utilisation sur batterie.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec pour nettoyer l'appareil. N'utilisez pas de produits liquides ou abrasifs. Débranchez toujours l'appareil avant le nettoyage.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez que le câble secteur est correctement branché et que la prise murale est sous tension. Assurez-vous que le sélecteur de tension est réglé sur la valeur locale (115 V ou 230 V). Si le problème persiste, contactez un centre de réparation agréé.

Quelle est la puissance maximale en mode stéréo ?

En mode stéréo, la puissance est de 2 x 200 W sous 4 Ohms, et 2 x 100 W sous 8 Ohms.

Puis-je utiliser des enceintes de moins de 8 Ohms en mode Bridge ?

Non, en mode Bridge l'impédance minimale est de 8 Ohms. Une impédance inférieure pourrait endommager l'amplificateur.

MODE D'EMPLOI XS 400 LD Systems

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élévées : il garantit des années de fonctionnement sans problème. Grace à de nombreuses annes d'experience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale. Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement. N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilise l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Verifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les règlements de sécurité en vigueur dans votre pays.
8. N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil - par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération.
11. Cet appareil a été exclusivement conçu pour une utilisation en intérieur. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur - dans ce cas, respectez les instructions correspondantes ci-après). Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
13. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
14. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
15. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
16. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
17. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
18. Pour le nettoyage de l'appareil, utilisez un chiffon sec.
19. Observez toutes les réglementations en vigueur dans tout pays pour permettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
20. Les films plastiques doivent être mis hors de portée des enfants.

Appareils reliés au secteur :

1. ATTENTION: Si le cable de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiente (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifie que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pinçant, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifie que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
6. N'eteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vous risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT: Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations/agréé.
8. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
9. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
10. Débranche la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.

Ne démontrez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou replacable par l'utilisateur. Ne confiez l'entretien et la réparation qu'à un personnel qualifié.

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renferme un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

Attention niveaux sonores ELEVES sur les produits AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

Pour éviter tout risque de traumatisme auditif, évitez d'écouter à fort volume sonore pendant de longues périodes.

Un niveau d'écoute trop élevé, même bref, peut provoquer des dommages aux oreilles. Veuillez maintenir le niveau d'écoute à un niveau raisonnable.

Les amplificateurs LD Systems de la gamme XS ne mesurent que 1 U et ne pèsent que 3 à 3,4 kg : des poids plumes comparés aux modèles plus importants. Nos amplificateurs utilisent la Classe D comme technologie d'amplification, ce qui permet de bénéficier d'une puissance élevée sous un encombrement très réduit, grâce à une efficacité optimale réduisant au maximum les pertes d'énergie sous forme de chaleur. Ces amplificateurs développent de 100 à 350 W par canal sur 4 Ohms, de 200 à 700 W en mode Bridge. Ils sont à la hauteur de toutes les applications professionnelles, où leur légèreté et leur compacité facilitent le transport et la mise en place. Des aspects essentiels en installation fixe ou mobile.

Les amplificateurs de la gamme XS possèdent des dispositifs de protection contre les courts-circuits, la présence d'une composante continue, la surchauffe et la surcharge; l'activation de ses étages de sortie est temporisée.

Les connecteurs d'entrée du signal audio sont aux formats XLR, RCA et jack; le branchement des enceintes s'effectue sur connecteurs compatibles Speakon ou bornes à visser. Des sélecteurs disposés sur le panneau arrière permettent de choisir le mode de fonctionnement, le gain et d'activer le limiteur ou la fonction de levage de masse. Différents indicateurs LED en façade visualisent la présence de signal audio, la mise sous tension, la surcharge, l'activation des circuits de protection et le mode de fonctionnement. Les amplificateurs de la gamme XS se distinguent par leur dynamique élevée, leur fidélité sur les transitoires et leur transparence sonore.

La LED Protect s'allume également lorsque le circuit de protection des étages de sortie est activé. Dans ce cas, afin de protéger les circuits de sortie et les enceintes connectées, les sorties haut-parleur sont coupées. Lorsque la source du problème disparaît (par exemple, surcharge ou court-circuit au niveau des sorties haut-parleur), l'amplificateur revient rapidement de lui-même à un mode de fonctionnement normal; la LED Protect s'éteint et les sorties haut-parleur sont rétablies.

Si la LED Protect se rallume, alors qu'après vérification, rien de suspect n'a été décelé au niveau des branchements de sortie, l'amplificateur est en panne. Dans ce cas, éteignez-le, débranchez-le puis confiez-le pour réparation à un centre de SAV agréé.

IMPORTANT : En mode Bridge, l'impédance minimale des enceintes connectées ne doit pas descendre en dessous de 8 Ohms.

PRECISIN : Si aucune de ces LED de mode (PAR ou BRI) n'est allumée, l'amplificateur se touve en mode Stereo (selecteur MODE en position mediane, «Str»).

FR Entrée ligne asymétrique sur RCA, canaux A et B. Les entrées ligne servent à la connexion d'une table de mixage ou de toute autre source de signal audio. En mode bridge, c'est le canal A qui sert d'entrée.

FR STEREO-MODE (STR): En mode Stéreo, les canaux d'amplification A et B travaillent de façon indépendante. Il peut s'agir aussi bien de signaux stéreo que de deux signaux mono complètement différents, l'un envoyé à l'étage d'amplification A, l'autre à l'étage B.

PARALLEL-MODE (PAR) : Le signal arrivant sur l'entrée A est envoyé en parallèle sur les deux canaux d'amplification ; le volume sonore se règle par l'intermédiaire du potentiomètre du canal A. L'entrée B et le potentiomètre de volume du canal B ne sont pas fonctionnels.

BRIDGE-MODE (BRI): En mode Bridge, les deux canaux d'amplification A et B sont jumelés (configuration «en pont», formant un seul canal mono de grande puissance.

C'est l'entrée ligne A qui sort d'entrée dans ce cas ; le réglage de niveau s'effectue par l'intérim du potentiomètre du canal A, et il faut connecter l'enceinte entre la borne rouge du canal A (pôle +) et la borne rouge du canal B (pôle -).

IMPORTANT : En mode Bridge, l'impédance réalisante des enceintes connectées ne doit pas descendre en dessous de 8 Ohms.

En mode Bridge, il faut brancher le conducteur positif (+) du câble haut-parleur sur le bornier rouge du canal A et le conducteur négatif (-) sur le bornier rouge du canal B.

IMPORTANT : En mode Bridge, l'impédance réalisée des enceintes connectées ne doit pas descendre en dessous de 8 Ohms.

Référence modèle :	LDXS200	LDXS400	LDXS700
Type de produit :	Amplificateur de puissance	Amplificateur de puissance	Amplificateur de puissance
Type :	2 canaux	2 canaux	2 canaux
Puisance de sortie (à 1 kHz, sur 4 Ohms) :	2 x 100 W	2 x 200 W	2 x 350 W
Puisance de sortie (à 1 kHz, sur 8 Ohms) :	2 x 50 W	2 x 100 W	2 x 200 W
Puisance de sortie (à 1 kHz, sur 8 Ohms, mode Bridge) :	200 W	400 W	700 W
Technologie d'amplification :	Classe D	Classe D	Classe D
Réponse en fréquence :	20 Hz - 20000 Hz	20 Hz - 20000 Hz	20 Hz - 20000 Hz
Taux de distorsion (THD) :	< 0,1 % < 0,1 % < 0,1 %
Gain en tension (délecteur à gauche, au centre, à droite) :	29 dB / 26 dB / 23 dB 32 dB / 26 dB / 26 dB 34 dB / 26 dB / 28 dB
Sensibilité d'entrée (délecteur à gauche, au centre, à droite) :	0,77 V / 1,0 V / 1,4 V 0,77 V / 1,4 V / 1,4 V 0,77 V / 1,8 V / 1,4 V
Fonctions de protection :	Surcharge, temporisation de mise sous tension, composante continue, surchauffe, court-circuit	Surcharge, temporisation de mise sous tension, composante continue, surchauffe, court-circuit	Surcharge, temporisation de mise sous tension, composante continue, surchauffe, court-circuit
Contrôles :	Potentiomètre Volume, sélecteurs Gain et Mode, touches Ground Lift, Limiter et On/Off	Potentiomètre Volume, sélecteurs Gain et Mode, touches Ground Lift, Limiter et On/Off	Potentiomètre Volume, sélecteurs Gain et Mode, touches Ground Lift, Limiter et On/Off
Indicateurs :	Clip, Protect, mode Bridge, mode Parallel, Signal, Power	Clip, Protect, mode Bridge, mode Parallel, Signal, Power	Clip, Protect, mode Bridge, mode Parallel, Signal, Power
Nombre d'entrées ligne : 2 2 2
Connecteurs entreés ligne : XLR (symétrique), jack 6,35 mm (symétrique), RAC (asymétrique)		XLR (symétrique), jack 6,35 mm (symétrique), RAC (asymétrique)	XLR (symétrique), jack 6,35 mm (symétrique), RAC (asymétrique)
Sorties enceintes : 2 2 2
Connecteurs sorties enceintes :	compatibles Speakon, bornes à vis	compatibles Speakon, bornes à vis	compatibles Speakon, bornes à vis
Embase secteur : Format IEC Format IEC Format IEC
Alimentation : à découvertage à découvertage à découvertage
Tension d'alimentation : 115 / 230 Volts (commutable)		115 / 230 Volts (commutable)	115 / 230 Volts (commutable)
Consommation (à pleine puissance) :	240 W 470 W 860 W
Dimensions (L x H x P) : 482 x 44 x 244 mm 482 x 44 x 244 mm 482 x 44 x 244 mm
Masse : 3 kg	3,4 kg 3,4 kg
Accessoires livrés :	Câble secteur, Manuel Utilisateur	Câble secteur, Manuel Utilisateur	Câble secteur, Manuel Utilisateur
Divers :	Refroidissement par convexion	Ventilateurs asservis à la température	Ventilateurs asservis à la température

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Daimlerstraße 9, 61267 Neu-Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Vous pouvez nous demander la déclaration de conformité actuelle à l'adresse [e-mail].

TRI et mise aux déchets correcte de ce produit

Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets. La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutif à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.
