BEDIENUNGSANLEITUNG XS 400 LD Systems

Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

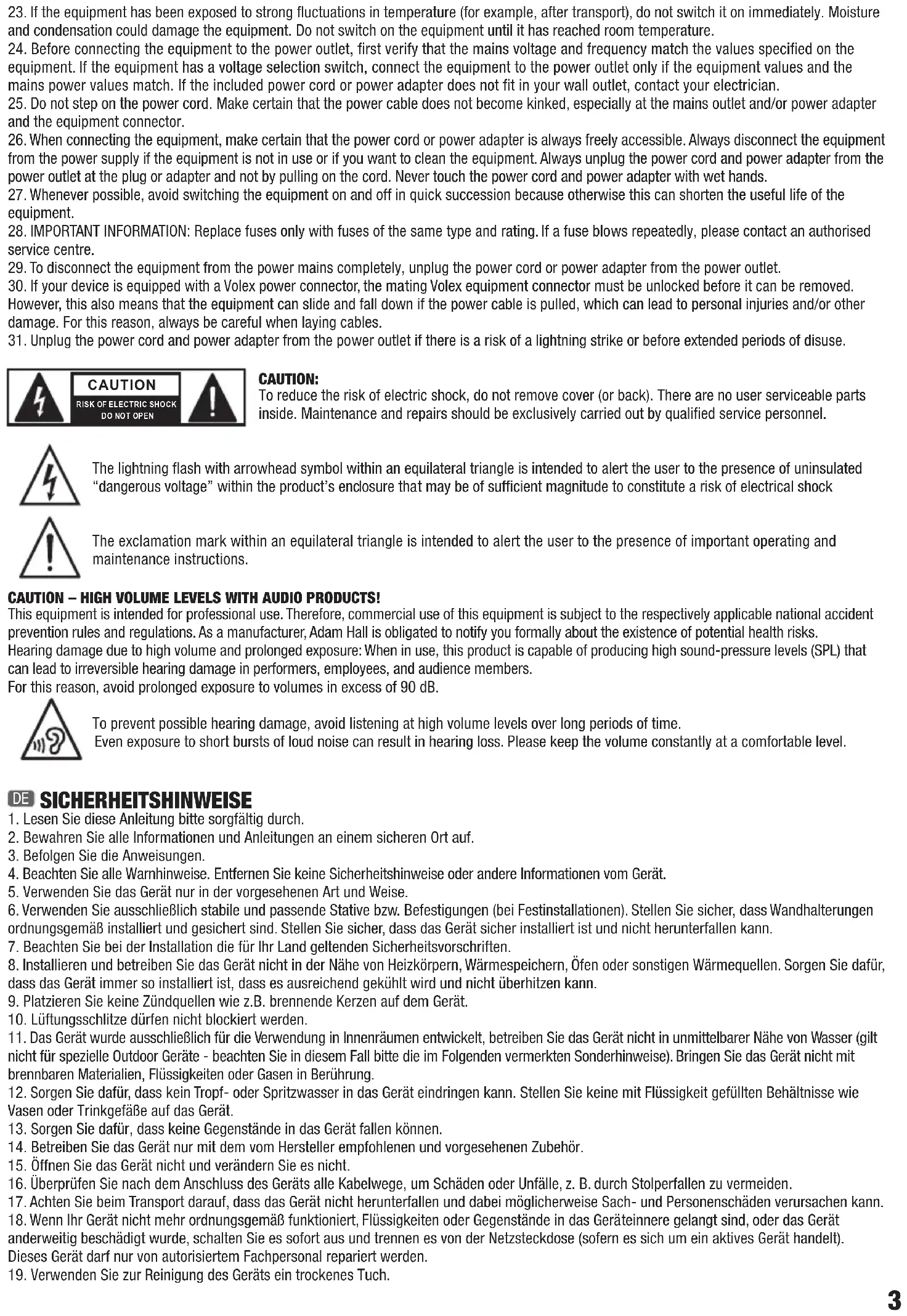

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.4

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS: 22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume. Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

Einführung Die LD Systems XS-Endstufen sind mit nur 1HE und 3,4kg beim größten Modell absolute Fliegengewichte. Unsere Class D Endstufen Technologie ermöglicht hohe Leistung auf engstem Raum effizient umzusetzen, ohne dabei übermäßige Verlustenergie zu entwickeln. Die Endstufen leisten 100W bis 350W pro Kanal an 4 Ohm, und 200W bis 700W im Brückenbetrieb und sind für alle professionellen Einsatzbereiche konzipiert, wo es auf leichten Transport und geringe Baugröße ankommt, ob mobil oder in Festinstallationen. Die XS-Endstufen sind mit Schutzschaltungen gegen Kurzschluss, Gleichspannung, Überhitzung und Überlast und einer Einschaltverzögerung ausgestattet. Als Eingang stehen die Formate XLR, RCA und Klinke zur Verfügung, Speakon-kompatible Buchsen und Schraubklemmen dienen als Ausgänge. Auf der Rückseite lassen sich Betriebsart und Gain wählen sowie die Limiter- und Ground Lift Funktion aktivieren. LEDs auf der Front zeigen Funktion, Signal, Übersteuern, Ansprechen der Schutzschaltung und die Betriebsart an. Die XS-Endstufen überzeugen durch Betriebssicherheit und einen Übertragungsbereich von 20Hz - 20kHz, der mit hoher Impulstreue transparent und dynamisch wiedergegeben wird.

Lautstärkeregler der Kanäle A und B. Vor dem Ein- und Ausschalten stets die Lautstärke auf Minimum stellen. In der Bridge Betriebsart (Bridge-Mode) wird die Lautstärke der Endstufe von Lautstärkeregler Kanal A kontrolliert.

Leuchtet auf, wenn die Endstufe eingeschaltet und korrekt am Stromnetz angeschlossen ist.

Die SIGNAL-LEDs Kanal A bzw. B leuchten auf, sobald ein Audio-Signal an der jeweiligen Endstufe anliegt. Der Abgriff befindet sich hinter dem Lautstärkeregler des Kanals.

Leuchtet auf, sobald die Endstufe im Grenzbereich betrieben wird. Das sollte durch Absenken des Eingangspegels vermieden werden, da sonst Verzerrungen entstehen, die zum einen das Klangergebnis negativ beeinflussen und zum anderen Schäden an angeschlossenen Lautsprechern verursachen können.

Leuchtet nach dem Einschalten auf, solange die Einschaltverzögerung aktiv ist. Nach dem Erlöschen der Protect LED ist die Endstufe betriebsbereit. Die Protect LED leuchtet auf, wenn eine der Schutzschaltungen in der Endstufe aktiv ist. Um die Leistungsverstärker und angeschlossene Lautsprecher zu schüt- zen, werden im Protect Modus die Lautsprecherausgänge abgeschaltet. Wird die Fehlerquelle beseitigt (z.B. Überlast, oder Kurzschluss am Lautsprecherausgang), kehrt die Endstufe nach kurzer Zeit in den Normalzustand zurück, die Protect LED erlischt und die Lautsprecherausgänge werden wieder eingeschaltet. Erlischt die Protect LED nach kurzer Zeit selbst dann nicht, wenn sowohl eingangs- als auch ausgangsseitig alle Verbindungen getrennt wurden, liegt ein interner Fehler vor. Die Endstufe ist in diesem Fall auszuschalten, vom Netz zu nehmen und einem autorisierten Servicezentrum zu übergeben.

Leuchtet auf, sobald die Endstufe im Parallel-Modus betrieben wird (MODE-Schalter auf der Rückseite in Position „Par“). Das an Input A anliegende Signal wird parallel auf beide Endstufenkanäle geschaltet, die Lautstärke wird mit Hilfe des Lautstärkereglers Kanal A eingestellt. Input B und Lautstärkeregler Kanal B sind außer Funktion.

Leuchtet auf, sobald die Endstufe im Bridge-Modus betrieben wird (MODE-Schalter auf der Rückseite in Position „Bri“). Im Bridge-Modus werden die beiden Endstufen A und B zu einer leistungsstärkeren Mono-Endstufe verschaltet. WICHTIG: Im Bridge-Modus darf die Gesamtimpedanz des angeschlossenen Lautsprechersystems 8 Ohm nicht unterschreiten. HINWEIS: Leuchtet keine der beiden MODE-LEDs (PAR, oder BRI), befindet sich die Endstufe im Stereo-Modus (MODE-Schalter in mittlerer Position „Str“).

Ein- / Ausschalter. Vor dem Ein- und Ausschalten stets die Lautstärke beider Kanäle auf Minimum stellen. Um Ein- und Ausschaltgeräusche zu vermeiden, empfiehlt es sich, Endstufen immer als letztes Glied einer Beschallungsanlage ein- und als Erstes auszuschalten.

Symmetrische XLR Line-Eingänge Kanal A und B.

Symmetrische Klinkeneingänge Kanal A und B.

Unsymmetrische Cinch-Eingänge Kanal A und B. Die Line-Eingänge dienen der Verbindung mit einem Mischpult oder einer anderen Signalquelle. Im Bridge-Modus muss Kanal A als Eingang verwendet werden.

Diese Funktion (Schalter in nicht heruntergedrückter Position) kann Brummschleifen verhindern, sobald Geräte mit unterschiedlichem Erdungspotential angeschlossen werden.

Schaltbarer Clip-Limiter. Schalter in heruntergedrückter Position aktiviert den integrierten Clip-Limiter, der den Endstufenausgang auf den maximal möglichen Ausgangspegel begrenzt.

STEREO-MODE (STR): Im Stereo-Modus arbeiten die Endstufenkanäle A und B unabhängig voneinander. Es können sowohl Stereo-Signale als auch völlig unterschiedliche Signale über Kanal A und B verstärkt werden. PARALLEL-MODE (PAR): Das an Input A anliegende Signal wird parallel auf beide Endstufenkanäle geschaltet, die Lautstärke wird mit Hilfe des Lautstärkereglers Kanal A eingestellt. Input B und Lautstärkeregler Kanal B sind außer Funktion. BRIDGE-MODE (BRI): Im Bridge-Modus werden die beiden Endstufen A und B zu einer leistungsstärkeren Mono-Endstufe verschaltet. Als Line-Eingang dient Kanal A, die Lautstärkenanpassung erfolgt über den Lautstärkeregler Kanal A und als Endstufenausgang dienen die Klemman- schlüsse (roter Klemmanschluss Kanal A als Pluspol (+) und roter Klemmanschluss Kanal B als Minuspol (-)). WICHTIG: Im Bridge-Modus darf die Gesamtimpedanz des angeschlossenen Lautsprechersystems 8 Ohm nicht unterschreiten.

Einstellung der Eingangsempfindlichkeit, bzw. der Spannungsverstärkung der Endstufe. In der mittleren Position dieses Schalters haben alle 3 Endstufen dieser Serie eine Spannungsverstärkung von 26 dB. Die übrigen Werte entnehmen Sie bitte den technischen Daten im Kapitel „Spezifikationen“.

Anschluss von Lautsprechern bzw. Lautsprechersystemen von mindestens 4 Ohm Gesamtimpedanz pro Kanal.

Anschluss von Lautsprechern bzw. Lautsprechersystemen von mindestens 4 Ohm Gesamtimpedanz pro Kanal. Verbinden Sie den Pluspol (+) des Lautsprecherkabels mit dem roten Klemmanschluss (+) und den Minuspol (-) des Lautsprecherkabels mit dem schwarzen Klemmanschluss (-) des jeweiligen Kanals. Im Bridge-Modus müssen roter Klemmanschluss Kanal A als Pluspol (+) und roter Klemmanschluss Kanal B als Minuspol (-) verwendet werden. WICHTIG: Im Bridge Modus darf die Gesamtimpedanz des angeschlossenen Lautsprechersystems 8 Ohm nicht unterschreiten.

WICHTIGER HINWEIS: Stellen Sie VOR Inbetriebnahme sicher, dass der Schalter (19) für die Betriebsspannung (115V~ oder 230V~) auf der Unterseite des Gehäuses in der richtigen Position steht! Netzspannung Ihres Energieversorgers und Betriebsspannung der Endstufe müssen übereinstimmen!

Schalter für die Einstellung der Betriebsspannung. Netzspannung Ihres Energieversorgers und Betriebsspannung der Endstufe müssen übereinstimmen!

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/ manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Die aktuelle Konformitätserklärung können Sie unter [e-mail] anfragen.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften können Änderungen und Irrtümer vorbehalten. Das Kopieren, die Übersetzung, und alle anderen Formen des Kopierens von Fragmenten oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.
