Caractéristique	Détails
Type de produit	Récepteur sans fil
Fréquence de fonctionnement	2,4 GHz
Portée maximale	Jusqu'à 100 mètres
Nombre de canaux	16 canaux disponibles
Connectivité	Entrée XLR, sortie jack 6,35 mm
Alimentation	Alimentation secteur, adaptateur inclus
Dimensions	1U de hauteur, format rackable
Poids	Environ 1,5 kg
Utilisation recommandée	Idéal pour les concerts, événements en direct, et installations fixes
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - DEEP2 2400 X LD Systems

Comment puis-je connecter le LD Systems DEEP2 2400 X à mon système audio ?

Pour connecter le DEEP2 2400 X à votre système audio, utilisez un câble audio approprié pour relier la sortie audio du récepteur à l'entrée audio de votre amplificateur ou de votre table de mixage.

Que faire si le signal audio est faible ou de mauvaise qualité ?

Vérifiez que les antennes sont correctement installées et orientées. Assurez-vous également que le récepteur et l'émetteur sont sur la même fréquence et qu'il n'y a pas d'interférences provenant d'autres appareils.

Le DEEP2 2400 X ne s'allume pas, que faire ?

Assurez-vous que le récepteur est correctement branché sur une prise de courant fonctionnelle et que le câble d'alimentation est en bon état. Essayez de réinitialiser l'appareil en le débranchant puis en le rebranchant.

Comment réinitialiser le LD Systems DEEP2 2400 X ?

Pour réinitialiser le DEEP2 2400 X, éteignez l'appareil, puis maintenez le bouton de réinitialisation enfoncé pendant 5 secondes tout en le rallumant.

Puis-je utiliser plusieurs DEEP2 2400 X simultanément ?

Oui, vous pouvez utiliser plusieurs récepteurs DEEP2 2400 X simultanément, à condition qu'ils soient réglés sur des fréquences différentes pour éviter les interférences.

Comment changer la fréquence du DEEP2 2400 X ?

Pour changer la fréquence, accédez au menu de configuration sur l'affichage du récepteur, puis sélectionnez la fréquence souhaitée à l'aide des boutons de navigation.

Que faire si le DEEP2 2400 X perd la connexion avec l'émetteur ?

Vérifiez que l'émetteur est allumé et à portée du récepteur. Assurez-vous également qu'il n'y a pas d'obstacles physiques bloquant le signal. Si nécessaire, essayez de réappairer les appareils.

Le DEEP2 2400 X est-il compatible avec d'autres émetteurs ?

Le DEEP2 2400 X est conçu principalement pour fonctionner avec les émetteurs de la même gamme LD Systems. Vérifiez la compatibilité des modèles avant d'essayer d'autres émetteurs.

Comment mettre à jour le firmware du DEEP2 2400 X ?

Pour mettre à jour le firmware, téléchargez la dernière version du logiciel depuis le site officiel de LD Systems, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

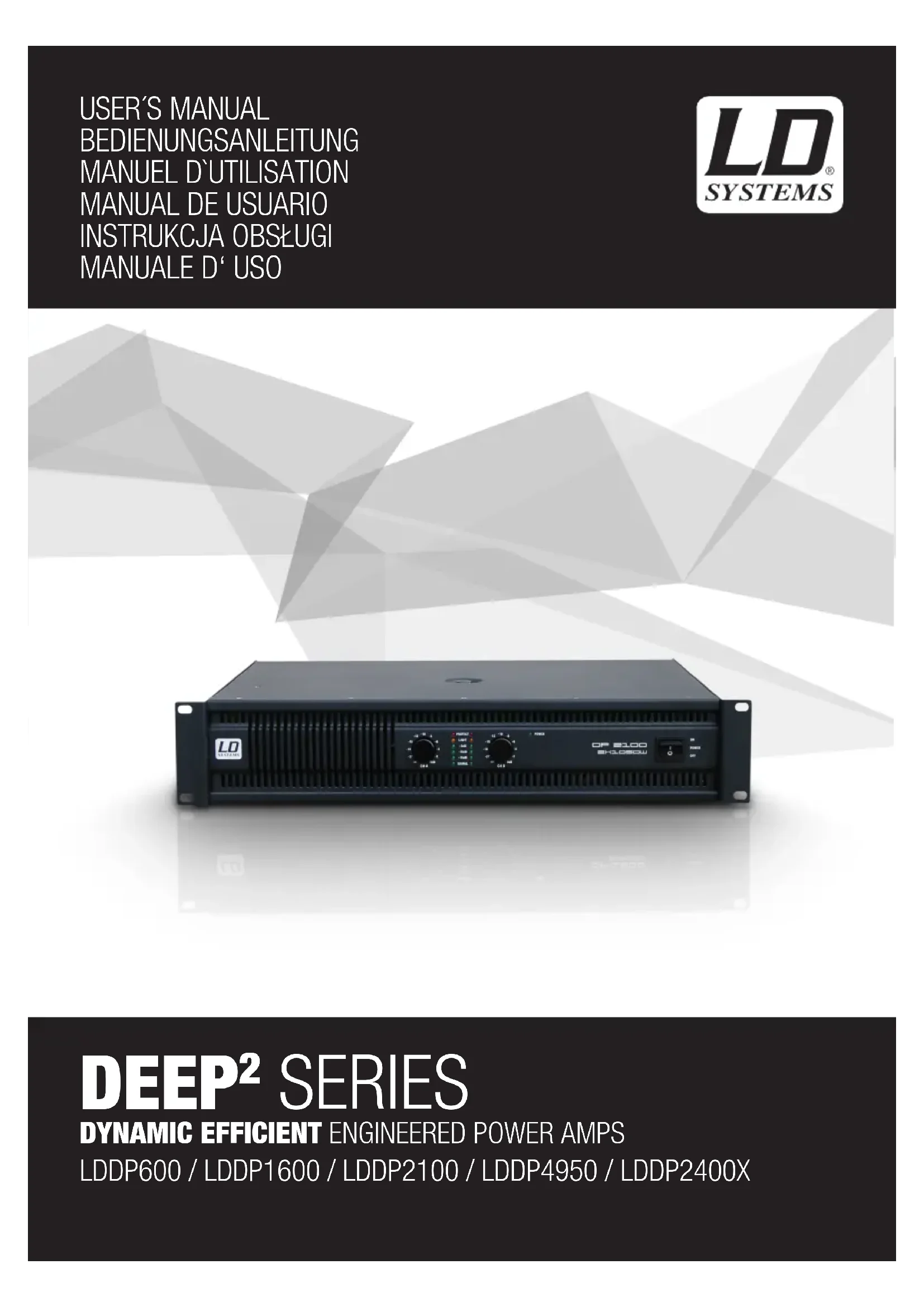

MODE D'EMPLOI DEEP2 2400 X LD Systems

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale.

Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observe tous les messages d'avertissement. N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observer les règlementations de sécurité en vigueur dans votre pays.
8. N’installe et n’utilise pas l’appareil à proximité de radiateurs, d’accumulateurs de chaleur, de fenêtres ou de toute autre source de chaleur. Vérifie que l’appareil est installé de façon à bénéficier en permanence d’un refroidissement efficace et qu’il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil - par exemple, une bougie allumée.
10. Ne bloquez pas les ouies d'aération. Évitez toute exposition directe aux rayons du soleil!
11. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur - dans ce cas, respectez les instructions correspondantes ci-après). Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu’aucune projection ou liquide ne puisse s’introduire dans l’appareil. Ne posez sur l’appareil aucun objet renfermant du liquide : vase, verre d’eau...
13. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
14. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N'ouvre pas l'appareil, et n'essayez pas de le modifier.
16. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
17. Lors du transport, vérifie que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
18. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
19. Pour le nettoyage de l'appareil, utilisez un chiffon sec.
20. Observez toutes les réglementations en vigueur dans tout pays pour permettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
21. Les films plastiques doivent être mis hors de portée des enfants.

1. ATTENTION: Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambience (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifie que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pinçant, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifie que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
6. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vous risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT: Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations/agréé.
8. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
9. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez always le cordon secteur avec soin.
10. Débranche la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.

Attention

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou replacable par l'utilisateur. Ne confiez sa réparation qu'à un personnel technique qualifié.

Le pictogramme en forme de triangle équilatéral renferme un éclair signale à l'utilisateur la présence à l'intérieur de l'appareil d'une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes.

Le pictogramme en forme de triangle équilatéral renferme un point d'exclamation et signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

Attention niveaux sonores ELEVES sur les produits AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

Pour éviter tout risque de traumatisme auditif, évitez d'écouter à fort volume sonore pendant de longues périodes. Un niveau d'écoute trop élevé, même bref, peut provoquer des dommages aux oreilles. Veuillez maintenir le niveau d'écoute à un niveau raisonnable.

Veuillez vérifier que le sélecteur de tension indique la valeur appropriée, correspondant à la tension secteur locale disponible sur le site d'installation. L'appareil est livré avec un cordon secteur approprié.

FR Les connecteurs d'entrée XLR/TRS, de type Combi, repérés INPUT A, B (et C, D sur le mode DP4950) se relient à la console de mixage ou à toute autre source de signal audio. Les connecteurs XLR LINK A, B (NON présents sur le mode DP4950) servent à renvoyer le signal d'entrée, pour alimenter d'autres amplificateurs de puissance par exemple. Le signal d'entrée est directement renvoyé vers ces connecteurs de sortie.

Cables de branchement audio Nous vous recommandons de choisir des câbles symétriques de haute qualité (2 conducteurs de polarité opposée pour le signal audio, + et -, plus un blindage séparé), pourvus de connecteurs XLR. Bien que les entrées de l'amplificateur de puissance soient compatibles avec des câbles asymétriques, il est always preferable d'utiliser des câbles symétriques. Nombre d'applications audio actuelles utilisent des sorties asymétriques. Avec des câbles symétriques, le blindage relie toutes les parties métalliques des châssis, ce qui supprime efficacement les interférences externes - le plus souvent, des bruits de fond et des ronflements.

sur connecteurs Speakon et borniers. Le connecteur Speakon est spécifiquement conçu pour des connexions haut-parleur de forte puissance. Il est verrouillable, évite toute électrocution, et assure le respect de la polarité.

CABLAGE HAUT-PARLEURS Utiliser des câbles de diamètre important et de longueur minimale réduit les pertes en puissance et les dégradations du facteur d'amortissement. Ne faites pas passer les câbles haut-parleurs à proximité des câbles d'entrée. Si vous utilisez les borniers, attention à éviter tout court-circuit éventuel consécutif à des câbles mal serrés.

Ce sélecteur sert à "lever la masse", autrement dit à interrompre la liaison électrique entre la masse du châssis et la terre de l'alimentation électrique. Ne l'utilise que si vous entendez une ronflette à 50 Hz dans les haut-parleurs.

Puisance de sortie (à1 kHz)
sur 2 Ω	2 x 300 W	2 x 800 W	2 x 1050 W	-	2 x 1200 W
sur 4 Ω	2 x 400 W	2 x 650 W	2 x 810 W	4 x 810 W	2 x 950 W
sur 8 Ω	2 x 300 W	2 x 450 W	2 x 560 W	4 x 490 W	2 x 600 W
Mode Bridgé, sur 4 Ω	600 W	1600 W	2100 W	-	2200 W
Mode Bridgé, sur 8 Ω	800 W	1300 W	1620 W	2 x 1600 W	1800 W
Circuits de sortie :	Classe H Classe H Classe H Classe H		Classe H
Réponse en fréquence :	20 Hz - 20 kHz	20 Hz - 20 kHz	20 Hz - 20 kHz	20 Hz - 20 kHz	20 Hz - 20 kHz
Taux de distorsionharmonique :	< 0.1 %	< 0.1 %	< 0.1 %	< 0.1 %	< 0.1 %
Rapport S/B :	105 dB 106 dB 106 dB 105 dB		106 dB
Facteur d'amortissement :	> 400	> 400	> 450	> 400	> 450
Déparation des canaux :	> 80 dB	> 80 dB	> 80 dB	> 70 dB	76 dB
Gain en tension :	35 dB	38 dB	39 dB	38 dB	39 dB
Sensibilité d'entrée :	0.775 V	0.775 V	0.775 V	0.775 V	0.775 V
Impédance d'entrée :	>20 kohms	>20 kohms	>20 kohms	>20 kohms	>20 kohms
Protections : Composante continue, température, court-circuit, intensité excessive
Contrôles :	On/Off, 2x (4x) potentiamètres Volume, levage de masse, sélecteur Bridge/Stereo				+ Filtre de fré-quence12 dB/oct
Indicateurs :	Power, Signal, Volume, Limit, Protect
Connecteurs :	Entrée : Combi, mixte XLR/jack 6,35 mm/sorting Link : XLR/Sorties : Speakon et bornier/Embase secteur :Connecteur Volex
Refroidissement :	Haute efficacité, ventilateur à deux vitesses
Tension secteur :	AC ~120 V / 50-60 Hz, AC ~ 220 V / 60 Hz, AC ~ 230V / 50-60 Hz
Consommation élec-trique, à pleine charge :	6.0 A 11.0A	15.0 A 19.0 A 16.0 A
DimensionsL x H x P (mm) :	483 x 88 x 350 483 x 88 x 350 483 x 88 x 350 483 x 88 x 350
Poids (kg) :	14,5 14,5 16,5 19,5 17,6
Dado que travaíamos constantemente en maioritar{nuestros produits, lasspecificacionesétécnicas quedenvariar sin previo avis

MODELO DP600 DP1600 DP2100 DP4950 DP2400X

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Daimlerstraße 9, 61267 Neu-Anspach / E-Mail : [e-mail] / [phone]. Vous pouvez nous demander la déclaration de conformité actuelle à l'adresse [e-mail].

TRI et mise aux déchets correcte de ce produit

Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets. La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout

dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recycliez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.
