ICOA 12 A W - Haut-parleur LD Systems - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de sonorisation coaxiale active
Marque	LD Systems
Modèle	ICOA 12 A W (blanc)
Catégorie	Haut-parleur
Taille du boomer	12 pouces (304,8 mm)
Taille du tweeter	1 pouce (25,4 mm) avec pavillon rotatif
Angle de dispersion (H x V)	90° x 50°
Puissance RMS	300 W
Puissance crête	1200 W
SPL max (crête)	126 dB
Réponse en fréquence	50 Hz - 20 kHz
Fréquence de reprise	2 kHz
Amplificateur	Classe D
Alimentation	100-240 V AC, 50-60 Hz
Consommation électrique	150 W
Fusible	T4AL 250 V
Entrées audio	2 entrées combo XLR/jack 6,35 mm (Ligne/Micro), 1 entrée AUX jack 3,5 mm
Sortie audio	1 sortie XLR symétrique (System Out)
Bluetooth	Version 4.0 (streaming audio)
DSP	DynX avec 4 presets, EQ 3 bandes, délai
Montage	Embase pour pied 36 mm (0° et 5°), 6 points d'accroche M10
Angle moniteur	55°
Matériau du boîtier	Polypropylène
Poids	Environ 16 kg (estimation)
Dimensions (L x H x P)	Environ 360 x 600 x 380 mm (estimation)
Entretien et nettoyage	Utiliser un chiffon sec. Ne pas ouvrir l'appareil.
Sécurité	Ne pas exposer à l'eau ou à la chaleur. Utiliser uniquement des accessoires approuvés.
Pièces détachées et réparabilité	Réparation par personnel qualifié uniquement. Fusible remplaçable par type identique.

FOIRE AUX QUESTIONS - ICOA 12 A W LD Systems

Comment connecter un appareil Bluetooth à l'enceinte ICOA 12 A W ?

Pour activer le Bluetooth, appuyez sur l'encodeur rotatif pour accéder au menu principal, sélectionnez BLUETOOTH, puis activez-le (ON). Sur votre appareil source, recherchez les périphériques et sélectionnez « LD ICOA® 12 ». La lecture audio peut alors démarrer. Le volume se règle sur la source et le volume général via l'encodeur.

Comment utiliser l'enceinte en retour de scène au sol ?

L'enceinte peut être posée sur le pan oblique incliné à 55° pour servir de retour de scène. Assurez-vous d'utiliser le preset DSP MONITOR et si nécessaire, pivotez le pavillon d'aigus à 90° pour une couverture horizontale optimale.

Comment régler l'égaliseur (EQ) sur l'enceinte ?

Depuis l'écran principal, appuyez sur l'encodeur pour accéder au menu, choisissez AUDIO, puis sélectionnez HIGH EQ, MID EQ ou LOW EQ. Tournez l'encodeur pour ajuster la valeur de -10 dB à +10 dB, puis confirmez en appuyant.

Comment pivoter le pavillon d'aigus de 90° ?

Débranchez l'enceinte du secteur et attendez 3 min. Retirez la grille frontale (5 vis hexagonales de chaque côté). Dévissez les 4 vis du pavillon, soulevez-le délicatement, faites-le pivoter de 90° sans endommager le câble, replacez-le et revissez. Remettez la grille. Cette opération nécessite des compétences techniques ; en cas de doute, contactez un professionnel.

Quels presets DSP sont disponibles ?

Les presets sont : FULLRANGE (large bande), MONITOR (retour de scène), FLAT (réponse plate) et SAT (satellite). Vous pouvez les sélectionner dans le menu AUDIO > PRESET.

Comment régler le délai (delay) sur l'enceinte ?

Dans le menu AUDIO, sélectionnez DELAY. Tournez l'encodeur pour régler le délai de 0 à 10 m (par pas de 0,1 m). L'affichage donne la valeur en mètres et en pieds. 0 m désactive la fonction.

Puis-je utiliser l'enceinte en extérieur ?

L'enceinte n'est pas conçue pour une utilisation en extérieur ou dans des climats tropicaux. Évitez l'exposition à l'eau, à l'humidité et aux rayons directs du soleil.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou abrasifs. Assurez-vous que l'enceinte est débranchée avant le nettoyage.

Que faire si le fusible saute régulièrement ?

Remplacez le fusible par un fusible identique (T4AL 250 V). Si le problème persiste, contactez un centre de réparation agréé. Ne jamais utiliser un fusible de calibre différent.

Quels accessoires sont disponibles pour l'ICOA 12 A W ?

Les accessoires optionnels incluent un support universel (LDICOA12UB ou LDICOA12UBW pour blanc), une housse de protection rembourrée (LDICOA12PC), et divers kits de montage M10.

MODE D'EMPLOI ICOA 12 A W LD Systems

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale.

Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

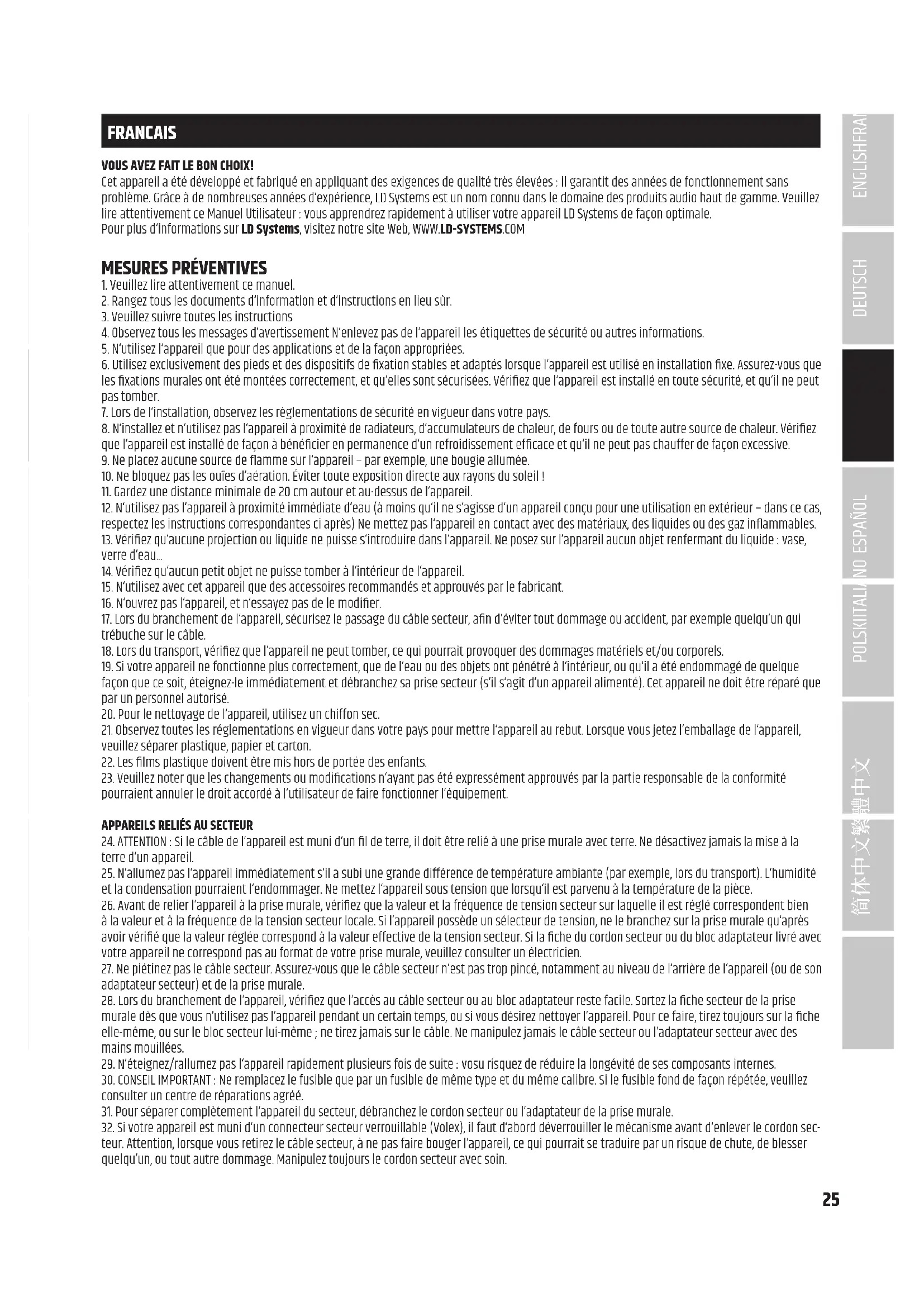

Mesures préventives

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement. N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil - par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération. Évitez toute exposition directe aux rayons du soleil !
11. Gardez une distance minimale de 20 cm autour et au-dessus de l'appareil.
12. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
13. Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
14. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
15. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
16. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
17. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
18. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
19. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
20. Pour le nettoyage de l'appareil, utilisez un chiffon sec.
21. Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
22. Les films plastiques doivent être mis hors de portée des enfants.
23. Veuillez noter que les changements ou modifications n'ayant pas été expressément approuvés par la partie responsable de la conformité pourraient annuler le droit accordé à l'utilisateur de faire fonctionner l'équipement.

1. ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
6. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vous risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
8. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
9. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
10. Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.
11. L'appareil ne peut pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.
12. On doit interdire aux enfants de jouer avec l'appareil.
13. Si le câble d'alimentation de l'appareil est endommagé, l'appareil ne peut pas être utilisé. Le cordon d'alimentation doit être remplacé par un câble approprié ou un module spécial provenant d'un centre de service agréé.

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur. Ne confiez l'entretien et la réparation qu'à un personnel qualifié.

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

Attention ! Cet appareil est conçu pour une utilisation à une altitude maximale de 2000 m au-dessus du niveau de la mer.

Attention ! Ce produit ne convient pas à une utilisation dans les climats tropicaux.

Attention ! Niveaux sonores élevés sur les produits AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

Caractéristiques

• Véritable modèle polyvalent pour utilisations en mode large bande, satellite et en retour de scène
• Enceinte 2 voies avec woofer 12"
• Bluetooth® Audio Streaming sur le modèle BT
• SPL max. de 126 dB et puissance RMS de 300 W
• Application verticale et horizontale grâce à la structure coaxiale, avec tweeter rotatif CD optimisé grâce à la BEM
• Boomer pavillonné
• DSP DynX à 4 préréglages avec égaliseur 3 bandes et fonction délai
• 2 canaux d'entrée Ligne/Micro, avec potentiomètres individuels de réglage de gain, entrée jack 3,5 mm et sortie Mono Mix
• Embase pour pied Dual Tilt 36 mm avec angle d'inclinaison de et, angle de moniteur de avec assise stable • 6 points d'accroche M10
• Grille frontale résistante aux chocs, assurant une protection optimale de l'enceinte
• 4 poignées en aluminium à surface ergonomique caoutchoutée
• Accessoires divers et disponibles en option pour l'installation et le transport

• Véritable modèle polyvalent pour utilisations en mode large bande, satellite et en retour de scène
• Enceinte 2 voies avec woofer 15"
• Bluetooth® Audio Streaming sur le modèle BT
• SPL max. de 128 dB et puissance RMS de 300 W
• Application verticale et horizontale grâce à la structure coaxiale, avec tweeter rotatif CD optimisé grâce à la BEM
• Boomer pavillonné
• DSP Dynx à 4 préréglages avec égaliseur 3 bandes et fonction délai
• 2 canaux d'entrée Ligne/Micro, avec potentiomètres individuels de réglage de gain, entrée jack 3,5 mm et sortie Mono Mix
• Embase pour pied Dual Tilt 36 mm avec angle d'inclinaison de et, angle de moniteur de avec assise stable
• Grille frontale résistante aux chocs, assurant une protection optimale de l'enceinte
• 4 poignées en aluminium à surface ergonomique caoutchoutée
• Accessoires divers et disponibles en option pour l'installation et le transport

Raccordements, éléments de commande et d'affichage

POWER 2 AC SUB-DRK 50 100V FUSE TAIL 750V POWER CONGimation 500V SUPPLY FUSE AS MARKED

3 VOL -40 dB PRESET: FULLRANGE IN: 1 : 2 0 dB 0 dB LINE MIC LINE MIC 6 7 AUX IN 5 8 1 INPUT 2 SYSTEM OUT

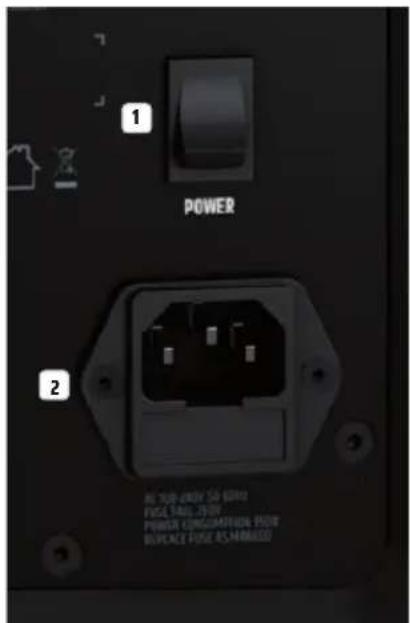

1 POWER

Interrupteur marche/arrêt. Dans la chaîne du signal, toujours allumer l'enceinte en dernier et l'éteindre en premier.

2 EMBASE secteur et porte-fusible

Embase secteur CEI avec porte-fusible intégré. Un câble d'alimentation adapté est fourni.

REMARQUE IMPORTANTE : Remplacer le fusible exclusivement par un fusible de même type et de même valeur. Respecter

les indications figurant sur le boîtier. Si le fusible saute de façon récurrente, contacter un centre de réparation agréé.

3 Écran à cristaux liquides

Écran graphique à cristaux liquides multifonction permettant d'afficher le volume général, le préréglage DSP et les niveaux d'entrée des canaux 1 et 2. Le menu d'édition affiche les options de menu, les options de sous-menu et les options de modification correspondantes.

4 Volume / PUSH FOR MENU

Le volume général peut être directement réglé depuis l'écran principal en tournant l'encodeur rotatif à bouton poussoir. Appuyer sur l'encodeur rotatif à bouton poussoir pour accéder au menu d'édition. Naviguez à travers le menu d'édition à l'aide de l'encodeur rotatif à bouton poussoir, ajustez les paramètres du système et modifiez les valeurs dans les options de menu correspondantes.

Entrées audio symétriques des canaux 1 et 2 avec embases combo XLR/jack. Les entrées conviennent aussi bien pour les signaux de niveaux ligne que pour le raccordement direct d'un microphone. Les entrées ne sont pas équipées d'une alimentation fantôme.

6 GAIN

Potentiomètre pour l'amplification d'entrée des canaux 1 et 2. Pour un rapport signal/bruit optimal, régler un signal au niveau le plus élevé possible en veillant à ce que le témoin de crête n'apparaisse pas à l'écran ou seulement pour une courte durée afin d'éviter la distorsion de signal et l'endommagement du système. Si nécessaire, réglez également le niveau de sortie de la source.

Entrée audio asymétrique avec prise jack stéréo de 3,5 mm. Un signal stéréo en présence est sommé en mono en interne. Régler le volume du canal AUX IN à l'aide du potentiomètre de gain du canal 2, mais aussi sur le support de lecture si nécessaire, et le volume général à l'aide de l'encodeur rotatif à bouton poussoir.

Sortie audio symétrique avec connecteur XLR mâle à 3 broches. Le signal délivré est un mélange des canaux 1 et 2 et AUX IN.

Remarques

Dès que l'enceinte est correctement raccordée au réseau électrique et allumée, le logo LD Systems s'affiche à l'écran pendant un court instant. Tous les réglages, tels que les presets, l'égaliseur et le délai sont chargés tels qu'ils étaient lors de la mise hors tension de l'enceinte. Bluetooth est désactivé automatiquement en cas de redémarrage si la fonction était préalablement activée (sur les modèles équipés de Bluetooth). Après cette procédure, qui ne dure qu'environ une seconde, l'enceinte est opérationnelle.

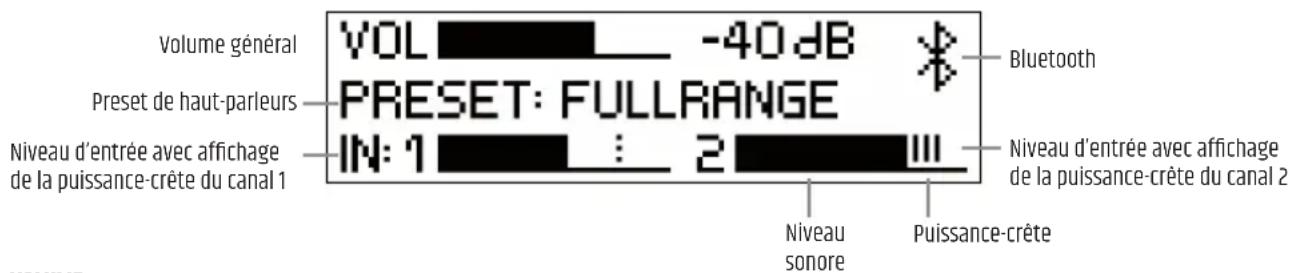

Affichage principal de l'écran

En mode de fonctionnement normal, l'affichage principal est activé. Par ailleurs, le volume général réglé, le preset de haut-parleurs activé, le niveau d'entrée des canaux 1 et 2, et le symbole Bluetooth sur les modèles pourvus de cette fonction, s'affichent à l'écran lorsque Bluetooth est activé (voir l'illustration).

Volume général VOL -40 dB Preset de haut-parleurs PRESET: FULLRANGE Niveau d'entrée avec affichage de la puissance-crête du canal 1 IN: 1 : 2 Bluetooth Niveau d'entrée avec affichage de la puissance-crête du canal 2 Niveau sonore Puissance-crête

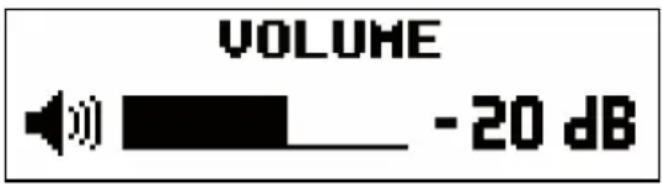

Depuis l'écran principal, le volume général peut être directement réglé de -60 à +10 dB en tournant l'encodeur rotatif à bouton poussoir VOLUME/PUSH FOR MENU. Le réglage effectué en tournant l'encodeur s'affiche alors automatiquement à l'écran (voir l'illustration ci-dessous). Au bout d'environ 8 secondes d'inactivité, l'écran principal s'affiche à nouveau automatiquement. Pour un affichage immédiat de l'écran principal, appuyer sur l'encodeur.

Appuyer sur l'encodeur rotatif à bouton poussoir pour accéder au menu principal, puis tournez-le pour sélectionner l'option de menu AUDIO (apparait en foncé). Appuyez une nouvelle fois sur l'encodeur pour accéder au sous-menu et tournez-le pour sélectionner l'option de sous-menu souhaitée. Appuyez sur l'encodeur pour valider. Tournez l'encodeur pour modifier une valeur et appuyez sur l'encodeur pour confirmer la modification apportée. Les options de sous-menu et les informations associées sont présentées dans le tableau suivant. Sélectionner MAIN MENU dans le sous-menu et appuyer sur l'encodeur pour retourner au menu principal, sélectionner HOME dans le menu principal, confirmer en appuyant sur l'encodeur pour retourner à l'affichage principal. L'écran principal s'affiche automatiquement au bout d'environ 8 secondes d'inactivité.

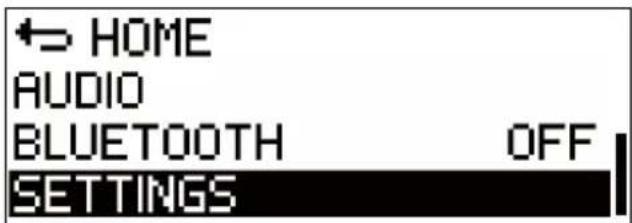

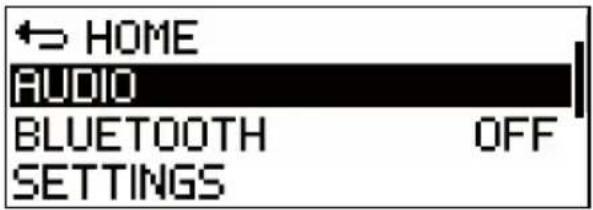

HOME AUDIO BLUETOOTH OFF SETTINGS

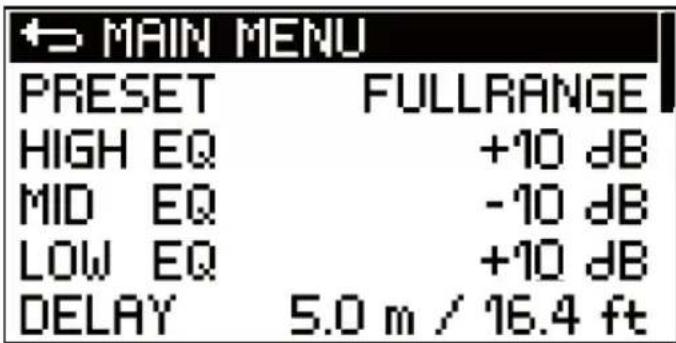

MAIN MENU PRESET FULLRANGE HIGH EQ +10 dB MID EQ -10 dB LOW EQ +10 dB DELAY 5.0 m / 16.4 ft

AUDIO (Modifier la valeur = tourner l'encodeur, confirmer la modification de valeur = appuyer sur l'encodeur)
→MAIN MENU Retour au menu principal
PRESET Sélection	du préréglage de haut-parleur	FULL-RANGE
		MONITOR
		FLAT
		SAT
HIGH Réglage des fréquences aiguës de -10 dB à +10 dB
MID EQ Réglage des fréquences medianes de -10 dB à +10 dB
LOW EQ Paramètres des basses fréquences de -10 dB à +10 dB
DELAY	Temporisation du signal audio par pas de 0,1 m jusqu'à 10 m (0 m = OFF, affichage en mètres et pieds)

Bluetooth® (uniquement sur les modèles LDICOA12ABT(W) et LDICOA15ABT(W))

Les modèles LDICOA12ABT et LDICOA15ABT sont dotés de la fonction Bluetooth®, ce qui signifie que les fichiers audio d'un autre appareil Bluetooth (par ex. un smartphone, une tablette) peuvent être lus sur les haut-parleurs (distance maximale entre les deux appareils : env. 10 mètres, les signaux stéréo sont sommés en mono en interne). Appuyer sur l'encodeur rotatif à bouton poussoir de l'émetteur pour activer la fonction Bluetooth et accéder au menu principal, puis le tourner pour sélectionner l'option de menu BLUETOOTH (apparaît en foncé). Appuyer à nouveau sur l'encodeur pour accéder au sous-menu, puis le tourner pour sélectionner ON (retour au menu principal par [→]). Appuyer sur l'encodeur pour confirmer, sélectionner l'option de sous-menu → HOME, puis confirmer à nouveau en appuyant sur l'encodeur. Un symbole Bluetooth clignotant apparaît maintenant sur l'affichage principal, activez Bluetooth sur votre smartphone ou votre tablette et recherchez les appareils disponibles sur l'interface utilisateur. Sélectionner l'option « LD ICOA® 12 » ou « LD ICOA® 15 » et y accoupler ou raccorder votre appareil Bluetooth avec le module Bluetooth du haut-parleur. Dès que le processus est achevé, la lecture audio peut démarrer et le symbole Bluetooth reste alors affiché en permanence à l'écran. Si la connexion Bluetooth est interrompue (par ex. appareil hors de portée), le symbole Bluetooth recommence à clignoter. Le réglage du volume s'effectue sur le support de lecture et celui du volume général à l'aide de l'encodeur. Si une connexion Bluetooth avec le haut-parleur n'est plus nécessaire pendant une phase de sonorisation, désactiver la fonction Bluetooth dans le sous-menu Bluetooth (BLUETOOTH OFF).

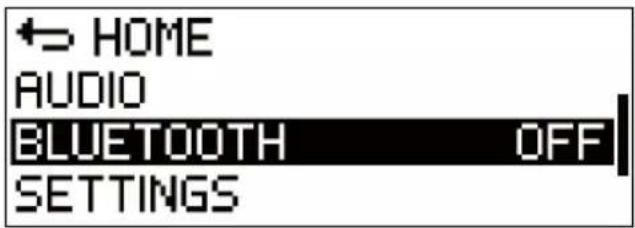

HOME AUDIO BLUETOOTH OFF SETTINGS

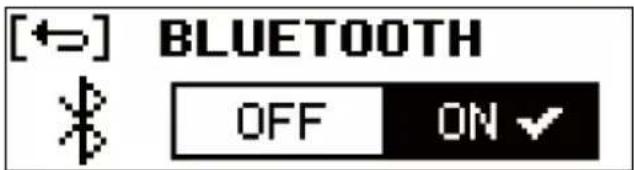

[←] BLUETOOTH × OFF ON

Appuyer sur l'encodeur rotatif à bouton poussoir pour accéder au menu principal, puis tournez-le pour sélectionner l'option de menu SETTINGS (apparaît en foncé). Appuyez une nouvelle fois sur l'encodeur pour accéder au sous-menu et tournez-le pour sélectionner l'option de sous-menu souhaitée. Appuyez sur l'encodeur pour valider. Tournez l'encodeur pour modifier une valeur et appuyez sur l'encodeur pour confirmer la modification apportée. Les options de sous-menu et les informations associées sont présentées dans le tableau suivant. Sélectionner ♂ MAIN MENU dans le sous-menu et appuyer sur l'encodeur pour retourner au menu principal, sélectionner ♂ HOME dans le menu principal, confirmer en appuyant sur l'encodeur pour retourner à l'affichage principal. L'écran principal s'affiche automatiquement au bout d'environ 8 secondes d'inactivité.

HOME AUDIO BLUETOOTH OFF SETTINGS

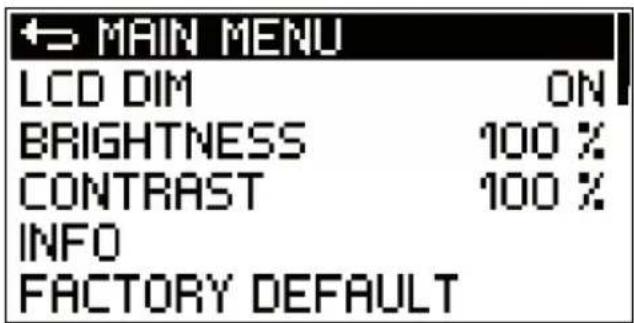

MAIN MENU LCD DIM ON BRIGHTNESS 100 % CONTRAST 100 % INFO FACTORY DEFAULT

SETTINGS (Modifier la valeur ou l’état = tourner l’encodeur, confirmer la modification de la valeur ou demander des informations = appuyer sur l’encodeur)
→MAIN MENU Retour au menu principal
LCD DIM Obscurcissement automatique de l’écran	ON L’écran s’obscurcit automatiquement au bout d’environ 8 secondes d’inactivité
	OFF Obscurcissement automatique de l’écran désactivé
BRIGHTNESS Réglage de la luminosité de l’écran (0 - 100 %)
CONTRAST Réglage du contraste de l’écran (0 - 100 %)
INFO Affichage du numéro de modèle et de la version du logiciel.
FACTORY DEFAULT Restauration des valeurs par défaut (AUDIO, BLUETOOTH + SETTINGS)			CANCEL Annuler la réinitialisation
			RESET →	SURE? YES Exécuter le réinitialisation
				CANCEL	Annuler la réinitialisation

DSP est l'abréviation de Digital Signal Processing (traitement numérique des signaux), DynX® comprend les fonctions de limiteur, égaliseur, compresseur et filtre répartiteur. Le traitement numérique des signaux garantit une reproduction audio optimale avec une clarté maximale et protège en même temps le système de sonorisation des surcharges.

Qu'accomplit précisément le dynx® DSP ?

La fonction limiteur protège les haut-parleurs et évite les distorsions causées par les surcharges. Des limiteurs distincts pour les basses, les médiums et les aigus atténuent le signal dès que la valeur dépasse un niveau donné, potentiellement dommageable. Chaque limiteur est optimisé pour l'une des trois plages de fréquences adjacentes (limiteur multibande). De cette façon, le système peut fonctionner avec une pression acoustique globalement plus élevée car les crêtes extrêmes du signal sont automatiquement atténuées de sorte que le volume général ne doit pas être réduit.

L'égaliseur multibande intervient sur l'ensemble de la plage de fréquences pour optimiser la sonorité globale du système.

Les filtres répartiteurs répartissent le signal audio selon la plage de fréquences des haut-parleurs concernés, c'est-à-dire du caisson de graves ou des enceintes médiums et des tweeters de la colonne array. L'optimisation de l'amplitude et de la durée de fonctionnement des filtres répartiteurs garantit en outre une restitution homogène et simultanée de toutes les fréquences.

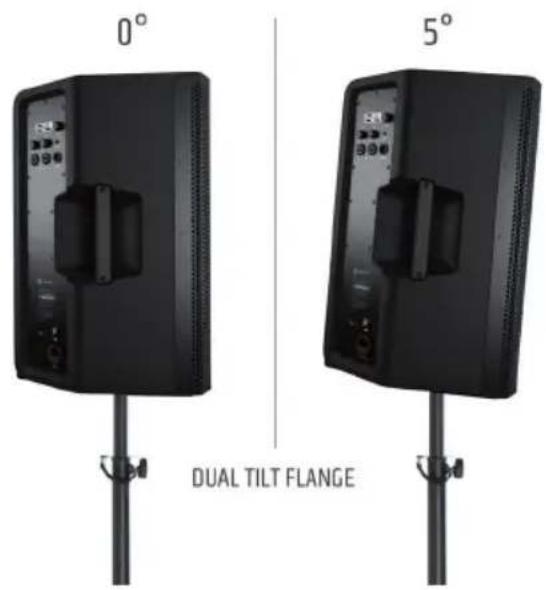

0° 5° DUAL TILT FLANGE

Les haut-parleurs sont dotés d'une bride support avec un coudage de 0° (position arrière) et d'une embase pour pied incliné à 5° (position avant). Exemples d'application : Utiliser l'embase pour pied avec un coudage de 0° pour la sonorisation d'un public debout et l'embase avec un coudage de 5° pour la sonorisation d'un public assis.

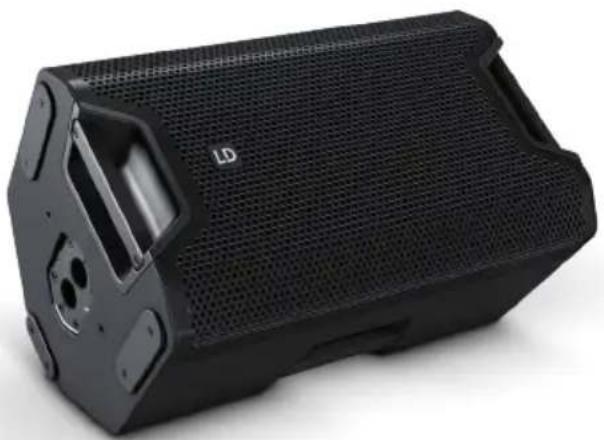

Utilisation COMME RETOUR de scène au SOL

Les enceintes peuvent aussi être utilisées comme systèmes de retour de scène à part entière grâce aux préréglages DSP de retour de scène, au pavillon d'aigus pivotant et à leur boîtier universel. Des rails antidérapants assurent une bonne stabilité. Le moniteur est incliné de 55°.

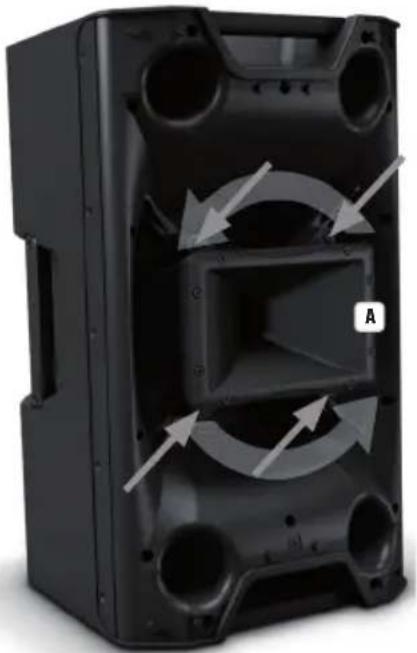

Tourner le pavillon d'aigus à 90°

Le pavillon d'aigus peut pivoter à 90° pour les applications dans lesquelles l'enceinte est montée horizontalement ou utilisée comme retour de scène au sol.

Remarques importantes !

Avertissement : Danger d'électrocution ! Des tensions dangereuses sont présentes à l'intérieur de l'appareil ! L'ouverture de l'appareil et le pivotement du pavillon d'aigus exigent des connaissances détaillées et ne doivent être effectués que par du personnel spécialement formé à cet effet ! Sans les qualifications requises, n'essayez pas d'effectuer vous-même l'intervention, mais faites appel à une entreprise professionnelle !

Lors de l'ouverture de l'enceinte et du pivotement du pavillon d'aigus, procédez avec beaucoup de précaution afin de ne pas endommager l'enceinte et d'éviter les dommages corporels. Suivez scrupuleusement chaque étape de la notice. Le fabricant n'est responsable ni des dommages éventuels aux appareils ni des dommages corporels engendrés par une manipulation non conforme !

1. Débrancher complètement l'enceinte du réseau électrique (retirer la fiche secteur) et attendre environ 3 minutes avant de commencer la transformation !
2. Débrancher de l'enceinte tous les câbles raccordés.
3. Déposer l'enceinte sur le pan oblique du moniteur, retirer la grille frontale du boîtier (respectivement cinq vis à six pans creux de 2,5 mm à gauche et à droite sur le boîtier).
4. Dévisser les 4 vis qui maintiennent le pavillon d'aigus sur le boîtier (cf. figure A).
5. Soulever à présent légèrement le pavillon, le faire pivoter de 90° en veillant à ne pas endommager le câble du pavillon d'aigus.
6. Introduire le câble du pavillon d'aigus dans la rainure de fixation prévue à cet effet et située à côté du trou de fixation, puis placer à nouveau le pavillon sur ses supports. Veiller à ne pas coincer le câble.
7. Revisser les vis du pavillon avec précaution et monter à nouveau la grille frontale sur le boîtier.

Accessoires disponibles en OPTION

LDICOA12UB - Support universel pour ICOA® 12 (Noir)

LDICOA15UB - Support universel pour ICOA® 15 (Noir)

LDICOA12UBW - Support universel pour ICOA® 12 (Blanc)

LDICOA15UBW - Support universel pour ICOA® 15 (Blanc)

LDICOA12PC - Housse de protection rembourrée pour ICOA® 12

LDICOA15PC - Housse de protection rembourrée pour ICOA® 15

Caractéristiques techniques

Référence : LDICOA12A(w) LDICOA12ABT(w) LDICOA15A(w) LDICOA15ABT(w)

Catégorie de produit : Enceinte de sonorisation coaxiale
Type : active
Couleur du bo.tier Noir / Blanc (RAL 9003)
Récepteur audio Bluetooth : - Bluetooth 4.0 - Bluetooth 4.0
Taille du boomer : 12" 15"
Taille du boomer : 304,8 mm 381 mm
Aimant du boomer : Ferrite
Marque du boomer : sur mesure
Pavillon d'aigus :	Tweeter rotatif optimisé grâce à la BEM
Taille du tweeter :	1"
Taille du tweeter :	25,4 mm
Aimant du tweeter : Ferrite
Marque du tweeter : sur mesure
Bobine acoustique du moteur d'aigus HF :	1,4"
Bobine acoustique du moteur d'aigus HF :	35 mm
Amplificateur :	classe D
Angle de dispersion (H x V) :	90° x 50°
Puissance (RMS) :	300 W
Puissance (crête) :	1200 W
Réponse en fréquence : 50 Hz - 20 kHz	48 Hz - 20 kHz

Fréquence de reprise : 2 kHz

Niveau SPL max. (crête) : 126 dB 128 dB

Circuits de protection : Limiteur multibande, surchauffe, surtension, surcharge

Éléments de commande : Interrupteur de mise en marche et d'arrêt, encodeur rotatif à bouton poussoir, 2 x gain

Éléments d'affichage : Écran LC

Entrées de mic/ligne : 2

Connecteurs d'entrée de mic/ligne : Embases combo XLR/jack 6,3 mm (symétriques)

Entrées de ligne : 1

Connecteurs d'entrée de ligne : jack stéréo 3,5 mm

Sorties ligne : 1

Connecteurs de sortie ligne : XLR

Convertisseur de fréquence d'échantillonnage AN/NDA :

48kHz

Résolution du convertisseur AN/DA :

24Bit

Alimentation électrique :

alimentation à découpage

Tension de fonctionnement :

100 V - 240 V CA 50 - 60 Hz

Fusible :

T4AL 250 V

Puissance absorbée :

150 W

Température ambiante (en fonctionnement) : 0 - 40 °C

Humidité relative :

< 80 % (sans condensation)

Matériau du boîtier :

Polypropylène

Type de boîtier :

Bass-reflex

Montage :

Bride 36 mm (0°, 5°), 6 points d'accroche M10

Angle de moniteur :

câble d'alimentation

Autres caractéristiques :

4 poignées, 6 x M10 points de suspension, rails antidérapants pour application de retour de scène, grille frontale solide,

DSP avec égaliseur utilisateur et fonction délai

Garantie fabricant & limitation de responsabilité

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

TRI et mise aux déchets correcte de ce produit

(Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

Déclaration de la FCC

Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler le droit de l'utilisateur d'utiliser l'équipement. Cet appareil est conforme à la section 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit supporter les interférences reçues, y compris celles susceptibles de provoquer un fonctionnement inattendu.

REMARQUE : Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de Classe B, conformément à la section 15 des règlements de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et émet de l'énergie de fréquences radio et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interférences nuisibles au niveau des communications radio. Toutefois, rien ne garantit l'absence d'interférences dans une installation particulière. Si cet appareil produit des interférences nuisibles à la réception de la radio ou de la télévision, mises en évidence en l'éteignant et en le rallumant, il est conseillé à l'utilisateur d'essayer de corriger ces interférences grâce à l'une ou plusieurs des mesures suivantes.

• modifier l'orientation ou l'emplacement de l'antenne réceptrice
• éloigner l'appareil du récepteur
• connecter l'appareil à une prise différente de celle dans laquelle est branché le récepteur
• consulter le fournisseur ou un technicien radio/TV expérimenté, afin d'obtenir une assistance

Conformité CE

La société Adam Hall GmbH déclare par la présente que ce produit est conforme aux réglementations suivantes (le cas échéant) :

R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017

Directive basse tension (2014/35/EU)

Directive CEM (2014/30/EU)

RoHS (2011/65/EU)

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com.

Pour toute information complémentaire, contactez-nous : [e-mail].

Adam Hall GmbH déclare par la présente que ce type d’équipement radio est conforme à la directive 2014/53/EU.

Le texte intégral de la déclaration de conformité CE est disponible à l'adresse suivante

Adresse Internet disponible : www.adamhall.com/compliance/
