ICOA 12 A W - Głośnik LD Systems - Bezpłatna instrukcja obsługi

Typ produktu	Aktywna kolumna głośnikowa koncentryczna
Marka	LD Systems
Model	ICOA 12 A W (biały)
Kategoria	Głośnik
Średnica woofera	12 cali (304,8 mm)
Średnica wysokotonowego	1 cal (25,4 mm) z obracaną tubą
Kąt rozpraszania (H x V)	90° x 50°
Moc RMS	300 W
Moc szczytowa	1200 W
Maksymalny SPL (szczytowy)	126 dB
Pasmo przenoszenia	50 Hz - 20 kHz
Częstotliwość podziału	2 kHz
Wzmacniacz	Klasa D
Zasilanie	100-240 V AC, 50-60 Hz
Pobór mocy	150 W
Bezpiecznik	T4AL 250 V
Wejścia audio	2 wejścia combo XLR/jack 6,35 mm (linia/mikrofon), 1 wejście AUX jack 3,5 mm
Wyjście audio	1 symetryczne wyjście XLR (System Out)
Bluetooth	Wersja 4.0 (strumieniowanie audio)
DSP	DynX z 4 presetami, korektorem 3-pasmowym, opóźnieniem
Montaż	Podstawa dla statywu 36 mm (0° i 5°), 6 punktów montażowych M10
Kąt monitora	55°
Materiał obudowy	Polipropylen
Waga	Około 16 kg (szacunkowo)
Wymiary (szer. x wys. x gł.)	Około 360 x 600 x 380 mm (szacunkowo)
Konserwacja i czyszczenie	Używać suchej szmatki. Nie otwierać urządzenia.
Bezpieczeństwo	Nie wystawiać na działanie wody ani ciepła. Używać wyłącznie zatwierdzonych akcesoriów.
Części zamienne i naprawialność	Naprawa wyłącznie przez wykwalifikowany personel. Bezpiecznik można wymienić na identyczny typ.

Często zadawane pytania - ICOA 12 A W LD Systems

Jak podłączyć urządzenie Bluetooth do głośnika ICOA 12 A W?

Aby włączyć Bluetooth, naciśnij pokrętło (enkoder), aby wejść do menu głównego, wybierz BLUETOOTH, a następnie włącz (ON). Na swoim urządzeniu źródłowym wyszukaj urządzenia i wybierz „LD ICOA® 12”. Można wówczas rozpocząć odtwarzanie. Głośność reguluje się na źródle, a ogólną głośność za pomocą pokrętła.

Jak używać głośnika jako odsłuchu scenicznego na podłodze?

Głośnik można ustawić na pochyłej ściance nachylonej pod kątem 55°, aby służył jako odsłuch sceniczny. Upewnij się, że używasz presetu DSP MONITOR, a jeśli to konieczne, obróć tubę wysokotonową o 90° w celu uzyskania optymalnego pokrycia poziomego.

Jak ustawić korektor (EQ) na głośniku?

Z głównego ekranu naciśnij pokrętło, aby wejść do menu, wybierz AUDIO, a następnie wybierz HIGH EQ, MID EQ lub LOW EQ. Obróć pokrętło, aby ustawić wartość od -10 dB do +10 dB, a następnie potwierdź naciskając.

Jak obrócić tubę wysokotonową o 90°?

Odłącz głośnik od zasilania i odczekaj 3 min. Zdejmij przednią kratkę (5 śrub imbusowych z każdej strony). Odkręć 4 śruby tuby, delikatnie ją podnieś, obróć o 90° bez uszkadzania kabla, umieść z powrotem i przykręć. Załóż kratkę. Ta czynność wymaga umiejętności technicznych; w razie wątpliwości skontaktuj się z profesjonalistą.

Jakie presety DSP są dostępne?

Presety to: FULLRANGE (szerokopasmowy), MONITOR (odsłuch sceniczny), FLAT (płaska charakterystyka) i SAT (satelita). Można je wybrać w menu AUDIO > PRESET.

Jak ustawić opóźnienie na głośniku?

W menu AUDIO wybierz DELAY. Obróć pokrętło, aby ustawić opóźnienie od 0 do 10 m (co 0,1 m). Wyświetlacz podaje wartość w metrach i stopach. 0 m wyłącza funkcję.

Czy mogę używać głośnika na zewnątrz?

Głośnik nie jest przeznaczony do użytku na zewnątrz ani w klimacie tropikalnym. Unikać wystawiania na działanie wody, wilgoci i bezpośredniego światła słonecznego.

Jak czyścić głośnik?

Użyj suchej, miękkiej szmatki. Nigdy nie używaj środków chemicznych ani ściernych. Przed czyszczeniem upewnij się, że głośnik jest odłączony od zasilania.

Co zrobić, jeśli bezpiecznik regularnie przepala się?

Wymień bezpiecznik na identyczny (T4AL 250 V). Jeśli problem będzie się powtarzał, skontaktuj się z autoryzowanym centrum serwisowym. Nigdy nie używaj bezpiecznika o innym parametrze.

Jakie akcesoria są dostępne dla ICOA 12 A W?

Opcjonalne akcesoria obejmują uniwersalny uchwyt (LDICOA12UB lub LDICOA12UBW dla białego), wyściełane pokrowiec ochronny (LDICOA12PC) oraz różne zestawy montażowe M10.

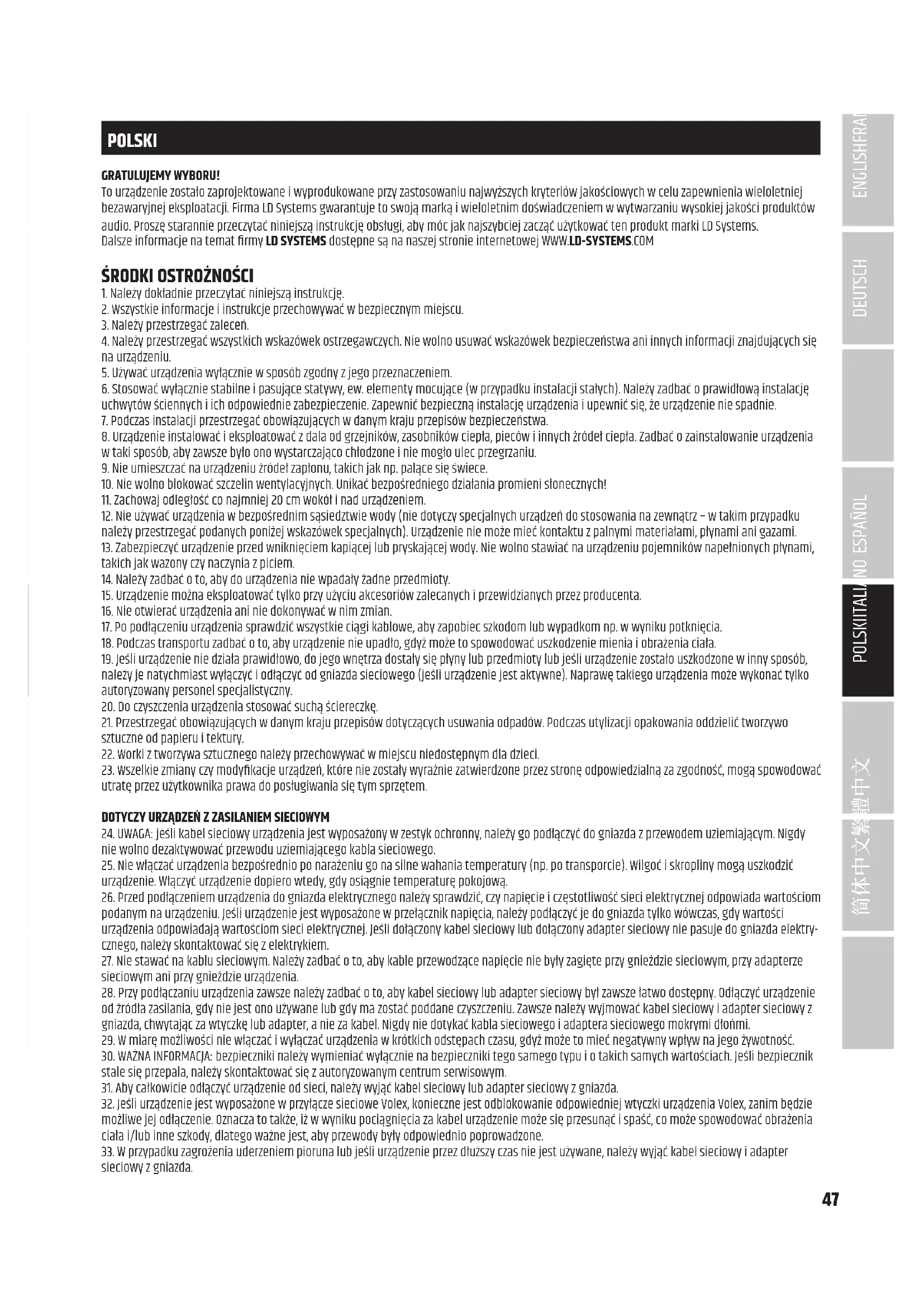

INSTRUKCJA OBSŁUGI ICOA 12 A W LD Systems

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems. Dalsze informacje na temat firmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM

ŚRODKI OSTROŻNOŚCI

1. Należy dokładnie przeczytać niniejszą instrukcję.
2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.
3. Należy przestrzegać zaleceń.
4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.
5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.
6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych). Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.
7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.
8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.
9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.
10. Nie wolno blokować szczelin wentylacyjnych. Unikać bezpośredniego działania promieni słonecznych!
11. Zachowaj odległość co najmniej 20 cm wokół i nad urządzeniem.
12. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.
13. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.
14. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.
15. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.
16. Nie otwierać urządzenia ani nie dokonywać w nim zmian.
17. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.
18. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.
19. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.
20. Do czyszczenia urządzenia stosować suchą ściereczkę.
21. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.
22. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.
23. Wszelkie zmiany czy modyfikacje urządzeń, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować utratę przez użytkownika prawa do posługiwania się tym sprzętem.
24. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.
25. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.
26. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.
27. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieżdzie sieciowym, przy adapterze sieciowym ani przy gnieżdzie urządzenia.
28. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.
29. W miarę możliwości nie włącać i wyłącać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.
30. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepała, należy skontaktować się z autoryzowanym centrum serwisowym.
31. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.
32. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.
33. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM

1. Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające doświadczenia i wiedzy.
2. Należy poinstruować dzieci, aby nie bawiły się urządzeniem.
3. Jeśli przewód zasilający jest uszkodzony, nie należy używać urządzenia. Przewód zasilający należy wymienić na odpowiedni lub specjalny podzespoł, który można uzyskać w autoryzowanym centrum serwisowym.

UWAGA:

Nigdy nie zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Czynności konserwacyjne i naprawy może przeprowadzać wyłącznie wykwalifikowany personel serwisowy.

Trójkąt równoboczny z symbolem błyskawicy sygnalizuje niezolowane, niebezpieczne napięcie we wnętrzu urządzenia, które może spowodować porażenie prądem.

Trójkąt równoboczny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i konserwacji.

Ostrzeżenie! To urządzenie przeznaczone jest do użytku do maksymalnej wysokości 2000 m n.p.m.

Ostrzeżenie! To urządzenie nie jest przewidziane do użytku w tropikalnych strefach klimatycznych.

UWAGA! WYSOKI POZIOM GŁOŚNOŚCI PRODUKTÓW AUDIO!

To urządzenie przewidziane jest do zastosowań profesjonalnych. Komercyjne stosowanie tego urządzenia podlega obowiązującym w danym kraju przepisom i wytycznym dotyczącym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowiązana do wyrażnego informowania o potencjalnym zagrożeniu dla zdrowia. Utrata słuchu w wyniku wysokiego poziomu głośności i długotrwałego narażenia: podczas stosowania tego produktu może powstać wysoki poziom ciśnienia akustycznego (SPL), który może doprowadzić do nieodwracalnego uszkodzenia słuchu u artystów, pracowników i widzów. Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB.

CHARAKTERYSTYKA

LDICOA12A(BT), LDICOA12A(BT)W

• Bardzo wszechstronne urządzenie do stosowania jako głośnik szerokopasmowy, głośnik satelitarny i monitor sceniczny
  • Dwudrogowy 12-calowy głośnik basowy
• Bluetooth® Audio-Streaming w modelu BT
  • Maks. 126 dB SPL i moc RMS 300 W
• Zastosowania pionowe i poziome dzięki współosiowej konstrukcji z obrotową tubą CD, zoptymalizowaną w oparciu o metodę BEM
  • Woofer z tubą
• Procesor DSP DynX z 4 ustawieniami wstępnymi, z 3-pasmowym equalizerem i funkcją Delay
• 2 kanały wejść liniowych/mikrofonowych z indywidualnymi regulatorami wzmocnienia, wejście jack 3,5 mm plus wyjście Mono Mix
• Mocowanie do statywu 36 mm Dual-Tilt z kątami nachylenia 0° i 5°, kąt monitora 55° ze stabilnym zamocowaniem
• 6x gniazdo M10 do mocowania zawieszenia
• Odporna na uderzenia przednia kratka zapewniająca optymalną ochronę głośnika
• 4 aluminiowe uchwyty z ergonomiczną gumowaną powierzchnią
• Szeroki wybór opcjonalnych akcesoriów instalacyjnych i transportowych

• Bardzo wszechstronne urządzenie do stosowania jako głośnik szerokopasmowy, głośnik satelitarny i monitor sceniczny
  • Dwudrogowy 15-calowy głośnik basowy
• Bluetooth® Audio-Streaming w modelu BT
  • Maks. 128 dB SPL i moc RMS 300 W
• Zastosowania pionowe i poziome dzięki współosiowej konstrukcji z obrotową tubą CD, zoptymalizowaną w oparciu o metode BEM
  • Woofer z tubą
• Procesor DSP DynX z 4 ustawieniami wstępnymi, z 3-pasmowym equalizerem i funkcją Delay
• 2 kanały wejść liniowych/mikrofonowych z indywidualnymi regulatorami wzmocnienia, wejście jack 3,5 mm plus wyjście Mono Mix
• Mocowanie do statywu 36 mm Dual-Tilt z kątami nachylenia 0° i 5°, kąt monitora 55° ze stabilnym zamocowaniem
• Odporna na uderzenia przednia kratka zapewniająca optymalną ochronę głośnika
• 4 aluminiowe uchwyty z ergonomiczną gumowaną powierzchnią
• Szeroki wybór opcjonalnych akcesoriów instalacyjnych i transportowych

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI

POWER 2 AT 100Ω 240W TO 600A FUSE TARE FUSE POWER (CONSUMPTION) 50W RIFLACE FUSE AS MARKED

3 VOL -40 dB PRESET: FULLRANGE IN: 1 2 0 dB 0 dB LINE MIC LINE MIC 6 7 AUX IN 5 8 1 INPUT 2 SYSTEM OUT

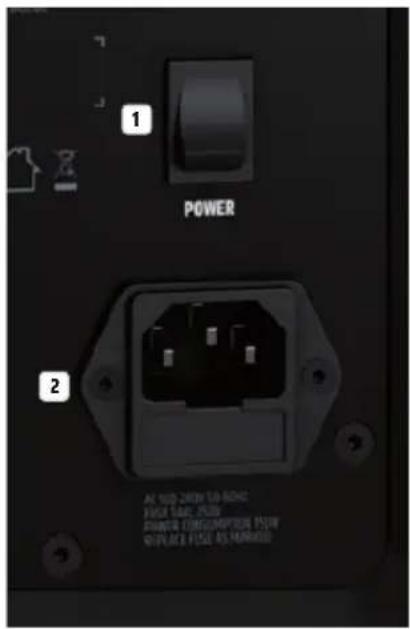

1 POWER

Włącznik i wyłącznik. Włączaj głośnik jako ostatnie urządzenie w systemie, a wyłączaj jako pierwsze.

2 GNIAZDO SIECIOWE I PODSTAWA BEZPIECZNIKOWA

Gniazdo sieciowe IEC z wbudowaną podstawą bezpiecznikową. Przewód zasilania znajduje się w zestawie.

WAŻNA WSKAZÓWKA: Bezpiecznik wymieniaj wyłącznie na bezpiecznik tego samego typu i o tych samych parametrach. Uwaga

Postępuj zgodnie z etykietą na obudowie. Jeżeli bezpiecznik zadziała powtórnie, należy zwrócić się do autoryzowanego centrum serwisowego.

3 WYŚWIETLACZ LCD

Wielofunkcyjny graficzny wyświetlacz LCD do wyświetlania całkowitej głośności, zaprogramowanych poziomów DSP i poziomów wejściowych dla kanałów 1 i 2 na wyświetlaczu głównym. W menu edycji znajdują się elementy menu, elementy podmenu i odpowiednie opcje edycji.

4 VOLUME / PUSH FOR MENU

Przy wyświetlaczu głównym całkowitą głośność można regulować bezpośrednio przez obrócenie pokrętła. Naciśnij pokrętło enkodera, aby uzyskać dostęp do menu edycji. W menu edycji można nawigować za pomocą pokrętła enkodera oraz dostosowywać ustawienia systemu i zmieniać wartości w jego odpowiednich pozycjach.

5 INPUT 1 - 2

Symetryczne wejścia audio kanałów 1 i 2 z gniazdami XLR/jack. Wejścia są odpowiednie dla sygnałów poziomu liniowego, jak również do bezpośredniego podłączenia mikrofonu. Wejścia nie są wyposażone w zasilanie fantomowe.

6 GAIN

Regulator wzmocnienia wejściowego kanałów 1 i 2. Aby uzyskać optymalny stosunek sygnału do szumu, ustaw sygnał tak wysoko, jak to możliwe. Aby uniknąć zniekształcenia sygnału lub uszkodzenia systemu, należy się również upewnić, że wskaźnik Peak na wyświetlaczu nie świeci się lub zaświeca jedynie na krótko. W razie potrzeby wyreguluj poziom wyjściowy urządzenia odtwarzającego.

7 AUX IN

Niesymetryczne wejście audio z gniazdami jack stereo 3,5 mm. Powiązany sygnał stereo jest sumowany z zewnętrznym sygnałem mono. Ustaw głośność kanału AUX IN za pomocą regulatora wzmocnienia kanału 2, w razie potrzeby również na urządzeniu wejściowym, oraz całkowitą głośność za pomocą obrotowego pokrętła regulacji głośności.

8 SYSTEM OUT

Symetryczne wyjście audio z 3-pinowym meśkim gniazdem XLR. Zastosowany sygnał wynika ze zmieszania kanałów 1 i 2 oraz AUX IN.

OBSŁUGA

WSKAZÓWKI

Gdy tylko głośnik zostanie prawidłowo podłączony do sieci i włączony, na wyświetlaczu pojawi się na krótko logo LD Systems. Wszystkie ustawienia, takie jak Preset, EQ i Delay, są wczytywane i ustawiane przed wyłączeniem głośnika. Łączność Bluetooth jest automatycznie wyłączana po ponownym uruchomieniu, jeśli była wcześniej aktywowana (w modelach z funkcją Bluetooth). Po tym procesie, który trwa około jednej sekundy, głośnik jest gotowy do pracy.

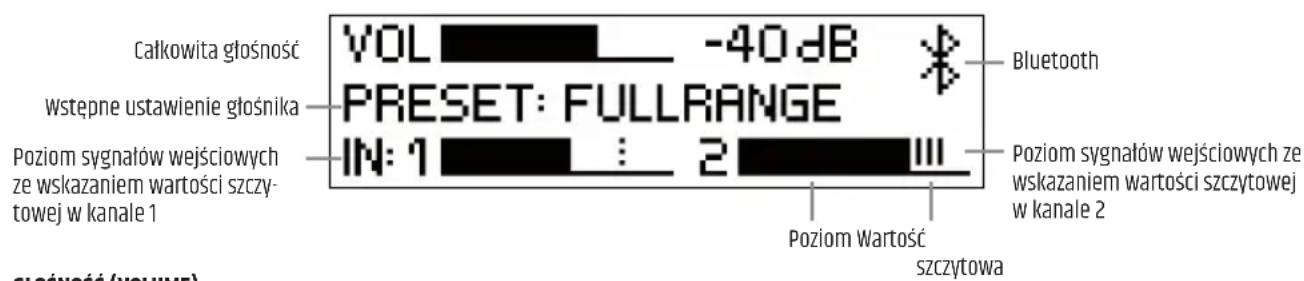

WIDOK GŁÓWNY WYŚWIETLACZA

Podczas normalnej pracy wyświetlacz główny jest aktywny, pokazując ustawioną całkowitą głośność, aktywowane ustawienia głośnika, poziomy wejściowe kanałów 1 i 2 oraz, w przypadku modeli z funkcją Bluetooth, symbol Bluetooth, gdy łączność Bluetooth jest aktywna (patrz ilustracja).

Całkowita głośność Wstępne ustawienie głośnika POziom sygnałów wejściowych ze wskazaniem wartości szczytowej w kanale 1 VOL -40 dB PRESET: FULLRANGE IN: 1 : 2 Bluetooth Poziom sygnałów wejściowych ze wskazaniem wartości szczytowej w kanale 2 Poziom Wartość szczytowa głośność (voluń)

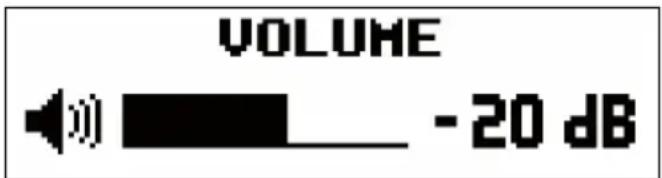

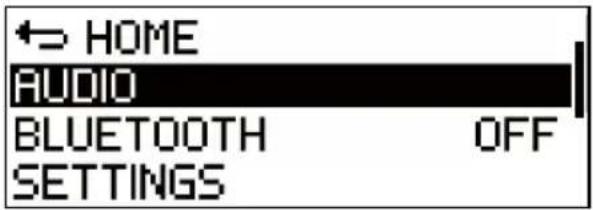

GŁOŚNOŚĆ (VOLUME)

Przy wyświetlaczu głównym całkowitą głośność można regulować bezpośrednio przez obrócenie pokrętła enkodera VOLUME / PUSH FOR MENU od -60 do +10 dB. Wyświetlacz automatycznie przełącza się do odpowiedniego widoku po obróceniu pokrętła enkodera (zobacz ilustrację poniżej). Po około 8 sekundach beczynności wyświetlacz automatycznie powraca do ekranu głównego, a naciśnięcie enkodera powoduje natychmiastowe przełączenie wyświetlacza na ekran główny.

Naciśnij pokrętło enkodera nadajnika, aby przejść do menu głównego, a następnie obracając pokrętło, wybierz pozycję menu AUDIO (na ciemnym tle). Ponownie naciśnij pokrętło, aby przejść do podmenu i wybierz żadaną pozycję, obracając pokrętło. Potwierdź ustawienia, naciskając enkoder. W przypadku zmiany wartości przez obrócenie pokrętła enkodera potwierdź tę zmianę, naciskając pokrętło. Pozycje podmenu i odpowiednie informacje można znaleźć w poniższej tabeli. Z podmenu wybierz ⬆ MAIN MENU i naciśnij pokrętło enkodera, aby powrócić do menu głównego. Wybierz ⬆ HOME z menu głównego i potwierdź, naciskając pokrętło enkodera, aby powrócić do ekranu głównego. Po około 8 sekundach beczynności automatycznie pojawi się główny ekran.

HOME AUDIO BLUETOOTH OFF SETTINGS

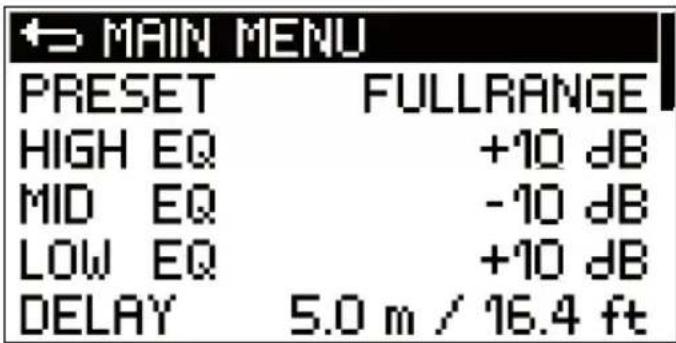

MAIN MENU PRESET FULLRANGE HIGH EQ +10 dB MID EQ -10 dB LOW EQ +10 dB DELAY 5.0 m / 16.4 ft

AUDIO (zmień wartość = obróć pokrętło enkodera, potwierdź zmianę wartości = naciśnij pokrętło enkodera)
MAIN MENU Powrót do menu głównego
PRESET Wybór ustawień wstępnych głośnika	FULL-RANGE
	MONITOR
	FLAT
	SAT
HIGH EQ Ustawienie wysokich częstotliwości od -15 dB do10 dB
MID EQ Ustawienie średnich częstotliwości od -15 dB do10 dB
LOW EQ Ustawienie niskich częstotliwości od -15 dB do10 dB
DELAY	Opóźnienie czasowe sygnału audio w krokach co 0,1 m do 10 m (0 m = OFF, wyświetlanie w metrach i stopach)

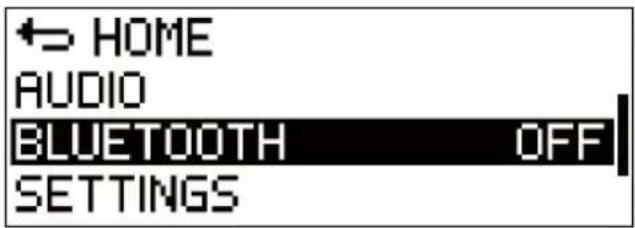

BLUETOOTH® (tylko modele LDICOA12ABT(W) i LDICOA15ABT(W))

Modele LDICOA12ABT i LDICOA15ABT są wyposażone w funkcję Bluetooth, co oznacza, że pliki audio z innego urządzenia z funkcją Bluetooth (np. smartfona, tabletu) mogą być odtwarzane przez głośniki (maksymalna odległość między oboma urządzeniami wynosi ok. 10 metrów, sygnały stereo są sumowane do sygnału monofonicznego). Aby włączyć funkcję Bluetooth, naciśnij pokrętło enkodera nadajnika, aby przejść do menu głównego, a następnie obracając pokrętło, wybierz pozycję menu BLUETOOTH (na ciemnym tle). Ponownie naciśnij pokrętło enkodera, aby przejść do podmenu, i wybierz opcję włączenia (ON) przez obrócenie pokrętła enkodera (powrót do menu głównego za pomocą przycisku [→]). Potwierdź, naciskając pokrętło enkodera, wybierz podmenu → HOME i potwierdź ponownie, naciskając pokrętło enkodera. Migająca ikona Bluetooth pojawi się teraz na wyświetlaczu głównym, włączy się funkcja Bluetooth na smartfonie lub tablecie oraz zostanie wyszukany interfejs użytkownika w poszukiwaniu dostępnych urządzeń. Wybierz „LD ICOA® 12” lub „LD ICOA® 15” i sparuj oraz podłącz urządzenie Bluetooth z modułem Bluetooth w głośniku. Po zakończeniu procesu można rozpocząć odtwarzanie dźwięku, a symbol Bluetooth na wyświetlaczu pojawi się na stałe. Jeśli połączenie Bluetooth zostanie przerwane (na przykład z powodu utraty zasięgu), dioda Bluetooth zacznie migać. Głośność jest regulowana na urządzeniu wejściowym, a całkowita głośność jest ustawiana za pomocą pokrętła enkodera. Jeśli połączenie Bluetooth z głośnikiem nie jest wymagane podczas wzmacniania dźwięku, należy wyłączyć funkcję Bluetooth w podmenu Bluetooth (BLUETOOTH OFF).

HOME AUDIO BLUETOOTH OFF SETTINGS

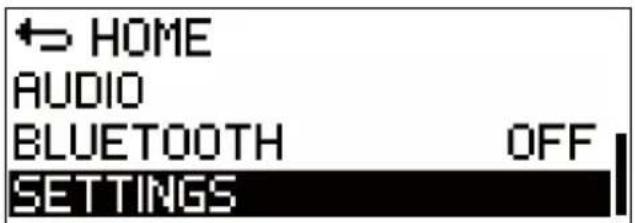

Naciśnij pokrętło enkodera nadajnika, aby przejść do menu głównego, a następnie obracając pokrętło, wybierz pozycję menu SETTINGS (na ciemnym tle). Ponownie naciśnij pokrętło, aby przejść do podmenu i wybierz żądaną pozycję, obracając pokrętło. Potwierdź ustawienia, naciskając enkoder. W przypadku zmiany wartości przez obrócenie pokrętła enkodera potwierdź tę zmianę, naciskając pokrętło. Pozycje podmenu i odpowiednie informacje można znaleźć w poniższej tabeli. Z podmenu wybierz ⬇ MAIN MENU i naciśnij pokrętło enkodera, aby powrócić do menu głównego. Wybierz ⬇ HOME z menu głównego i potwierdź, naciskając pokrętło enkodera, aby powrócić do ekranu głównego. Po około 8 sekundach beczynności automatycznie pojawi się główny ekran.

HOME AUDIO BLUETOOTH OFF SETTINGS

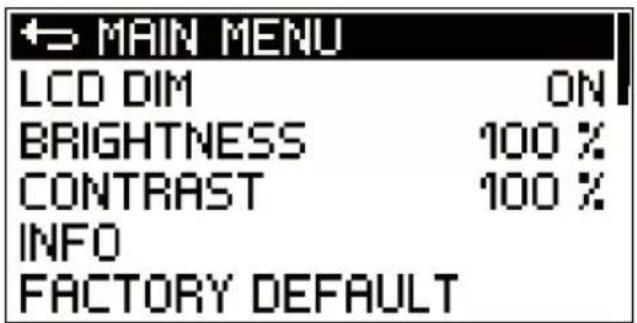

MAIN MENU LCD DIM ON BRIGHTNESS 100 % CONTRAST 100 % INFO FACTORY DEFAULT

SETTINGS (zmień wartość = obroć pokrętło enkodera; potwierdź zmianę wartości = naciśnij pokrętło enkodera)
MAIN MENU Powrót do menu głównego
LCD DIM Automatyczne przyciemnienie wyświetlacza	ON wyświetlacz ściemni się po około 8 sekundach beczynności
	OFF Wyłączenie automatycznego przyciemniania wyświetlacza
BRIGHTNESS Ustawienie jasności wyświetlacza (0-100%)
CONTRAST Ustawienie kontrastu wyświetlacza (0-100%)
INFO Wyświetlenie numeru modelu i wersji oprogramowania
FACTORY DEFAULT Przywrócenie ustawień fabrycznych (AUDIO, BLUETOOTH + SETTINGS)			CANCEL Anulowanie przywrócenia ustawień
			RESET →	SURE? YES	Zresetować do ustawień fabrycznych
				CANCEL	Anulowanie przywrócenia ustawień

CO OZNACZA SYMBOL LD SYSTEMS DynX® DSP?

DSP to skrót oznaczający cyfrowe przetwarzanie sygnału (Digital Signal Processing), Dynx® zawiera funkcje ogranicznika, korektora, kompresora i zwrotnicy. Cyfrowe przetwarzanie sygnału zapewnia optymalne odtwarzanie dźwięku z maksymalną wyrażnością, chroniąc system PA przed przeciążeniem.

JAK DZIAŁA DynX® DSP?

Funkcja limitera chroni głośniki i zapobiega zniekształceniom spowodowanym przeciążeniem. Oddzielny limiter basów, tonów średnich i wysokich tłumi sygnał, gdy tylko poziom przekracza wartość, która może mieć negatywny wpływ. Każdy limiter jest zoptymalizowany pod kątem jednego z trzech zakresów częstotliwości (limiter wielopasmowy). W ten sposób system może pracować przy wyższym ogólnym ciśnieniu akustycznym, ponieważ ekstremalne szumy sygnału są automatycznie tłumione tak, aby całkowita głośność nie musiała być zmniejszona.

Wielopasmowy equalizer obejmuje cały zakres częstotliwości i optymalizuje całkowity dźwięk systemu.

Zwrotnice głośnikowe dzielą sygnał audio w zależności od zakresu częstotliwości na odpowiednie głośniki, tj. subwoofer lub kolumny średnio- i wysokotonowe. Optymalizacja amplitudy i czasu działania zwrotnicy głośnikowej gwarantuje, że wszystkie częstotliwości są równomiernie emitowane i docierają do słuchacza w tym samym czasie.

KOŁNIERZ STATYWU

Głośnik jest wyposażony w kołnierz umożliwiający umieszczenie go pod kątem 0° (pozycja z tytułu) lub pod kątem 5° (pozycja z przodu). Przykłady zastosowania: kolumny warto ustawić pod kątem 0°, gdy publiczność słucha występu na stojaco. Jeśli publiczność siedzi, polecamy ustawienie pod kątem 5°.

WYKORZYSTANIE W FUNKCJI MONITORA PODŁOGOWEGO

Dzięki wstępnym ustawieniom monitora DSP, obrotowej tubie głośnika wysokotonowego i uniwersalnym obudowom głośniki mogą być również wykorzystywane jako pełnoprawne monitory podłogowe. Antypoślizgowe gumowe szyny zapewniająą stabilność, a nachylenie monitora wynosi 55°.

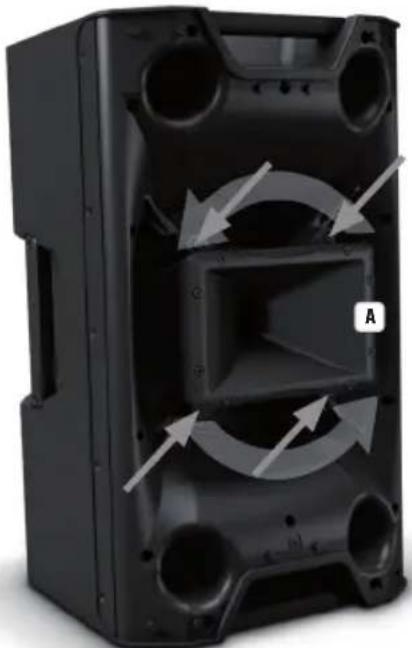

GŁOŚNIK WYSOKOTONOWY OBRACANY O 90°

Głośnik wysokotonowy może być obracany o 90° w przypadku zastosowań, w których jest zamontowany poziomo lub używany jako monitor podługowy.

WAŻNE WSKAZÓWKI!

.Ostrzeżenie: Niebezpieczeństwo porażenia prądem! Wewnątrz urządzenia znajdują się części pod niebezpiecznym napięciem! Otwieranie urządzenia oraz obracanie tuby głośnika wysokotonowego wymaga szczegółowej wiedzy specjalistycznej. Czynności te mogą być wykonywane wyłącznie przez specjalnie przeszkolony personel! Użytkownik bez odpowiednich kwalifikacji nie powinien tego robić samodzielnie, lecz skorzystać z pomocy profesjonalnych firm!

Podczas otwierania głośnika i obracania tuby głośnika wysokotonowego należy uważać, aby nie uszkodzić głośnika i uniknąć obrażeń ciała. Dokładnie wykonać każdy krok podany w instrukcji. Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia urządzenia oraz obrażenia ciała spowodowane nieprawidłową obsługa!

1. Odłączyć głośnik od sieci zasilania na wszystkich biegunach (wyciągnąć wtyczkę) i przed rozpoczęciem przebudowy odczekać około 3 minuty!
2. Odłączyć wszystkie kable podłączone do głośnika.
3. Umieścić głośnik na monitorze, zdjąć przednią kratkę z obudowy (po pięć śrub 2,5 mm z gniazdem sześciokątnym po lewej i prawej stronie obudowy).
4. Odkręcić 4-śruby, za-pomocą-tórych-tuba-głośnika-wysokotonowego-jest-przymocowana-do-obudowy (patrz-rysunek-A).
5. Teraz lekko podnieść tubę, obrócić ją o 90° i upewnić się, że przewód głośnika wysokotonowego nie jest uszkodzony.
6. Włożyć kabel głośnika wysokotonowego do rowka mocującego obok otworu montażowego i umieścić tubę z powrotem na wspornikach. Uwazać, aby nie przytrzasnąć kabla.
7. Ostrożnie przykręcić tubę i ponownie przymocować przednią kratkę do obudowy.

AKCESORIA OPCJONALNE

LDICOA12UB - Uniwersalny uchwyt do ICOA® 12 (Czarny)

LDICOA15UB - Uniwersalny uchwyt do ICOA® 15 (Czarny)

LDICOA12UBW - Uniwersalny uchwyt do ICOA® 12 (Biały)

LDICOA15UBW - Uniwersalny uchwyt do ICOA® 15 (Biały)

LDICOA12PC - wyścietana ostona ochronna dla ICOA® 12

LDICOA15PC- Wyścietana ostona ochronna dla ICOA® 15

DANE TECHNICZNE

Numer artykułu: LDICOA12A(W) LDICOA12ABT(W) LDICOA15A(W) LDICOA15ABT(W)
Rodzaj produktu: Koaksjalne głośniki PA
Typ: aktywny
Kolor obudowy: Czarny / Biały (RAL 9003)
Odbiornik audio Bluetooth: - Bluetooth 4.0 - Bluetooth 4.0
Rozmiar głośnika niskotonowego: 12" 15"
Rozmiar głośnika niskotonowego: 304,8 mm 381 mm
Magnes głośnika niskotonowego: ferrytowy
Marka głośnika niskotonowego: custom made
Tuba głośnika wysokotonowego:	Tuba CD zoptymalizowana pod kątem BEM
Rozmiar przetwornika wysokotonowego:	1"
Rozmiar przetwornika wysokotonowego:	25,4 mm
Magnes przetwornika wysokotonowego:	ferrytowy
Marka przetwornika wysokotonowego:	custom made
Cewka drgająca przetwornika wysokotonowego:	1,4"
Cewka drgająca przetwornika wysokotonowego:	35 mm
Wzmacniacz:	klasa D
Kąt emisji dźwięku (poziom x pion):	90° x 50°
Moc (RMS):	300 W
Moc (szczytowa):	1200 W
Charakterystyka częstotliwościowa:	50 Hz – 20 kHz
Częstotliwość zwrotnicy:	2 kHz

Maks. SPL (szczytowy) 126 dB 128 dB

Wyłączniki ochronne: ogranicznik wielopasmowy, zabezpieczenie przed przegrzaniem, zwarciami i przepięciami

Elementy obsługowe: Włącznik/wyłącznik, pokrętło enkodera, dwukrotne wzmocnienie

Wskaźniki: Wyświetlacz LCD

Wejścia mikrofonowe/liniowe: 2

Przyłącza wejścia mikrofonowego/liniowego: Gniazda combo jack XLR / 6,3 mm (symetryczne)

Wejścia liniowe: 1

Gniazda wejścia liniowego: 3,5 mm jack stereo

Wyjścia liniowe: 1

Przyłącza wyjścia liniowego: XLR

Przetwornik AD/DA Częstotliwość próbkowania: 48 kHz

Przetwornik AD/DA Rozdzielczość: 24-bitowa

Zasilanie: SMPS

Napięcie robocze: 100 V – 240 V AC, 50–60 Hz

Bezpiecznik: T4AL 250 V

Pobór mocy: 150 W

Temperatura otoczenia (w czasie pracy): 0-40°C

Wilgotność względna powietrza: <80% (bez kondensacji)

Material obudowy: polipropylen

Konstrukcja obudowy: bass reflex

Mocowanie: Kołnierz 36 mm (0°, 5°), 6x gniazdo M10 do mocowania zawieszenia

Nachylenie monitora odsłuchowego: 55°

Wymiary (szer. x wys. x gł.): 375 x 635 x 396 mm 416 x 695 x 415 mm

Masa: 19,9 kg 24,3 kg

Akcesoria zawarte w zestawie: kabel zasilania

Pozostałe cechy: 4 uchwyty, 6 x M10 punkty mocowania zawieszenia, gumowe szyny do zestawu odsłuchowego, wytrzymała przednia kratka,

DSP z funkcjami User-EQ i Delay

DEKLARACJE PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

Oświadczenie FCC

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia. To urządzenie spełnia wymagania zawarte w części 15 przepisów FCC. Działanie urządzenia musi spełniać dwa warunki:

(1) To urządzenie nie może powodować szkodliwych zakłóceń oraz
(2) Urządzenie musi być odporne na wszelkie zakłócenia, również zakłócenia powodujące nieprawidłowe działanie

UWAGA: Urządzenie zostało sprawdzone i uznane za zgodne z wymaganiami dotyczącymi urządzeń cyfrowych klasy B zgodnie z częścią 15

przepisów FCC. Wymagania te opracowane zostały w celu zapewnienia należytej ochrony przed szkodliwym wpływem urządzeń stosowanych w warunkach domowych. Niniejsze urządzenie wytwarza, używa i może emitować częstotliwość radiową. Jeśli jest zainstalowane i używane niezgodnie z instrukcją, może emitować szkodliwe zakłócenia sygnałów radiowych. Nie można jednak zagwarantować, że w przypadku konkretnej instalacji zakłócenia nie wystąpią. Jeśli niniejsze urządzenie wywołuje zakłócenia w odbiorze radiowym lub telewizyjnym, które można zidentyfikować poprzez wyłączenie i ponowne włączenie urządzenia, użytkownik powinien podjąć próbę usunięcia zakłoceń w następujący sposób:

• Zmienić ustawienie lub położenie anteny odbiorczej.
• Zwiększyć odstęp pomiędzy urządzeniem a odbiornikiem.
• Podłączyć urządzenie do innego gniazda elektrycznego tak, aby było zasilane z innego obwodu niż odbiornik.
• Skonsultować się ze sprzedawcą lub technikiem RTV w celu uzyskania pomocy.

Deklaracja zgodności CE

Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie):

dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych (2014/53/UE) od czerwca 2017 r.

dyrektywa niskonapięciowa (2014/35/UE)

dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE)

dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE)

Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com.

Ponadto zapytania w tej sprawie można przesyłać na adres e-mail [e-mail].

Adam Hall GmbH niniejszym oświadcza, że ten typ sprzętu radiowego jest zgodny z dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem

Dostępny adres internetowy: www.adamhall.com/compliance/

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!
