Produkttyp	Aktiver koaxialer Beschallungslautsprecher
Marke	LD Systems
Modell	ICOA 12 A W (weiß)
Kategorie	Lautsprecher
Tieftönerdurchmesser	12 Zoll (304,8 mm)
Hochtönerdurchmesser	1 Zoll (25,4 mm) mit drehbarem Horn
Abstrahlwinkel (H x V)	90° x 50°
RMS-Leistung	300 W
Spitzenleistung	1200 W
Max. SPL (Spitze)	126 dB
Frequenzgang	50 Hz - 20 kHz
Übergangsfrequenz	2 kHz
Verstärker	Klasse D
Stromversorgung	100-240 V AC, 50-60 Hz
Stromverbrauch	150 W
Sicherung	T4AL 250 V
Audioeingänge	2 Combo XLR/Klinke 6,35 mm (Line/Mic), 1 AUX-Eingang 3,5 mm Klinke
Audioausgang	1 symmetrischer XLR-Ausgang (System Out)
Bluetooth	Version 4.0 (Audio-Streaming)
DSP	DynX mit 4 Presets, 3-Band EQ, Delay
Montage	Stativflansch 36 mm (0° und 5°), 6 M10 Aufhängepunkte
Monitorwinkel	55°
Gehäusematerial	Polypropylen
Gewicht	Ca. 16 kg (Schätzung)
Abmessungen (B x H x T)	Ca. 360 x 600 x 380 mm (Schätzung)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen. Gerät nicht öffnen.
Sicherheit	Nicht Wasser oder Wärme aussetzen. Nur zugelassenes Zubehör verwenden.
Ersatzteile und Reparierbarkeit	Reparatur nur durch qualifiziertes Personal. Sicherung nur durch gleichen Typ ersetzen.

Häufig gestellte Fragen - ICOA 12 A W LD Systems

Wie verbinde ich ein Bluetooth-Gerät mit dem ICOA 12 A W Lautsprecher?

Um Bluetooth zu aktivieren, drücken Sie den Drehregler, um zum Hauptmenü zu gelangen, wählen Sie BLUETOOTH und schalten Sie es ein (ON). Suchen Sie auf Ihrem Quellgerät nach Geräten und wählen Sie «LD ICOA® 12». Die Audiowiedergabe kann dann starten. Die Lautstärke wird an der Quelle und die Gesamtlautstärke über den Drehregler eingestellt.

Wie verwende ich den Lautsprecher als Bodenmonitor?

Der Lautsprecher kann auf die um 55° geneigte Schräge gestellt werden, um als Bühnenmonitor zu dienen. Stellen Sie sicher, dass Sie das DSP-Preset MONITOR verwenden und drehen Sie bei Bedarf das Hochtonhorn um 90° für eine optimale horizontale Abdeckung.

Wie stelle ich den Equalizer (EQ) am Lautsprecher ein?

Drücken Sie vom Hauptbildschirm aus den Drehregler, um ins Menü zu gelangen, wählen Sie AUDIO, dann HIGH EQ, MID EQ oder LOW EQ. Drehen Sie den Regler, um den Wert von -10 dB bis +10 dB anzupassen, und bestätigen Sie durch Drücken.

Wie drehe ich das Hochtonhorn um 90°?

Trennen Sie den Lautsprecher vom Stromnetz und warten Sie 3 Minuten. Entfernen Sie das Frontgitter (5 Innensechskantschrauben auf jeder Seite). Lösen Sie die 4 Schrauben des Horns, heben Sie es vorsichtig an, drehen Sie es um 90° ohne das Kabel zu beschädigen, setzen Sie es wieder ein und schrauben Sie es fest. Setzen Sie das Gitter wieder auf. Dieser Vorgang erfordert technisches Geschick; bei Unsicherheit wenden Sie sich an einen Fachmann.

Welche DSP-Presets sind verfügbar?

Die Presets sind: FULLRANGE (Vollbereich), MONITOR (Bühnenmonitor), FLAT (lineare Antwort) und SAT (Satellit). Sie können sie im Menü AUDIO > PRESET auswählen.

Wie stelle ich die Verzögerung (Delay) am Lautsprecher ein?

Im Menü AUDIO wählen Sie DELAY. Drehen Sie den Regler, um die Verzögerung von 0 bis 10 m (in Schritten von 0,1 m) einzustellen. Die Anzeige zeigt den Wert in Metern und Fuß an. 0 m deaktiviert die Funktion.

Kann ich den Lautsprecher im Freien verwenden?

Der Lautsprecher ist nicht für den Einsatz im Freien oder in tropischem Klima ausgelegt. Vermeiden Sie den Kontakt mit Wasser, Feuchtigkeit und direkter Sonneneinstrahlung.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals chemische oder scheuernde Reinigungsmittel. Stellen Sie sicher, dass der Lautsprecher vor der Reinigung vom Netz getrennt ist.

Was tun, wenn die Sicherung regelmäßig durchbrennt?

Ersetzen Sie die Sicherung durch eine identische Sicherung (T4AL 250 V). Wenn das Problem weiterhin besteht, wenden Sie sich an eine autorisierte Reparaturwerkstatt. Verwenden Sie niemals eine Sicherung mit einem anderen Nennwert.

Welches Zubehör ist für den ICOA 12 A W erhältlich?

Das optionale Zubehör umfasst eine Universalhalterung (LDICOA12UB oder LDICOA12UBW für weiß), eine gepolsterte Schutzhülle (LDICOA12PC) und verschiedene M10-Montagesets.

BEDIENUNGSANLEITUNG ICOA 12 A W LD Systems

SICHERHEITSHINWEISE 14

EIGENSCHAFTEN 15

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 16

BEDIENUNG 17

STATIVFLANSCH 20

VERWENDUNG ALS BODENMONITOR 21

HOCHTONHORN UM 90° DREHEN 21

OPTIONALES ZUBEHÖR 22

TECHNISCHE DATEN 22

HERSTELLERERKLÄRUNGEN 23

FRANCAIS

CONSIGNES DE SÉCURITÉ 25

CARACTÉRISTIQUES 26

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE 27

UTILISATION 28

BRIDE SUPPORT 31

UTILISATION COMME RETOUR DE SCÈNE AU SOL 32

TOURNER LE PAVILLON D'AIGUS À 90° 32

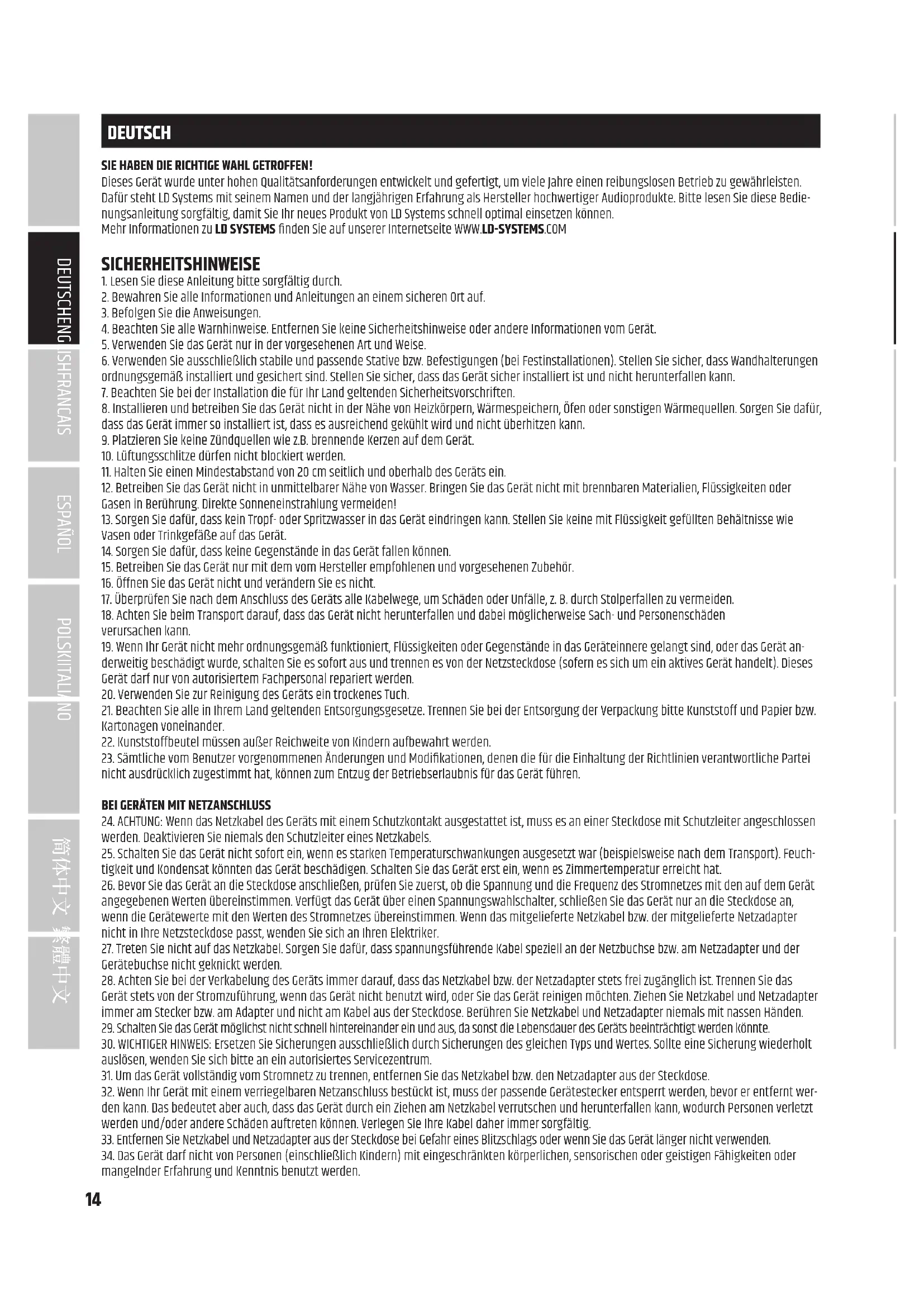

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.

12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!

13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

11. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.

12. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.

13. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EIGENSCHAFTEN

LDICOA12A(BT), LDICOA12A(BT)W

• Echter Allrounder für Fullrange-, Satelliten- und Monitor-Anwendungen
  • 2-Wege Lautsprecher mit 12" Tieftöner
• Bluetooth® Audio-Streaming beim BT-Modell
• 126 dB max. SPL und 300 W RMS-Leistung
• Vertikale und horizontale Anwendung durch koaxialen Aufbau mit drehbarem, BEM-optimiertem CD-Horn
  • Horngeladener Woofer
• DynX DSP mit 4 Presets mit 3-Band-EQ und Delay-Funktion
  • 2 Line/Mic Eingangskanäle mit individuellen Gain-Reglern, 3,5mm Klinkeneingang plus Mono Mix Ausgang
• 36 mm Dual-Tilt Stativaufnahme mit 0° und 5° Neigungswinkel, 55° Monitorwinkel mit stabilem Stand
• 6 x M10 Flugpunkte
• Stoßsicheres Frontgitter zum optimalen Schutz des Lautsprechers
• 4 Aluminiumgriffe mit ergonomischer, gummierter Oberfläche
• Umfangreiches, optional erhältliches Zubehör für Installation und Transport

• Echter Allrounder für Fullrange-, Satelliten- und Monitor-Anwendungen
  • 2-Wege Lautsprecher mit 15" Tieftöner
• Bluetooth® Audio-Streaming beim BT-Modell
• 128 dB max. SPL und 300 W RMS-Leistung
• Vertikale und horizontale Anwendung durch koaxialen Aufbau mit drehbarem, BEM-optimiertem CD-Horn
  • Horngeladener Woofer
• DynX DSP mit 4 Presets, 3-Band-EQ und Delay-Funktion
  • 2 Line/Mic Eingangskanäle mit individuellen Gain-Reglern, 3,5mm Klinkeneingang plus Mono Mix Ausgang
• 36 mm Dual-Tilt Stativaufnahme mit 0° und 5° Neigungswinkel, 55° Monitorwinkel mit stabilem Stand
• Stoßsicheres Frontgitter zum optimalen Schutz des Lautsprechers
• 4 Aluminiumgriffe mit ergonomischer, gummierter Oberfläche
• Umfangreiches, optional erhältliches Zubehör für Installation und Transport

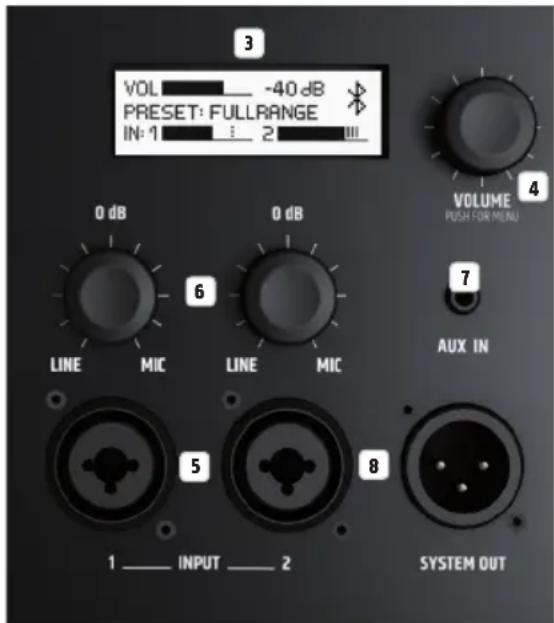

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

POWER AL 100-240V 50 GBW FUSE TAIL 250V POWER CONSUMPTION 150V RIP LATE FUSE REMARKED

3 VOL -40 dB PRESET: FULLRANGE IN: 1 : 2 III 0 dB 0 dB LINE MIC LINE MIC 6 7 AUX IN 5 8 1 INPUT 2 SYSTEM OUT VOLUME PUSH FOR MENU

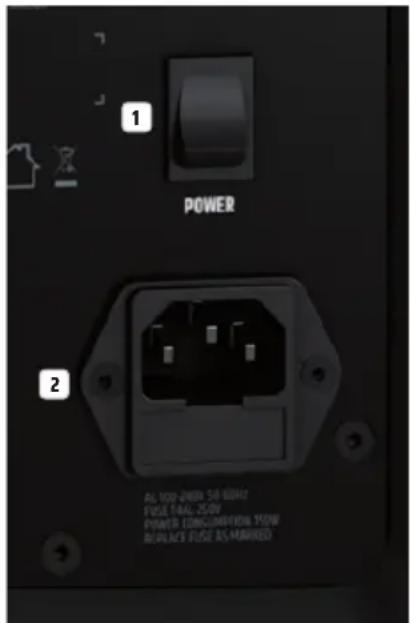

1 POWER

Ein- und Ausschalter. Schalten Sie den Lautsprecher stets als letztes Gerät in der Signalkette ein und als erstes Gerät wieder aus.

2 NETZBUCHSE UND SICHERUNGSHALTER

IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang.

WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Achten

Sie auf den Aufdruck auf dem Gehäuse. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

3 LC DISPLAY

Multifunktionales Grafik-LC-Display für die Anzeige der Gesamtlautstärke, des DSP-Presets und der Eingangspegel für die Kanäle 1 und 2 in der Hauptanzeige. Im Bearbeitungsmenü werden die Menüpunkte, die Untermenüpunkte und die entsprechenden Bearbeitungsoptionen angezeigt.

4 VOLUME / PUSH FOR MENU

Ausgehend von der Hauptanzeige kann die Gesamtlautstärke direkt durch Drehen des Dreh-Drück-Encoders eingestellt werden. Drücken Sie auf den Dreh-Drück-Encoder, um ins Bearbeitungsmenü zu gelangen. Navigieren Sie mit Hilfe des Dreh-Drück-Encoders im Bearbeitungsmenü, passen Systemeinstellungen an und ändern Werte in den entsprechenden Menüpunkten.

5 INPUT 1 - 2

Symmetrische Audioeingänge der Kanäle 1 und 2 mit XLR/Klinke Kombibuchsen. Die Eingänge sind sowohl für Signale mit Line-Pegel als auch zum direkten Anschließen eines Mikrofons geeignet. Die Eingänge sind nicht mit einer Phantomspeisung ausgestattet.

6 GAIN

Regler für die Eingangsverstärkung der Kanäle 1 und 2. Für einen optimalen Rauschabstand pegeln Sie ein Signal so hoch wie möglich ein, sorgen aber dafür, dass die Peak-Anzeige im Display nicht oder nur kurzzeitig erscheint, um Signalverzerrungen und Schäden am System zu vermeiden. Passen Sie ggf. auch den Ausgangspegel des Zuspielgeräts an.

7 AUX IN

Unsymmetrischer Audioeingang mit 3,5mm Stereo-Klinkenbuchse. Ein anliegendes Stereosignal wird intern Mono summiert. Regeln Sie die Lautstärke für den AUX IN-Kanal mit Hilfe des Gain-Reglers von Kanal 2, ggf. auch am Zuspielgerät und die Gesamtlautstärke mit Hilfe des Dreh-Drück-Encoders.

8 SYSTEM OUT

Symmetrischer Audioausgang mit männlicher 3-Pol XLR-Buchse. Das anliegende Signal ist ein Mix aus Kanal 1 und 2 und AUX IN.

BEDIENUNG

HINWEISE

Sobald der Lautsprecher korrekt am Stromnetz angeschlossen und eingeschaltet wird, erscheint das LD Systems Logo für kurze Zeit im Display. Alle Einstellungen, wie z.B. Preset, EQ und Delay werden geladen, so, wie sie vor dem Ausschalten des Lautsprechers eingestellt waren. Bluetooth wird bei einem Neustart automatisch deaktiviert, falls Bluetooth zuvor aktiviert war (bei den Modellen mit Bluetooth). Nach diesem Vorgang, der nur etwa eine Sekunde dauert, ist der Lautsprecher betriebsbereit.

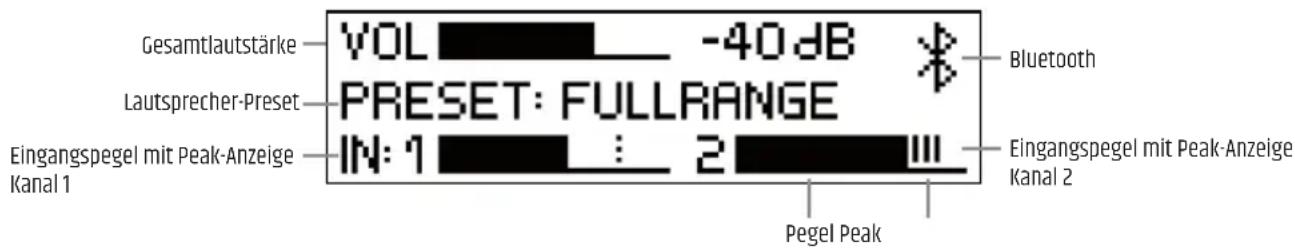

DISPLAY HAUPTANZEIGE

Im normalen Betrieb ist die Hauptanzeige aktiviert, dabei werden im Display die eingestellte Gesamtlautstärke, das aktivierte Lautsprecher-Preset, die Eingangspegel der Kanäle 1 und 2 und bei Modellen mit Bluetooth-Funktion das Bluetooth-Symbol angezeigt, wenn Bluetooth aktiviert ist (siehe Abbildung).

Gesamtlautstärke VOL -40 dB Lautsprecher-Preset PRESET: FULLRANGE Eingangspegel mit Peak-Anzeige Kanal 1 IN: 1 : 2 Bluetooth Eingangspegel mit Peak-Anzeige Kanal 2 Pegel Peak

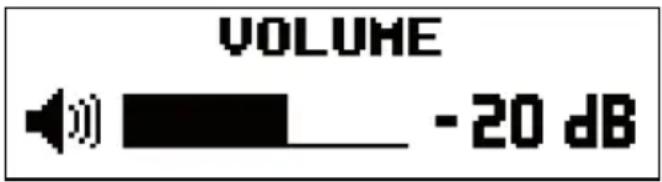

LAUTSTÄRKE (VOLUME)

Ausgehend von der Hauptanzeige kann die Gesamtlautstärke direkt durch Drehen des Dreh-Drück-Encoders VOLUME / PUSH FOR MENU von -60 bis +10 dB eingestellt werden. Die Anzeige im Display wechselt beim Drehen des Encoders automatisch zur entsprechenden Darstellung (siehe Abbildung unten). Nach circa 8 Sekunden Inaktivität wird automatisch wieder die Hauptanzeige angezeigt, durch Drücken auf den Encoder wechselt die Anzeige sofort zur Hauptanzeige.

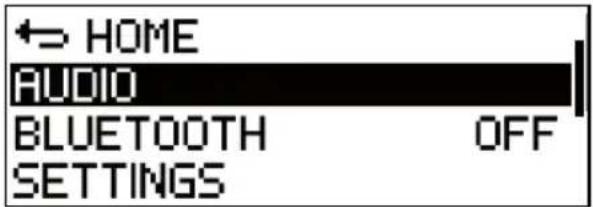

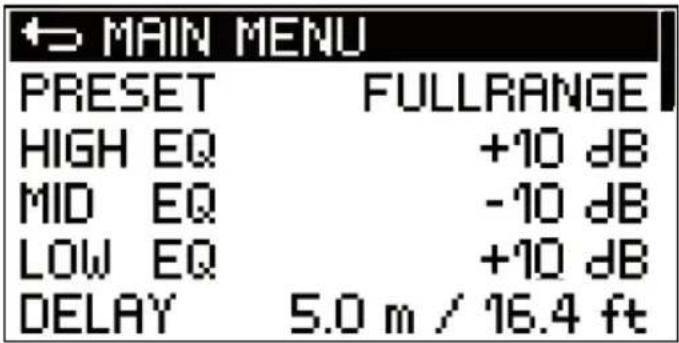

AUDIOINSTELLUNGEN (AUDIO)

Drücken Sie auf den Dreh-Drück-Encoder, um in das Hauptmenü zu gelangen und wählen dann durch Drehen des Encoders den Menüpunkt AUDIO aus (dunkel hinterlegt). Drücken Sie wiederum auf den Encoder, um ins Untermenü zu gelangen und wählen den gewünschten Untermenüpunkt durch Drehen des Encoders aus. Bestätigen Sie durch Drücken auf den Encoder. Ändern Sie einen Wert durch Drehen des Encoders, bestätigen Sie die Wertänderung durch Drücken des Encoders. Entnehmen Sie die Untermenüpunkte und die entsprechenden Informationen dazu aus nachfolgender Tabelle. Wählen Sie im Untermenü ⬆ MAIN MENU und drücken auf den Encoder, um zum Hauptmenü zurückzugelangen, wählen Sie im Hauptmenü ⬆ HOME, bestätigen durch Drücken auf den Encoder, um dann zur Hauptanzeige zurückzukehren. Nach circa 8 Sekunden Inaktivität wird die Hauptanzeige automatisch angezeigt.

HOME AUDIO BLUETOOTH OFF SETTINGS

MAIN MENU PRESET FULLRANGE HIGH EQ +10 dB MID EQ -10 dB LOW EQ +10 dB DELAY 5.0 m / 16.4 ft

AUDIO (Wert ändern = Encoder drehen, Wertänderung bestätigen = Encoder drücken)
MAIN MENU Zurück zum Hauptmenü
PRESET Auswahl des Lautsprecher-Presets FULL-	RANGE
	MONITOR
	FLAT
	SAT
HIGH EQ Einstellen der Höhenfrequenzen von -10dB bis +10dB
MID EQ Einstellen der Mittenfrequenzen von -10dB bis +10dB
LOW EQ Einstellen der Bassfrequenzen von -10dB bis +10dB
DELAY	Zeitverzögerung des Audiosignals in 0,1m Schritten bis 10m (0m = OFF, Anzeige in Meter und Feet)

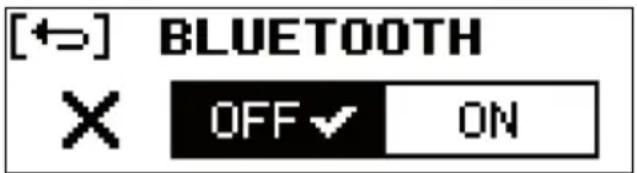

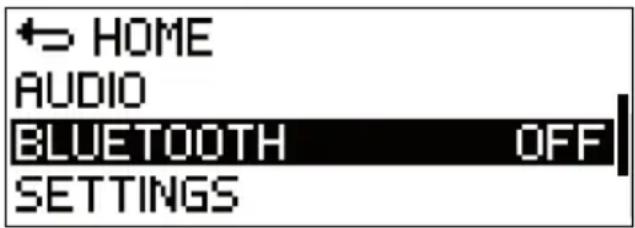

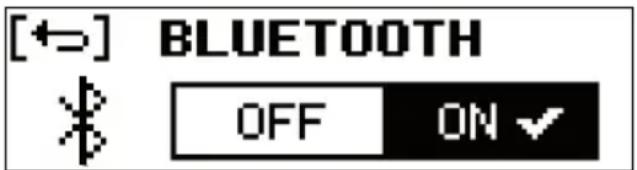

BLUETOOTH® (nur Modelle LDICOA12ABT(W) und LDICOA15ABT(W))

Die Modelle LDICOA12ABT und LDICOA15ABT sind mit Bluetooth ausgestattet, was bedeutet, dass Audio-Dateien eines anderen Bluetooth-Geräts (z.B. Smartphone, Tablet) über die Lautsprecher wiedergegeben werden können (maximale Entfernung zwischen beiden Geräten ca. 10 Meter, Stereo-Signale werden intern Mono-summiert). Drücken Sie zum Aktivieren von Bluetooth auf den Dreh-Drück-Encoder, um in das Hauptmenü zu gelangen und wählen dann durch Drehen des Encoders den Menüpunkt BLUETOOTH aus (dunkel hinterlegt). Drücken Sie wiederum auf den Encoder, um ins Untermenü zu gelangen und wählen durch Drehen des Encoders ON aus (zurück zum Hauptmenü mit [→]). Bestätigen Sie durch Drücken auf den Encoder, wählen den Untermenüpunkt → HOME aus und bestätigen abermals durch Drücken auf den Encoder. Ein blinkendes Bluetooth-Symbol erscheint nun in der Hauptanzeige, aktivieren Sie Bluetooth auf Ihrem Smartphone oder Tablet und suchen auf der Benutzeroberfläche nach verfügbaren Geräten. Wählen Sie den Eintrag „LD ICOA® 12“ bzw. „LD ICOA® 15“ und koppeln und verbinden damit Ihr Bluetooth-Gerät mit der Bluetooth-Einheit des Lautsprechers. Sobald der Vorgang abgeschlossen ist, kann die Audiowiedergabe gestartet werden, das Bluetooth-Symbol im Display erscheint nun permanent. Wird die Bluetooth-Verbindung unterbrochen (z.B. überschreiten der Reichweite), beginnt das Bluetooth-Symbol wieder zu blinken. Die Lautstärkeeinstellung erfolgt am Zuspielgerät und mit Hilfe des Encoders wird die Gesamtlautstärke eingestellt. Wenn eine Bluetooth-Verbindung zum Lautsprecher während einer Beschallung nicht benötigt wird, deaktivieren Sie Bluetooth im Bluetooth Untermenü (BLUETOOTH OFF).

HOME AUDIO BLUETOOTH OFF SETTINGS

[←] BLUETOOTH × OFF ON

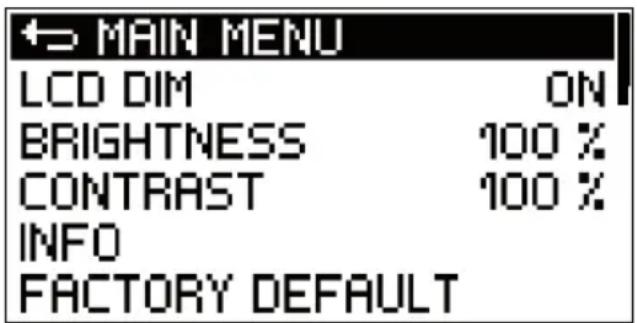

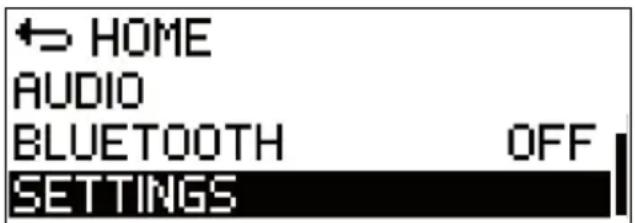

SYSTEMEINSTELLUNGEN (SETTINGS)

Drücken Sie auf den Dreh-Drück-Encoder, um in das Hauptmenü zu gelangen und wählen dann durch Drehen des Encoders den Menüpunkt SETTINGS aus (dunkel hinterlegt). Drücken Sie wiederum auf den Encoder, um ins Untermenü zu gelangen und wählen den gewünschten Untermenüpunkt durch Drehen des Encoders aus. Bestätigen Sie durch Drücken auf den Encoder. Ändern Sie einen Wert durch Drehen des Encoders, bestätigen Sie die Wertänderung durch Drücken des Encoders. Entnehmen Sie die Untermenüpunkte und die entsprechenden Informationen dazu aus nachfolgender Tabelle. Wählen Sie im Untermenü → MAIN MENU und drücken auf den Encoder, um zum Hauptmenü zurückzugelangen, wählen Sie im Hauptmenü → HOME, bestätigen durch Drücken auf den Encoder, um dann zur Hauptanzeige zurückzukehren. Nach circa 8 Sekunden Inaktivität wird die Hauptanzeige automatisch angezeigt.

HOME AUDIO BLUETOOTH OFF SETTINGS

MAIN MENU LCD DIM ON BRIGHTNESS 100 % CONTRAST 100 % INFO FACTORY DEFAULT

SETTINGS (Wert bzw. Status ändern = Encoder drehen, Wertänderung bestätigen bzw. Informationen abfragen = Encoder drücken)
→MAIN MENU Zurück zum Hauptmenü
LCD DIM	Automatische Display-Abdunklung	ON	Display wird nach ca. 8 Sekunden Inaktivität automatisch abgedunkelt
		OFF Automatische Display-Abdunklung ausgeschaltet
BRIGHTNESS Einstellen der Display-Helligkeit (0 - 100%)
CONTRAST Einstellen des Display-Kontrasts (0 - 100%)
INFO Anzeige von Modellnummer und Software-Version
FACTORY DEFAULT Zurücksetzen auf Werkseinstellungen (AUDIO, BLUETOOTH + SETTINGS)			CANCEL Zurücksetzen abbrechen
			RESET →	SURE? YES Zurücksetzen durchführen
				CANCEL	Zurücksetzen abbrechen

DSP ist die Abkürzung für Digital Signal Processing (Digitale Signalverarbeitung), DynX® beinhaltet die Funktionen Limiter, EQ, Kompressor und Frequenzweiche. Die digitale Signalverarbeitung gewährleistet eine optimale Audiowiedergabe mit maximaler Klarheit und schützt gleichzeitig das PA-System vor Überlastung.

WAS GENAU BEWIRKT DynX® DSP?

Die Limiter-Funktion schützt die Lautsprecher und verhindert durch Übersteuerung verursachte Verzerrungen. Separate Limiter für den Bass-Mitten- und Höhenbereich schwächen das Signal ab, sobald der Pegel einen Wert übersteigt, der sich negativ auswirken könnte. Jeder Limiter ist für einen der drei nahtlos aneinander anschließenden Frequenzbereiche optimiert (Multiband-Limiter). Das System lässt sich auf diese Weise mit einem insgesamt höheren Schalldruck betreiben, da extreme Signalspitzen automatisch abgeschwächt werden, sodass die Gesamtlautstärke nicht reduziert werden muss.

Der Multiband-EQ bearbeitet den gesamten Frequenzbereich und optimiert den Gesamtklang des Systems.

Die Frequenzweichen teilen das Audiosignal je nach Frequenzbereich den jeweiligen Lautsprechern, also dem Subwoofer bzw. den Mitten- und Hochtönern der Array-Säule zu. Die Amplituden- und Laufzeit-Optimierung der Frequenzweichen sorgt dafür, dass alle Frequenzen gleichmäßig ausgegeben werden und den Zuhörer zeitgleich erreichen.

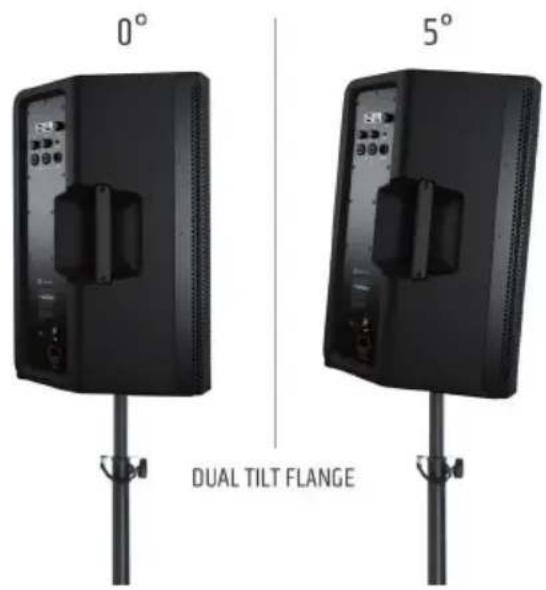

STATIVFLANSCH

0° 5° DUAL TILT FLANGE

Die Lautsprecher verfügen über einen Stativflansch mit einer Stativaufnahme mit 0° Winkelung (Position hinten) und einer Stativaufnahme mit 5° Neigungswinkel (Position vorne). Anwendungsbeispiele: Verwenden Sie die Stativaufnahme mit 0° Winkelung für die Beschallung von stehendem Publikum und die Stativaufnahme mit 5° Neigungswinkel für die Beschallung von sitzendem Publikum.

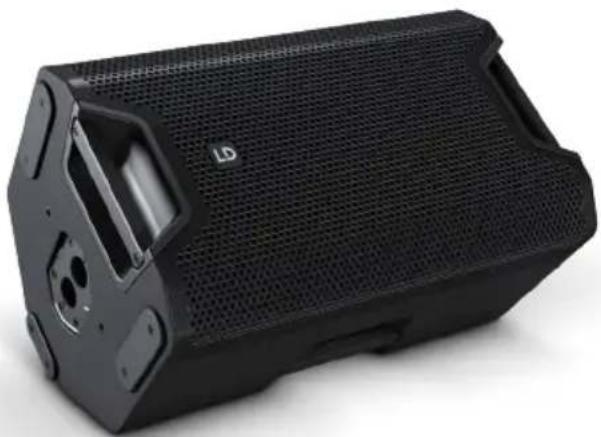

VERWENDUNG ALS BODENMONITOR

Dank des Monitor DSP-Presets, des drehbaren Hochtonhorns und ihrer Universalgehäuse können die Lautsprecher auch als vollwertige Bodenmonitore eingesetzt werden. Rutschfeste Gummischienen sorgen für einen sicheren Stand, der Monitorwinkel beträgt 55°.

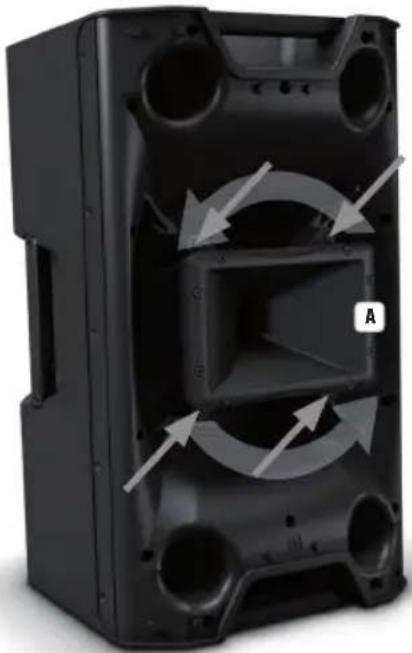

HOCHTONHORN UM 90° DREHEN

Das Hochtonhorn lässt sich für Anwendungen, bei denen der Lautsprecher horizontal montiert oder als Bodenmonitor eingesetzt wird, um 90° drehen.

WICHTIGE HINWEISE!

Warnung: Stromschlaggefahr! Im Geräteinneren befinden sich gefährliche Spannungen!

Das öffnen des Geräts und das Drehen des Hochtonhorns erfordert detailliertes Fachwissen und darf nur von speziell ausgebildetem Personal durchgeführt werden! Wenn Sie diese Qualifikation nicht haben, versuchen Sie nicht, den Eingriff selbst vorzunehmen, sondern nutzen Sie die Hilfe von professionellen Unternehmen!

Gehen Sie beim Öffnen des Lautsprechers und beim Drehen des Hochtonhorns sehr behutsam vor, um den Lautsprecher nicht zu beschädigen und um Personenschäden zu vermeiden. Befolgen Sie jeden Schritt der Anleitung genau. Der Hersteller haftet nicht für etwaige Schäden an Geräten, sowie Personenschäden, die durch unsachgemäße Handhabung entstehen!

1. Trennen Sie den Lautsprecher allpolig vom Stromnetz (Netzstecker ziehen) und warten circa 3 Minuten, bevor Sie mit dem Umbau beginnen!
2. Trennen Sie alle angeschlossenen Kabel vom Lautsprecher.
3. Legen Sie den Lautsprecher auf die Monitorschräge, entfernen das Frontgitter vom Gehäuse (je fünf Schrauben für 2,5mm Innensechskantwerkzeuge links und rechts am Gehäuse).
4. Lösen Sie die 4 Schrauben, mit dem das Hochtonhorn am Gehäuse befestigt ist (siehe Abbildung A).
5. Heben Sie nun das Horn leicht an, drehen es um 90° und achten dabei darauf, dass das Hochtönerkabel nicht beschädigt wird.
6. Führen Sie das Hochtönerkabel in die dafür vorgesehene Haltenut neben dem Befestigungsloch ein und setzen das Horn wieder auf die Halterungen. Achten Sie dabei darauf, dass das Kabel nicht eingeklemmt ist.
7. Schrauben Sie das Horn sorgfältig fest und montieren das Frontgitter wieder am Gehäuse.

OPTIONALES ZUBEHÖR

LDICOA12UB - Universalhalterung für ICOA® 12 (schwarz)

LDICOA15UB - Universalhalterung für ICOA® 15 (schwarz)

LDICOA12UBW - Universalhalterung für ICOA® 12 (weiß)

LDICOA15UBW - Universalhalterung für ICOA® 15 (weiß)

LDICOA12PC - Gepolsterte Schutzhülle für ICOA® 12

LDICOA15PC - Gepolsterte Schutzhülle für ICOA® 15

TECHNISCHE DATEN

Artikelnummer: LDICOA12A(W) LDICOA12ABT(W) LDICOA15A(W) LDICOA15ABT(W)
Produktart: Coaxial PA-Lautsprecher
Typ: Aktiv
Gehäusefarbe: schwarz / weiß (RAL 9003)
Bluetooth-Audioempfänger: - Bluetooth 4.0 - Bluetooth 4.0
Größe Tieftöner: 12" 15"
Größe Tieftöner: 304,8 mm 381 mm
Magnet Tieftöner: Ferrit
Marke Tieftöner:	Custom Made
Hochtonhorn:	BEM optimiertes CD Horn
Größe HF Treiber:	1"
Größe HF Treiber:	25,4 mm
Magnet HF Treiber:	Ferrit
Marke HF Treiber:	Custom Made
Schwingspule HF Treiber:	1,4"
Schwingspule HF Treiber:	35 mm
Verstärker:	Class D
Abstrahlwinkel (H x V):	90° x 50°
Leistung (RMS):	300 W
Leistung (Peak):	1200 W
Frequenzgang:	50Hz - 20 kHz
Übernahmefrequenz:	2 kHz
Max. SPL (Peak): 126 dB 128 dB
Schutzschaltungen: Multiband Limiter, Überhitzung, Überspannung, Überstrom
Bedienelemente: Ein-/Ausschalter, Dreh-Drück-Encoder, 2 x Gain
Anzeigeelemente: LC-Display
Mic-/Line-Eingänge: 2
Mic-/Line-Eingangsanschlüsse: XLR/6,3 mm Klinke Kombibuchsen (symmetrisch)
Line-Eingänge: 1
Line-Eingangsanschlüsse: 3,5 mm Stereo Klinke
Line-Ausgänge: 1
Line-Ausgangsanschlüsse: XLR
AD/DA Konverter Samplingfrequenz: 48 kHz
AD/DA Konverter Auflösung: 24 Bit
Stromversorgung:	SMPS
Betriebsspannung:	100 - 240 V AC 50-60 Hz
Sicherung: T4AL 250 V
Leistungsaufnahme:	150 W
Umgebungstemperatur (in Betrieb): 0 - 40°C
Relative Luftfeuchtigkeit:	<80% (nicht kondensierend)
Gehäusematerial:	Polypropylen
Gehäusebauart:	Bassreflex
Montage:	36 mm Flansch (0°, 5°), 6 x M10 Flugpunkte
Monitorwinkel:	55°
Abmessungen (B x H x T):	375 x 635 x 396 mm 416 x 695 x 415 mm
Gewicht:	19,9 kg 24,3 kg
Zubehör inklusive:	Netzkabel
Weitere Eigenschaften:	4 Griffe, 6 x M10 Flugpunkte, Gummischienen für Monitoranwendung, robustes Frontgitter, DSP mit User-EQ und Delay-Funktion

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

FCC-Erklärung

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, könnten die Befugnis des Benutzers zum Betrieb des Geräts aufheben. Dieses Gerät entspricht den Bestimmungen in Abschnitt 15 der FCC-Richtlinien (Federal Communications Commission). Der Betrieb unterliegt den folgenden beiden Bedingungen:

(1) Dieses Gerät darf keinerlei Störungen verursachen, und
(2) dieses Gerät muss jegliche Art von Störsignalen zulassen, einschließlich solcher, die zu Funktionsstörungen führen können.

HINWEIS: Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für ein Digitalgerät der Klasse B gemäß Abschnitt 15 der FCC-

Richtlinien. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebieten sicherstellen.

Dieses Gerät erzeugt, nutzt und emittiert Hochfrequenzstrahlung und kann bei einer nicht den Anweisungen entsprechenden Installation und Verwendung funktechnische Störungen verursachen. Es besteht jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Kommt es durch dieses Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, kann der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an einer Steckdose an, die nicht über denselben Stromkreis wie die Steckdose des Empfängers versorgt wird.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Adam Hall GmbH, dass dieser Funkanlagentyp der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: adamhall.com/compliance/

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
