ICOA 12 A W - Altoparlante LD Systems - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore coassiale attivo
Marca	LD Systems
Modello	ICOA 12 A W (bianco)
Categoria	Altoparlante
Dimensioni woofer	12 pollici (304,8 mm)
Dimensioni tweeter	1 pollice (25,4 mm) con tromba orientabile
Angolo di diffusione (L x A)	90° x 50°
Potenza RMS	300 W
Potenza di picco	1200 W
SPL max (picco)	126 dB
Risposta in frequenza	50 Hz - 20 kHz
Frequenza di crossover	2 kHz
Amplificatore	Classe D
Alimentazione	100-240 V CA, 50-60 Hz
Consumo energetico	150 W
Fusibile	T4AL 250 V
Ingressi audio	2 ingressi combo XLR/jack 6,35 mm (Linea/Microfono), 1 ingresso AUX jack 3,5 mm
Uscita audio	1 uscita XLR bilanciata (System Out)
Bluetooth	Versione 4.0 (streaming audio)
DSP	DynX con 4 preset, EQ a 3 bande, delay
Montaggio	Base per supporto 36 mm (0° e 5°), 6 punti di attacco M10
Angolo monitor	55°
Materiale cassa	Polipropilene
Peso	Circa 16 kg (stima)
Dimensioni (L x A x P)	Circa 360 x 600 x 380 mm (stima)
Manutenzione e pulizia	Utilizzare un panno asciutto. Non aprire l'apparecchio.
Sicurezza	Non esporre a acqua o calore. Utilizzare solo accessori approvati.
Ricambi e riparabilità	Riparazione solo da personale qualificato. Fusibile sostituibile con tipo identico.

Domande frequenti - ICOA 12 A W LD Systems

Come connettere un dispositivo Bluetooth al diffusore ICOA 12 A W?

Per attivare il Bluetooth, premere l'encoder rotativo per accedere al menu principale, selezionare BLUETOOTH, quindi attivarlo (ON). Sul dispositivo sorgente, cercare i dispositivi e selezionare « LD ICOA® 12 ». La riproduzione audio può quindi iniziare. Il volume si regola sulla sorgente e il volume generale tramite l'encoder.

Come utilizzare il diffusore come monitor da palco a terra?

Il diffusore può essere posizionato sul pannello inclinato a 55° per fungere da monitor da palco. Assicurarsi di utilizzare il preset DSP MONITOR e se necessario, ruotare la tromba degli acuti di 90° per una copertura orizzontale ottimale.

Come regolare l'equalizzatore (EQ) sul diffusore?

Dalla schermata principale, premere l'encoder per accedere al menu, scegliere AUDIO, quindi selezionare HIGH EQ, MID EQ o LOW EQ. Ruotare l'encoder per regolare il valore da -10 dB a +10 dB, quindi confermare premendo.

Come ruotare la tromba degli acuti di 90°?

Scollegare il diffusore dalla rete elettrica e attendere 3 minuti. Rimuovere la griglia frontale (5 viti esagonali per lato). Svitare le 4 viti della tromba, sollevarla delicatamente, ruotarla di 90° senza danneggiare il cavo, riposizionarla e riavvitare. Rimettere la griglia. Questa operazione richiede competenze tecniche; in caso di dubbio, contattare un professionista.

Quali preset DSP sono disponibili?

I preset sono: FULLRANGE (larga banda), MONITOR (monitor da palco), FLAT (risposta piatta) e SAT (satellite). Puoi selezionarli nel menu AUDIO > PRESET.

Come regolare il delay sul diffusore?

Nel menu AUDIO, selezionare DELAY. Ruotare l'encoder per regolare il delay da 0 a 10 m (con passo di 0,1 m). Il display mostra il valore in metri e piedi. 0 m disattiva la funzione.

Posso utilizzare il diffusore all'aperto?

Il diffusore non è progettato per l'uso all'aperto o in climi tropicali. Evitare l'esposizione ad acqua, umidità e raggi diretti del sole.

Come pulire il diffusore?

Utilizzare un panno asciutto e morbido. Non utilizzare mai prodotti chimici o abrasivi. Assicurarsi che il diffusore sia scollegato prima della pulizia.

Cosa fare se il fusibile salta regolarmente?

Sostituire il fusibile con uno identico (T4AL 250 V). Se il problema persiste, contattare un centro di riparazione autorizzato. Non utilizzare mai un fusibile di calibro diverso.

Quali accessori sono disponibili per ICOA 12 A W?

Gli accessori opzionali includono un supporto universale (LDICOA12UB o LDICOA12UBW per bianco), una custodia imbottita (LDICOA12PC) e vari kit di montaggio M10.

MANUALE UTENTE ICOA 12 A W LD Systems

INDICAZIONI SULLA SICUREZZA 58

CARATTERISTICHE 59

CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE 60

UTILIZZO 61

FLANGIA TREPPIEDE 64

UTILIZZO COME MONITOR DA PAVIMENTO 65

RUOTARE IL TWEETER A TROMBA DI 90° 65

ACCESSORI OPZIONALI 66

DATI TECNICI 66

DICHIARAZIONI DEL PRODUTTORE 67

简体中文

安全提示 69

特征 70

接口、操作和显示元件 71

操作 72

三脚架法兰 75

用作地板监视器 76

ACCESORIOS OPCIONALES

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d'uso per utilizzare al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

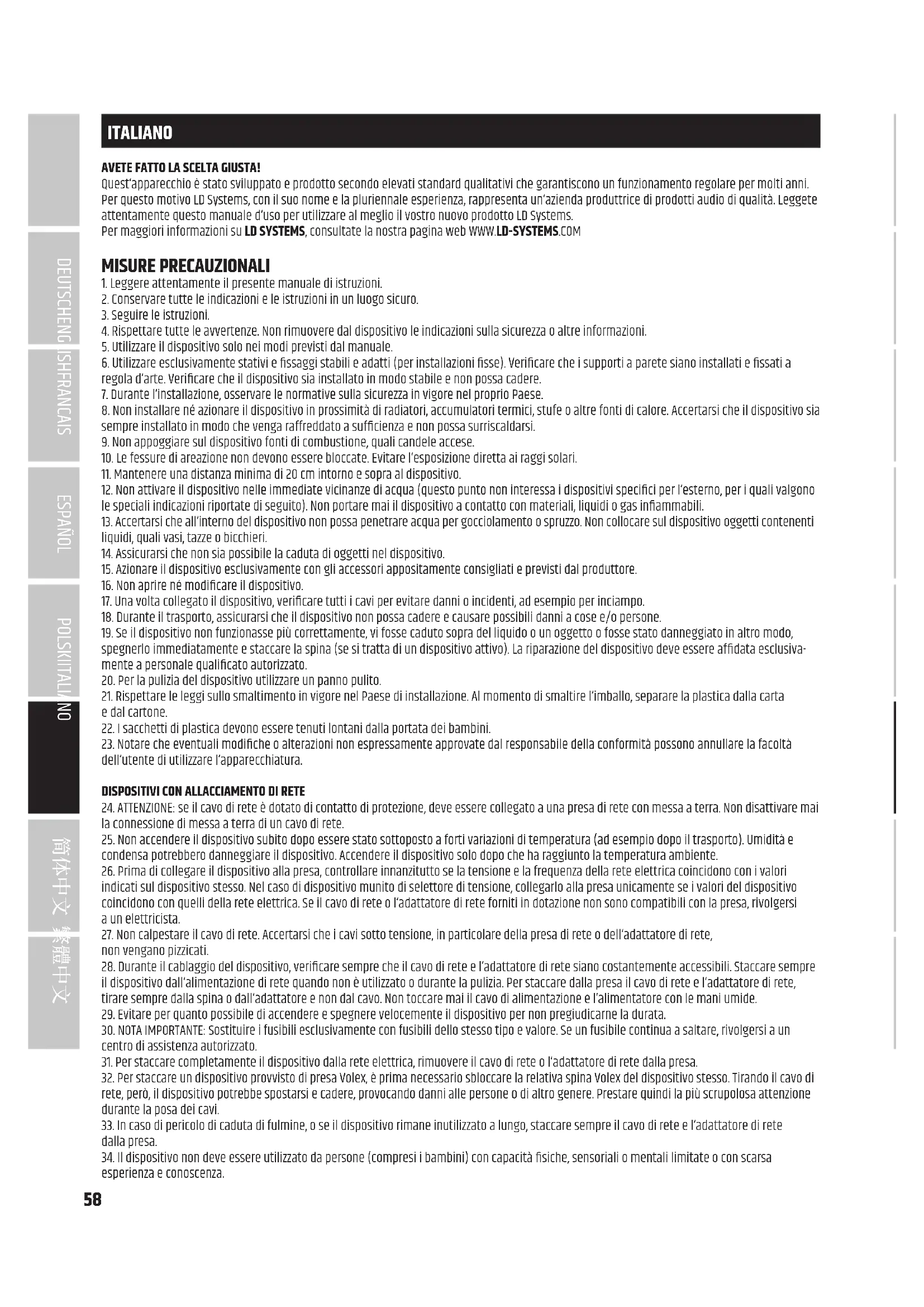

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.

2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.

3. Seguire le istruzioni.

4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.

5. Utilizzare il dispositivo solo nei modi previsti dal manuale.

6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.

7. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.

8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.

9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.

10. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.

11. Mantenere una distanza minima di 20 cm intorno e sopra al dispositivo.

12. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.

13. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.

14. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.

15. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.

16. Non aprire né modificare il dispositivo.

17. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.

18. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.

19. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.

20. Per la pulizia del dispositivo utilizzare un panno pulito.

21. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l'imballo, separare la plastica dalla carta e dal cartone.

22. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

23. Notare che eventuali modifiche o alterazioni non espressamente approvate dal responsabile della conformità possono annullare la facoltà dell'utente di utilizzare l'apparecchiatura.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.

2. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.

3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.

4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.

5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costantemente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l'adattatore di rete, tirare sempre dalla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.

6. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.

7. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

8. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete dalla presa.

9. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.

10. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete dalla presa.

11. Il dispositivo non deve essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza.

12. I bambini devono essere istruiti a non giocare con il dispositivo.

13. Se il cavo di alimentazione del dispositivo è danneggiato, quest'ultimo non deve essere utilizzato. Il cavo di alimentazione deve essere sostituito con un cavo appropriato o un'unità speciale da un centro di assistenza autorizzato.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il simbolo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avvertimento! Questo dispositivo è destinato per l'utilizzo a un'altitudine non superiore ai 2.000 metri sul livello del mare.

Avvertimento! Questo dispositivo non è destinato all'uso nei climi tropicali.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolungata a un livello sonoro elevato: l'utilizzo di questo prodotto può generare elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolungata a livelli sonori elevati, superiori a 90 dB.

CARATTERISTICHE

LDICOA12A(BT), LDICOA12A(BT)W

• Una soluzione davvero versatile per applicazioni full range, satellite e monitor
  Altoparlante a 2 vie con woofer da 12"
• Streaming audio Bluetooth® nel modello BT
  • 126 dB max. SPL e 300 W di potenza RMS
• Utilizzo verticale e orizzontale mediante struttura coassiale con tromba CD girevole ottimizza con BEM
• Woofer caricato su tromba
• DynX DSP con 4 preset con EQ a 3 bande e funzione delay
• 2 canali d'ingresso Line/Mic con regolatori Gain individuali, ingresso jack da 3,5 mm più uscita Mono Mix
• Attacco integrato per stativo Dual-Tilt da 36 mm con angolo di inclinazione da 0° e 5°, angolazione del monitor da 55° con robusto supporto
• Griglia anteriore resistente agli urti per un'ottimale protezione dell'altoparlante
• 4 maniglie in alluminio con superficie ergonomica in gomma
• Ampia gamma di pratici accessori opzionali per l'installazione e il trasporto

• Una soluzione davvero versatile per applicazioni full range, satellite e monitor
• Altoparlante a 2 vie con woofer da 15"
• Streaming audio Bluetooth® nel modello BT
  • 128 dB max. SPL e 300 W di potenza RMS
• Utilizzo verticale e orizzontale mediante struttura coassiale con tromba CD girevole ottimizza con BEM
• Woofer caricato a tromba
  • DynX DSP con 4 preset con EQ a 3 bande e funzione delay
• 2 canali d'ingresso Line/Mic con regolatori Gain individuali, ingresso jack da 3,5 mm più uscita Mono Mix
• Attacco integrato per stativo Dual-Tilt da 36 mm con angolo di inclinazione da 0^ e 5^ , angolazione del monitor da 55^ con robusto supporto
• 6 punti di sospensione M10
• Griglia anteriore resistente agli urti per un'ottimale protezione dell'altoparlante
• 4 maniglie in alluminio con superficie ergonomica in gomma
• Ampia gamma di pratici accessori opzionali per l'installazione e il trasporto

CONNETTORI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

POWER 2 AS TOO JINOW 50-60Hz PULSE TAIL, PLOW PANEER CONSUMPTION YOUR APPLIET FUSE AS HORNED

3 VOL -40 dB PRESET: FULLRANGE IN: 1 : 2 III 0 dB 0 dB LINE MIC LINE MIC 6 7 AUX IN 5 8 1___ INPUT ___ 2 SYSTEM OUT

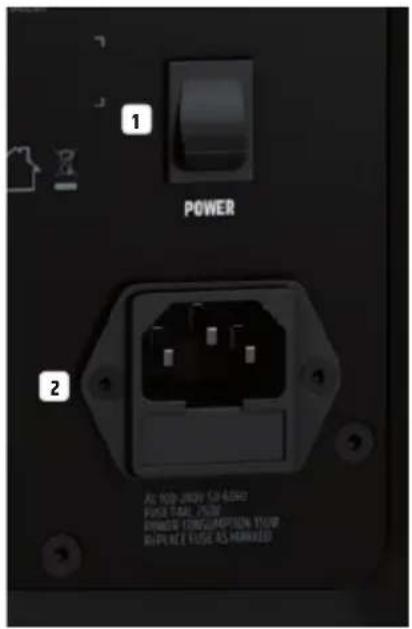

1 POWER

Interruttore di accensione/spegnimento. Accendere sempre l'altoparlante come ultimo dispositivo della catena del segnale e spegnerlo nuovamente per primo.

2 PRESA DI RETE E PORTAFUSIBILI

Presa di rete IEC con portafusibili integrato. Cavo di alimentazione idoneo in dotazione.

NOTA IMPORTANTE: Sostituire il fusibile solo con un altro dello stesso tipo e con gli stessi valori. Prestare

attenzione alla dicitura riportata sulla cassa. Se il fusibile continua a saltare rivolgersi a un centro di assistenza autorizzato.

3 DISPLAY LCD

Display grafico multifunzione LC per la visualizzazione del volume totale, dei preset DSP e dei livelli di ingresso per i canali 1 e 2 della schermata principale. Nel menu operativo vengono visualizzate le voci di menu, le voci di sottomenu e le rispettive opzioni di elaborazione.

4 VOLUME / PUSH FOR MENU

Dalla schermata principale è possibile impostare direttamente il volume generale ruotando l'encoder a rotazione/pressione. Premere il codificatore rotativo/a pressione per accedere al menu operativo. Con il codificatore rotativo/a pressione per navigare nel menu operativo, regolare le impostazioni di sistema e modificare i valori nelle voci di menu corrispondenti.

5 INPUT 1 - 2

Ingressi audio bilanciati dei canali 1 e 2 con prese combinate XLR/jack. Gli ingressi sono adatti sia per segnali con livello di linea che per il collegamento diretto di un microfono. Gli ingressi non sono dotati di alimentazione fantasma.

6 GAIN

Regolatore per l'amplificazione in ingresso dei canali 1 e 2. Per un rapporto segnale/rumore ottimale, impostare un segnale al livello più alto possibile verificando però che l'indicatore di PICCO del display non si accenda o lo faccia solo brevemente, per evitare distorsioni del segnale e danni al sistema. Se necessario adeguare anche il livello di uscita del dispositivo di riproduzione.

7 AUX IN

Ingresso audio non bilanciato con presa jack stereo da 3,5 mm. Internamente, un segnale stereo presente passa a mono. Regolare il volume per il canale AUX IN utilizzando il regolatore GAIN del canale 2, se necessario anche sul dispositivo di riproduzione, e il volume complessivo utilizzando il codificatore rotativo/a pressione.

8 SYSTEM OUT

Uscita audio bilanciata con presa XLR maschio a 3 poli. Il segnale presente è un mix dei canali 1 e 2 AUX IN.

UTILIZZO

NOTE

Non appena l'altoparlante viene collegato alla rete elettrica e acceso correttamente, sul display appare brevemente il logo LD Systems. Tutte le impostazioni, come ad es. Preset, EQ e Delay vengono caricate esattamente come prima che l'altoparlante fosse spento. Se prima il Bluetooth era attivo (sui modelli con Bluetooth), il Bluetooth viene disattivato automaticamente al riavvio. Dopo questo processo, che richiede solo un secondo circa, l'altoparlante è operativo.

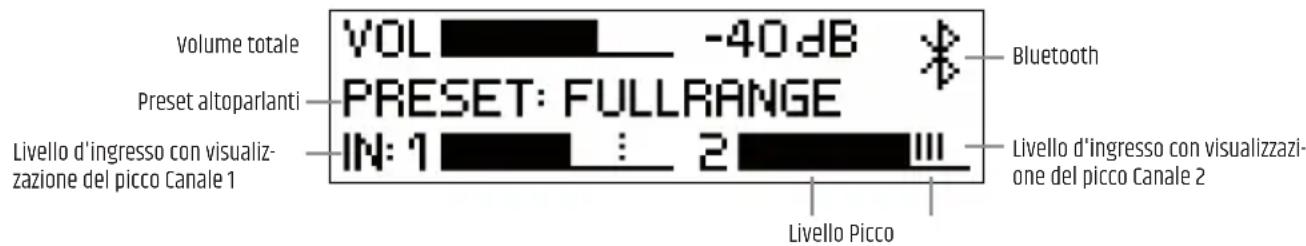

SCHERMATA PRINCIPALE DEL DISPLAY

Durante il normale funzionamento è attiva la schermata principale, che mostra il volume totale impostato, il preset degli altoparlanti attivati, i livelli di ingresso dei canali 1 e 2 e, per i modelli con funzione Bluetooth, il simbolo Bluetooth quando il Bluetooth è attivato (v. figura).

Volume totale VOL -40 dB Preset altoparlanti PRESET: FULLRANGE IN: 1 : 2 III Livello d'ingresso con visualizzazione del picco Canale 1 Bluetooth Livello d'ingresso con visualizzazione del picco Canale 2 Livello Picco

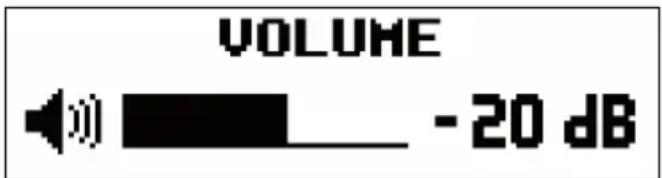

VOLUME

Dalla schermata principale è possibile impostare direttamente il volume generale ruotando l'encoder a rotazione/pressione VOLUME / PUSH FOR MENU da -60 a +10 dB. Ruotando l'encoder, la schermata sul display passa automaticamente alla visualizzazione corrispondente (v. figura sotto). Dopo circa 8 secondi di inattività viene nuovamente mostrata in automatico la schermata principale, mentre premendo l'encoder la visualizzazione passa subito alla schermata principale.

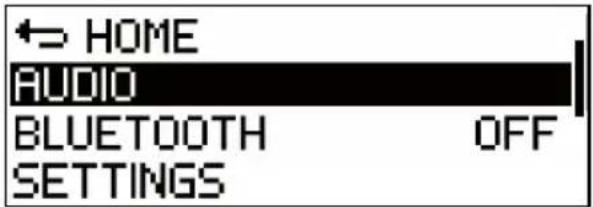

IMPOSTAZIONI AUDIO (AUDIO)

Premere l'encoder a rotazione/pressione per accedere al menu principale e, ruotando l'encoder, selezionare la voce di menu AUDIO (sfondo scuro). Premere nuovamente l'encoder per accedere al sottomenu e selezionare la voce di sottomenu desiderata ruotando l'encoder. Confermare l'immissione premendo il codificatore. Per modificare un valore ruotare l'encoder e confermare premendolo. Le voci di sottomenu e le relative informazioni sono riportate nella seguente tabella. Selezionare → MAIN MENU dal sottomenu e premere l'encoder per tornare al menu principale, selezionare → HOME dal menu principale, confermare premendo l'encoder per tornare alla schermata principale. Dopo circa 8 secondi di inattività la schermata principale comparirà in automatico.

HOME AUDIO BLUETOOTH OFF SETTINGS

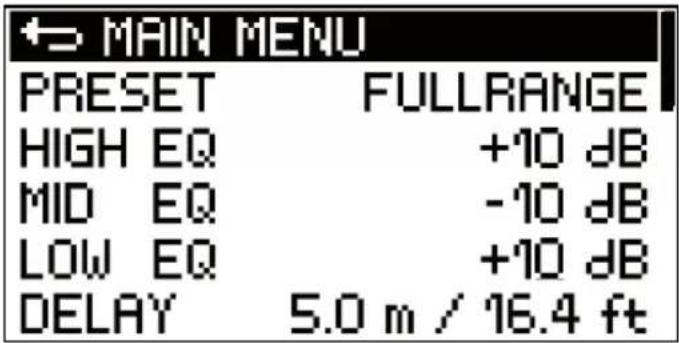

MAIN MENU PRESET FULLRANGE HIGH EQ +10 dB MID EQ -10 dB LOW EQ +10 dB DELAY 5.0 m / 16.4 ft

AUDIO (Modifica valore = ruotare encoder, conferma modifica valore = premere encoder)
MAIN MENU Torna al menu principale
PRESET Selezione preset altoparlante FULL-		RANGE
		MONITOR
		FLAT
		SAT
HIGH EQ Impostazione delle alte frequenze da -10 dB a +10 dB
MID EQ Impostazione delle medie frequenze da -10 dB a +10 dB
LOW EQ Impostazione delle basse frequenze da -10 dB a +10 dB
DELAY	Ritardo del segnale audio in passi di 0,1 m fino a 10 m (0 m = OFF, valore visualizzato in metri e piedi)

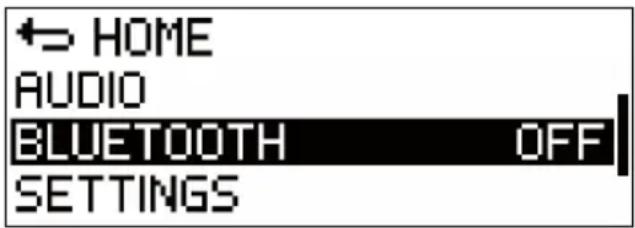

BLUETOOTH® (solo modelli LDICOA12ABT(W) e LDICOA15ABT(W))

Grazie alla funzione Bluetooth dei modelli LDICOA12ABT e LDICOA15ABT, sugli altoparlanti è possibile riprodurre i file audio di un altro dispositivo Bluetooth (ad esempio smartphone), a condizione che la distanza massima tra i due dispositivi non superi i 10 metri circa, i segnali stereo sono sommati internamente in mono. Per attivare il bluetooth premere l'encoder a rotazione/pressione per accedere al menu principale e, ruotando l'encoder, selezionare la voce di menu BLUETOOTH (sfondo scuro). Premere nuovamente l'encoder per accedere al sottomenu e selezionare ON ruotando l'encoder (tornare al menu principale con [→]). Confermare l'immissione premendo l'encoder, selezionare il sottomenu → HOME e confermare nuovamente premendo l'encoder. A questo punto, nella schermata principale apparirà il simbolo Bluetooth lampeggiante. Attivate il Bluetooth sul vostro smartphone o tablet e cercate nell'interfaccia utente i dispositivi disponibili. Selezionare la voce "LD ICOA® 12" o "LD ICOA® 15" e associare e collegare il dispositivo Bluetooth con l'unità Bluetooth dell'altoparlante. Una volta completato il processo è possibile avviare la riproduzione audio. A questo punto il simbolo Bluetooth compare sul display in modo permanente. Se la connessione Bluetooth si interrompe (ad esempio se è fuori copertura), il simbolo Bluetooth riprende a lampeggiare. Il volume è regolato sul dispositivo di riproduzione e il volume totale è impostato mediante l'encoder. Se durante l'amplificazione non è necessaria la connessione Bluetooth all'altoparlante, disattivare la funzione Bluetooth nel sottomenu Bluetooth (BLUETOOTH OFF).

HOME AUDIO BLUETOOTH OFF SETTINGS

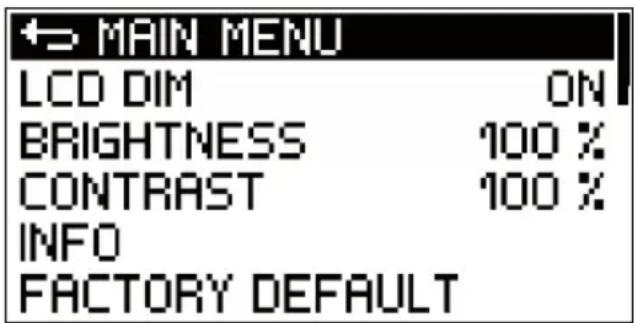

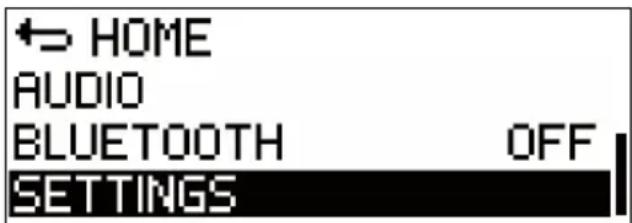

IMPOSTAZIONI DI SISTEMA (SETTINGS)

Premere l'encoder a rotazione/pressione per accedere al menu principale e, ruotando l'encoder, selezionare la voce di menu SETTINGS (sfondo scuro). Premere nuovamente l'encoder per accedere al sottomenu e selezionare la voce di sottomenu desiderata ruotando l'encoder. Confermare l'immissione premendo l'encoder. Per modificare un valore ruotare l'encoder e confermare premendolo. Le voci di sottomenu e le relative informazioni sono riportate nella seguente tabella. Selezionare ⬆ MAIN MENU dal sottomenu e premere l'encoder per tornare al menu principale, selezionare ⬆ HOME dal menu principale, confermare premendo l'encoder per tornare alla schermata principale. Dopo circa 8 secondi di inattività la schermata principale comparirà in automatico.

HOME AUDIO BLUETOOTH OFF SETTINGS

MAIN MENU LCD DIM ON BRIGHTNESS 100 % CONTRAST 100 % INFO FACTORY DEFAULT

SETTINGS (Modifica valore/stato = ruotare codificatore, conferma modifica valore/visualizzare informazioni = premere l'encoder)
MAIN MENU Torna al menu principale
LCD DIM Oscuramento automatico del display	ON Dopp circa 8 secondi di inattività il display viene oscurato in automatico.
	OFF Oscuramento automatico del display disattivato
BRIGHTNESS Impostazione della luminosità del display (0 - 100%)
CONTRAST Impostazione del contrasto del display (0 - 100%)
INFORMAZIONI Visualizzazione del codice modello e della versione del software
FACTORY DEFAULT Ripristino delle impostazioni di fabbrica (AUDIO, BLUETOOTH + SETTINGS)		CANCEL Esci dal ripristino impostazioni
		RESET → $URE? YES Eseguire il ripristino

COSA SIGNIFICA DynX® DSP di LD SYSTEMS?

DSP è l'acronimo di Digital Signal Processing (elaborazione digitale dei segnali); DynX® contiene le funzioni Limiter, EQ, Compressor e Crossover (limitatore, equalizzatore, compressore e crossover). Il processore di segnale digitale ottimizza la riproduzione, assicurandone la massima chiarezza, proteggendo nel contempo il sistema PA dal sovraccarico.

NELLO SPECIFICO, COSA FA IL DynX® DSP?

La funzione limitatore protegge gli altoparlanti evitando le distorsioni da sovraccarico. Le frequenze basse, medie e alte sono controllate da limitatori indipendenti che agiscono sul segnale affinché non superi un determinato valore con possibili conseguenze negative. Ogni limitatore è ottimizzato per una delle tre bande di frequenza integrate adiacenti (limitatore multibanda). Il livello di pressione sonora ottenuto in questo modo è maggiore perché i picchi di segnale estremi vengono indeboliti automaticamente, pertanto non è necessario ridurre il volume complessivo del sistema.

L' equalizzatore multibanda elabora tutte le bande di frequenza e ottimizza il suono complessivo del sistema.

I crossover assegnano il segnale audio al relativo altoparlante in base alle bande di frequenza, vale a dire al subwoofer e agli altoparlanti dei medi e degli acuti dell'array a colonna. Sono ottimizzati in termini di ampiezza e ritardo, il che si traduce in frequenze coordinate che gli ascoltatori ricevono in modo simultaneo.

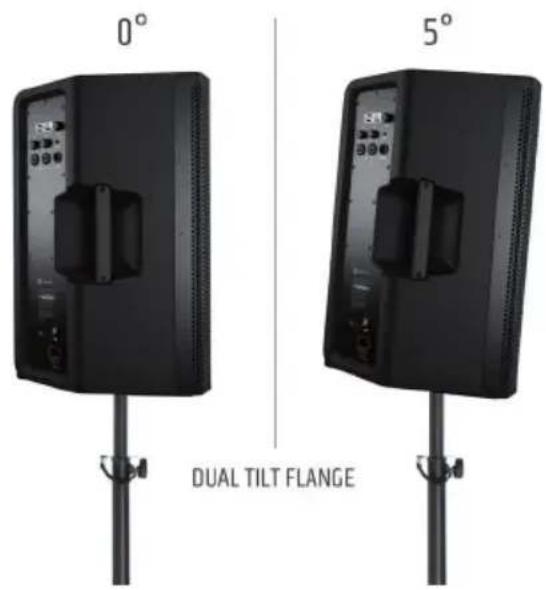

FLANGIA STATIVO

0° 5° DUAL TILT FLANGE

Gli altoparlanti dispongono di una flangia con un attacco per lo stativo con angolazione 0° (dietro) e con un attacco per lo stativo con angolo di inclinazione di 5° (davanti). Esempi di applicazione: utilizzare l'attacco per lo stativo con angolazione 0° per la diffusione acustica in eventi con pubblico in piedi e l'attacco per lo stativo con angolo di inclinazione 5° per la diffusione acustica in eventi con pubblico seduto.

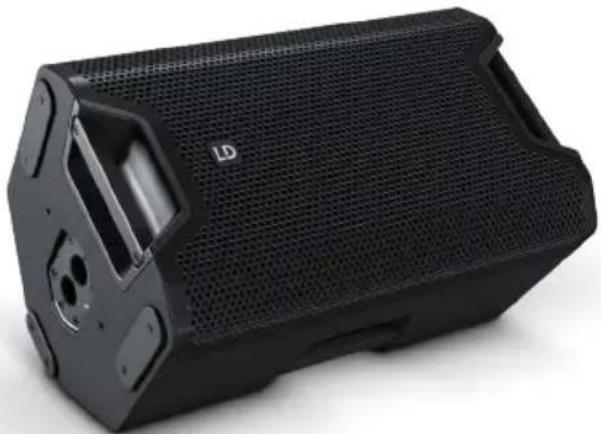

UTILIZZO COME MONITOR DA PAVIMENTO

Grazie ai preset DSP del monitor, al tweeter a tromba rotabile e all'alloggiamento universale, gli altoparlanti possono essere utilizzati anche come monitor da pavimento. I piedini in gomma assicurano una buona stabilità; l'angolazione del monitor è di 55°.

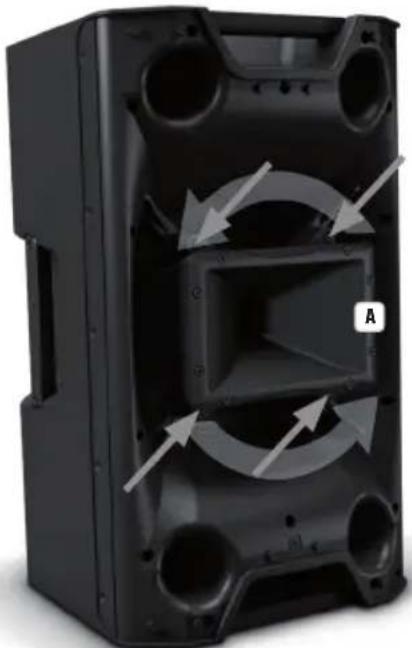

RUOTARE IL TWEETER A TROMBA DI 90°

Il tweeter a tromba può essere ruotato di 90° per applicazioni in cui l'altoparlante è montato orizzontalmente o utilizzato come monitor da pavimento.

NOTE IMPORTANT!

Avvertenza: pericolo di scossa elettrica! All'interno del dispositivo sono presenti tensioni pericolose! Per poter aprire il dispositivo e ruotare il tweeter a tromba sono necessarie competenze specifiche. Queste azioni devono essere effettuate unicamente da personale opportunamente formato! Se non si dispone di queste qualifiche, non intervenire da sé, ma ricorrere all'ausilio di professionisti!

Aprire l'altoparlante e ruotare il tweeter a tromba con la massima cautela per evitare di danneggiare l'altoparlante e prevenire infortuni. Seguire con attenzione tutti i passi riportati nelle istruzioni. Il produttore declina ogni responsabilità per danni ai dispositivi e per lesioni personali causati dall'uso non appropriato!

1. Scollegare tutti i poli dell'altoparlante dalla rete elettrica (estarre la spina) e attendere circa 3 minuti prima di iniziare la riconfigurazione!
2. Scollegare tutti i cavi dall'altoparlante.
3. Posizionare l'altoparlante sulla parte inclinata del monitor, rimuovere la griglia frontale dall'alloggiamento (cinque viti per ogni utensile ad esagono incassato da 2,5 mm sul lato sinistro e destro dell'alloggiamento).
4. Allentare le 4 viti con cui il tweeter a tromba è fissato all'alloggiamento (v. Figura A).
5. Sollevare leggermente la tromba e ruotarla di 90° assicurandosi di non danneggiare il cavo del tweeter.
6. Inserire il cavo del tweeter nell'apposita scanalatura di fissaggio accanto al foro di montaggio e ricollocare la tromba sui supporti. Durante questa operazione assicurarsi che il cavo non rimanga impigliato.
7. Avvitare con cautela la tromba e rimontare la griglia anteriore sull'alloggiamento.

ACCESSORI OPZIONALI

LDICOA12UB - Supporto universale per ICOA® 12 (Nero)

LDICOA15UB - Supporto universale per ICOA® 15 (Nero)

LDICOA12UBW - Supporto universale per ICOA® 12 (Bianco)

LDICOA15UBW - Supporto universale per ICOA® 15 (Bianco)

LDICOA12PC - Coperchio protettivo imbottito per ICOA® 12

LDICOA15PC - Coperchio protettivo imbottito per ICOA® 15

DATI TECNICI

Codice articolo: LDICOA12A(W) LDICOA12ABT(W) LDICOA15A(W) LDICOA15ABT(W)
Tipologia di prodotto: Altoparlante coassiale PA
Tipo: attivo
Colore cassa: Nero / Bianco (RAL 9003)
Ricevitore audio Bluetooth: - Bluetooth 4.0 - Bluetooth 4.0
Dimensioni woofer: 12" 15"
Dimensioni woofer: 304,8 mm 381 mm
Magnete woofer: Ferrite
Marca woofer:	Custom Made
Tweeter a tromba:	Tromba CD ottimizzata con BEM
Dimensioni driver HF:	1"
Dimensioni driver HF: 25,4 mm
Magnete driver HF:	Ferrite
Marca driver HF:	Custom Made
Bobina driver HF:	1,4"
Bobina driver HF: 35 mm
Amplificatore:	Classe D
Angolo di dispersione (H x V):	90° x 50°
Potenza (RMS):	300W
Potenza (picco):	1200 W
Risposta in frequenza:	50 Hz - 20 kHz
Frequenza di taglio:	2 kHz
Max. SPL (picco): 126 dB 128 dB
Protezioni: Limitatore multibanda, surriscaldamento, sovratensione, sovracorrente
Elementi di comando: Interruttore On/Off, codificatore rotativo/a pressione, 2 x Gain
Elementi di visualizzazione: schermo a cristalli liquidi
Ingressi microfono/linea: 2
Connettori di ingresso microfono/linea: Prese combinate XLR/jack da 6,3 mm (bilanciate)
Entrate di linea: 1
Connettori di ingresso di linea: jack stereo da 3,5 mm
Uscite di linea: 1
Connessioni di uscita di linea: XLR
Frequenza di campionamento del convertitore AD/DA:	48 kHz
Risoluzione convertitore AD/DA: 24 bit
Alimentazione: SMPS
Tensione di esercizio:	100 V - 240 V AC 50-60 Hz
Fusibile:	T4AL 250V
Potenza assorbita:	150 W
Temperatura ambiente (in esercizio):	0 - 40 °C
Umidità relativa dell'aria:	< 80% (senza condensa)
Materiale cassa:	Polipropilene
Modello alloggiamento:	bass reflex
Montaggio:	Flangia da 36 mm (0°, 5°), 6 punti di sospensione M10
Angolazione monitor:	55°
Ingombro (L x H x P):	375 x 635 x 396 mm 416 x 695 x 415 mm
Peso:	19,9 kg 24,3 kg
Accessori inclusi:	cavo di alimentazione
Altre caratteristiche:	4 maniglie, 6 x M10 punti di sospensione, guide in gomma per applicazioni monitor, solida griglia frontale,DSP con EQ utente e funzione delay.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separatamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cicli economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

Dichiarazione FCC

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità possono invalidare il diritto dell'utente ad utiliz- zare l'apparecchiatura. Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle due condizioni seguenti:

(1) Il dispositivo non deve provocare interferenze dannose e
(2) il dispositivo deve accettare qualsiasi interferenza, incluse interferenze che potrebbero causare malfunzionamenti

NOTA: Questo dispositivo è stato collaudato e ritenuto conforme ai limiti dei dispositivi digitali di classe B, in conformità alla Parte 15 delle normative FCC. Questi limiti sono stati definiti per garantire una ragionevole protezione dalle interferenze dannose all'interno di una zona residenziale. Questo dispositivo genera, utilizza e può ermettere energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può provocare interferenze dannose alle comunicazioni radio. Tuttavia, non è fornita alcuna garanzia che in una particolare installazione non possa verificarsi un fenomeno di interferenza. Se questa apparecchiatura provoca interferenze dannose alla ricezione radiotelevisiva, eventualità verificabile accendendo e spegnendo l'unità, si consiglia all'utente di correggere l'interferenza in uno dei seguenti modi:

• Riorientare o riposizionare l'antenna.
• Aumentare la distanza tra il dispositivo e il ricevitore.
• Collegare il dispositivo ad una presa su un circuito diverso da quello a cui il ricevitore è attualmente collegato.
• Consultare il rivenditore o un tecnico radiotelevisivo per ricevere assistenza.

Conformità CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al sito www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].

DICHIARAZIONE CE DI CONFORMITÀ

Adam Hall GmbH dichiara che questo tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo

Indirizzo Internet: www.adamhall.com/compliance/

简体中文

购买我们的产品是您正确的选择！
