363LM - Télécommande LIFT-MASTER - Notice d'utilisation et mode d'emploi gratuit

Marque	LIFT-MASTER
Modèle	363LM (également compatible 363LMC, 333LM, 333LMC)
Type de produit	Télécommande pour porte de garage et fermeture de barrière
Fréquence de fonctionnement	315 MHz, code fixe
Nombre de boutons	3 boutons (peut activer jusqu'à 3 dispositifs)
Alimentation	Pile 12V, type 10A14
Autonomie de la pile	Environ 1 an
Programmation	Commutateurs DIP et bouton intelligent/d'apprentissage
Compatibilité	Ouvre-portes LiftMaster à code fixe 315 MHz
Sécurité	Tenir hors de portée des enfants. Actionner uniquement lorsque l’entraînement est visible et dégagé.
Entretien	Remplacement de la pile. Nettoyer avec un chiffon sec.
Pièces détachées	Pince de pare-soleil (29C128), pile 12V (10A14)
Conformité	FCC et Industrie Canada pour usage domestique ou bureau
Garantie	Non spécifiée
Dimensions (estimées)	Environ 6 x 4 x 2 cm (non fournies)
Poids (estimé)	Environ 30 g avec pile (non fourni)

FOIRE AUX QUESTIONS - 363LM LIFT-MASTER

Comment programmer la télécommande 363LM ?

Pour programmer la télécommande, réglez les commutateurs DIP à la même position que votre ancienne télécommande (+, 0, -). Appuyez sur le bouton intelligent/d'apprentissage de votre ouvre-porte (la DEL s'allume), puis dans les 30 secondes, appuyez sur le bouton souhaité de la télécommande. La programmation est terminée. Répétez pour chaque bouton.

Quelle pile utiliser et comment la remplacer ?

La télécommande utilise une pile 12V de type 10A14. Pour la remplacer, glissez le couvercle du compartiment à piles, retirez l'ancienne pile et insérez la nouvelle en respectant la polarité. Remettez le couvercle en place. Jetez les piles usagées conformément aux réglementations locales.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Assurez-vous que les commutateurs DIP sont correctement réglés (identiques à ceux de l'ouvre-porte). Vérifiez la distance (portée typique de 30 mètres). Si le problème persiste, reprogrammez la télécommande ou contactez le support technique au 1-800-528-9131.

Puis-je utiliser cette télécommande avec un récepteur 323LM ?

Oui, le modèle 363LM à 3 boutons peut être utilisé avec un récepteur à trois canaux 323LM. La programmation se fait via les boutons intelligents A, B, C du récepteur et les boutons rouge, jaune, vert de la télécommande pour les modes FERMETURE, STOP, OUVERTURE.

Comment configurer les commutateurs DIP pour une télécommande à 3 boutons ?

Pour une télécommande à 3 boutons, les commutateurs DIP 1 à 9 sont réglables. Lors de la programmation d'une télécommande à 1 ou 2 boutons pour correspondre à un bouton spécifique d'une 3 boutons, le commutateur DIP n°1 doit être positionné sur '0' pour le bouton central, etc. Suivez le schéma de la notice pour une correspondance exacte.

Quelles sont les précautions de sécurité essentielles ?

Toujours garder les télécommandes hors de portée des enfants. N'actionner la porte que lorsqu'elle est visible et dégagée. Ne jamais laisser quelqu'un passer pendant le mouvement. En cas d'ingestion de la pile, consulter immédiatement un médecin.

Comment nettoyer la télécommande ?

Utilisez un chiffon doux et sec pour nettoyer la surface de la télécommande. N'utilisez pas de produits chimiques ou abrasifs. Évitez tout contact avec l'eau.

Où trouver les pièces de rechange ?

Les pièces de rechange disponibles sont la pince de pare-soleil (réf. 29C128) et la pile 12V (réf. 10A14). Vous pouvez les commander auprès du service client LiftMaster ou chez un revendeur agréé.

La télécommande est-elle compatible avec tous les ouvre-portes LiftMaster ?

Non, elle est compatible uniquement avec les ouvre-portes LiftMaster utilisant un code fixe à 315 MHz. Pour les modèles plus récents (code tournant), une télécommande différente est nécessaire. Vérifiez la fréquence et le type de code de votre ouvre-porte.

Que signifie le voyant DEL lors de la programmation ?

Lorsque vous appuyez sur le bouton intelligent/d'apprentissage de l'ouvre-porte, la DEL s'allume pour indiquer que le mode programmation est actif. Si aucun bouton de télécommande n'est enfoncé dans les 30 secondes, la DEL s'éteint et la programmation doit être répétée.

MODE D'EMPLOI 363LM LIFT-MASTER

Modèle 361LM et 361LMC

Modèle 362LM et 362LMC

Modèle 363LM, 363LMC, 333LM, et 333LMC

Avertissement

Afin d'éliminer les risques de BLESSURES GRAVES ou de MORT découlant de l'actionnement d'une clôture ou d'une porte de garage :

• TOUJOURS garder les télécommandes hors de la portée des enfants. NE JAMAIS laisser un enfant manipuler une télécommande ni jouer avec elle.
• Actionner la clôture ou la porte UNIQUEMENT lorsqu'elle est clairement visible, correctement ajustée et que le mécanisme est libre de toute entrave.
• TOUJOURS garder la clôture ou la porte de garage en vue jusqu'à sa fermeture complète. NE permettez à quiconque de passer lorsqu'une clôture ou une porte est en mouvement.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Ce produit est destiné à être utilisé avec des dispositifs de fermeture de barrières, des dispositifs de fermeture de porte commerciaux et avec tous les produits LiftMaster® qui utilisent un code fixe à 315 MHz. La télécommande à bouton unique activera un seul dispositif, la télécommande à 2 boutons activera jusqu'à 2 dispositifs et celle à 3 boutons en activera jusqu'à 3.

Localisez les commutateurs dip sur votre télécommande

Télécommande à un bouton et à trois boutons :

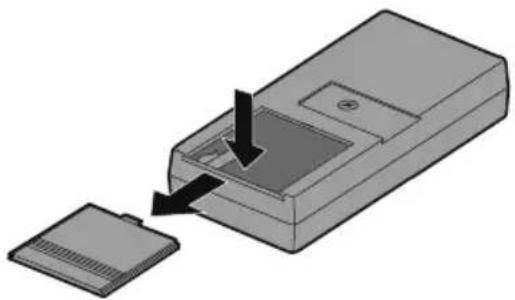

Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le télécommande.

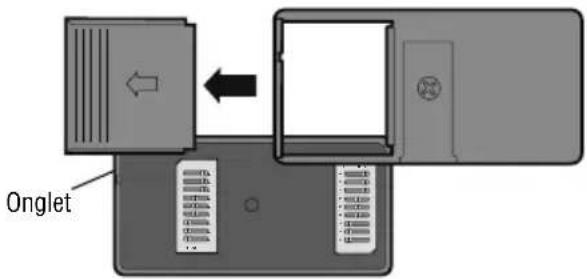

Télécommande à deux boutons :

La télécommande à 2 boutons possède deux groupes de commutateurs Dip.

Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le bouton lisse. Démontez la vis au dos de la télécommande et retirez le couvercle en appuyant sur l'onglet. Ceci vous permettra d'accéder aux commutateurs Dip du bouton cannelé.

Télécommande à un bouton et à trois boutons

Télécommande à deux boutons

Onglet

Localisez le bouton intelligent/d'apprentissage à vos produit

REMARQUE : Vos produits peuvent sembler différents des produits illustrés.

Le bouton Intelligent/d'apprentissage se situe généralement sur la carte logique de l'opérateur ou sur le récepteur externe. Reportez-vous à votre manuel du propriétaire du produit pour l'emplacement exact du bouton Intelligent/d'apprentissage.

Bouton intelligent/d'apprentissa

Utilisez un crayon ou un tournevis pour positionner les commutateurs Dip.

Programmation de la télécommande sans une télécommande existante

Réglez les commutateurs Dip des télécommandes sur n'importe quelle position (+, 0, -).

Programmation de la télécommande avec une télécommande existante

Localisez les commutateurs Dip sur les télécommandes anciennes et nouvelles. Placez les télécommandes côte à côte et positionnez les commutateurs Dip sur chaque télécommande afin de correspondre aux positions (+, 0, -).

Programmation d'une télécommande à 3 boutons

Lors de la programmation d'une télécommande à un seul ou à 2 boutons pour la transformer en une télécommande à 3 boutons, il est très important de positionner correctement le commutateur Dip n° 1. Le commutateur Dip de la télécommande à un seul ou à 2 boutons DOIT correspondre aux boutons sur la télécommande à 3 boutons comme sur la présentation.

Si vous programmez une télécommande à un seul bouton sur le bouton central d'une télécommande à 3 boutons, le commutateur Dip n° 1 de la télécommande à un seul bouton DOIT être positionné sur « 0 » pour que les deux boutons puissent fonctionner.

Nouvelle télécommande

Nouvelle télécommande

télécommande existante

Télécommande sans une ou deux boutons

Commutateur Dip N° 1 doit correspondre aux boutons sur la télécommande à 3 boutons

Télécommande à 3 boutons

1. Appuyez et relâchez le bouton Intelligent/d'apprentissage de votre produit. La DEL s'allumera. 2. Dans les 30 secondes, maintenez appuyé le bouton sur la télécommande que vous désirez utiliser pour activer votre produit.

La programmation est terminée

Répétez les étapes ci-dessus pour chaque bouton et/ou chaque télécommande que vous désirez programmer.

1 Bouton intelligent/d'apprentissage

Installer le poste de commande et le récepteur là où la porte est visible mais à l'écart de la porte et de ses ferrures de montage. Lorsqu'un récepteur est utilisé pour actionner un ouvre-porte commercial, une bordure d'inversion DOIT être posée au bas de la porte. L'omission d'une bordure d'inversion dans ces circonstances peut causer des BLESSURES GRAVES ou ORTELLES aux personnes se trouvant piégées sous la porte.

Les télécommandes de modèle 333LM à 3 boutons peuvent aussi être utilisées avec un récepteur à trois canaux 323LM et un contrôle de porte à 3 boutons pour activer le dispositif de fermeture de porte commercial dans les modes OUVERTURE, FERMETURE et STOP.

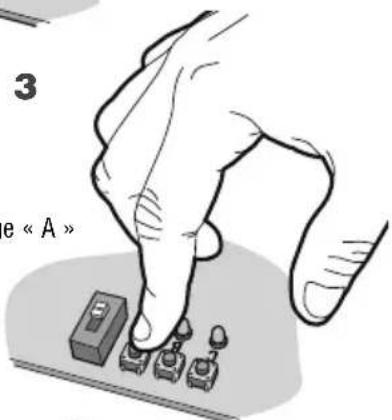

1 Utiliser un tournevis pour soulever le couvercle du récepteur (voir illustration). 2 Vérifiez que le commutateur à glissière sur le récepteur est défini sur la position N. C. (sinon le dispositif de fermeture de porte commercial ne fonctionnera pas). 3 Ensuite, relâchez le bouton intelligent/d'apprentissage marqué « A » sur le récepteur. La DEL adjacente clignotera. 4 Dans les 30 secondes, appuyez et relâchez le bouton rouge de la télécommande. Le bouton rouge est dorénavant programmé sur le mode FERMETURE.

REMARQUE : Si un bouton-poussoir de la télécommande n'est pas enfoncé dans un délai de 30 secondes, le témoin lumineux adjacent au bouton « intelligent » sélectionné s'éteindra. Il faut alors répéter la programmation.

1

2 N.C. Commutateur à

Commutateur à glissière

Bouton intelligent/apprentissage « A »

3 e « A »

Répétez les étapes 3 - 4 ci-dessus avec le bouton jaune sur la télécommande et avec le bouton « B » Intelligent/apprentissage du récepteur pour programmer le mode FERMETURE, et à nouveau avec le bouton vert de la télécommande et avec le bouton « C » Intelligent/apprentissage du récepteur pour programmer le mode OUVERTURE.

5 Remettez en place le couvercle du récepteur.

Pour prévenir d'éventuelles BLESSURES GRAVES ou la MORT :

• Ne JAMAIS laisser de petits enfants à proximité des piles.
• Aviser immédiatement un médecin en cas d'ingestion de la pile.

La pile de 12 V devrait produire suffisamment de puissance pour au moins un an.

Se débarrasser des vieilles piles convenablement.

AVIS : Les règles de la FCC ou d'Industrie Canada (IC), ou les deux, interdisent tout ajustement ou toute modification de ce récepteur et ou de cet émetteur, sauf pour modifier le code ou pour remplacer la pile. IL N'EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU BUREAU. L'utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non désiré.

Pièces de rechange

Pince du pare-soleil....29C128

Pile de 12V....10A14

POUR OBTENIR DE L'ASSISTANCE TECHNIQUE, COMPOSER NOTRE NUMÉRO GRATUIT :

1-800-528-9131

www.liftmaster.com
