MODE D'EMPLOI FCVSDC60A Furrion

Convertor 60 a/80 a

Manuel d'instructions

Merci et félicitations pour l'achat de ce convertisseur Furrion® 60A / 80A. Avant d'utiliser votre nouveau produit, veuillez lire ces instructions attentivement. Vous serez ainsi assuré de utiliser ce produit de manière sécuritaire tout en réduisant les risques de blessures. Ce manuel d'instructions contient des renseignements portant sur l'installation, l'entretien du produit et son utilisation sécuritaire.

Veuillez conserver ces instructions en lieu sûr pour pouvoir les consulter ultérieurement.

N'oubliez pas de remettre ce manuel à tout nouveau propriétaire de ce produit.

Le fabricant n'accepte aucune responsabilité quant aux dommages causés à la suite du non-respect de ces instructions.

Pour toute question sur nos produits, veuillez communiquer avec nous à l'adresse : [e-mail]

Déclaration de conformité du fournisseur

47 CFR § 2.1077 Informations de conformité

Identificateur unique

Nom commercial : Furrion

N° de module : FCVSDC60A, FCVSDC80A

Partie responsable - Coordonnées de la personne-ressource aux États-Unis

52567 Independence Ct, Elkhart, IN 46514, États-Unis

Numéro de téléphone Gratuit: 1-888-354-5792; Courriel: [e-mail]

Déclaration de conformité FCC

Cet appareil est conforme à l'article 15 du Règlement de la FCC. Son utilisation est assujettie aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute autre interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

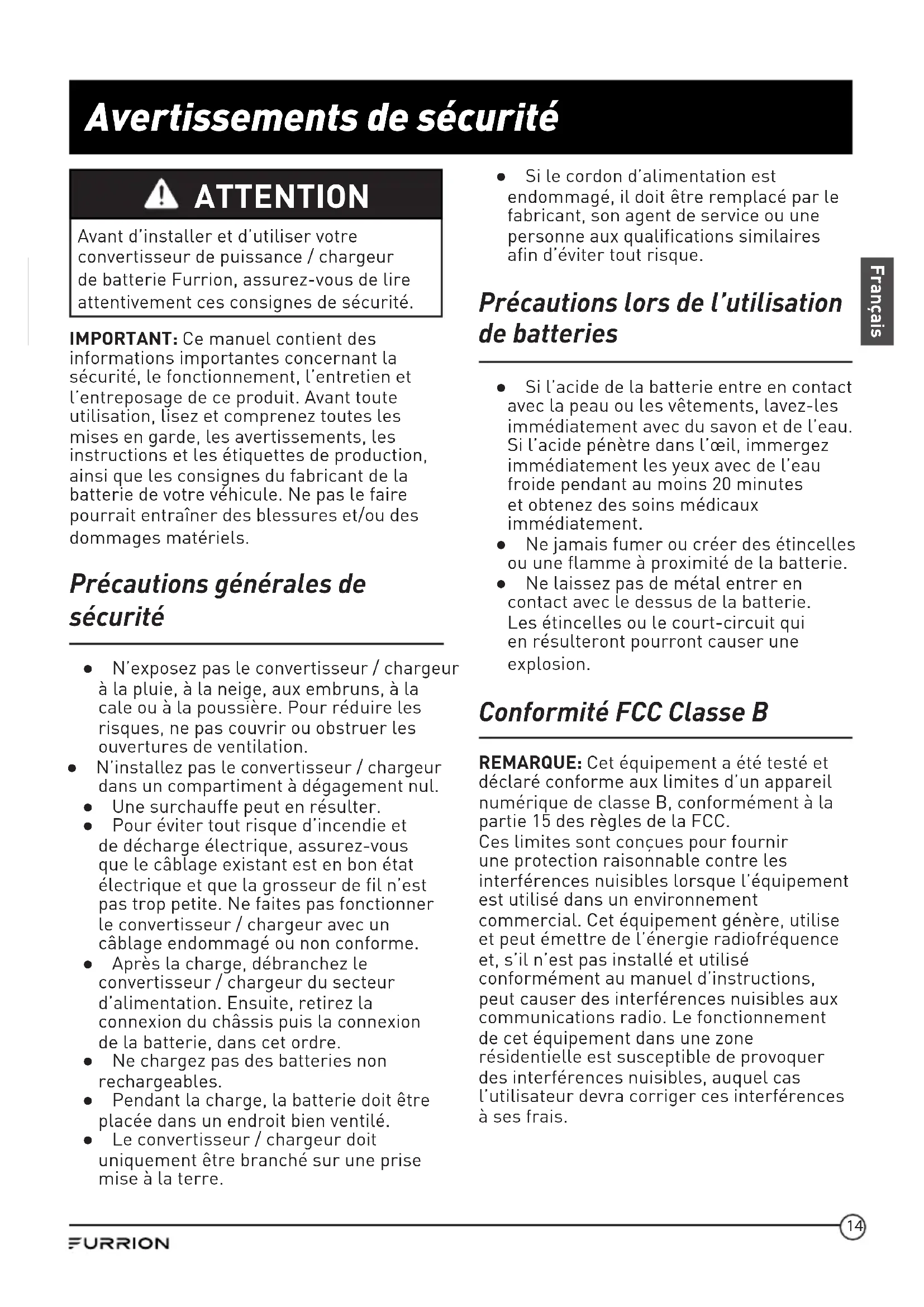

Avertissements de sécurité 14

1. Précautions générales de sécurité 14 Precautions lors de l'utilisation de batteries. 14 Conformité FCC Classe B 14

Comment fonctionne votre convertisseur 15 15

Présentation du produit 16

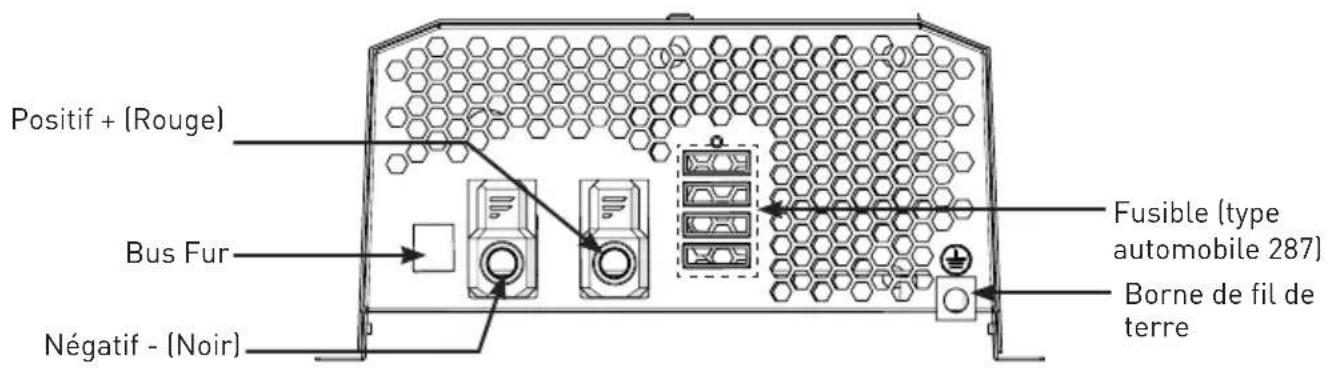

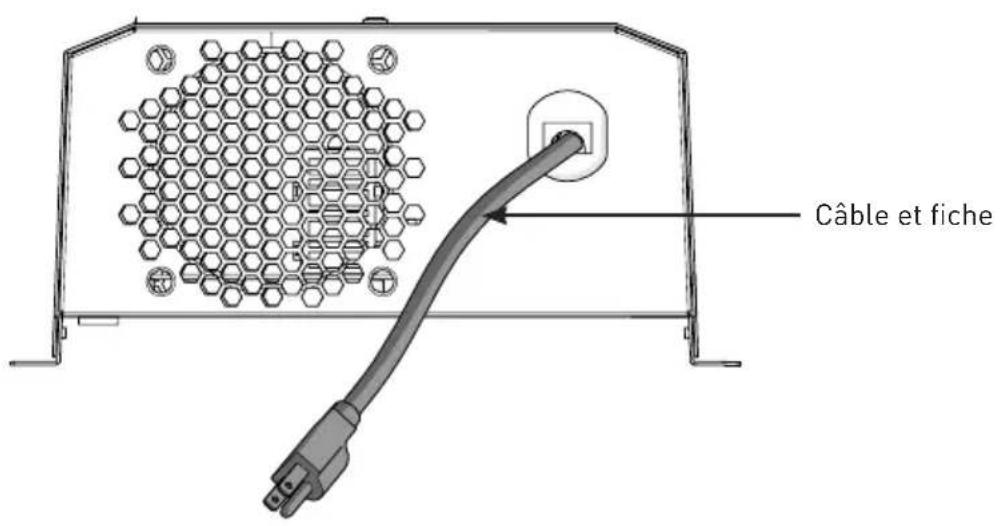

Panneau avant 16 Panneau arrière 16

Installation 17

Contenu de la boîte 17 Emplacement de montage 17 Montage du convertisseur 17 Connexion du convertisseur 18

Soins et entretien 20

Remplacement de fusible 20 Mise au rebut de votre ancien produit et des batteries. 20

Attention

Avant d'installer et d'utiliser votre convertisseur de puissance / chargeur de batterie Furrion, assurez-vous de lire attentivement ces consignes de sécurité.

IMPORTANT: Ce manuel contient des informations importantes concernant la sécurité, le fonctionnement, l'entretien et l'entreposage de ce produit. Avant toute utilisation, lisez et comprenez toutes les mises en garde, les avertissements, les instructions et les étiquettes de production, ainsi que les consignes du fabricant de la batterie de votre véhicule. Ne pas le faire pourrait entraîner des blessures et/ou des dommages matériels.

Précautions générales de sécurité

• N'exposez pas le convertisseur / chargeur à la pluie, à la neige, aux embruns, à la cale ou à la poussière. Pour réduire les risques, ne pas couvrir ou obstruer les ouvertures de ventilation.
• N'installez pas le convertisseur / chargeur dans un compartiment à dégagement nul.
• Une surchauffe peut en être le résultat. Pour éviter tout risque d'incendie et de décharge électrique, assurez-vous que le câblage existant est en bon état électrique et que la grosseur du fil n'est pas trop petite. Ne faites pas fonctionner le convertisseur / chargeur avec un câblage endommagé ou non conforme.
• Après la charge, débranchez le convertisseur / chargeur du secteur d'alimentation. Ensuite, retirez la connexion du chassis puis la connexion de la batterie, dans cet ordre.
• Ne chargez pas des batteries non rechargeables.
• être uniquement branché sur une prise mise à la terre.
• Si le cordon d'alimentation est endommagé, il doit être remplacé éviter tout risque.

Précautions lors de l'utilisation de batteries

• Si l'acide de la batterie entre en contact avec la peau ou les vêtements, lavez-les immédiatement avec du savon et de l'eau. Si l'acide pénètre dans l'œil, immergez immédiatement les yeux avec de l'eau froide pendant au moins 20 minutes et obtenez des soins médicaux immédiatement.
• Ne jamais fumer ou créer des étincelles ou une flamme à proximité de la batterie.
• Ne laissez pas de métal entrer en contact avec le dessus de la batterie. Les étincelles ou le court-circuit qui en résultent pourront causer une explosion.

Conformité FCC classe b

REMARQUE: Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC.

Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément au manuel d'instructions, peut causer des interférences nuisibles aux communications radio. Le fonctionnement de cet équipement dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, auquel cas l'utilisateur devra corriger ces interférences à ses frais.

Comment fonctionne votre convertisseur

Le convertisseur de puissance / chargeur de batterie Furrion convertit 120 V c. a. en 13,6 V c. c. En tant que bloc d'alimentation, il permet à l'utilisateur d'exploiter toute charge continue nominale de 12 volts c. c. jusqu'au courant de sortie nominal du convertisseur pour la charge de résistance et permet une charge inductive inférieure à 1/4 de la charge. En tant que chargeur de batterie, le convertisseur maintiendra la charge de la batterie, délivrant son courant nominal lorsque la capacité de la batterie deviendra suffisamment faible. La tension est réglée pour qu'il fournisse son courant maximum pendant la période de temps nécessaire, ce qui minimise les contraintes excessives à la batterie causées par le réchauffement de ses cellules. Cela permet d'assurer la plus longue durée de vie possible de la batterie. Au fil du temps, à mesure que la batterie atteint sa pleine capacité, le convertisseur maintiendra la charge de la batterie pour empêcher l'autodécharge de ses cellules.

Caractéristiques opérationnelles

Capacités du convertisseur / chargeur jusqu'à 60 A pour le modèle FCVSDC60A et 80 A pour le modèle FCVSDC80A.

Accès facile aux fusibles de protection de la batterie contre l'inversion.

Contrôle intelligent de la vitesse du ventilateur.

Dététration thermique intelligente et protection contre les coupures.

Batterie sans entretien - un nouveau cycle de charge commence tous les 21 jours.

État de charge multiple pour garder votre batterie en bon état.

Le convertisseur de puissance / chargeur de batterie Furrion est conçu avec des composants de haute qualité pour assurer des années d'utilisation continue.

Protection contre la polarité

INVERSE - Si une batterie est accidentellement branchée en polarité inversée, le convertisseur sera protégé par un Fuse.

PROTECTION DE SURVOLTAGE - Si la tension d'entrée dépasse une limite prédéfinie, le convertisseur s'éteindra pour éviter tout dommage. L'appareil reprendra son fonctionnement normal lorsque la tension reviendra à la normale.

Protection contre les surintensités

• Limitation des crêtes par cycle ainsi que limitation du courant nominal pour maximiser la durée de vie du convertisseur.

PROTECTION DE COURT-CIRCUIT - Le convertisseur de puissance / chargeur de batterie détecte en un millionième de seconde si les bornes de sortie ont été court-circuitées. Si cette situation se produit, le convertisseur limite d'abord le courant. Si la situation persiste, le convertisseur réduit alors la sortie de courant, en un millième de seconde. Le convertisseur de puissance / chargeur de batterie est conçu pour se protéger. Une fois que le « court-circuit » a été corrigé, le convertisseur de puissance / chargeur de batterie revient automatiquement en condition normale de fonctionnement.

Protection CONTRE la surchauffe

• Si une situation de surchauffe se produit en raison d'une obstruction du flux d'air ou d'une mauvaise installation, le convertisseur de puissance / chargeur de batterie détecte la situation et diminue la puissance de sortie jusqu'à ce que l'unité revienne à sa température de fonctionnement normale. La pleine capacité de rendement sera rétablie au fur et à mesure que l'unité refroidit.

Contenu de la boîte

Assurez-vous que tous les articles suivants sont inclus dans l'emballage. Si un article est endommagé ou manquant, contactez votre détaillant.

• Convertisseur de puissance / Chargeur de batterie x 1
• Manuel d'instructions x 1 - Carte de garantie x 1

Emplacement de montage

Le convertisseur de puissance / chargeur de batterie Furrion peut être monté dans n'importe quelle position à l’intérieur d’un compartiment fermé. Fournir un espace d’air suffisant pour permettre une circulation d’air illimitée dans et autour de l’unité.

Le convertisseur de puissance doit être installé dans un environnement répondant aux exigences suivantes:

SEC-Ne laissez pas l'eau s'égoutter ou entrer dans le convertisseur.

La température de l'air ambiant doit être comprise entre 0°C et 40°C. Le plus frais, le mieux.

• SECURITAIRE - N'installez pas le convertisseur dans un comparti er, telles que les zones de stockage de carburant ou les compartiments moteur.
• VENTILE - Gardez le convertisseur à au moins 25 mm de distance

des objets environnants. Assurez-vous que la zone de ventilation de l'unité n'est pas obstruée.

POUSSIÈRE - N'installez pas le convertisseur dans des environnements poussiéreux. De la poussière peut être aspirée dans l'appareil lorsque le ventilateur de refroidissement fonctionne.

• AVEC FUSIBLE - Un fusible doit être installé entre la batterie et le convertisseur. RAPPROCHE DES BATTERIES - Évitez les longueurs de câble excessives. N'installez pas le convertisseur dans le même compartiment que les batteries. Utilisez les longueurs et les grosseurs de fils recommandées.
• Ne montez pas le convertisseur où il pourrait être exposé aux gaz produits par la batterie. Ces gaz sont très corrosifs et une exposition prolongée endommagera le convertisseur.

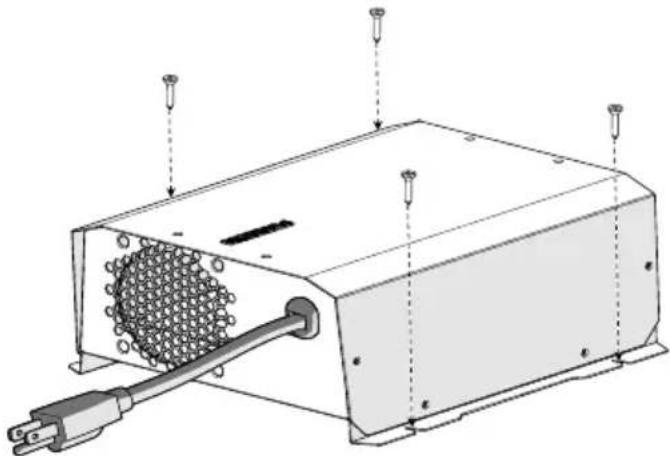

Montage du convertisseur

IMPORTANT: Débranchez toujours le côté positif de la batterie avant l'installation. Le convertisseur de puissance / chargeur de batterie est conçu avec quatre fentes dans son support de montage permettant de fixer l'unité

sur une cloison, un plancher, un mur ou toute autre surface plane.

Connexion du convertisseur

Il n'y a aucun composant dans le convertisseur de puissance / chargeur de batterie qui, dans son fonctionnement normal, produit des arcs ou des étincelles. Cependant, tous les appareils électroniques peuvent générer des étincelles en cas de défaillance. Par conséquent, n'installez jamais cet appareil dans le même compartiment avec des articles inflammables tels que de l'essence ou des batteries.

Connexion à une source d'alimentation

Branchez le cordon d'alimentation CA du convertisseur d'alimentation / chargeur de batterie sur une source de 120 V à 3 fils reliée à la terre :

• Prise 5-15R pour convertisseur 60 A.
• Prise 5-20R pour convertisseur 80 A.

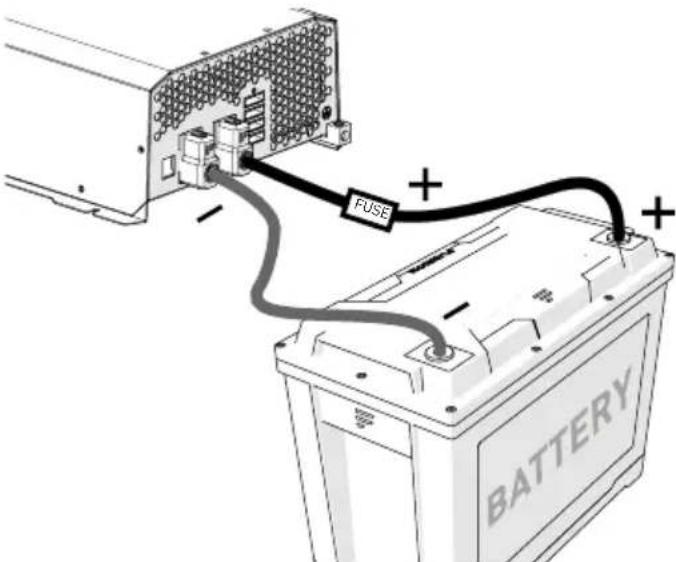

Connexion à une batterie / charge

Toujours utiliser un fil de calibre approprié en fonction de l'intensité de courant (ampères) du convertisseur et de la batterie. Lors de la connexion à une batterie, un fusible doit être installé entre le convertisseur et la batterie, en connectant le côté positif de la batterie au côté ligne du disjoncteur, et le convertisseur sur le côté charge. Connectez la cosse de liaison du châssis du convertisseur au châssis du véhicule ou à une autre source de mise à la masse.

Connectez les cosses de borne positive (rouge) et négative (noire) à la batterie ou à la charge.

Fonctionnement

De nombreuses options seront installées avant l'achat de votre nouveau véhicule récréatif, mais il y a quelques options dont vous devez tenir compte lors de l'utilisation de votre nouveau centre d'alimentation.

Le microprocesseur intégré sélectionne automatiquement le meilleur mode pour votre batterie et détermine le mode de fonctionnement le mieux adapté pour recharger ou maintenir l'état optimal de la batterie.

TABLEAU DES FLUX DE CHARGE

CHARGE de désulfatation - CHARGE par impulsions

Si la tension initiale de la batterie est inférieure à 10 V, le chargeur lancera le mode de désulfation avec le profil de charge par impulsions. Le temps de charge par impulsions sera de 10 minutes.

REMARQUE: Cette phase de charge est uniquement disponible pour les batteries au plomb.

Démarrage graduel - CHARGE à courant constant

Si lors de la charge de masse initiale, la tension de la batterie est inférieure à 11 V c.c. en raison d'une décharge profonde, le chargeur procédera avec une charge douce. Le courant de charge de masse est réduit à la moitié du courant maximum jusqu'à ce que la tension de la batterie soit supérieure à 11 V c.c. ou pendant 10 minutes (selon la durée la plus longue) puis passé à la charge de masse.

CHARGE de MASSE - CHARGE à courant constant

Normalement, la batterie est chargée à un courant maximum constant jusqu'à ce qu'elle atteigne le niveau de tension de masse. La tension de charge change en fonction de la tension de la batterie. Si le chargeur ne peut pas passer en mode d'absorption dans les

20 heures, il passe automatiquement en mode maintien pour éviter de charger la batterie à l'excès. Il s'agit de la minuterie de sécurité.

CHARGE d'absorption - CHARGE à tension constante

Lorsque la tension de la batterie atteint le niveau de tension de masse, le chargeur passe en mode de charge à tension constante. Le chargeur passera au stade de maintien après 90 ou 180 minutes de charge d'absorption (90 minutes pour la batterie LiFePO4, 180 minutes pour les batteries au plomb).

CHARGE de maintien - CHARGE à tension constante

À ce stade, la batterie est complètement chargée et il ne faut que la quantité de courant nécessaire pour maintenir sa capacité. Le chargeur passera à la charge de masse, si le courant de la batterie est supérieur à 50 % du courant nominal pendant 5 minutes ou si la tension de la batterie est inférieure à 12,5 V c.c. pendant 5 minutes. Si le chargeur reste dans ce mode avec un courant de charge inférieur à 20 % du courant de masse pendant plus de 60 heures, il passera en mode veille.

Mode VEILLE - CHARGE à tension constante

À ce stade, la tension de charge dans ce mode sera de 13,2 V c.c. C'est seulement pour maintenir la capacité de la batterie. Le chargeur passera à un nouveau cycle après 5 minutes lorsque le courant sera supérieur à 6 A.

Nouveau CYCLE CHARGE tous les 21 JOURS

Le chargeur commencera un nouveau cycle de charge de masse, d'absorption puis de maintien tous les 21 jours en mode veille ou en mode Maintien. Ce nouveau cycle de charge rafraîchira la batterie pour éviter la séparation de l'électrolyte et gardera les plaques d'électrodes en bon état. Le nouveau cycle de charge automatique en mode veille lancé tous les 21 jours est conçu pour maintenir la batterie en bon état de fonctionnement pendant une longue période d'inactivité de la roulotte ou de l'application de la batterie de secours.

Soins et entretien

Nettoyer uniquement avec un chiffon sec. Ne nettoyez pas l'unité avec des agents chimiques puissants ou des nettoyants abrasifs. Ne jamais renverser un liquide quelconque sur le produit. Ne laissez aucun résidu ou liquide pénétrer dans l'appareil, car cela pourrait entraîner un risque d'électrocution. Toujours débrancher l'alimentation avant le nettoyage.

Remplacement de fusible

MISE EN GARDE: AUCUN COMPOSANT RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR. N'ESSAYEZ PAS D'OUVRIR LE CONVERTISSEUR DE PUISSANCE / CHARGEUR DE BATTERIE. Le convertisseur de puissance / chargeur de batterie est protégé contre l'inversion de polarité sur la sortie CC. Si une batterie ou le convertisseur de puissance / chargeur de batterie est mal raccordé, les fusibles sauteront et pourront être facilement remplacés. Normalement, le fusible ne sautera pas à moins qu'un problème sérieux se produise.

• Haute tension et haute température à l'intérieur du convertisseur de puissance / chargeur de batterie. Nous vous recommandons de contacter un technicien pour les problèmes. Utilisez toujours un fusible du même calibre et du même type que celui fourni avec le convertisseur.

Mise au rebut de votre ancien produit et des batteries

Le convertisseur de puissance / chargeur de batterie est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés. Veuillez respecter les réglementations locales concernant la mise au rebut des matériaux d'emballage, des batteries usagées et de l'ancien équipement.

Caractéristiques

Spécifications techniques
Modèle FCVSDC60A FCVSD	C80A
Tension de veille	13.2V 13.2V
Courant de charge 60A 80A
Gamme de tension de fonctionnement	100 V c.a. à 132 V c.a. / 60 Hz 100	V c.a. à 132 V c.a. / 60 Hz
Protection de surinten-sité à la sortie	65A 85A
Puisance d'entrée à pleine charge	1015W 1500W
Courant d'entrée sans charge	300mA 300mA
Courant d'entrée à pleine charge (120 V / 60 Hz)	9A 12.5A
Efficacité (à LiFeP04) (120 V c.a.)	>80% >80%
Régulation de ligne à pleine charge (tension d'entrée @ 105 V à 132 V)	3% 3%
Régulation de charge (10 % à 100 % de charge)	3% 3%
Norme UL458 UL458
Environnement de mise en service	-10 °C à 50 °C / 14 °F à 122 °F (Une température plus élevé entrainera un déclassement)	-10 °C à 50 °C / 14 °F à 122 °F (Une température plus élevé entrainera un déclassement)
Environnement d'entrepassage	-20°C à 70°C/-4°F à 158°F -20°C	à 70°C/-4°F à 158°F
Batterie LiFeP04
Masse 14.6 V 14.6 V
Maintien	13.6V 13.6V
Batterie au plomb
Masse 14.4V 14.4V
Maintien	13.4V 13.4V

Dépannage

PROBLÈME / SYMPTÔME	CAUSES POSSIBLES ACTION
Aucune sortie	Alimentation 120 V c.a. non connectée	Connectez l'alimentation
		Vérifiez le panneau de distribution CA pour confirmer que tout fonctionne correctement
	Fusibles externes grillés	Vérifiez si la polarité est inversée
		Remplacez les fusibles par des fusibles du même type et du même calibre
	Court-circuit	Tracez les circuits du VR pour une anomalie possible
	L'unité a été arrêtée en raison d'une surchauffe	Vérifiez le débit d'air
		Laissez l'unité refroidir
	L'unité a été arrêtée en raison d'une surtension	Vérifiez la tension d'entrée
		Corriguez la tension d'entrée
Fusibles externes grillés	Branchement à polarité inversée	Corriguez le branchement et remplacez les fusibles par des fusibles du même type et du même calibre
Le convertisseursallume et s'éteint	Le compartmentement devient trop chaud ou le courant de sortie est en dehors du courant nominal	Vérifiez le flux d'air vers le convertisseur
		Améliorez la ventilation du compartment
		Vérifiez la capacité de charge
Faible rendement	Charge excessive pour le convertisseur	Réduisez les besoin de charge ou installez un convertisseur plus puissant
	Mauvaises cellules de batterie Remplacez la batterie
Sortie intermittenteou pas de sortie sur le générateur,fonctionne surl'alimentation à quai	L'unité a été arrêtée en raison d'une surtension	Ajoutez une autre charge au générateur.Cela peut réduire les « crétes » à un niveau acceptable
	Certains générateursprésentent des crétes de tension excessives sur la sortie d'alimentationCA. Cela peut déclencher la protection contre les surtensions et provoquer l'accès de l'unité	Contactez le fabricant du générateur pour déterminer s'il y a possibilité d'anomalie du générateur
