Type de produit	Table de cuisson vitrocéramique
Marque	Airlux
Modèle	ATH63S
Nombre de foyers	3 (avant gauche, arrière gauche, droit)
Puissance totale	6000 W
Alimentation électrique	230 V ~ 50/60 Hz (monophasé) ou 400 V ~ 2P+N (biphasé)
Dimensions de découpe	490 x 560 mm
Poids	Environ 10 kg
Fonctions principales	Cuisson automatique, minuterie, maintien au chaud, extension de zone, verrouillage du bandeau
Foyers et puissances	Avant gauche Ø190 mm 1800 W, arrière gauche Ø155 mm 1200 W, droit Ø280 mm 1500 W (booster 2400 W)
Indicateur de chaleur résiduelle	Oui, affichage [H]
Nettoyage et entretien	Eau + produit vaisselle, éviter abrasifs, enlever immédiatement le sucre
Sécurité	Arrêt automatique, verrouillage, détection de surchauffe, protection enfant
Réparabilité	Contacter le service après-vente, ne pas ouvrir soi-même

FOIRE AUX QUESTIONS - ATH63S AIRLUX

Que faire si les zones de cuisson ne s'activent pas ?

Vérifiez que l'appareil est correctement branché au réseau électrique et que le fusible n'a pas sauté. Assurez-vous que les touches sensitives sont propres et non recouvertes d'eau ou de graisse.

Comment utiliser la fonction de cuisson automatique ?

Sélectionnez la zone de cuisson, appuyez sur [+] jusqu'à obtenir l'affichage [A] clignotant avec le niveau de puissance. Ajustez ensuite le niveau avec [-]. La zone fonctionne d'abord à pleine puissance puis réduit automatiquement.

Que signifie l'affichage [ER03] ?

Un objet ou du liquide recouvre les touches du bandeau de commande. Nettoyez les touches et retirez l'objet. Le symbole disparaît une fois les touches libérées.

Comment verrouiller le bandeau de commande pour le nettoyage ?

Appuyez sur la touche marche/arrêt [①], puis dans les 5 secondes, appuyez simultanément sur [-] et la zone de sélection avant gauche. L'affichage [L] apparaît. Pour déverrouiller, répétez la même opération.

Quelle est la puissance du foyer droit avec booster ?

La puissance nominale du foyer droit est de 1500 W, mais la fonction booster permet d'atteindre 2400 W pour une cuisson rapide.

Comment régler la minuterie ?

Sélectionnez la zone de cuisson, choisissez la puissance, puis appuyez simultanément sur [-] et [+] pour entrer en mode minuterie. Utilisez [-] et [+] pour ajuster le temps de 1 à 99 minutes. À la fin, [00] clignote et un bip sonore retentit.

Que faire si la table de cuisson s'éteint toute seule ?

C'est le déclenchement de sécurité automatique. Cela peut se produire si vous avez oublié de couper une zone ou si des touches sont recouvertes. Vérifiez et rallumez l'appareil.

Comment nettoyer la vitrocéramique sans la rayer ?

Utilisez un chiffon humide avec un peu de produit vaisselle ou un produit spécial vitrocéramique. N'utilisez jamais d'éponge abrasive, de poudre à récurer ou d'objets métalliques.

Quelle est la signification de l'affichage [ER21] ?

La table est en surchauffe. Laissez-la refroidir complètement, puis rallumez-la. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser des casseroles en aluminium sur cette table ?

Non, évitez les récipients en aluminium ou en matière synthétique car ils pourraient fondre sur les foyers encore chauds. Utilisez des casseroles compatibles avec l'induction ( fond ferromagnétique) pour les foyers à induction, mais ici il s'agit de vitrocéramique classique : tous types de casseroles à fond plat sont acceptés sauf aluminium fin.

MODE D'EMPLOI ATH63S AIRLUX

Manuel d'utilisation et d'entretien

Nous vous remercions de la confiance que vous nous avez accordée en choisant notre table de cuisson vitroceramique.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

Sécurité 2

PRECAUTIONS AVANT UTILISATION EN CUISSON 2

UTILISATION DE L'APPAREIL 2

PRECAUTIONS POUR NE PAS DETERIORER L'APPAREIL 3

PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 4

AUTRES PROTECTIONS 5

Description de l'appareil 6

CHARACTERISTIQUES TECHNIQUES 6

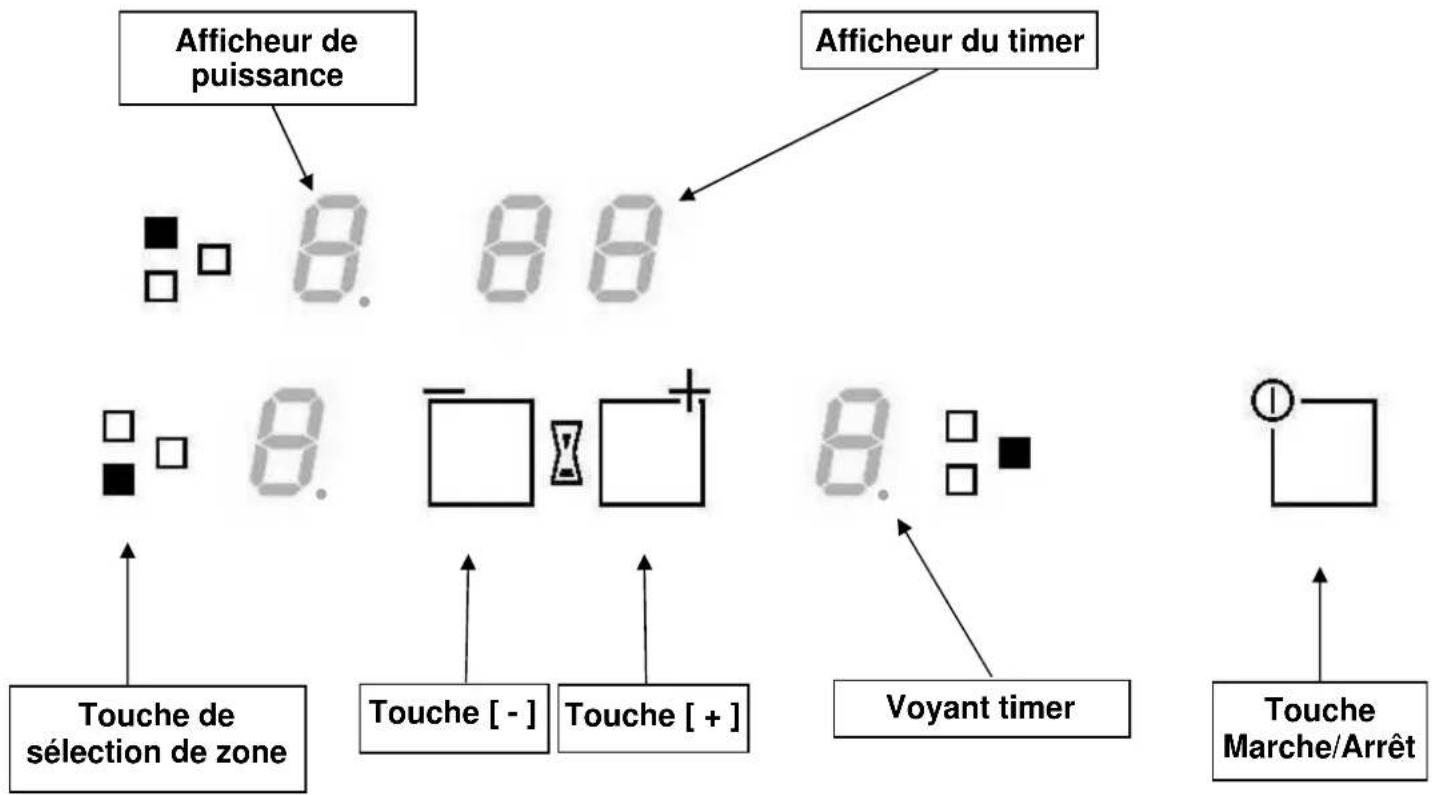

BANDEAU DE COMMANDE 6
