Tipo di prodotto	Piano cottura vetroceramica
Marca	Airlux
Modello	ATH63S
Numero di fuochi	3 (anteriore sinistro, posteriore sinistro, destro)
Potenza totale	6000 W
Alimentazione elettrica	230 V ~ 50/60 Hz (monofase) o 400 V ~ 2P+N (bifase)
Dimensioni di incasso	490 x 560 mm
Peso	Circa 10 kg
Funzioni principali	Cottura automatica, timer, mantenimento in caldo, estensione zona, blocco del pannello
Fuochi e potenze	Anteriore sinistro Ø190 mm 1800 W, posteriore sinistro Ø155 mm 1200 W, destro Ø280 mm 1500 W (booster 2400 W)
Indicatore di calore residuo	Sì, display [H]
Pulizia e manutenzione	Acqua + detersivo per piatti, evitare abrasivi, rimuovere immediatamente lo zucchero
Sicurezza	Spegnimento automatico, blocco, rilevamento surriscaldamento, protezione bambini
Riparabilità	Contattare il servizio clienti, non aprire da soli

Domande frequenti - ATH63S AIRLUX

Cosa fare se le zone di cottura non si attivano?

Verificare che l'apparecchio sia correttamente collegato alla rete elettrica e che il fusibile non sia scattato. Assicurarsi che i tasti sensibili siano puliti e non coperti da acqua o grasso.

Come utilizzare la funzione di cottura automatica?

Selezionare la zona di cottura, premere [+] fino a ottenere il display [A] lampeggiante con il livello di potenza. Regolare quindi il livello con [-]. La zona funziona prima a piena potenza poi si riduce automaticamente.

Cosa significa il display [ER03]?

Un oggetto o del liquido copre i tasti del pannello di controllo. Pulire i tasti e rimuovere l'oggetto. Il simbolo scompare una volta liberati i tasti.

Come bloccare il pannello di controllo per la pulizia?

Premere il tasto accensione/spegnimento [①], quindi entro 5 secondi, premere contemporaneamente [-] e la zona di selezione anteriore sinistra. Appare il display [L]. Per sbloccare, ripetere la stessa operazione.

Qual è la potenza del fuoco destro con booster?

La potenza nominale del fuoco destro è di 1500 W, ma la funzione booster consente di raggiungere 2400 W per una cottura rapida.

Come impostare il timer?

Selezionare la zona di cottura, scegliere la potenza, quindi premere contemporaneamente [-] e [+] per entrare in modalità timer. Utilizzare [-] e [+] per regolare il tempo da 1 a 99 minuti. Alla fine, [00] lampeggia e viene emesso un segnale acustico.

Cosa fare se il piano cottura si spegne da solo?

È l'attivazione automatica della sicurezza. Può accadere se si è dimenticato di spegnere una zona o se i tasti sono coperti. Verificare e riaccendere l'apparecchio.

Come pulire il vetroceramica senza graffiarlo?

Utilizzare un panno umido con un po' di detersivo per piatti o un prodotto speciale per vetroceramica. Non usare mai spugne abrasive, polvere abrasiva o oggetti metallici.

Qual è il significato del display [ER21]?

Il piano è in surriscaldamento. Lasciarlo raffreddare completamente, poi riaccenderlo. Se il problema persiste, contattare il servizio clienti.

Posso usare pentole in alluminio su questo piano?

No, evitare recipienti in alluminio o materiale sintetico perché potrebbero fondere sui fuochi ancora caldi. Utilizzare pentole compatibili con induzione (fondo ferromagnetico) per i fuochi a induzione, ma qui si tratta di vetroceramica classica: tutti i tipi di pentole a fondo piatto sono accettati tranne l'alluminio sottile.

MANUALE UTENTE ATH63S AIRLUX

istruzioni per l'uso e l'infallazione

ATH63S

airlux

NOTICE D'UTILISATION

INSTRUCTION OF USE

MANUALE D'ISTRuzione

Grazie per averecelto il nostro piano di cottura.

Per ottenere il meglio dal Suo piano cottura, La preghiamo di leggere con attenzione le presenti istruzioni, e di conservarle per un'eventuale consultrazione futura.

INDICE

SICUREZZA 16

Precauzioni prima del primo utilizzato

• Sballare eliminando tutti i materiali di imballo.
• L'installazione e connessione dell'apparecchio devono essere effettuate da personale specializzato. Il Fabbricante declina agli responsabilità civile e penale per danni causati da installmentazione e/o connessione non realizate a regola d'arte.
• Per essere utilizzato, l'apparecchio deve essere correttamente installato in una cucina e su una superficie di lavoro idonea.
• Questo elettrodomestico è progettato esclusivamente per la cottura di cibo, con l'espressa esclusione di agli altri uso domestico, commerciale o industriale.
• Rimuovere tutte le etichette adesive dal yetro.
  Non apportare alcuna modifica o alterazione all'apparecchio.
• La superficie in vetro dell'apparecchio non può essere utilizzata come zona di appoggio o di lavoro.
• L'apparecchio deve essere opportunamenteesso a terra e collegato alla rete elettrica secondo la normativa in vigore localmente.
• Non usare nessuna prolunga elettrica per collegare il cavo di alimentazione.
• L'apparecchio non può essere utilizzato sopra una lavastoviglia o una asciugatrice: il vapour potrebbe danneggiare le componenti elettroniche dell'apparecchio.
• Questo appearecchio non è da utilizzato con un timer esterno o un telecomando separato.

Utilizzo dell'apparecchio

• Spagnere le piastre riscaldanti dopo l'uso.
• Controllare le cotture che utilizzato grasso o olio: potrebbero incendiarsi confacility.
• Fare attenzione a non uszionarsi durante o dato l'uso dell'apparecchio.
• Verificare che nessun cablaggio di apparecchi fissi o mobili venga in conatto con il vetro dell'apparecchio o con pentole bollienti.
• Gli oggetti magnetici (carte di credito, floppy discs, calcolatrici) non devono essere piazzati vicino all'apparecchio quando questo è accesso.
• Non piazzare alcun oggetto metallico, tranne le pentole, sull'apparecchio. In caso di accensione involontaria, o di presenza di calore residuo dopo la cottura, quosti potrebbero sciogliersi o sono incendiari.
• Non copire mai l'apparecchio con un panno o telo protettivo, perché potrebbe surriscaldarsi e bruciare.
• Questo apparecchio può essere usato da bambini con una età minima di fatto anni e da persone le cui capacità fisiche, sensoriali o mentali sono ridotte, o le cui esperenze e conoscenze sono inadatte, unicamente se sosto sorveglianza e diaetro formazione sull'uso dell'apparecchio, in condizioni di sicurezza e dopo essere state informate sui rischi in cui potrebbero incorrere.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione non possono essere affidate a bambinirawnza la sorvegianza di un adulto.
• Gli oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere piazzati sull'apparecchio perché potrebbero divertare incandescenti.

Precauzioni onde non danneggiare l'apparecchio

• Pentole con fondo graffiato o danneggiato (non di ghisa smaltata) possono danneggiare il vetro ceramicico.
• Sabbia o altre sostanze abrasive possono danneggiare il vetro ceramicico.
• Evitare di far cadere oggetti,anche piccoli,sul vetro ceramicico.
• Assicurarsi che la ventilazione dell'apparecchio funzioni secondo quando previsto dalle istruzioni del fabbricante.
• Non colpire i bordi del vetro con le pentole.
• Non mettere o lasciare pentole vuote sul vetro ceramicico.
• Lo zucchero, i materiali sintetici e i fogli di alluminio non devono venire a contatto con le piastre riscaldanti, perché possono causare rotture o altre alterazioni del vetro ceramicico durante il raffreddamento. Nel caso, accendere immediatamente l'apparecchio e rimuovere l'oggetto alla piastra, prendendo le opportune precauzioni per non ustionarsi.
• Pericolo di incendio! Non appoggiare alcun oggetto sul piano di cottura.
• Non piazzare mai un contentatore bollente sul pannello di controllo.
• Se除去 il piano cottura incassato c'è un cassetto, assicurarsi che lo spazio tra il contentuto dello stesso e la parte inferiore dell'apparecchio sia sufficiente (almeno 2 cm). Questo è essenzionale per garantire una corretta ventilazione.
• Non mettere mai oggetti infiammabili (ad es. spray) nel cassetto situato sotto l'apparecchio. Gli eventuali contentitori per posate posti in cassetti sotto l'apparecchio devono essere resistenti al calore.

Precauzioni in caso di malfunzionamento dell'apparecchio

• Se si notationa un difetto di funzionamento, spegnere l'apparecchio e disconnetterlo alla rete elettrica.
• Se il vetro ceramicico è rotto o crepato, disconnettere immediatamente l'apparecchio alla rete elettrica e chiamare l'assistenza tecnica.
• Qualsiasi riparazione deve essere compiuta esclusivamente da personale qualificato. Non apriere l'apparecchio per nessun motivo.
• ATTENZIONE: Se la superficie del vetro è crepata o rottà, spegnere immediatamente l'apparecchio per evitare il rischio di scosse elettriche.

Altre precazioni

• Assicurarsi che la pentola o padella sia sempre centrata sulla piastra di cottura. Il fondo dell'utensile deve coprire il più possibile la piastra di cottura.
• Per gli utilizzatori di pace-makers: il Campo magnetico dell'apparecchio potrebbe influenzare il funzionamento del pacemaker. Si raccomanda di richiedere preventivamente informazioni al venditore dell'apparecchio e/o al medico curante.
• Non utilizzato contentitori di alluminio o di materiali sintetici: potrebbero fondere se appoggiati alle piastre accese o ancora calde dopo l'uso.
• Non utilizzato mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuqa o qualcosa di simile.

Dati tecnici

Tipo	ATH63S
Potenza totale 6000 W
Consumo di energia del piano cottura EChob* 180.7 Wh/kg
Posizione anteriore sinistra	Ø 190 mm
Potenza nominale 1800 W
Categoria standard di pentola * C
Consumo di energia ECcw* 183.9 Wh/kg
Posizione posteriore sinistra	Ø 155 mm
Potenza nominale 1200 W
Categoria standard di pentola * A
Consumo di energia ECcw* 173.8 Wh/kg
Posizione posteriore destra	Ø 280 mm
Potenza nominale 1500 W
Potenza prima booster 2400 W
Categoria standard di pentola * D
Consumo di energia ECcw* 171.3 Wh/kg

• metodo di misura delle prestazioni secondo la norma (EN60350-2)

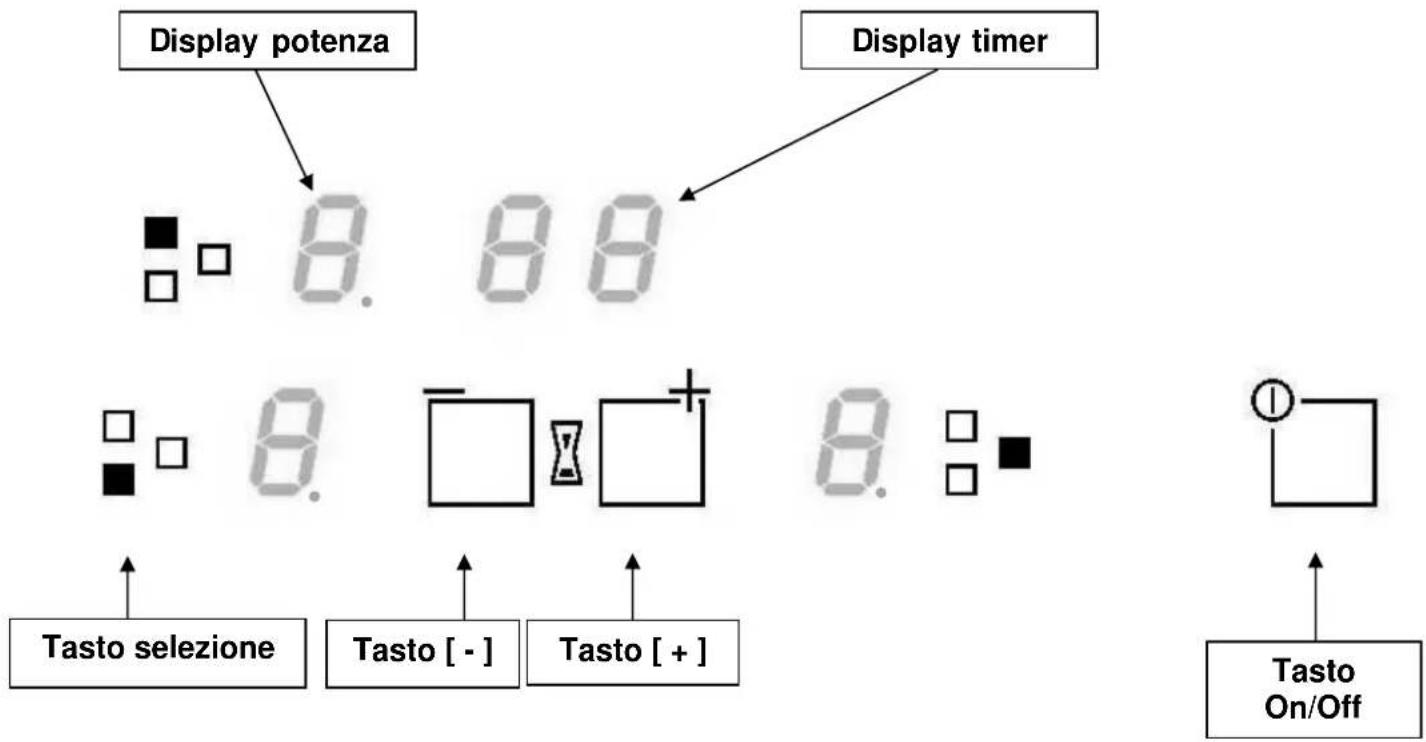

Pannello di controllo

Tasti a sfioramento

Il vostro piano cottura a induzione è equipaggiato con controllingi elettronici azionati tramite tasti a sfioramento. Quando il dito tocca il tasto, il commando corrispondente viene attivato. L'attivazione è confermata alla spia relativà, o da una lettera o un numero sul display e/o da un segnale acustico.

Nell'utilizzato normale premere unicamente un taste per volta.

Display

Display

Descrizione Funzione

0 Zero

La piastra è attivata

1...9 Livello potenza Selezione del livllo di potenza

A Accelerator riscaldamento Cottura automatica
E Messaggio di erre Difetto elettronico
H Calore residuo La piastra è calda
L Blocco Blocco del pannello di controllo

PRIMA ACCENSIONE UTILIZZO DELL'APPARECCHIO

Prima del primo utilizzato

Pulire l'apparecchio con uno straccio umido, indi asciugarlo accuramente. Non utilizzato detergenti che possano causare colorazioni anomale del vetro.

Per iniziare

• Accensione/spegnimento dell'apparecchio:

Azione	Pannello di controllo	Display
Per accendere	premere [ ]	[ 0 ]
Per arrestare	premere [ 1 ]

• Accensione/Spegnimento di una piatra riscaldante:

Azione	Pannello di controllo	Display
Selezione piatra	Premere de tasto selezione	[0]
Aumentare la potenza	Premere [+] da [1] a [9]
Diminuire la potenza	Premere [-] da [9] a [1]
Arrestare	Premere [-] [0] o [H]

Se nessuna regolazione è effettuata entro 20 secondi l'apparecchio torna in modalità di attesa.

Indicatore di calore residuo

Dopo aver spento l'apparecchio, la piastra è ancora calda e il display indica [ H ].

Il simbolo [H] scompare quando la piastra cui essere toccata alla pericolo di bruciature.

Finché la spia di calorie residuo è accesa, non toccare la piastra né posizionarvi alcun oggettobensabile al calorie: c'è rischio di bruciature o incendi.

Timer

Con il timer integrato si può impostare per tutte le quattro zone una durata di cottura da 1 a 99 minuti. Per agli zona di cottura è possibile impostare una durata diversa.

- Impostare o modificare la durata del timer

Azione	Pannello di controllo	Display
Zone selezione	Premere de tasto selezione	[0]
Aumentare la potenza	Premere tasto [+]	[1] a [9]
Selezionare « Timer »	Premere tasto [-] o [+]	Timer [00] min
Diminuire il tempo	Premere tasto [-]	[00] andare a
30,29....
Aumentare il tempo	Premere tasto [+]	Aumentare il tempo
Il tempo è confermato e la cottura inizia sono a quando il tempo raggiunge [00].

- Disattivare la durata del timer

Azione	Pannello di controllo	Display
Zone selezione	Premere de tasting selezione	[0]
Selezionare « Timer »	Premere tasting [ - ] o [ + ]	Il tempo rimanente
Stop « Timer »	Premere tasting [ - ]	[00] poi si fermà

- Spegnimento automatico :

Appena il tempo di cottura selezionato è terminato di visualizzazione del timer lampeggiante [00] e un suono anelli.

Per arrestare il suono e il lampeggio è sufficiente premere un taste qualsiasi.

• Egg timer funzione :
Azione	Pannello di controllo	Display
Attivare il piano di cottura	Premere [ ①]		[0] or [H]
Selezionare « Timer »	Premere tasting [ - ] o [ + ]	Timer [00] min
Diminuire il tempo	Premere tasting [ - ]	[00] andare a
			30,29....
Aumentare il tempo	Premere tasting [ + ]	Aumentare il tempo

Dopo alcuni secondi la spia smette di lampeggiare con.
Appena il tempo di cottura selezionato è terminato di visualizzazione del timer lampeggiante [00] e un suono anelli.

Cottura automatica

Tutte le piastre sono equipaggiate con una funzione automatica "stop and go" (partenza-arresto). La piastra si accende a piena Potenza per un dato tempo, poi riduce automaticamente la Potenza a un livello prestabilitito.

- Avvio:

• Spagnere la cottura automatica

Azione	Pannello di controllo	Display
Selezione piatra	Premere de tasto selezione	[0]
Selezione della Potenza massima	Premere tasto [+]	da [1] a [9]
Cottura automatica	Premere tasto [+]	[9] lampeggia assieme
	al symbolo [A]
Selezione del livello di potenza	Premere tasto [+]	[9] passa a [8] [7] ...
(ad esempio « 7 »)	[7] lampeggia assieme
	al symbolo [A]

Azione	Pannello di controllo	Display
Sezione piatra	Premere de tasto selezione	[7] lampeggia assieme
(ad esempio « 7 »)	al symbolo [A]
Sezione del livello di potenza	Premere tasto [-] o [+]	livello selezionato

Blocco del pannello di controllo

Per evitare di modificare inavvertamente la regolazione delle piastre di cottura, in particolare in caso di pulizia della superficie, il pannello di controllo più essere bloccato (con l'eccezione del tasto On/Off [①]).

- Blocco:

Azione	Pannello di controllo	Display
Avvio		Premere [①]	[0]
Blocco dell'apparecchio		Premere simultaneamente [ - ] e della piastra anteriore sinistro	[L]

- Sblocco:

Azione	Pannello di controllo	Display
Avvio	Premere [ ]	[L]	①
Nei 5 secondi successivi:
Sblocco dell'apparecchio	Premere simultaneamente [ - ] e della piastra anteriore sinistro		[0] o [H]

Zona estensible

Azione

Pannello di controllo Display

Extensione On

Zona accesa

Premere tasto zona destra

Estensione Off

Zona spenta

Premere tasto zona destra

Funzione "Temperatura costante"

La funzione permette alle zone di cottura di raggiungere automaticamente e mantenere una temperature costante di 70^ . Questo per evitare che i liquidi fuoriescano o le pentole brucino.

- Attivare la funzione:

Azione

Pannello di controllo Display

Selezionare la zona

Premere tasto selezione [0]

Selezionare il livello di potenza Premere una volta il tasto [+] [1]

Attivare funzione

Ripremere tasto1 [-] [U]

- Spagnere la funzione:

Azione

Pannello di controllo Display

Selezionare la zona

Premere tasto selezione [U]

Disattivare la funzione

Premere tasto [-] o [+] [0] a [9]

Esempi di regolazione della potenza

(I valori除去 sono indicativi)

Da 1 a 2 Sciogliere Riscaldare	Salse, burro, cioccolata, gelatine Piatti preparati in precedenza
Da 2 a 3 Cuocere a fuoco lento Scongelare	Riso, budini, sciropi di zucchero Verdure liofilizzate, pesce, prodotti congelati
Da 3 a 4 Vapore Verdure, pesce, carne
Da 4 a 5 Acqua Patate bollite, zuppe, pasta,	Verdure fresche
Da 6 a 7 Cottura media Bollitura a fuoco lento	Carne, fegato, uova, salsicce Goulash, arrosti, trippa
Da 7 a 8 Cottura Patate, patatine fritte, wafers
9 Friggere, arrostire Far bollire l'acqua	Bistecche, omelettes, piatti fritti Acqua

MANUTENZIONE E PULIZIA

Spagnere l'apparecchio prima di pulirlo.

Non pulire l'apparecchio se il vetro è troppo caldo: rischio di ustioni!

• Rimuovere segni leggeri con uno straccio umido con liquido detergente diluito in acqua.
  Risciacquare con acqua fredda e asciugare accuratamente la superficie.
• Detergenti altamente abrasivi e corrosivi, che possono causare graffiti, devono assolutamente essere evitati.
  Nonutilizzare mai appearecchi a vapore o a pressione per pulire l'apparecchio.
• Non utilizzato alcun oggetto che potrebbe graffiare il vetro ceramicico.
• Assicurarsi che la pentola sia asciutta e pulita. Assicurarsi che non vi siano granelli di polvere sul vetro ceramicico o sulla pentola. Far scivolare pentole con fondo irregularare più causare graffi alla superficie del vetro ceramicico.
• Versamenti di zucchero, marmellata, conserve ecc devono essere rimossi immediatamente, in modo da evitare danni alla superficie del vetro ceramicico.

COSA FARE IN CASO DI PROBLEMI

L'apparecchio non si accende

• L'apparecchio non è collegato correttamente alla rete elettrica.
• Il fusibile è assente o il circuito aperto
• I tasti a sfioramento sono coperti da grasso o acqua.
• Un oggetto è posizionato su uno dei tasti.

Compare il symbolo [E]

• Contattare l'assistenza tecnica.

Una delle piastre viene disattivata

• E entrato in funzione il sistema di sicurezza.
• Si è diminishicato di disattivare la piastra per un dato periodo.
• Uno o più tasti a sfioramento sono coperti da qualcosa.

Compare il symbolo [L]

• Vedi il capitol riguardante il blocco del pannello di controllo.

Il pannello di controllo indica [ Er03 ]:

• Un oggetto o un liquido copre i comandi Il symbolo scomparirà non appena i comandi verranno puliti o l'oggetto sare rimosso.

Il pannello di controllo indica [ Er21]

Il piano di cottura è surriscaldato, lasciarlo raffreddare e poi riaccenderlo.

Il pannello di controllo indica [U400], [Er25] o [U4]:

Il piano di cottura non è collegato alla rete. Controllare il collegamento e eventualmente ricollegare il piano di cottura.

Se uno dei symboli di cui sopra persiste, chiamare il centro assistenza.

PROTEZIONE DELL'AMBIENTE

• Il materiale dell'imballo è ecologico e deve essere riciclato.
• L'apparecchio contiene alcuni metalli nobili. Contattare le autorità locali per informarsi sulle modalità di ricicchio o smaltimento dell'apparecchio al momento della sua dismissione.

Non gettare l'apparecchio nei rifiuti.
- Contattare l'organizzazione del vosto comune preposta al ricericlaggio degli elettrodomestici.

L'installazione è di esclusiva responsabilità dell'institutore specializzato. L'institutore è tenuto a rispetto la legislazione locale e le normative in vigore nel Paese in cui viene installato l'apparecchio.

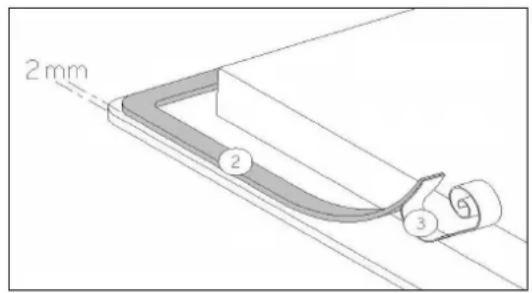

Come fissare la quarnizione

La guarnizione fornita con l'apparecchio serve a evitare le infiltrazioni di acqua o altri liquidi nel mobile sottostante l'apparecchio.

La sua installatione delve essere fatta attendamente, seguendo il disegno qui sotto.

Incollare la guarnizione a (2) due mm dal bordo inferior esterno del vetro, dopo aver rimioso la protezione della stessa (3).

Inserimento – installmente

• Le misure di incasso sono:

Tipo	Foro incasso
ATH63S	490 x 560 mm

• Assicurarsi che ci sia una distanza di almeno 50~mm tra l'apparecchio e il muro o le pareti o paratie laterali.
• L'apparecchio è classificato come classe "Y" di protezione dal calore. Idealmente l'apparecchio dovrebbe essere installato con un ampio spazio da entrambi i lati. Ci cui essere un muro posteriormente e mobili allti o un muro su un lato. Sull'alto lato tuttavia, non delve esserci un divisorio o un mobile più alto della posizione dell'apparecchio.
• Il mobile o piano di lavoro sul quale l'apparecchio è installato, nonché i bordi dei mobili e/o unità pensili, i rivestimenti laminati che li rivestono e la colla di assemblaggio, devono essere in grado di resistere a temperature fino a 100^ .
• I supporti a muro devono essere resistenti al calore.
• I materiali utilizzati per i piani di lavoro spesso tendono a gonfiarsi con l'umidità. Per proteggere il foro di incasso dell'apparecchio, applicare uno strato di vernice o sigillante apposto. Una particolare cura deve essere dedicata alla corretta applicazione della guarnizione fornita con l'apparecchio, onde evitare qualsiasi infiltrazione nel mobile sottostante. La guarnizione garantisce una corretta tenuta se utilizzata su superfici lisce.
• Non installare l'apparecchio al di sopra di un forno non opportunamente ventilato, o di una lavastoviglie.
• Garantire la presenza di uno spazio di almeno 20mm al di fatto della cassetta dell'apparecchio, onde permettere una corretta areazione dell'apparecchio.
• Se除去 l'apparecchio c'é un cassette, non riporvi oggetti infiammabili, come bombolette di spray, od oggetti non resistenti al calore.
• La distanza di sicurezza tra l'apparecchio e una eventuale cappa di aspirazione sovrastante deve essere quello previsto dal fabbricante della cappa. In caso di manzanza di indiazioni in merito, rispetto una distanza minima di 760~mm .
• Il cavo di alimentazione, dopo l'installazione dell'apparecchio, non deve essere soggetto a sollecitazioni meccaniche, come ad esempio schiacciamento a causa del movimento di cassetti o altro.

• ATTENZIONE: Usare sostanto protezioni per il piano di cottura realizzate dal produttore dell'apparecchio o indicate dal produttore nelle istruzioni come idonee per l'utilizzo con l'apparecchio o incorporate inesso. L'utilizzo di protezioni inappropriate cui cause incidenti.

• L'installazione di quello apparecchio e la connessione alla rete elettrica devono essere affidate esclusivamente a personale qualificato e autorizzato, nel rispetto della normativa in vigore.

• Dopo l'installation, una adequata protezione delle parti sotto tensione deve essere garantita.
• I necessari dati di connessione si trovano sull'etichetta posta sulla cassetta dell'apparecchio, in prossimità della morsettiera.
• La connessione alla rete elettrica deve essere fatta utilizzando una presa con messa a terra, otramite un circuito omnipolare con fusibile di interruzione con un'apertura di almeno 3 mm
• Il circuito elettrico dell'apparecchio deve essere separato alla rete tramite opportuni apparetti, quali fusibili, interruttori di apertura circuito o capacitatori.
• Se l'apparecchio non viene installato con una spina accessibile, un dispositivo di diconnessione conforme alle norme di INSTALLazione deve essere previsto nell'installazione.
• Il cavo di alimentazione deve essere posizzionate in modo che non venga a contatto con una parte calde del piano.

Attenzione!

Questo apparecchio più solo essereresse collegato ad una rete elettrica a 230V 50 / 60Hz Collegare sempre il cavo di terra.

Rispettare il diagramma di connessione.

La morsettiera si trova sul lato posteriore del fondo dell'apparecchio (cassetta). Per aprire i coperchio utilizzato un cacciavite medio. Posizionarlo nelle fissure e aprire il coperchio.

Rete	Connessione	Diametro cavo	Cavo	Fusibile di protezione
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phase + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• Calcolo con il fattore di simulaneità secondo la norma EN 60 335-2-6/1990

Connessione del piano cottura

Per i vari tipi di connessione, utilizzare i ponticelli di ottone forniti nella scatolina a fianco della morsettiera.

Monofase 230V\~1P+N

Inserire il primo ponticello tra i terminali 1 e 2.

Collegare la terra al terminale "terra", il neutro N al terminale 4, la fase L a uno dei terminali 1 o 2.

Bifase 400V\~2P+N

Collegare la terra al terminale "terra", il neutro N al terminale 4, la fase L1 al terminale 1 e la fase L2 al terminale 2.

Attenzione! Serrare e svitare frequently le viti sulla scatola di connessione rischia di danneggiare le capacità di serraggio delle stesse. è pertanto consigliabile ridurre tali operazioni al minimo indispensable.

Assicurarsi che i cavi siano inserti correttamente e serrati saldamente.

Il fabbricante declina qualsi responsabilità per agli incidente risultante da connessione sbagliata dell'apparecchio, incluso l'utilizzo di un appearecchio non correttamenteesso a terra, o connesso con una messa a terra difettosa.
