MODE D'EMPLOI WM1D ROLAND

Description des panneaux 3

WM-1 3

Mise en place des piles. 3 Mise sous tension du WM-1. 3 WM-1D. 3 Mise sous tension du WM-1D. 3

Présentation du WM-1/WM-1D 4

WM-1 (Connecté au connecteur MIDI) 4

Connexions 4 WM-1D (Connector à un port USB) 4 Connexions 4

Configuration du mode de communication 5

À propos des deux modes de communication 5 Changement de mode de communication 5 À propos du voyant MODE. 5

Enregistrement de l'appareil MIDI à utiliser (appareil). 6 Utilisation du mode STANDARD (voyant rouge). 6 Connexion du WM-1 avec un iPhone.. 6 Connexion du WM-1 avec un Mac 6 Connexion du WM-1 avec un ordinateur Windows (WM-1D).. 7 Utilisation du mode FAST (voyant orange). 7

Fonctionnalités avancées 8 Passer du mode STANDARD au mode STANDARD (Remote). 8 Connexion de trois appareils à un WM-1 (connexion multiple)... 8

Initialisation des paramètres de connexion de l'unité. 9

Limites 9 Principales caractéristiques 10

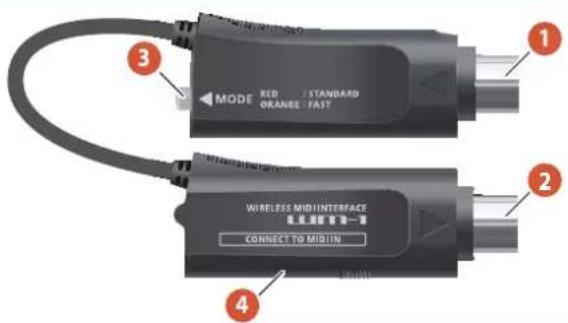

WM-1

1 Prise pour connecteur MIDI OUT

Connectez cette prise au connecteur MIDI OUT de votre appareil MIDI.

2 Prise pour connecteur MIDI IN (CONNECT TO MIDI IN)

Connectez cette prise au connecteur MIDI IN de votre appareil MIDI.

3 Bouton [MODE] (voyant MODE)

Permet de changer le mode du WM-1.

La couleur du voyant change selon le mode.

Au moment de l'achat, le WM-1 est défini sur « mode STANDARD (Host) ».

4 Pile

Mettez en place une pile AAA.

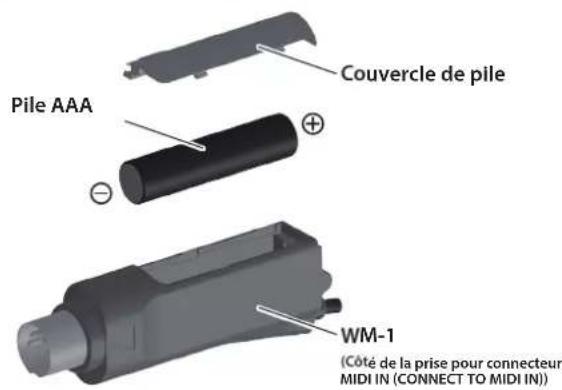

Mise en place des piles

1. Retirez le couvercle de pile.
2. Insérez les piles dans le compartiment en veillant à respecter la bonne orientation.
3. Refermez le couvercle de pile.
4. Si vous manipuez mal les piles, une Explosion ou une fuite de liquide peut se produit. Veillez à respecter scrupuleusement toutes les consignes relatives aux piles contenues dans les « CONSIGNES DE SECURITE » et les « REMARQUES IMPORTANTES » (livret « CONSIGNES DE SECURITE »).

Voyant de remplacement de la pile

• Lorsque la pile est presque déchargée, le voyant MODE clignote en rouge. Remettez une nouvelle pile dès que possible.

Mise sous tension du wm-1

1. Connectez le WM-1 à votre appareil MIDI et mettez sous tension l'appareil connecté.

Le WM-1 est mis sous tension parallèlement à l'appareil MIDI.

Mise hors tension

1. Mettez l'appareil MIDI connecté hors tension.

Le WM-1 est mis hors tension parallèlement à l'appareil MIDI.

WM-1D

1 Port USB

Connectez-le au port USB de votre ordinateur.

2 Bouton [MODE]

Permet de changer le mode du WM-1D.

«A propos des deux modes de communication» (p.5)

Au moment de l'achat, le WM-1D est réglé sur « mode STANDARD (Remote) » (p. 8).

3Voyant MODE

La couleur du voyant change selon le mode. «A propos des deux modes de communication» (p.5)

Visualisation du voyant mode

Regardez le voyant à un angle de 45 degrés sur le connecteur USB du WM-1D.

• Si vous regardez l'évoyant directement du dessus, il peut être difficile d'en déterminer la couleur.

Mise sous tension du wm-1d

1. Connectez le WM-1D à votre ordinateur.

L'unité mise sous tension est détectée en tant qu'appareil MIDI USB universel, et le pilote est installé automatiquement.

Mise hors tension

1. Déconnectez le WM-1D de votre ordinateur.

Présentation du WM-1/wm-1d

Le WM-1/WM-1D transmet et reçoit des messages MIDI sans fil.

L'utilisation du WM-1/WM-1D permet une communication MIDI sans fil avec votre appareil MIDI, ordinateur, tablette ou smartphone.

Lorsque vous utilisez le WM-1D avec un ordinateur Windows qui ne prend pas en charge le BLE MIDI, il est possible d'établir une connexion MIDI sans fil avec un système Windows.

Qu'est-ce que le BLE MIDI?

Il s'agit d'une technologie qui utilise le Bluetooth LE (Bluetooth à basse consommation) pour transmettre et recevoir des messages MIDI sans fil. Il est officiellement connu sous le nom de « MIDI over Bluetooth Low Energy »

Wm-1 (connecté au connecteur MIDI)

Le WM-1 est un adaptateur MIDI sans fil.

Il s'utilise en le connectant à un appareil qui est équipé de connecteurs MIDI.

• Connexion directe entre les composants informatiques. Synchronisation stable avec plusieurs connexions.
• Faible latence de 3 ms

Le WM-1D est nécessaire pour une communication MIDI sans fil avec un ordinateur Windows qui ne prend pas en charge le BLE MIDI.

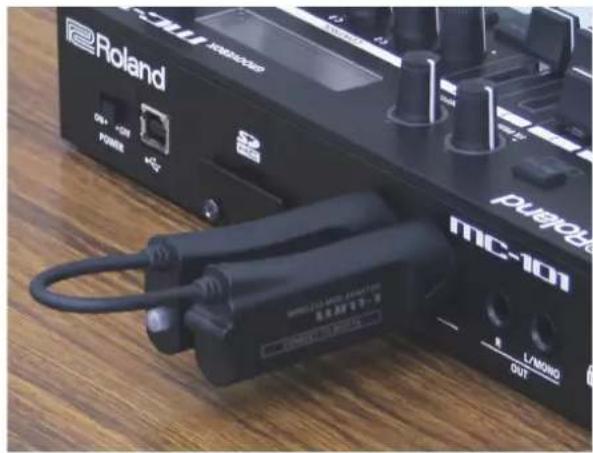

Connexions

Connectez le WM-1 aux connecteurs MIDI de votre appareil MIDI (IN, OUT).

Wm-1d (connector à un port USB)

Le WM-1D est un dongle MIDI sans fil.

Pour l'utiliser, connectez-le à votre ordinateur.

Excepté ses connecteurs et son alimentation électrique, il offre les mêmes performances que le WM-1 (WM-1 + interface MIDI/USB).

• Connexion directe entre les composants informatiques Synchronisation stable avec plusieurs connexions
• Faible latence de 3 ms
• Fonctionne sur l'alimentation du bus USB

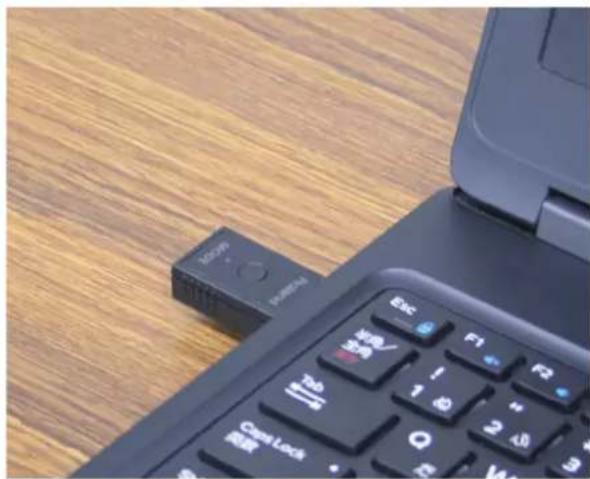

Connexions

Connectez le WM-1D au port USB de votre ordinateur.

Mode standard (BLE MIDI)

En mode STANDARD, vous pouvez vous connecter à un Mac ou un smartphone qui prend en charge le BLE MIDI ou au WM-1D connecté à un ordinateur.

Il est possible de connecter jusqu'à trois appareils BLE MIDI à une unité WM-1 configurée en mode STANDARD. Vous pouvez connecter non seulement le WM-1D, mais aussi un Mac ou un smartphone.

Le mode STANDARD compte deux modes : STANDARD (Host) et STANDARD (Remote).

« Fonctionnalités avancées » (p.8)

Changement de mode de communication

Voici comment passer du mode STANDARD au mode FAST.

Le [MODE] change chaque fois que vous appuyez longuement sur le bouton.

Pour plus d'informations sur le mode ou le voyant de couleur, veuillez consulter « À propos du voyant MODE » (p. 5).

Mode FAST

En mode FAST, vous pouvez vous connecter avec une plus faible latence qu'en mode STANDARD.

Une unité WM-1/WM-1D peut être connectée à un WM-1/WM-1D configuré en mode FAST.

Remarque

• Un smartphone ne peut être connecté en mode FAST.
• Si vous utilisez un Mac avec le mode FAST, connectez-le en utilisant le WM-1D.

Le voyant MODE indique l'état du WM-1/WM-1D pour chaque mode de communication, comme décrit ci-dessous.

	Mode STANDARD (Host)	Mode STANDARD (Remote)(p. 8)	Mode FAST
Communication MIDI (autre que des messages en temps réel) en cours	Clignote brivement en rouge lors de la réception d'un message.Réception de messages MIDI	Clignote brivement en vert lors de la réception d'un message.Réception de messages MIDI	Clignote brivement en orange lors de la réception d'un message.Réception de messages MIDI
Pendant l'appariement	S'allume brivement une fois en rouge, puis s'éteint pendant une seconde.Clignote toutes les secondes	S'allume brivement deux fois en vert, puis s'éteint pendant une seconde.Clignote toutes les secondes	S'allume brivement trois fois en orange, puis s'éteint pendant une seconde.Clignote toutes les secondes
Lorsque l'appariement est terminé	Clignote rapidement en rouge.	Clignote rapidement en vert. Clignote rapidement en orange.
Pendant la connexion via MIDI	Clignote lentement en rouge.	Clignote lentement en vert. Clignote lentement en orange.
Lors d'une connexion multiple et qu'un ou plusieurs appeareils distants ne sont pas déetectés	Tout en clignotant lentement en rouge, il clignote brivement dans les intervalles.	-- --
Lorsque lapile est déchargée (pile faible)	S'allume brivement quatre fois en rouge, puis s'éteint pendant deux secondes.Clignote toutes les deux secondes
Lors de l'initialisation des paramètres de connexion de cette unité (réinitialisation des paramètres d'usine)	Clignote en orange.

Enregistrement de l'appareil MIDI à utiliser (appariement)

« L'appariement » est la procédure d'enregistrement de l'appareil MIDI que vous souhaitez utiliser avec le WM-1/WM-1D (authentication des appareils les uns avec les autres).

Voici comment paramétrer la configuration pour que les données MIDI puissent être transmises et reçues entre le WM-1/WM-1D et votre appareil MIDI.

• Une fois l'appariement entre cette unité et le WM-1/WM-1D terminé, la connexion s'effectue automatiquement (mémorisé) et il n'est pas nécessaire d'effectuer de nouveau l'appariement. Dans le cas d'un Mac ou d'un iPhone, l'opération d'appariement est nécessaire à chaque fois. -Si vous initialisez un WM-1/WM-1D déjà apparié, vous devez initialiser l'autre unité WM-1/WM-1D (sur un Mac ou un smartphone, supprimez l'appareil) et effectuez de nouveau l'appariement. Lorsque vous changez de mode, l'appariement est annulé.

Connexion du wm-1 avec un iphone

WM-1 iPhone

1. Connectez le WM-1 à votre appareil MIDI.

Le système commence à rechercher une cible et le voyant MODE clignote en rouge pendant un certain temps.

Voyant mode

Le voyant MODE clignote toutes les secondes

1. Depuis votre application iPhone, sélectionnez directement le WM-1.

Lorsque l'appareil est terminé, le voyant passe du clignotement rapide au clignotement lent.

Connexion du wm-1 avec un mac

WM-1 Mac

1. Connectez le WM-1 à votre(Appel MIDI).

Le système commence à rechercher une cible et le voyant MODE clignote en rouge pendant un certain temps.

Voyant mode

Le voyant MODE clignote toutes les secondes

1. Sur le Mac, ouvre les paramètres Audio MIDI.

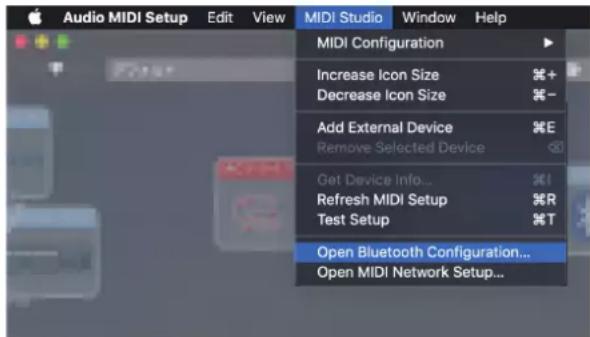

2. Depuis le menu [MIDI Studio], sélectionnez [Open Bluetooth Configuration] pour accéder à [Bluetooth Configuration].

1. Vérifiez que le WM-1 est affiché, puis cliquez sur le bouton [Connect].

S'il ne s'affiche pas, appuyez de nouveau brievement sur le bouton [MODE] du WM-1 pour que le voyant MODE clignote en rouge.

Voyant mode

Lorsque l'apparium est terminé, le voyant passe du clignotement rapide au clignotement lent.

1. Connectez le wm-1 à votre appareil MIDI.

Le système commence à rechercher une cible et le voyant MODE clignote en rouge pendant un certain temps.

Voyant mode du wm-1

Le voyant MODE clignote toutes les secondes

2. Appuyez brièvement sur le bouton [MODE] du wm-1d.

Le système commence à rechercher une cible et le voyant MODE clignote en vert pendant un certain temps.

Voyant mode du wm-1d

Le voyant MODE clignote toutes les secondes

Lorsque l'appareilment est terminé, le voyant passe du clignotement rapide au clignotement lent.

Voyant mode du wm-1

• L'appairlement est impossible si le WM-1 et le WM-1D sont en mode STANDARD (Host). Définissez l'un ou l'autre en mode STANDARD (Remote).
• L'appairlement est impossible si le WM-1 et le WM-1D sont en mode STANDARD (Remote). Définissez l'un ou l'autre en mode STANDARD (Host).

1. Définisse les unités du wm-1/wm-1d pour l'appareillement en mode FAST.

Changement de mode de communication (p. 5)

Le système commence à rechercher une cible et levoyant MODE clignote en orange pendant un certain temps.

Le voyant MODE clignote toutes les secondes

Lorsque l'appareilment est terminé, le voyant passe du clignotement rapide au clignotement lent.

Voyant mode

Si aucune cible n'est trouvée, le voyant MODE s'éteint. Dans ce cas, appuyez brièvement sur le bouton [MODE] pour reprendre l'appariement.

Remarque

• Un smartphone ne peut être apparié en utilisant le mode FAST.
• Pour utiliser le mode FAST avec un Mac, connectez-le en utilisant un WM-1D.

Fonctionnalités avancées

Trois appareils BLE MIDI maximum peuvent être connectés à un WM-1/WM-1D en mode STANDARD (connexion multiple). Les appareils BLE MIDI suivants peuvent être connectés : iPhone ou autre appareil iOS, Mac ou un WM-1/WM-1D définir sur le mode STANDARD (Remote).

Pour plus d'informations sur la manière de définir le WM-1/WM-1D sur le mode STANDARD (Remote), veuillez consulter « Passer du mode STANDARD au mode STANDARD (Remote) » (p. 8).

Lors de l'appairage de deux unités WM-1 en mode STANDARD, une d'elles doit être en mode STANDARD (Remote). - Lors de l'utilisation d'une connexion multiple, une seule unité d'un même appareil (iPhone, Mac) peut être connectée.

« Limits » (p.9)

1. Appuyez rapidement deux fois sur le bouton [mode].

Le mode change à chaque fois que vous appuyez rapidement deux fois sur le bouton [MODE].

STANDARD (Hôte) « STANDARD (Télécommande)

Pour plus d'informations sur le mode et le voyant de couleur, veuillez consulter « À propos du voyant MODE » (p. 5).

Appuyez rapidement deux fois sur le bouton [MODE] en mode FAST pour passer en mode STANDARD.

1. Appuyez brièvement sur le bouton [mode] du wm-1d en mode standard et du wm-1 en mode standard (remote)

Le système commence à rechercher une cible et le voyant MODE clignote pendant un certain temps (la couleur du voyant dépend du mode).

Voyant mode du wm-1d

Le voyant MODE clignote toutes les secondes

Voyant mode du wm-1

Le voyant MODE clignote toutes les secondes

Lorsque l'appareilment est terminé, le voyant passe du clignotement rapide au clignotement lent.

Voyant mode du wm-1

Si aucune cible n'est trouvée, le voyant MODE s'éteint. Dans ce cas, appuyez brièvement sur le bouton [MODE] pour reprendre l'appariement.

Si vous utilisez un iPhone ou un Mac, cet appareil aura les paramètres BLE MIDI. Sur l'écran, sélectionnez WM-1.

Pour un appareil iOS, sélectionnez le WM-1 directement depuis l'application.

Initialisation des paramètres de connexion de l'unité

Le voyant MODE clignote en orange.

Une fois l'opération terminée, le voyant s'éteint.

• Cette unité ne peut pas être utilisée en association avec un appareil BLE MIDI d'un autre fabricant. Lors de l'utilisation d'une communication sans fil via une connexion multiple, la synchronisation du tempo peut ne pas être stable. Dans ce cas, réduisez le nombre d'appareils distants. Lors de l'utilisation d'une connexion multiple, une seule unité d'un même appareil (Mac ou smartphone) peut être connectée.

Le premier appareil peut être connecté.

Premier Mac ( peut être connecté)
Premier iPhone ( peut être connecté)

La communication est instable pour le deuxième iPhone.

Premier Mac ( peut être connecté)
Premier iPhone ( peut être connecté)
Deuxieme iPhone (la communication est instable)

La communication est instable pour le deuxième Mac.

Premier Mac ( peut être connecté)	✔
Deuxieme Mac (la communication est instable)	©

Trois unités WM-1/WM-1D peuvent être connectées.

Premier WM-1D ( peut être connecté)
Deuxieme WM-1D ( peut être connecté)
Troisieme WM-1D ( peut être connecté)

Lors de l'utilisation de Sync MIDI, la synchronisation de la première mesure peut être instable selon le logiciel DAW. Dans ce cas, insérez une mesure vide au début de la musique pour faciliter la synchronisation. - Lors de l'utilisation de cette unité avec un ordinateur auquel un périphérique USB 3.0 est connecté, des interférences peuvent rendre le fonctionnement instable. En particulier, le fonctionnement est plus susceptible d'être instable lorsqu'une clé USB ou un disque dur est connecté(e). Créez de la distance avec le périphérique USB 3.0 lors de l'utilisation de cette unité.

Distanciation des ports USB utilisés par le périphérique et le WM-1D

Utilisation d'un câble d'extension USB (distanciation du périphérique)

Roland WM-1

Format sans fil Format propriété et BLE
Fréquence portuse sans fil	2 4 GHz
Portée de transmission	10 m de distance (variation possible selon les conditions locales)
Latence (variation selon les conditions radio)	7,5 à 15 ms (mode STANDARD)3 ms (mode FAST)
Connecteurs Connecteurs MIDI (IN, OUT)
Allimentation électrique	Pile alcaline (AAA, LR03) x 1
Consummation	14 mAAutonomie des piles pour une utilisation continue (diffère selon les conditions d'utilisation)Pile alcaline (AAA, LR03):Environ 60 heures
Dimensions(côte commande)	79 (L) x 17 (P) x 29 (H) mm
Dimensions(côte pile)	80 (L) x 17 (P) x 29 (H) mm
Poids(avec pile)	46 g
Accessoires	Livret « CONSIGNES DE SECURITÉ »Pile alcaline (AAA LR03) x 1

WM-1D Roland

Format sans fil Format propriété et BLE
Fréquence porteuse sans fil	2 4 GHz
Portée de transmission	10 m de distance (variation possible selon les conditions locales)
Latence (variation selon les conditions radio)	7,5 à 15 ms (mode STANDARD)3 ms (mode FAST)
Connecteurs Port USB : USB type A
Allimentation électrique	Fournie par l'ordinateur via USB
Consummation 6 mA
Dimensions 43	(1) x 18 (P) x 9 (H) mm
Poids 6 g
Accessoire Livret « CONSIGNES DE SÉCURITÉ »

• Ce document décrit les caractéristiques techniques du produit au moment de la publication du document. Pour consulter les informations les plus récentes, consultez le site Web de Roland.
