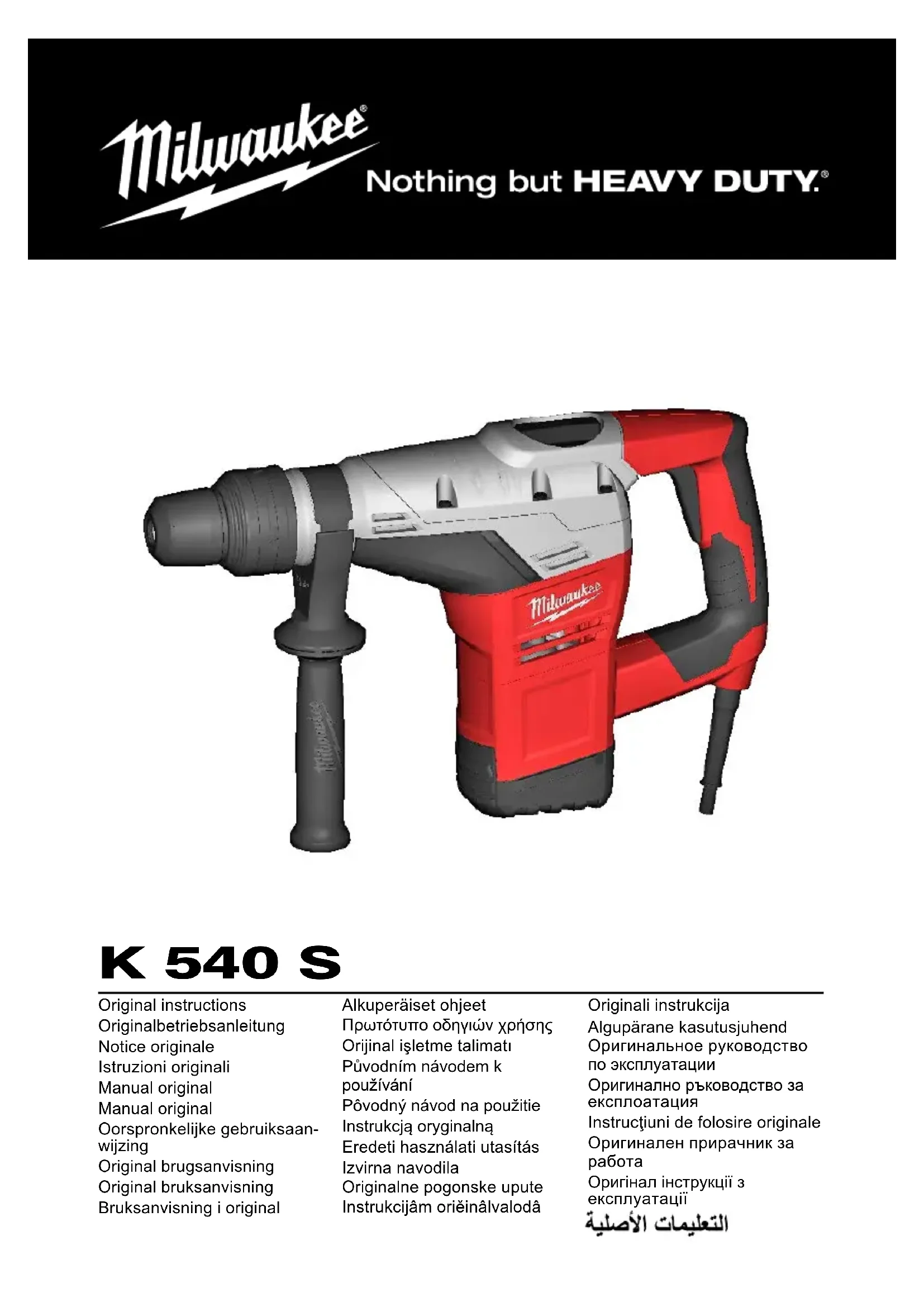

K 540 S - Marteau MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur (rotary hammer)
Marque	Milwaukee
Modèle	K 540 S
Puissance nominale	1100 W
Puissance utile	550 W
Vitesse à vide	450 tr/min
Vitesse en charge max.	430 tr/min
Fréquence de frappe en charge max.	3000 coups/min
Énergie de frappe individuelle (EPTA 05/2009)	7,5 J
Diamètre de perçage dans le béton	40 mm (SDS-max)
Diamètre de perçage max. (béton/brique)	65 mm (SDS-max)
Diamètre de couronne-trépan	105 mm (SDS-max)
Diamètre du collier de serrage	66 mm
Poids (EPTA 01/2003)	6,3 kg
Niveau de pression acoustique (K=3 dB)	93 dB(A)
Niveau de puissance acoustique (K=3 dB)	104 dB(A)
Vibrations – perçage à percussion	16,8 m/s² (incertitude 1,5 m/s²)
Vibrations – burinage	16,7 m/s² (incertitude 1,5 m/s²)
Tension d'alimentation	220-240 V ~ (ou 110-120 V selon version)
Classe de protection	II (double isolation)
Type de mandrin	SDS-max
Utilisation prévue	Perçage à percussion et burinage dans maçonnerie et béton
Accessoires fournis	Poignée supplémentaire
Entretien	Nettoyer régulièrement les fentes de ventilation ; remplacer le câble d'alimentation uniquement par le fabricant ou son agent
Réparabilité	Utiliser exclusivement des pièces détachées Milwaukee ; confier les réparations à un centre SAV agréé

FOIRE AUX QUESTIONS - K 540 S MILWAUKEE

Quelle est la puissance de ce marteau perforateur ?

Le Milwaukee K 540 S a une puissance nominale de 1100 W et une puissance utile de 550 W.

Peut-on utiliser cet outil pour percer du béton ?

Oui, il est conçu pour le perçage à percussion dans la maçonnerie et le béton, avec un diamètre max de 40 mm (SDS-max) dans le béton et jusqu'à 65 mm dans la brique.

Comment changer l'outil (foret ou burin) ?

Avant tout changement, débranchez l'appareil. Utilisez le système SDS-max : tirez le collier de serrage vers l'arrière, insérez l'outil, puis relâchez le collier. Vérifiez que l'outil est bien verrouillé.

Quels accessoires sont compatibles avec ce modèle ?

Tous les accessoires avec queue SDS-max (forets, burins, couronnes-trépans) sont compatibles. Utilisez exclusivement des accessoires Milwaukee pour garantir la sécurité.

Comment entretenir le marteau perforateur ?

Maintenez les fentes de ventilation propres et sans poussière. Remplacez le câble d'alimentation uniquement par le fabricant ou un centre SAV agréé. Utilisez des pièces détachées Milwaukee.

Que faire en cas de blocage de l'outil ?

Débranchez immédiatement l'appareil. Ne tentez pas de redémarrer avec l'outil bloqué – cela pourrait provoquer un contrecoup dangereux. Identifiez et éliminez la cause (encastrement, matériau traversé, surcharge).

Quelle protection auditive est recommandée ?

Le niveau sonore peut atteindre 104 dB(A). Portez toujours une protection acoustique adaptée (casque ou bouchons d'oreilles) pour éviter des lésions auditives.

Quels sont les risques de vibrations ?

Les valeurs de vibrations sont d'environ 16,8 m/s² en perçage et 16,7 m/s² en burinage. Utilisez des gants anti-vibrations, maintenez vos mains au chaud, et prévoyez des pauses pour réduire l'exposition.

Puis-je utiliser cet outil sans la poignée supplémentaire ?

Non, la poignée supplémentaire doit toujours être fixée pour un contrôle optimal et éviter les blessures en cas de perte de contrôle.

Où puis-je trouver des pièces de rechange ou faire réparer l'outil ?

Adressez-vous à un centre de service après-vente Milwaukee agréé. Consultez la notice pour la liste des adresses ou contactez Techtronic Industries GmbH.

MODE D'EMPLOI K 540 S MILWAUKEE

CHARACTERISTIQUES TECHNIQUESMarteau Perforateur	K 540 S(220-240 V)	K 540 S(110-120 V)
Numéro de série 4181 21 04...	4181 01 04... ... 000001-999999	4181 41 04... ... 000001-999999
Puisance nominale de réception	1100 W 1100 W
Puisance utile 550 W 550 W
Vitesse de rotation à vide	450 min -1	450 min -1
Vitesse de rotation en charge max. 430 min	-1	430 min -1
Perçage à percussionen charge max. 3000 min	-1	3000 min -1
Puisance de frappe individuelle suivant EPTA-Procedure 05/2009, Perçage / Burinage	7,5/7,5 J	7,5/7,5 J
Ø de perçage dans le béton 40 mm (SDS-max) 40 mm (SDS-max)
Foret dans le béton, la brique et la brique silico-calcaire	65 mm (SDS-max) 65	mm (SDS-max)
Couronne-trépans dans le béton, la brique et la brique silico-calcaire	105 mm (SDS-max)	105 mm (SDS-max)
Ø du collier de serrage	66 mm 66 mm
Poids suivant EPTA-Procedure 01/2003	6,3 kg 6,3 kg
Informations sur le bruit
Valeurs de mesure obtenues conformément à la EN 60745. Les mesures réelles (des niveaux acoustiques de l'appareil sont :
Niveau de pression acoustique (Incertitude K=3dB(A))	93,0 dB (A)	91,5 dB (A)
Niveau d'intensité acoustique (Incertitude K=3dB(A))	104,0 dB (A) 102,5 dB (A)
Toujours porter une protection acoustique!
Informations sur les vibrations
Valeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 60745.
Perçage à percussion le bétonValeur d'émission vibratoire a h, HDIncertitude K=	16,8 m/s21,5 m/s2	17,5 m/s21,5 m/s2
Burinage:Valeur d'émission vibratoire a h, CheqIncertitude K=	16,7 m/s21,5 m/s2	15,4 m/s21,5 m/s2

Avertissement

Le niveau vibratoire indiqué dans ces instructions a été mesuré selon une procédure de mesure normalisée dans la norme EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les vibrations.

Le niveau vibratoire indiqué représente les applications principales de l'outil électrique. Toutefois, si l'outil électrique est utilisé pour d'autres applications, avec des outils rapportés qui diffèrent ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter

Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation par les vibrations sur tout l'intervalle de temps du travail.

Définissez des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple

: la maintenance de l'outil électrique et des outils rapportés, le maintien au chaud des mains, l'organisation des déroulements de travail.

Avertissement! lisez toutes les consignes de sécurité

et les instructions. Le non-respect des avertissements et instructions indiqués ci après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Bien garder tous les avertissements et instructions.

Consignes de sécurité pour marteau rotatif

Portez une protection acoustique. L'exposition au bruit pourrait provoquer une diminution de l'ouie.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l'outil de coupe avec un câble qui conduit la tension peut mettre les pièces métalliques de l'appareil sous tension et mener à une décharge électrique.

Avis complémentaires de sécurité et de travail

Utiliser l'équipement de protection. Toujours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidéravantes, casque et protection acoustique.

Les poussières dégagées lors du travail sont souvent nocives et ne devraient pas pénétrer dans le corps. Utiliser un dispositif d'aspiration de poussières et porter en plus un masque de protection approprié. Eliminer soigneusement les dépôts de poussières, p. ex. en les aspirant au moyen d'un système d'aspiration de copeaux. Le cable d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le cable d'alimentation à l'arrière de la machine.

Il est interdit de travailler des matériaux dangereux pour la santé (par ex. amiante).

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

Désactiver immédiatement le dispositif en cas de blocage! Ne pas réactiver le dispositif avec l'outil bloqué; il y a le risque de provoquer un contreoup avec moment de réaction élevé. Établir et éliminer la cause du blocage de l'outil en prêtant attention aux consignes de sécurité.

Les causes possibles sont:

• Encastrement dans la pierre à travailler.
• Le dispositif a traversé le matériel à travailler en le cassant.
• Le dispositifé électrique a été surcharge.

Ne pas approcher les mains de la partie en mouvement de la machine.

Durant l'utilisation, l'outil peut se surchauffer.

AVERTISSEMENT! Danger de brûlures

• durant le remplacement de l'outil
• durant la dépose de l'outil

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Fixer fermement la pièce en exécution à l'aide d'un dispositif de serrage. Des pièces en exécution non fermement fixées peuvent provoquer des dommages et des lésions graves.

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Branchement secteur

Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.

Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiels (F1, RCD, PRCD) conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l'utilisation de notre appareil.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.

Utilisation conforme aux prescriptions

Le marteau-perforateur est conçu pour un travail universel de perçage à percussion et de burinage dans la maçonnerie et de béton.

Entretien

Tenir toujours propres les orifices de ventilation de la machine.

Si le remplacement du câble d'alimentation est nécessaire, cela doit être réalisé par le fabricant ou son agent pour éviter un danger.

Utiliser uniquement les accessoires Milwaukee et les pièces détachées Milwaukee. Faire remplacer les composants dont le remplacement n'a pas été décrit, par un des centres de service après-vente Milwaukee (observer la brochure avec les adresses de garantie et de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Declaration ce de conformite

Nous déclarons, sous notre responsabilité exclusive, que le produit décrit ici dans les « Caractéristiques techniques » satisfait à toutes les dispositions pertinentes des directives

2011/65/UE (RoHS)

2006/42/CE

2014/30/UE

et que les normes harmonisées suivantes ont été appliquées.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 61000-3-2:1014

EN 61000-3-3:2013

EN 50581:2012

Autorisé à compiler la documentation technique.

Techtronic Industries GmbH

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Veuillez lire avec soin le mode d'emploi avant la mise en service

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.

Les dispositifs électriques ne sont pas à éliminer dans les déchets ménagers. Les dispositifs électriques et électroniques sont à collecter séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l'environnement. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte.

Outil électrique en classe de protection II. Outil électrique équipé d'une protection contre la fulguration électrique qui dépend seulement de l'isolement de base mais aussi de l'application d'autres mesures de protection telles qu'une double isolation ou une isolation augmentée. La connexion d'un conducteur de protection n'est pas prédisposée.

Marque CE

Marque de qualité UkrSEPRO

FHI Marque de qualité EurAsian
