РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ K 540 S MILWAUKEE

Пожалуйста прочтите и сохраните эту инструкцию. Pусский

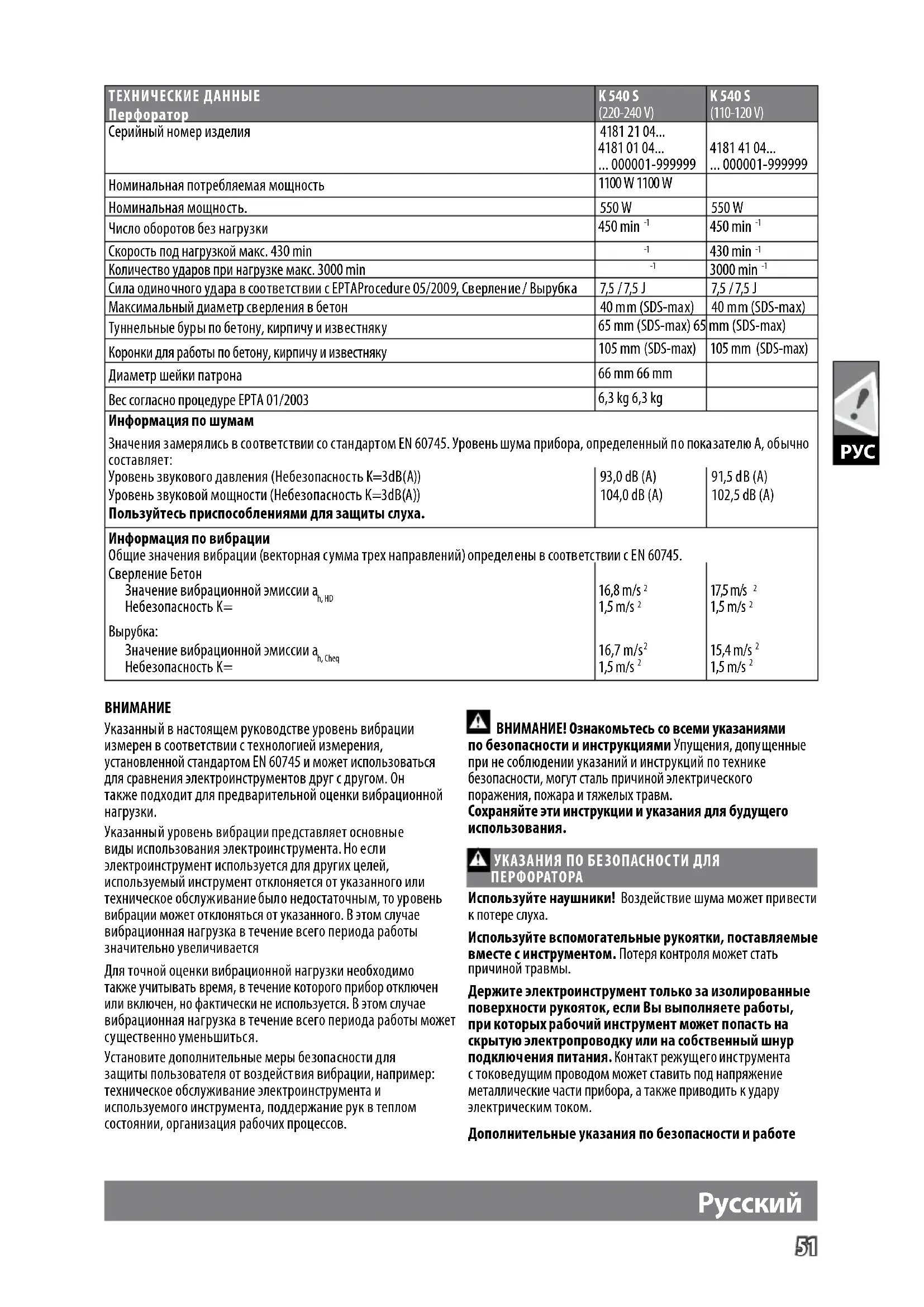

Pусский ТЕХНИЧЕСКИЕ ДАННЫЕ

... 000001-999999 Номинальная потребляемая мощность 1100 W 1100 W Номинальная мощность. 550 W 550 W Число оборотов без нагрузки 450 min

Скорость под нагрузкой макс. 430 min

Количество ударов при нагрузке макс. 3000 min

Сила одиночного удара в соответствии с EPTAProcedure 05/2009, Сверление / Bырубка 7,5 / 7,5 J 7,5 / 7,5 J Максимальный диаметр сверления в бетон 40 mm (SDS-max) 40 mm (SDS-max) Туннельные буры по бетону, кирпичу и известняку 65 mm (SDS-max) 65 mm (SDS-max) Коронки для работы по бетону, кирпичу и известняку 105 mm (SDS-max) 105 mm (SDS-max) Диаметр ш ейки патрона 66 mm 66 mm Вес согласно процедуре EPTA 01/2003 6,3 kg 6,3 kg Информация по шумам Значения замерялись в соответствии со стандартом EN 60745. Уровень шума прибора, определенный по показателю А, обычно составляет: Уровень звукового давления (Небезопасность K=3dB(A)) 93,0 dB (A) 91,5 dB (A) Уровень звуковой мощности (Небезопасность K=3dB(A)) 104,0 dB (A) 102,5 dB (A) Пользуйтесь приспособлениями для защиты слуха. Информация по вибрации Общие значения вибрации (векторная сумма трех направлений) определены в соответствии с EN 60745. Сверление Бетон Значение вибрационной эмиссии a h, HD Небезопасность K= 16,8 m/s

Bырубка: Значение вибрационной эмиссии a h, Cheq Небезопасность K= 16,7 m/s

Указанный в настоящем руководстве уровень вибрации измерен в соответствии с технологией измерения, установленной стандартом EN 60745 и может использоваться для сравнения электроинструментов друг с другом. Он также подходит для предварительной оценки вибрационной

Указанный уровень вибрации представляет основные виды использования электроинструмента. Но если электроинструмент используется для других целей, используемый инструмент отклоняется от указанного или техническое обслуживание бы ло недостаточным, то уровень вибрации может отклоняться от указанного. В этом случае вибрационная нагрузка в течение всего периода работы значительно увеличивается Д ля точной оценки вибрационной нагрузки необходимо также учитывать время, в течение которого прибор отключен или включен, но фактически не используется. В этом случае вибрационная нагрузка в течение всего периода работы может существенно уменьшиться. Установите дополнительные меры безопасности для защиты пользователя от воздействия вибрации, например: техническое обслуживание электроинструмента и используемого инструмента, поддержание рук в теплом состоянии, организация рабочих процессов. ВНИМАНИЕ! Ознакомьтесь со всеми указаниями по безопасности и инструкциями Упущения, допущенные при не соблюдении указаний и инструкций по технике безопасности, могут сталь причиной электрического поражения, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ДЛЯ ПЕРФОРАТОРА Используйте наушники! Воздействие шума может привести к потере слуха. Используйте вспомогательные рукоятки, поставляемые вместе с инструментом. Потеря контроля может стать причиной травмы. Держите электроинструмент только за изолированные поверхности рукояток, если Вы выполняете работы, при которых рабочий инструмент может попасть на скрытую электропроводку или на собственный шнур подключения питания. Контакт режущего инструмента с токоведущим проводом может ставить под напряжение металлические части прибора, а также приводить к удару электрическим током. Дополнительные указания по безопасности и работе52

Пользоваться средствами защиты. Работать с инструментом всегда в защитных очках. Рекомендуется спецодежда: пылезащитная маска, защитные перчатки, прочная и нескользящая обувь, каска и наушники. Пыль, образующаяся при работе с данным инструментом, может быть вредна для здоровья и попасть на тело. Пользуйтесь системой пылеудаления и надевайте подходящую защитную маску. Тщательно убирайте скапливающуюся пыль (напр. пылесосом). Держите силовой провод вне рабочей зоны инструмента. Bсегда прокладывайте кабель за спиной. Запрещается обрабатывать материалы, которые могут нанести вред здоровью (напр., асбест). При работе в стенах, потолках или полу следите за тем, чтобы не повредить электрические кабели или водопроводные

При блокировании используемого инструмента немедленно выключить прибор! Не включайте прибор до тех пор, пока используемый инструмент заблокирован, в противном случае может возникнуть отдача с высоким реактивным моментом. Определите и устраните причину блокирования используемого инструмента с учетом указаний по безопасности. Возможными причинами остановки могут быть:

• перекос заготовки, подлежащей обработке

• разрушение материала, подлежащего обработке;

• перегрузка электроинструмента Не прикасаться к работающему станку. Используемый инструмент может нагреваться во время применения. ВНИМАНИЕ! Опасность получения ожога

• при укладывании прибора Не убирайте опилки и обломки при включенном инструменте. Зафиксируйте вашу заготовку с помощью зажимного приспособления. Незафиксированные заготовки могут привести к тяжелым травмам и повреждениям. Перед выполнением каких-либо работ по обслуживанию инструмента всегда вынимайте вилку из розетки. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ Подсоединять только к однофазной сети переменного тока с напряжением, соответствующим указанному на инструменте. Электроинструмент имеет второй класс защиты, что позволяет подключать его к розеткам электропитания без заземляющего

Электроприборы , используемые во многих различных местах, в том числе на открытом воздухе, должны подключаться через устройство, предотвращающее резкое повышение напряжения (FI, RCD, PRCD). Вставляйте вилку в розетку только при выключенном инструменте. ИСПОЛЬЗОВАНИЕ Данный перфоратор может одинаково использоваться для ударного сверления и долбления в камне и бетона. Pусски й ОБСЛУЖИВАНИЕ Всегда держите охлаждающие отверстия чистыми. При повреждении сетевого соединительного кабеля его замену производит служба технической поддержки клиентов, так как для этого требуется специальный инструмент. Пользуйтесь аксессуарами и запасными частями Milwaukee. В случае возникновения необходимости в замене, которая не бы ла описана, обращайтесь в один из сервисных центров по обслуживанию электроинструментов Milwaukee (см. список сервисных организаций). При необходимости может быть заказан чертеж инструмента с трехмерным изображением деталей. Пожалуйста, укажите номер и тип инструмента и закажите чертеж у Bаших местных агентов или непосредственно у Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМ EC Мы несем исключительную ответственность за то, что изделие, описанное в разделе «Техническая информация» соответствует всем применимым положениям директив 2011/65/EU (RoHS) 2006/42/ЕС 2014/30/EU а также следующим согласованны м стандартам EN 60745-1:2009 + A11:2010 EN 60745-2-6:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:1014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2017-11-30 Alexander Krug / Managing Director Уполномочен на составление технической документации. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany53

ВНИМАНИЕ! ПРЕДУПРЕЖДЕНИЕ! ОПАСНОСТЬ! Перед выполнением каких-либо работ по обслуживанию инструмента всегда вынимайте вилку из розетки. Пожалуйста, внимательно прочтите инструкцию по использованию перед началом любых операций с инструментом. Принадлежности - B стандартную комплектацию не входит, поставляется в качестве дополнительной принадлежности. Электрические устройства нельзя утилизировать вместе с бытовым мусором. Электрические и электронные устройства следует собирать отдельно и сдавать в специализированную утилизирующую компанию для утилизации в соответствии с нормами охраны окружающей среды. Сведения о центрах вторичной переработки и пунктах сбора можно получить в местных органах власти или у вашего специализированного

Электроинструмент с классом защиты II. Электроинструмент, в котором защита от электрического удара зависит не только от основной изоляции, но и от того, что принимаются дополнительные защитные меры, такие как двойная изоляция или усиленная изоляция. Нет устройства для подключения защитного провода. Знак CE Знак UkrSEPRO Соответствия Знак Евразийского Соответствия Транспортировка: Категорически не допускается падение и любые механические воздействия на упаковку при транспортировке. При разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки.

Необходимо хранить в сухом месте. Необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей. При хранении необходимо избегать резкого перепада температур. Хранение без упаковки не допускается. Срок службы изделия: Срок службы изделия составляет 5 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки. Дата изготовления (код даты) отштампован на поверхности корпуса изделия.

А2015, где 2015 - год изготовления А – месяц изготовления Определить месяц изготовления можно согласно приведенной ниже таблице. A - Январь G - Июль B - Февраль H - Август С - Март J - Сентябрь D - Апрель K - Октябрь E - Май L - Ноябрь F - Июнь M - Декабрь Тектроник Индастриз ГмбХ Германия, 71364, Винненден, ул. Макс-Ай-Штрассе, 10 Сделано в КНР
