SRSHELFKBD - Clavier Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier montable en rack 1U
Marque	Tripp Lite
Modèle	SRSHELFKBD
Dimensions (L x l x H)	480 x 552 x 43 mm (18,9 x 21,75 x 1,75 po)
Poids	9 kg (19,6 lb)
Alimentation	via port USB de l'ordinateur ou du commutateur KVM
Nombre de touches	88
Pavé tactile intégré	Oui, avec boutons gauche et droit et zone de défilement
Matériau du boîtier	Acier
Compatibilité rack	19 pouces (48,3 cm), 1U, montage à 2 ou 4 poteaux
Mécanisme de coulissement	Oui, tiroir coulissant pour accès et rangement
Câble inclus	Kit de câbles KVM USB-A mâle vers USB-A mâle
Température de fonctionnement	0° à 40°C (32° à 104°F)
Température de stockage	-20° à 60°C (-4° à 140°F)
Humidité de fonctionnement	0 - 80% HR sans condensation
Garantie	1 an limitée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas utiliser dans des applications de réanimation ou en présence de mélanges anesthésiques inflammables.
Pièces détachées et réparabilité	Contacter le support technique Tripp Lite pour toute réparation ou pièce de rechange.
Contenu de l'emballage	Clavier, kit de câbles KVM USB, manuel du propriétaire, supports de fixation

FOIRE AUX QUESTIONS - SRSHELFKBD Tripp Lite

Comment installer le clavier SRSHELFKBD dans un rack ?

Fixez les supports de montage fournis sur les rails verticaux avant et arrière du rack à 4 montants. Pour un rack à 2 montants, utilisez l'ensemble optionnel B019-000. Assurez-vous que l'alimentation est coupée avant le branchement.

Quel câble est fourni pour connecter le clavier à un ordinateur ?

Un kit de câbles KVM avec connecteurs USB-A mâle vers USB-A mâle. Branchez le connecteur noir au clavier et le bleu à l'ordinateur ou au commutateur KVM.

Le clavier est-il rétroéclairé ?

Non, le clavier SRSHELFKBD n'est pas rétroéclairé. Il dispose d'un pavé tactile et de 88 touches standard.

Quelles sont les dimensions exactes du clavier ?

Les dimensions sont de 480 mm de largeur, 552 mm de profondeur et 43 mm de hauteur (18,9 x 21,75 x 1,75 pouces). Il occupe 1U dans un rack standard de 19 pouces.

Puis-je utiliser ce clavier avec un Mac ?

Oui, le clavier utilise une connexion USB standard. Il est compatible avec tout système d'exploitation reconnaissant un clavier USB, y compris macOS.

Comment nettoyer le clavier SRSHELFKBD ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les nettoyants liquides ou abrasifs. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau.

Que faire si le pavé tactile ne fonctionne pas ?

Vérifiez que le câble USB est correctement branché. Essayez de connecter le clavier directement à un port USB de l'ordinateur. Si le problème persiste, contactez le support Tripp Lite.

Ce clavier est-il garanti ?

Oui, Tripp Lite offre une garantie limitée d'un an contre les défauts de matériel et de main-d'œuvre à compter de la date d'achat.

Puis-je utiliser ce clavier avec un commutateur KVM ?

Oui, le clavier est conçu pour être utilisé avec un commutateur KVM. Le kit de câbles fourni permet une connexion directe au port console USB du commutateur.

Le clavier SRSHELFKBD est-il adapté à un usage médical ?

Non, selon la notice, ce produit n'est pas recommandé pour les applications de réanimation ou en présence de mélanges anesthésiques inflammables.

MODE D'EMPLOI SRSHELFKBD Tripp Lite

Contenu de l'emballage

• Clavier montable en rack 1U
• Trousse de câbles du KVM (USB)
• Manuel du propriétaire
• Supports de fixation

Aperçu

• Clavier complet avec 88 touches et pavé tactile dans un boîtier en acier très résistant 1U
• Montable en étagère dans un châssis standard de 19 po - 48,3 cm - (1U)
• Inclut les supports de montage en étagère
• Comprend un kit de câbles KVM permettant une connexion à un port USB d'ordinateur ou de KVM
• Conçu pour pouvoir coulisser afin de garantir un accès pratique et un rangement discret

Ce manuel contient des instructions importantes qui devraient être suivies pendant l'installation et le fonctionnement de la console montée en étagère décrites dans ce manuel. Lisez toutes les instructions avec soin avant de tenter d'installer ou d'utiliser la console montée en étagère. Faute de s'y conformer annulera la garantie et pourrait endommager la console montée en étagère ou tout équipement raccordé.

Avertissement :

L'utilisation de cet appareil dans des applications de réanimation où la panne de cet appareil peut de façon raisonnable causer la panne d'équipements de réanimation ou d'affecter leur sécurité de façon importante ou leur efficacité, n'est pas recommandée. N'utilisez pas cet appareil en présence d'un mélange anesthétique inflammable avec l'air, l'oxygène ou l'oxyde nitreux.

Droits d'auteur © 2015 Tripp Lite. Tous droits réservés.

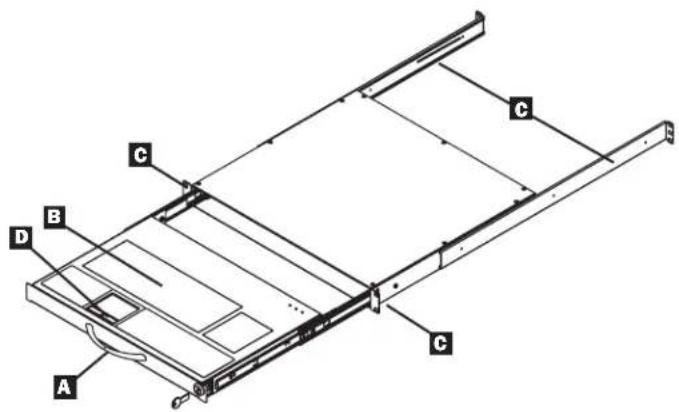

Vue avant

Poignée : Tirez pour glisser le module vers l'extérieur ; poussez pour glisser le module à l'intérieur. Clavier Supports de montage en étagère : Les supports gardent en place le châssis à une étagère de 19 po - 48,3 cm - ou le bâti de l'étagère. Bloc à effleurement : Appuyer sur le bouton gauche pour cliquer à gauche, appuyer sur le bouton droit pour cliquer à droite. Faire défiler l'écran de haut en bas en faisant parcourir le doigt en haut ou en bas du côté droit extrême du touchpad.

Vue arrière

Section à port console : Permet de connecter l'unité à votre serveur ou à votre commutateur KVM grâce au kit de câbles KVM fourni.

Montage en étagère

Le clavier montable en rack 1U de Tripp Lite est conçu pour une installation en rack à 2 ou 4 montants (1U).

Montage standard en étagère à 4 poteaux

Pour installer l'unité dans un rack à 4 montants, placez et fixez les oreilles de montage de l'unité sur les rails de montage verticaux avant et arrière du rack avec votre matériel de montage.

Montage en étagère à 2 poteaux

Console à montage sur bâti 1U de Tripp Lite peut également être monté dans une étagère à 2 poteaux en utilisant l'ensemble optionnel de montage en étagère à 2 poteaux (modèle Tripp Lite, B019-000). Le matériel de montage permet à la console d'être ouverte avec un tiroir dans n'importe quelle position. L'ensemble fournit une stabilité accrue et empêche le châssis de la console de tourner. Voir le Manuel du propriétaire B019-000 pour des instructions détaillées de montage.

Installation

Se référer aux diagrammes d'installation ci-dessous en accomplissant ces étapes.

Remarque : Assurez-vous que l'alimentation vers l'ordinateur ou le commutateur clavier-écran-souris connecté à la console est mise hors tension avant de procéder à l'installation.

1. Branchez le connecteur USB noir du câble fourni au port USB à l'arrière de l'unité. 2. Branchez le connecteur USB bleu de l'autre extrémité du câble au port USB à l'arrière de votre ordinateur ou commutateur KVM.

Remarque : Bien que les commutateurs clavier-écran-souris comportent deux ports de console USB pour le clavier et la souris, vous pouvez brancher le connecteur USB simple de l'adaptateur à l'un ou l'autre de ces ports.

Installation de l'ordinateur

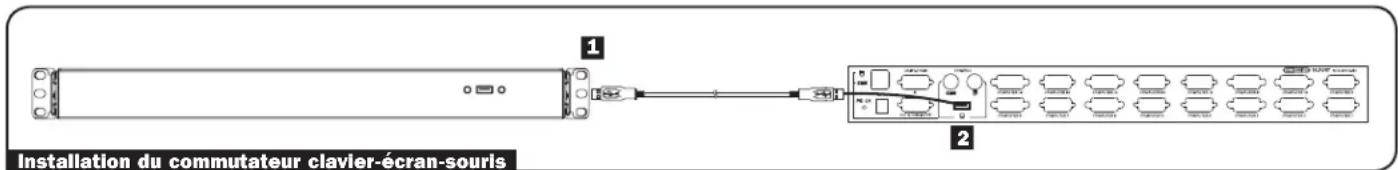

Installation du commutateur clavier-écran-souris

Remarque : Le diagramme ci-dessous illustre la connexion d'un commutateur clavier-écran-souris B042-016. Les ports de la console de différents modèles de commutateurs clavier-écran-souris peuvent se trouver à un endroit différent sur l'appareil.

Spécifications

Fonction Spécification

Ensemble de câbles USB-A (mâle) à USB-A (mâle)
Environnement	Température de fonctionnement : 0° à 40°C (32° à 104°F)
	Température de stockage : -20° à 60°C (-4° à 140°F)
	Humidité : 0 - 80% HR non condensante
Bâti Métal
Poids 9 kg (19,6 livres)
Dimensions [Lon. x Lar. x Hau.] 480 x 552	x 43 mm (18,9 x 21,75 x 1,75 po)

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits seront libres de défauts de matériel et de main d'œuvre pendant une période de un (1) an à compter de la date d'achat d'origine. L'obligation de TRIPP LITE selon cette garantie est limitée à la réparation ou au remplacement (à sa seule discrétion) de tels produits défectueux. Pour obtenir un service selon cette garantie, vous devez obtenir un numéro de 'Renvoi de matériel autorisé' (RMA) de la part de TRIPP LITE ou d'un centre de réparation agréé de TRIPP LITE. Les produits doivent être renvoyés à TRIPP LITE ou à un centre de réparation agréé de TRIPP LITE avec les frais de transport prépayés et doivent être accompagnés d'une brève description du problème rencontré et de la preuve de la date et de l'endroit d'achat. Cette garantie ne s'applique pas à des machines qui auraient été endommagées par accident, négligence ou mauvaise utilisation ou qui auraient été altérées ou modifiées de quelque façon que ce soit.

SAUF COMME FOURNIES DANS LA PRÉSENTE, TRIPP LITE NE FAIT AUCUNE GARANTIE, EXPRIMÉE OU IMPLICITE, Y COMPRIS DES GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN BUT PARTICULIER. Certains États ne permettent pas la limitation ou l'exclusion de garanties implicites ; par conséquent, la(les) limitation(s) ou les exclusion(s) ci-dessus peut/peuvent très bien ne pas s'appliquer à l'acheteur.

SAUF COMME FOURNIES DANS LA PRÉSENTE, EN AUCUN CAS TRIPP LITE NE SERA CONSIDÉRÉ COMME RESPONSABLE POUR DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, INCIDENTAUX OU PORTANT À CONSÉQUENCE, DÉCOULANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AVISÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. Plus spécialement, TRIPP LITE n'est pas responsable de quelque coût que soit, tels que perte de bénéfices ou recettes, perte d'équipements, perte d'utilisation d'équipement, perte de logiciel, perte de données, coûts de substituts, réclamations de tiers, et autrement.

Numéros d'identification de conformité réglementaire

Dans un but de certification et d'identification de conformité réglementaire, on a affecté à votre produit Tripp Lite un numéro de série unique. Vous pouvez trouver le numéro de série sur l'étiquette du nom du produit, avec tous les marquages et informations d'approbation requis. Lorsqu'on vous demande des informations de conformité pour ce produit, reportez-vous toujours au numéro de série. Le numéro de série ne doit pas être confondu avec la plaque de nom marquée ni le numéro de modèle du produit.

L'information de conformité WEEE pour les clients de tripp lite et recycleurs (union européenne)

Sous les directives et règlements de déchet d'équipements électriques et électroniques (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite, ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
