Tipo de producto	Teclado montable en rack 1U
Marca	Tripp Lite
Modelo	SRSHELFKBD
Dimensiones (An x Pr x Al)	480 x 552 x 43 mm (18,9 x 21,75 x 1,75 pulgadas)
Peso	9 kg (19,6 libras)
Alimentación	a través del puerto USB de la computadora o del conmutador KVM
Número de teclas	88
Panel táctil integrado	Sí, con botones izquierdo y derecho y área de desplazamiento
Material del gabinete	Acero
Compatibilidad con rack	19 pulgadas (48,3 cm), 1U, montaje en 2 o 4 postes
Mecanismo de deslizamiento	Sí, cajón deslizante para acceso y almacenamiento
Cable incluido	Kit de cables KVM USB-A macho a USB-A macho
Temperatura de funcionamiento	0° a 40°C (32° a 104°F)
Temperatura de almacenamiento	-20° a 60°C (-4° a 140°F)
Humedad de funcionamiento	0 - 80% HR sin condensación
Garantía	1 año limitada
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni disolventes.
Seguridad	No usar en aplicaciones de reanimación ni en presencia de mezclas anestésicas inflamables.
Piezas de repuesto y reparabilidad	Contactar al soporte técnico de Tripp Lite para cualquier reparación o pieza de repuesto.
Contenido del empaque	Teclado, kit de cables KVM USB, manual del propietario, soportes de fijación

Preguntas frecuentes - SRSHELFKBD Tripp Lite

¿Cómo instalar el teclado SRSHELFKBD en un rack?

Fije los soportes de montaje incluidos en los rieles verticales delanteros y traseros del rack de 4 postes. Para un rack de 2 postes, use el conjunto opcional B019-000. Asegúrese de que la alimentación esté apagada antes de la conexión.

¿Qué cable se incluye para conectar el teclado a una computadora?

Un kit de cables KVM con conectores USB-A macho a USB-A macho. Conecte el conector negro al teclado y el azul a la computadora o al conmutador KVM.

¿El teclado tiene retroiluminación?

No, el teclado SRSHELFKBD no tiene retroiluminación. Cuenta con un panel táctil y 88 teclas estándar.

¿Cuáles son las dimensiones exactas del teclado?

Las dimensiones son 480 mm de ancho, 552 mm de profundidad y 43 mm de alto (18,9 x 21,75 x 1,75 pulgadas). Ocupa 1U en un rack estándar de 19 pulgadas.

¿Puedo usar este teclado con un Mac?

Sí, el teclado utiliza una conexión USB estándar. Es compatible con cualquier sistema operativo que reconozca un teclado USB, incluido macOS.

¿Cómo limpiar el teclado SRSHELFKBD?

Use un paño suave y seco para quitar el polvo. Evite limpiadores líquidos o abrasivos. Para manchas difíciles, humedezca ligeramente el paño con agua.

¿Qué hacer si el panel táctil no funciona?

Verifique que el cable USB esté correctamente conectado. Intente conectar el teclado directamente a un puerto USB de la computadora. Si el problema persiste, contacte al soporte de Tripp Lite.

¿Este teclado tiene garantía?

Sí, Tripp Lite ofrece una garantía limitada de un año contra defectos de material y mano de obra a partir de la fecha de compra.

¿Puedo usar este teclado con un conmutador KVM?

Sí, el teclado está diseñado para usarse con un conmutador KVM. El kit de cables incluido permite una conexión directa al puerto de consola USB del conmutador.

¿El teclado SRSHELFKBD es adecuado para uso médico?

No, según el manual, este producto no se recomienda para aplicaciones de reanimación ni en presencia de mezclas anestésicas inflamables.

MANUAL DE USUARIO SRSHELFKBD Tripp Lite

Manual del propietario

Teclado de 1U para Instalación en Rack

Modelo: SRSHELFKBD

English p. 1 Français p. 9

Contenidos del embalaje

- Teclado de 1U para Instalación en Rack

- Kit de cables KVM (USB)

- Manual del propietario

- Soportes de instalación

Información general

• Teclado completo de 88 teclas y panel táctil de 1U en un gabinete de acero para servicio pesado
• Para montaje en bastidor en rack estándar de 19 pulgadas (1U)
• Incluye soportes para montaje en bastidor
• El juego de cable KVM incluido permite la conexión a un puerto USB de un KVM o computadora
• El diseño deslizable permite el acceso conveniente y almacenamiento discreto

GUARDE ESTAS INSTRUCCIONES

Este manual contiene instrucciones importantes que deben seguirse durante la instalación y funcionamiento de la consola para montaje en bastidor que se describe en el presente manual. Lea bien todas las instrucciones antes de intentar instalar u operar la consola para montaje en bastidor. Si no lo hace podría anularse la garantía y dañar la consola para montaje en bastidor o los equipos conectados.

ADVERTENCIA:

No se recomienda el uso de este equipo en aplicaciones de auxilio vital donde la falla de este equipo podría provocar una falla del equipo de soporte vital o afectar significativamente su seguridad o eficacia. No utilice este equipo en presencia de una mezcla anestésica inflamable con aire, oxígeno, u óxido nitroso.

Copyright © 2015 Tripp Lite. Todos los derechos reservados.

Introducción

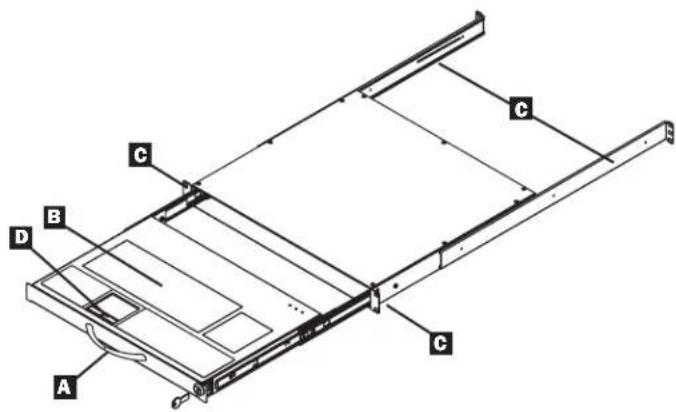

Vista frontal

A Manija: tírela para deslizar y sacar el módulo; empújela para deslizar e introducir el módulo.

BTeclado

Soportes para monta en bastidor: los soportes aseguran el chasis a un rack estándar de 19 pulgadas o estructura de rack.

D Touchpad de 2 botones: presione el botón de la izquierda para hacer la función del botón izquierdo del mouse, presione el botón de la derecha para la función del botón derecho del mouse. Desplácese hacia arriba y hacia abajo de la pantalla pasando el dedo hacia arriba o hacia abajo del extremo derecho del touchpad.

Vista posterior

E Sección de Puerto de Consola: Conecta la unidad a su servidor o KVM con el juego de cable de KVM incluido.

Montaje en bastidor

El teclado Tripp Lite de 1U para Instalación en Rack está diseñado para instalarse en 1U en un sistema de rack de 2 o 4 postes.

Montaje en bastidor de 4 postes

Para instalar la unidad en un rack de 4 postes, instale y asegure las orejas de instalación de la unidad a los rieles de instalación frontales y posteriores del rack con accesorios suministrados por el usuario.

Montaje en bastidor de 2 postes

Consola para montar en rack 1U de Tripp Lite también puede montarse en un rack de 2 postes usando el kit opcional para montaje en bastidor de 2 postes (Modelo Tripp Lite B019-000). Los accesorios para montaje permiten que la consola pueda operarse con el cajón en cualquier posición. El kit proporciona mayor estabilidad e impide que la estructura del rack gire. Consulte el Manual de propietario B019-000 para obtener instrucciones detalladas de montaje.

Instalación

Refiérase a los diagramas de instalación abajo, conforme realiza estos pasos.

Nota: Asegúrese de que la energía a la computadora o al multiplexor KVM esté apagado antes de proceder con la instalación.

1 Enchufe el conector USB Negro en el juego de cable incluido en el puerto USB en la parte posterior de la unidad.
2 Enchufe el conector USB Azul en el otro lado del juego de cable al puerto USB en la parte posterior de su computadora o KVM.

Nota: Aún cuando los multiplexores KVM contienen dos puertos de consola USB para el teclado y el ratón, usted puede enchufar el conector USB sencillo sobre el adaptador, en cualquiera de los dos puertos.

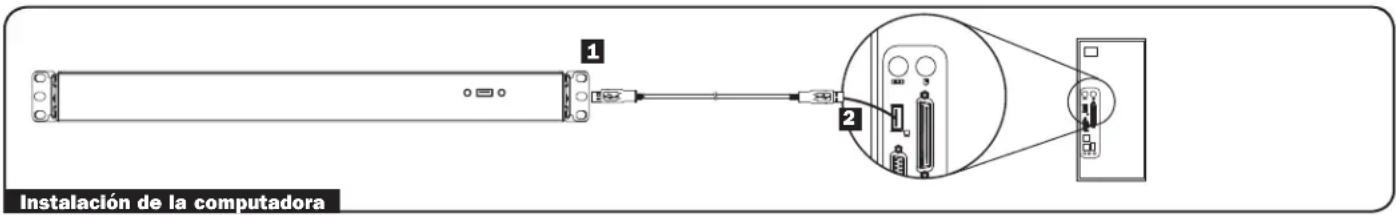

Instalación de la computadora

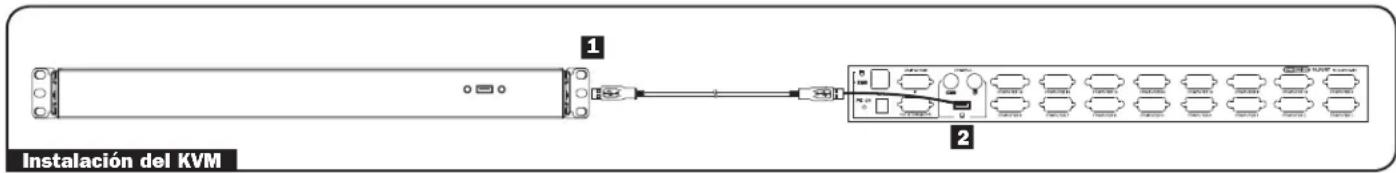

Instalación del KVM

Nota: El diagrama abajo, muestra la conexión de un multiplexor KVM B042-016. Los puertos de consola de los diferentes modelos de multiplexores KVM se pueden ubicar en cualquier otra parte de la unidad.

Especificaciones

Función Especificación

Juego de Cable USB-A (Macho) a USB-A (Macho)
Entorno	Temperatura de funcionamiento: 0° a 40°C (32° a 104°F)
	Temperatura de almacenamiento: -20° a 60°C (-4° a 140°F)
	Humedad: 0 - 80% de HR sin condensación
Gabinete Metálico
Peso 9 kg (19.6 lb.)
Dimensiones [Lar x An x Al] 480 x 552 x 43 mm (18.9 x 21.75 x 1.75 pulg.)

Garantía

GARANTÍA LIMITADA DE 1 AÑO

TRIPP LITE garantiza que sus productos no presenten fallas de materiales ni de fabricación por un período de un (1) a año a contar de la fecha de compra inicial. La obligación de TRIPP LITE conforme a esta garantía se limita a reparar o sustituir (a su juicio) los productos defectuosos. Para recibir servicio de acuerdo con esta garantía, debe obtener un número de Autorización de devolución de material (RMA) de TRIPP LITE o un centro de servicio autorizado de TRIPP LITE. Los productos deben devolverse a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los costos de transportes prepagados y deben ir con una breve descripción del problema encontrado y comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que se han dañado por accidente, negligencia o mala aplicación o que hayan sido alterados o modificados de alguna manera.

EXCEPTO LO PREVISTO EN EL PRESENTE DOCUMENTO, TRIPP LITE NO APLICA GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUYENDO GARANTÍAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten limitación o exclusión de garantías implícitas; por lo tanto, puede que la(s) limitación(es) o la(s) exclusión(es) establecidas anteriormente no se apliquen al comprador.

SALVO LO ESTABLECIDO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE DE DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES CAUSADOS POR EL USO DE ESTE PRODUCTO, AUN CUANDO SE INFORME DE LA POSIBILIDAD DE DICHO DAÑO. Específicamente, TRIPP LITE no es responsable de los costos, como pérdida de beneficios o ingresos, pérdida de equipos, pérdida de uso de equipos, pérdida de software, pérdida de datos, costos de sustitutos, reclamaciones de terceros, u otros similares.

Números de identificación de cumplimiento de la normativa

Con fines de identificación y certificaciones de los avisos reglamentarios, se ha asignado a su producto Tripp Lite un número de serie único. El número de serie se puede encontrar en la etiqueta de la placa de nombre del producto junto con todas las marcas de aprobación e información requeridas. Al solicitar información de cumplimiento con las normas para este producto, siempre consulte este número de serie. El número de serie no debería confundirse con el nombre de marca o con el número de modelo del producto.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clientes compran nuevos equipos eléctricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo del país)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta fi nalmente en desecho

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
