Type de produit	Adaptateur USB-C multiport (HDMI, DisplayPort, VGA)
Marque	Tripp Lite
Modèle	U444-06N-HVDPW
Interface d'entrée	USB Type-C avec mode alternatif DisplayPort
Interfaces de sortie	1x VGA, 1x DisplayPort, 1x HDMI
Résolution HDMI maximale	3840 x 2160 (4K UHD) à 30 Hz
Résolution DisplayPort maximale	3840 x 2160 (4K) à 60 Hz
Résolution VGA maximale	1920 x 1200 (dont 1080p à 60 Hz)
Conformité	HDMI 1.4, HDCP 1.4, DisplayPort 1.2, HDCP 2.2
Modes d'affichage supportés	SST (miroir) et MST (étendu) selon l'OS
Alimentation	Par le port USB-C (bus-powered)
Plug-and-Play	Oui, aucun pilote nécessaire
Température de fonctionnement	0° à 45°C
Température de stockage	-10° à 70°C
Humidité de fonctionnement	10% à 85% HR, sans condensation
Humidité de stockage	5% à 90% HR, sans condensation
Garantie	Limitée 3 ans
Entretien	Nettoyer avec un chiffon doux et sec
Compatibilité OS	Windows, Mac OS X (avec limitations MST sur Mac)
Accessoires inclus	Manuel d'utilisation
Dimensions (approx.)	10,2 x 5,1 x 1,5 cm
Poids (approx.)	30 g

FOIRE AUX QUESTIONS - U44406NHVDPW Tripp Lite

Quels appareils sont compatibles avec cet adaptateur ?

L'adaptateur est compatible avec tout appareil disposant d'un port USB Type-C prenant en charge le mode alternatif DisplayPort, y compris les smartphones, tablettes, Ultrabooks et ordinateurs portables/PC.

Puis-je utiliser plusieurs écrans en même temps ?

Oui, vous pouvez connecter jusqu'à trois écrans (VGA, DisplayPort et HDMI) simultanément. Sous Windows, le mode MST permet d'afficher un contenu différent sur chaque écran. Sous Mac, le mode SST affiche le même contenu en miroir.

Quelles résolutions maximales sont supportées ?

HDMI : 3840 x 2160 (4K) à 30 Hz, DisplayPort : 3840 x 2160 (4K) à 60 Hz, VGA : 1920 x 1200 (dont 1080p à 60 Hz).

Fonctionne-t-il avec les Mac ?

Oui, mais avec une limitation : les Mac utilisent le mode SST (miroir) pour les GPU NVIDIA et Intel, ce qui signifie que les écrans connectés affichent le même contenu. La résolution maximale en miroir est de 1080p à 60 Hz pour trois écrans.

Comment brancher les câbles ?

Branchez le connecteur USB-C de l'adaptateur sur votre appareil. Connectez un câble VGA, DisplayPort ou HDMI entre l'adaptateur et votre moniteur. Utilisez des câbles de qualité (recommandés : série P502 pour VGA, P580 pour DisplayPort, P569-XXX-CERT pour HDMI).

Y a-t-il un pilote à installer ?

Non, l'adaptateur est Plug-and-Play. Aucun logiciel ou pilote n'est requis, il fonctionne immédiatement après branchement.

Quels câbles sont recommandés ?

Tripp Lite recommande ses câbles haute résolution : série P502 pour VGA (avec coaxial RVB), série P580 pour DisplayPort, et série P569-XXX-CERT pour HDMI haut débit.

L'adaptateur prend-il en charge le son ?

Oui, les ports HDMI et DisplayPort transmettent le signal audio/vidéo. Assurez-vous que votre source USB-C et votre moniteur supportent l'audio via ces connexions.

Quelle est la différence entre les modes SST et MST ?

Le mode SST (Single Stream Transport) affiche la même image sur tous les écrans (miroir). Le mode MST (Multi-Stream Transport) permet d'afficher un contenu indépendant sur chaque écran (étendu). Sous Windows, MST est supporté ; sous Mac, seul SST est disponible pour les GPU NVIDIA et Intel.

Que faire si l'écran ne détecte pas l'adaptateur ?

Vérifiez que votre appareil USB-C supporte le mode alternatif DisplayPort. Essayez un autre câble ou un autre moniteur. Redémarrez votre appareil. Si le problème persiste, contactez le support Tripp Lite (garantie 3 ans).

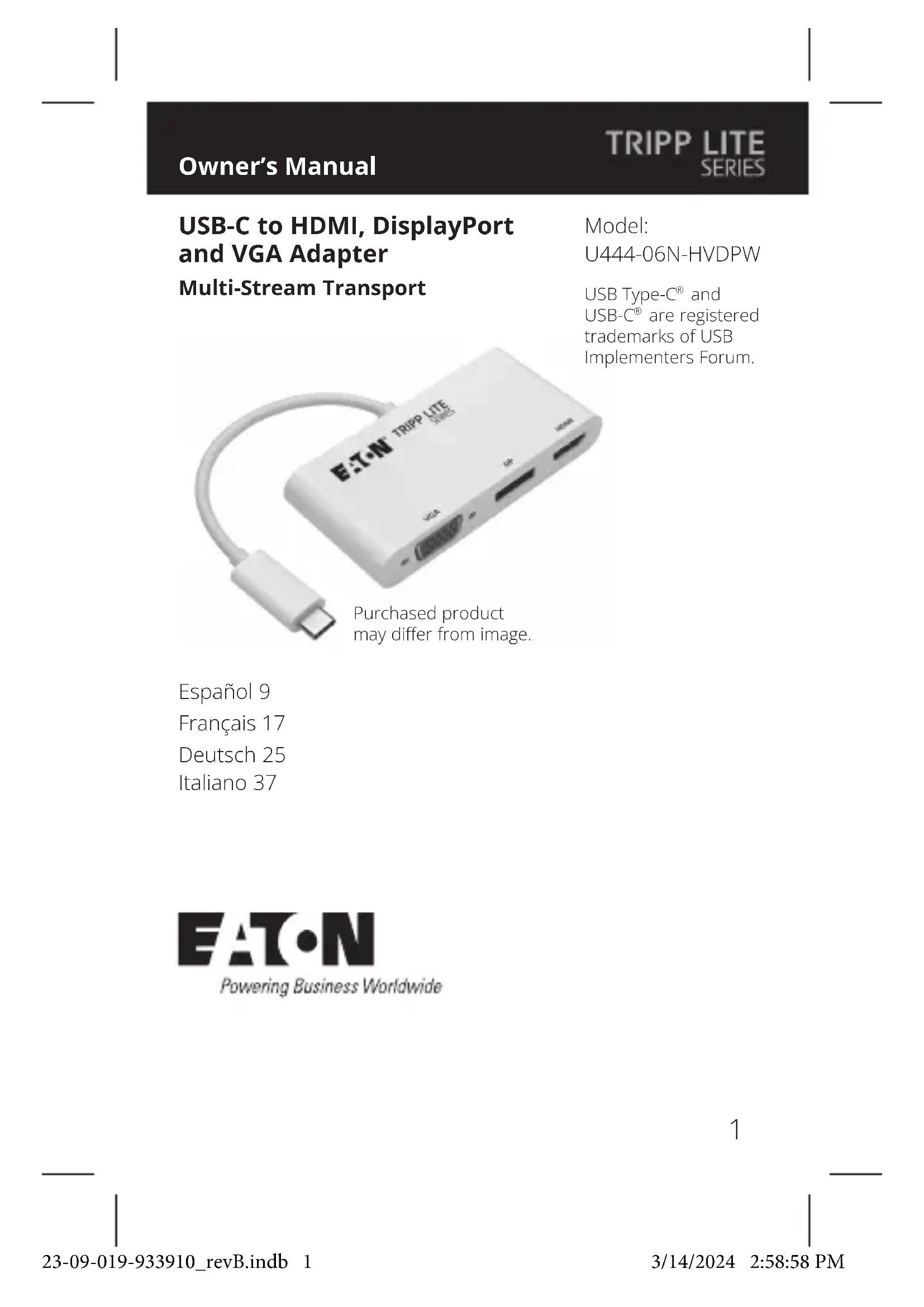

MODE D'EMPLOI U44406NHVDPW Tripp Lite

Adaptateur USB-C vers HDMI, DisplayPort et VGA

EAT·N

Caractéristiques du produit

• Connectez un moniteur VGA, DisplayPort ou HDMI au port USB Type-C ou Thunderbolt™ 3 de votre ordinateur portable ou ordinateur
• Prend en charge le mode alternatif USB DisplayPort, vous permettant de transmettre un signal audio/vidéo via le port USB Type-C de votre smartphone, tablette, Ultrabook ou ordinateur
• Le port VGA prend en charge les résolutions vidéo jusqu'à 1920 x 1200, y compris 1080p à 60 Hz • Le port HDMI prend en charge les résolutions vidéo Ultra Haute Définition (UHD) 4K x 2K jusqu'à 3840 x 2160 @ 30 Hz • Le port HDMI est conforme à la norme HDMI 1.4 et aux normes antérieures, ainsi qu'à la norme HDCP 1.4
• DisplayPort prend en charge les résolutions vidéo 4K x 2K à liaison unique jusqu'à 3840 x 2160 à 60 Hz
• Prend en charge les modes DisplayPort SST et MST, ainsi que DP++. • DisplayPort est conforme aux normes DP 1.2 et antérieures, et HDCP 2.2

Caractéristiques du produit

• Conception discrète pour un transport facile dans un sac d'ordinateur portable ou une mallette
• Plug-and-Play - aucun logiciel ni pilote requis

Contenu du carton d'emballage

• U444-06N-HVDPW - Manuel d'utilisation

Configuration système requise

• Périphérique USB Type-C prenant en charge le mode alternatif USB Displayport • Moniteur avec un port VGA, DisplayPort ou HDMI

Accessoires disponibles en option

• Câble VGA haute résolution série P502 avec coaxial RVB • Câbles DisplayPort série P580
• Câbles HDMI haut débit haut de gamme P569-XXX-CERT

Remarques :

• Lorsqu'il est utilisé avec un Mac, jusqu'à trois écrans peuvent être utilisés en mode SST pour partager le même contenu vidéo ou image avec une résolution d'affichage maximale de 1080p à 60 Hz. • Mac OS X ne prend pas en charge le mode MST pour les processeurs graphiques NVIDIA et Intel, limitant l'affichage vidéo sur les moniteurs connectés au mode miroir.
• Lorsqu'il est utilisé avec un PC Windows, jusqu'à trois écrans peuvent être utilisés en mode MST pour afficher simultanément un contenu différent sur chaque écran.
• Branchez le connecteur USB Type-C de l'adaptateur sur le port USB Type-C de votre smartphone, tablette, Ultrabook ou ordinateur.
• À l'aide d'un câble VGA (tel qu'un câble VGA haute résolution avec coaxial série P502), connectez un moniteur VGA au port VGA de l'adaptateur.
• À l'aide d'un câble DisplayPort (tel qu'un câble DisplayPort série P580), connectez un moniteur DisplayPort au DisplayPort de l'adaptateur.
• À l'aide d'un câble HDMI (tel que le câble HDMI haute vitesse haut de gamme de la série P569-CERT), connectez un moniteur HDMI au port HDMI de l'adaptateur.

Caractéristiques

Signal d'entrée USB	Type-C
Signal de sortie VGA	, DisplayPort et HDMI
Résolution maximale HDMI	3840 x 2160, UHD 4K, à 30 Hz
Résolution DisplayPort maximale	3840 x 2160 (4K x 2K) à 60 Hz
Résolution VGA maximale	1920 x 1200, dont 1080p à 60 Hz
Environnement
Température de fonctionnement	0° à 45°C(32° à 113°F)
Température de stockage	-10° à 70°C(14° à 158°F)
Taux d'humidité en fonctionnement	10 % à 85 % HR,Sans condensation
Humidité de stockage	5 % à 90 % RH,Sans condensation

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter Tripplite. Eaton. com/support/product-returns

Avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis.
