Tipo de producto	Adaptador USB-C multipuerto (HDMI, DisplayPort, VGA)
Marca	Tripp Lite
Modelo	U444-06N-HVDPW
Interfaz de entrada	USB Tipo-C con modo alternativo DisplayPort
Interfaces de salida	1x VGA, 1x DisplayPort, 1x HDMI
Resolución HDMI máxima	3840 x 2160 (4K UHD) a 30 Hz
Resolución DisplayPort máxima	3840 x 2160 (4K) a 60 Hz
Resolución VGA máxima	1920 x 1200 (incluye 1080p a 60 Hz)
Cumplimiento	HDMI 1.4, HDCP 1.4, DisplayPort 1.2, HDCP 2.2
Modos de visualización compatibles	SST (espejo) y MST (extendido) según el SO
Alimentación	Por el puerto USB-C (alimentado por bus)
Plug and Play	Sí, no se necesita controlador
Temperatura de funcionamiento	0° a 45°C
Temperatura de almacenamiento	-10° a 70°C
Humedad de funcionamiento	10% a 85% HR, sin condensación
Humedad de almacenamiento	5% a 90% HR, sin condensación
Garantía	Limitada de 3 años
Mantenimiento	Limpiar con un paño suave y seco
Compatibilidad con SO	Windows, Mac OS X (con limitaciones MST en Mac)
Accesorios incluidos	Manual de usuario
Dimensiones (aprox.)	10,2 x 5,1 x 1,5 cm
Peso (aprox.)	30 g

Preguntas frecuentes - U44406NHVDPW Tripp Lite

¿Qué dispositivos son compatibles con este adaptador?

El adaptador es compatible con cualquier dispositivo que tenga un puerto USB Tipo-C compatible con el modo alternativo DisplayPort, incluidos teléfonos inteligentes, tabletas, Ultrabooks y portátiles/PC.

¿Puedo usar varias pantallas al mismo tiempo?

Sí, puede conectar hasta tres pantallas (VGA, DisplayPort y HDMI) simultáneamente. En Windows, el modo MST permite mostrar contenido diferente en cada pantalla. En Mac, el modo SST muestra el mismo contenido en espejo.

¿Qué resoluciones máximas son compatibles?

HDMI: 3840 x 2160 (4K) a 30 Hz, DisplayPort: 3840 x 2160 (4K) a 60 Hz, VGA: 1920 x 1200 (incluye 1080p a 60 Hz).

¿Funciona con Mac?

Sí, pero con una limitación: las Mac usan el modo SST (espejo) para GPU NVIDIA e Intel, lo que significa que las pantallas conectadas muestran el mismo contenido. La resolución máxima en espejo es de 1080p a 60 Hz para tres pantallas.

¿Cómo conectar los cables?

Conecte el conector USB-C del adaptador a su dispositivo. Conecte un cable VGA, DisplayPort o HDMI entre el adaptador y su monitor. Use cables de calidad (recomendados: serie P502 para VGA, P580 para DisplayPort, P569-XXX-CERT para HDMI).

¿Hay algún controlador que instalar?

No, el adaptador es Plug and Play. No se requiere ningún software o controlador, funciona inmediatamente después de la conexión.

¿Qué cables se recomiendan?

Tripp Lite recomienda sus cables de alta resolución: serie P502 para VGA (con coaxial RGB), serie P580 para DisplayPort, y serie P569-XXX-CERT para HDMI de alta velocidad.

¿El adaptador admite sonido?

Sí, los puertos HDMI y DisplayPort transmiten la señal de audio/video. Asegúrese de que su fuente USB-C y su monitor admitan audio a través de estas conexiones.

¿Cuál es la diferencia entre los modos SST y MST?

El modo SST (Single Stream Transport) muestra la misma imagen en todas las pantallas (espejo). El modo MST (Multi-Stream Transport) permite mostrar contenido independiente en cada pantalla (extendido). En Windows, MST es compatible; en Mac, solo SST está disponible para GPU NVIDIA e Intel.

¿Qué hacer si la pantalla no detecta el adaptador?

Verifique que su dispositivo USB-C sea compatible con el modo alternativo DisplayPort. Pruebe con otro cable u otro monitor. Reinicie su dispositivo. Si el problema persiste, contacte al soporte de Tripp Lite (garantía de 3 años).

MANUAL DE USUARIO U44406NHVDPW Tripp Lite

Manual del Propietario

TRIPP LITE SERIES

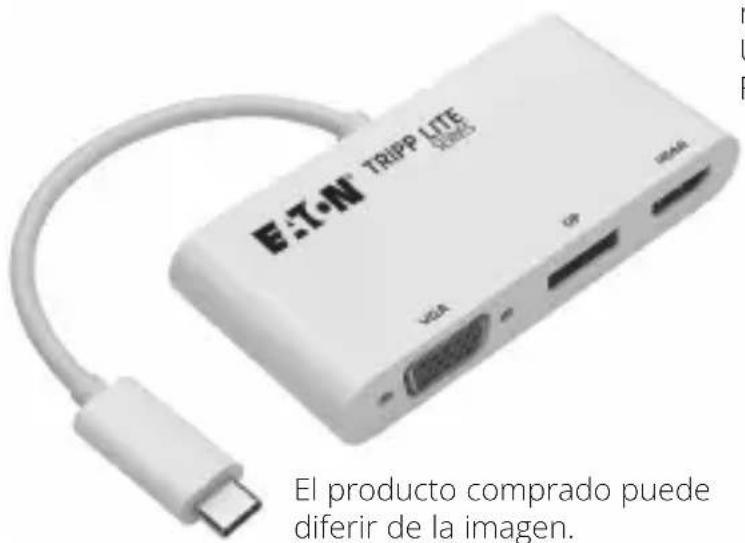

Adaptador de USB-C a HDMI, DisplayPort y VGA con MST Transporte de flujos múltiples

Modelo: U444-06N-HVDPW

USB Type-C y USB-C son marcas comerciales registradas del USB Implementers Forum

English 1 Français 17 Deutsch 25 Italiano 37

EAT•N

Características del Producto

• Conecte un monitor VGA, DisplayPort o HDMI al puerto USB Type-C o Thunderbolt™ 3 en su laptop o computadora
• Soporta USB DisplayPort Modo Alterno, permitiéndole transmitir una señal de audio y video mediante el puerto USB Type-C en su smartphone, tableta, Ultrabook o computadora
• El puerto VGA soporta resoluciones de video hasta 1920 x 1200, incluyendo 1080p @60 Hz
• El puerto HDMI soporta resoluciones de video de 4K x 2K Ultra Alta Definición [UHD] hasta 3840 x 2160 @30 Hz
• El puerto HDMI es compatible con HDMI 1.4 y anteriores y HDCP 1.4
• DisplayPort permite resoluciones de video 4K x 2K de conexión única hasta 3840 x 2160 @60 Hz
• Soporta modos de DisplayPort SST y MST y DP++
  • DisplayPort cumple con DP 1.2 y anteriores y HDCP 2.2

10

Características del Producto

• Diseño de bajo perfil para llevarlo fácilmente en la bolsa de la laptop o el portafolios
• Conectar y Usar—No requiere software ni controladores

Contenido del empaque

• U444-06N-HVDPW
- Manual del Propietario

Requisitos del sistema

• Dispositivo USB Type-C que soporte USB DisplayPort Modo Alterno
  • Monitor con un puerto VGA, DisplayPort o HDMI

Accesorios opcionales

• Cable VGA de Alta Resolución de la Serie P502 con RGB Coaxial
  • Cables DisplayPort de la Serie P580
  • Cables Premium HDMI de Alta Velocidad P569-XXX-CERT

Instalación

Notas:

• Cuando se usa con una Mac, pueden usarse hasta tres pantallas en modo de SST para compartir el mismo contenido de video o imagen con una resolución de pantalla máxima de 1080p @60 Hz.
• Mac OS X no soporta MST para procesadores de gráficos NVIDIA e Intel, lo que limita la visualización de video en los monitores conectados en modo en espejo.

• Cuando se usa con una PC Windows, pueden usarse hasta tres pantallas en modo MST para mostrar contenidos diferentes en cada pantalla simultáneamente.

• Conecte el conector USB Type-C en el adaptador al puerto USB Type-C en su smartphone, tableta, Ultrabook o computadora.

• Usando un cable VGA (como el Cable VGA de Alta Resolución con Coaxial de la Serie P502), conecte un monitor VGA al puerto VGA del adaptador.

• Usando un cable DisplayPort (Como el Cable Serie P580), conecte un monitor DisplayPort al puerto DisplayPort del adaptador.

• Usando un cable HDMI (como el Cable HDMI Premium de Alta Velocidad Serie P569-CERT), conecte un monitor HDMI al puerto HDMI del adaptador.

12

Especificaciones

Señal de Entrada USB Type-C
Señal de Salida VGA, DisplayPort y HDMI
Máxima Resolución HDMI	3840 x 2160, UHD 4K, @30 Hz
Máxima Resolución DisplayPort	3840 x 2160 (4K x 2K) @60 Hz
Máxima Resolución VGA	1920 x 1200, incluyendo 1080p @60 Hz
Ambiental
Temperatura de Operación	0 °C a 45 °C [32 °F a 113 °F]
Temperatura de Almacenamiento	-10 °C a 70 °C [14 °F a 158 °F]
Humedad de Operación	De 10% a 85% de HR, Sin Condensación
Humedad de Almacenamiento	De 5% a 95% de HR, Sin Condensación

Garantía

GARANTÍA LIMITADA DE 3 AÑOS

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/

support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
