MANUAL DE USUARIO U360007IND Tripp Lite

Manual del Propietario

TRIPP LITE

SERIES

Hub USB 3.2 de Grado Industrial

Modelos:

U360-004-IND

U360-007-IND

U360-010-IND

Instrucciones de Seguridad Importantes 13

14

Requisitos del Sistema 15

Contenido del Empaque 15

Alimentación del Hub 15

Instalación del Juego para Montaje 16

Especificaciones 20

Garantía 21

English 1

Français 23

Deutsch 34

Italiano 45

Antes de intentar conectar, operar o ajustar este producto, por favor primero lea el Manual del Propietario completeness.

Instrucciones de Seguridad Importantes

• Lea sempre con cuidado las instrucciones de seguridad
• Conserve este Manual del Propietario para consulta futura
• En caso de occurrir在哪quiera de las siguientes situaciones, comunique se con un technician de service para que inspeccione el equipo:

El equipo ha estado expuesto a humedad
° El equipo se ha caido y dañado
° El equipo muestra obvios signos de fractura
^ El equipo no funciona correctamente o no funciona de acuerdo a las instrucciones descritas en el presente Manual del Propietario

Characteristicas

• Aumenta el número de puertos USB SuperSpeed desde un solo puerto de computadora (4 puertos para modelo U360-004-IND/7 puertos para modelo U360-007-IND/10 puertos para modelo U360-010-IND)
• El USB 3.2 cumple con tasas de transferencia de datos hasta 5 Gbps
• Es compatible con versiones anteriores, como el USB 2.0 y 1.x
• Robusto gabinete totalmente metallico Diseño para uso en aplicaciones industriales
• Accesorios para instalación en pared y riel DIN para una instalación segura
• Los puertos USB soportan cables USB con connectores de seguridad
• Tres.optiones de connexion de energia (Puerto USB fuente, alimentacion externa de energia (no includa) o bloque determinales de 3 hilos)
• Cada puerto USB 3.2 proportióna hasta 900mA de energia
• Detec tion y protecion contra sobrecorriente
• Protección ESD a +/- 20 kV
• Protección EFT a +/- 2.5 kV
• Detección automática de enlace y velocidad
• Conectar y使用者; no require software ni controladores

Requisitos del Sistema

• Compatible con todos los sistemas operativos habilitados para USB

Contenido del Empaque

Hub USB 3.2 de Grade Industrial U360-004-IND, U360-007-IND o U360-010-IND
- Cable USB 3.2
- Bloque de terminales de alimentación de 3 pines
- Accesorios de instalación DIN
- Accesorios para instalación en la pared
- Manual del Propietario

Alimentación del Hub

Entrada de CD

Para alimentar el hub, enchufe el adaptor de corrientesuministrado por el usuario en la toma en la pared.

Nota: El U360-004-IND, U360-007-IND y U360-010-IND son compatibles con las fuentes de alimentacion LPS listadas de 9V CD a 40V CD. Estas fuentes de alimentacion utilizean una clavija de salute de 5.5× 2.1× 9.5mm ya sea conuna punta positiva y una funda negativa o una punta negativa y unafundaposita.

Terminal de Alimentación

Para alimentar el hub usingo una terminal de alimentacion, enchufe el bloque de terminales de alimentacion suministrado en el hub, de acuerdo con la orientacion del conector.

Instalacion del Juego de Montaje

Instalacion de los Soportes de Montaje

Los hubs U360-004-IND, U360-007-IND y U360-010-IND peuvent colocarse sobre una superficie plana o instalarse usingo los soportes para instalacion en pared o los accesorios para riel DIN. Consulte el diagrama?siga al instalar los accesorios de montaje.

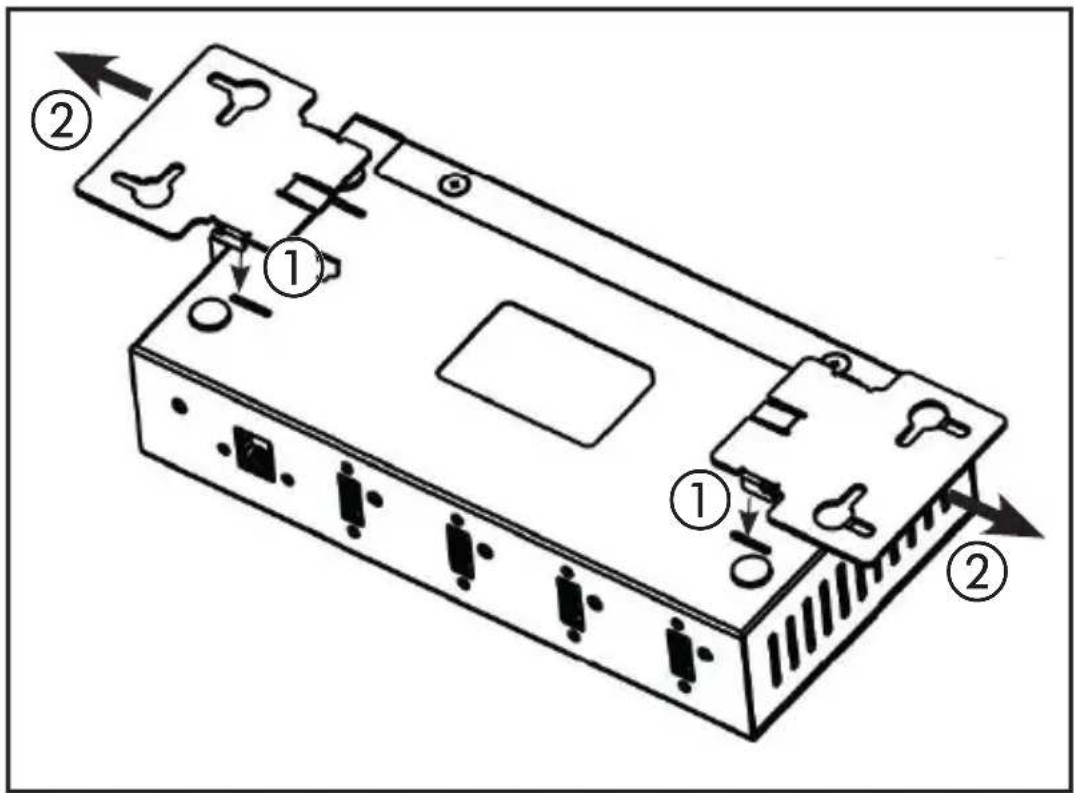

Instalación de los Soportes para Instalación en Pared

Para instalar los soportes para instalacion en pared, inserte las pestañas del soporte en las ranuras en la parte inferior de la unidad ① y對於ces jale hacer afluera para asegurarlos en su situio ②

Instalacion del Juego de Montaje

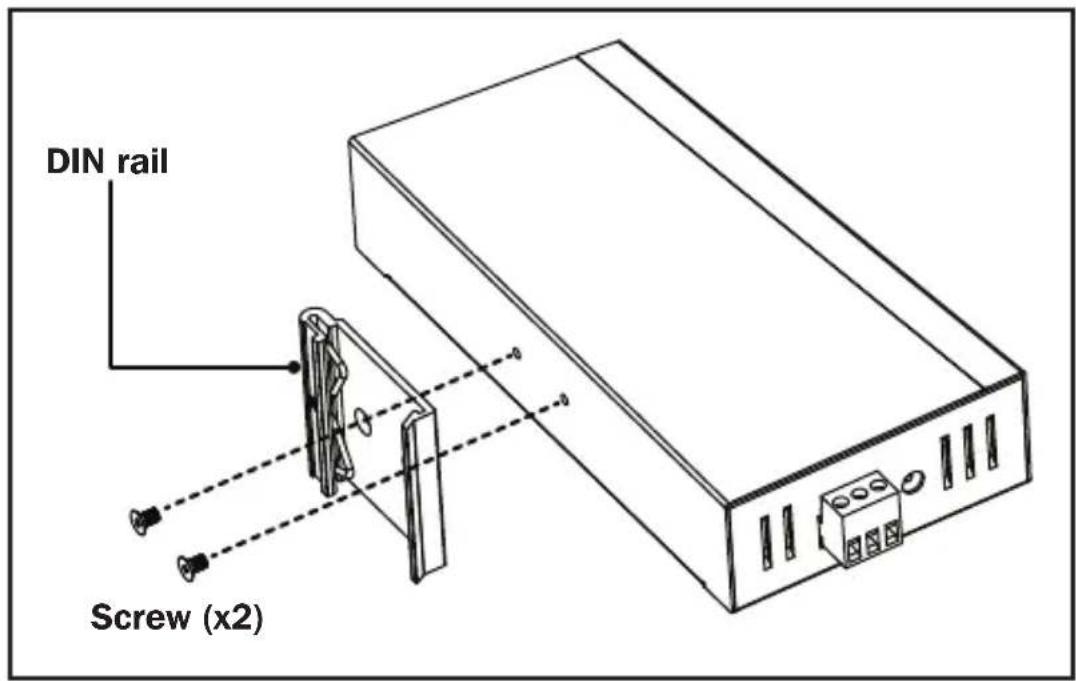

Instalación con los Accesorios para Riel DIN

Usando los accesorios incluidos, instale el riel DIN en el costo de launidad.

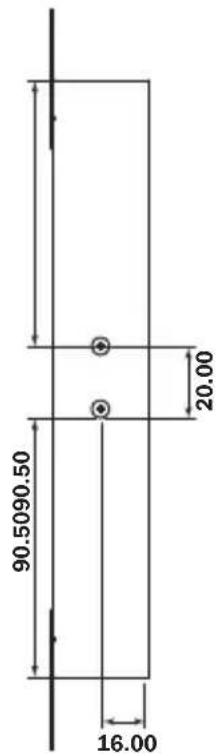

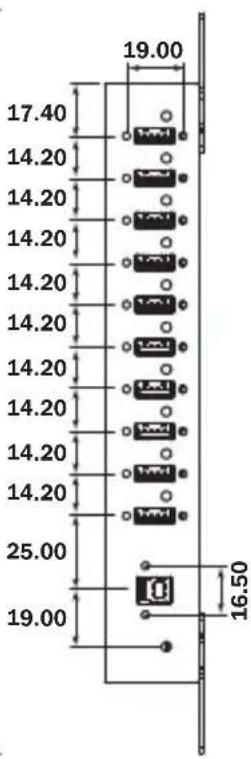

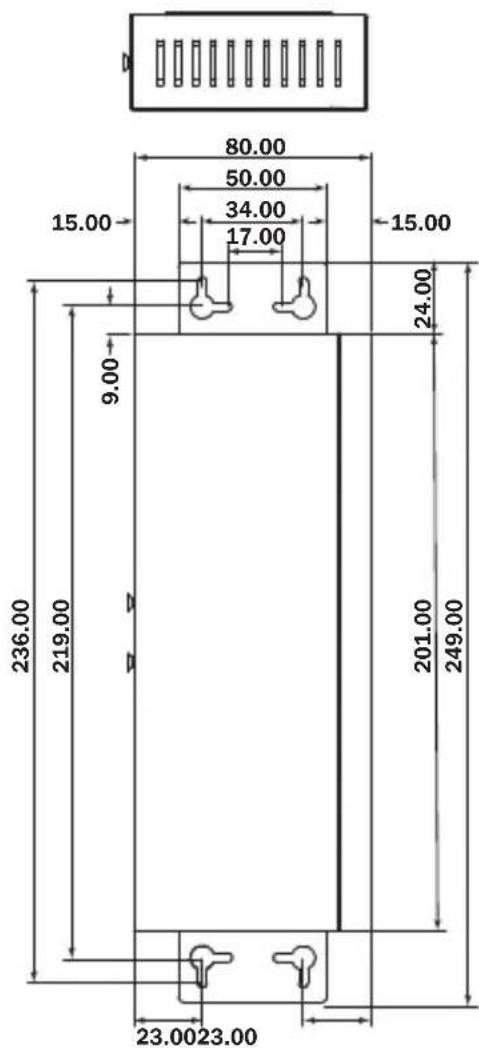

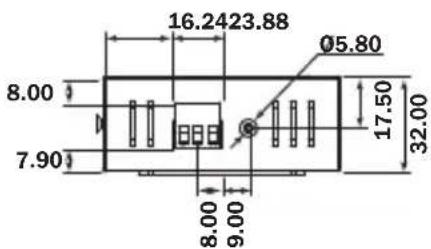

Instalación del Juego de Montaje

Nota: Las dimensiones del U360-007-IND y el U360-004-IND son las mismas; launda diferencia entre ambos es el numero de puertos USB.

Instalación del Juego de Montaje

Modelo mostrado:

U360-010-IND

Dimensiones en mm

Especillasiones

Rubro Descripción
Puertos 4 USB 3.2 (modelo U360-004-IND)7 USB 3.2 (modelo U360-007-IND)10 x USB 3.2 (modelo U360-010-IND)
Protección ESD +/- 20 kV
Protección EFT +/- 2.5 kV
Velocidad de Transmisión	Hasta 5 Gbps
Requerimiento de Energía	Alimentado por BusAlimentación de 9-40V CDTerminal de 3 pines (9-40V CD)
Temperatura de Almacenamiento	-10° a 55°C [14° a 131°F]
Temperatura de Operación	0° a 40°C [32° a 104°F]
Humedad Relativa 5 a 90%
Dimisión(Largo x Ancho x Alto)	158 x 80 x 32 mm [6.2 x 3.1 x 1.3 pulg.] (modelos U360-004-IND y U360-007-IND)201 x 80 x 32 mm [7.9 x 3.1 x 1.3 pulg.] (modelo U360-010-IND)
Material del Gabinete	Metal
Aprobaciones Regulatorias	FCC / CE

Especificationes susjetas a cambio sin previo aviso.

Garantía

Garantía limitada por 3 años

Garantizamos por tres (3) años a partir de la Fecha de compra inicial que nuestros produits no presentan defectos de materiales ni de mano de obra. Nuestra obligation bajo esta garantía está limitada a la reparación o reemplazo (a su entera disreción) de每一quier producto defectuoso. Antes de devolver每一quier equipo para reparación, visite Triplite.Eaton.com/support/productreturns.Esta garantía no se aplica a equipos que hayan sido d年人ados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una manera.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN PROPÓSITOPARTICULAR. Algunos Estados no permiten la limitación o exclusión de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador. SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGUN CASO SEREMOS RESPONSABLESPOR DANOS DIRECTOS,INDIRECTOS, ESPECIALES,INCIDENTALES O CONSECUENTES QUESURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TALDANO. Especificamente, no somos responsables por ningún costo, como perdida de ganancias o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o de cualquier other forma.

Garantía

Información de Cumplimiento de WEEE para CLIENTES y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clients están obligados a:

• Enviar para reciclaje equipos viejos del mesmo tipo y en el mesmo número (esto varía de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo puedarzonably hacer suponer que causarasfallas en el equipo de soporte de vida o afectesignificativamente su seguridad o efectividad, no está recomendado.

Eaton tiene una的政治a de mayor continua. Las specifications estan susetas a cambio sin previo aviso.

Publicación No. 23-08-069 /

93-3884_RevC

Agosto de 2023

Eaton es unamarca registrada.

Todas las marcas registradas son propidad de sus respectivos propietarios.
