Tipo di prodotto	Hub USB 3.2 industriale
Marca	Tripp Lite
Modello	U360-007-IND (7 porte)
Numero di porte USB	7 porte USB 3.2 SuperSpeed
Velocità massima	Fino a 5 Gbit/s
Retrocompatibilità	USB 2.0 e 1.x
Alimentazione	Tramite bus USB, alimentatore esterno 9-40 V CC (non incluso) o morsettiera a 3 poli
Potenza per porta	Fino a 900 mA
Protezioni	Sovratensione, ESD +/-20 kV, EFT +/-2,5 kV
Custodia	Metallo robusto per applicazioni industriali
Montaggio	A parete (supporti inclusi) o su guida DIN (materiale incluso)
Dimensioni (L x P x A)	158 x 80 x 32 mm (6,2 x 3,1 x 1,3 pollici)
Peso stimato	Circa 300 g
Temperatura di funzionamento	Da 0 a 40 °C (da 32 a 104 °F)
Temperatura di stoccaggio	Da -10 a 55 °C (da 14 a 131 °F)
Umidità relativa	Dal 5 al 90% (senza condensa)
Sistema operativo richiesto	Qualsiasi OS con porta USB (Plug-and-Play)
Contenuto della confezione	Hub, cavo USB 3.2, morsettiera, kit montaggio a parete e guida DIN, manuale
Certificazioni	FCC, CE
Garanzia	3 anni limitata

Domande frequenti - U360007IND Tripp Lite

Come alimentare l'hub U360-007-IND?

L'hub può essere alimentato in tre modi: tramite la porta USB del computer (alimentazione da bus), tramite un alimentatore esterno da 9 a 40 V CC (non incluso, spina 5,5 x 2,1 mm) o tramite una morsettiera a 3 poli (inclusa). Per applicazioni ad alto consumo, si consiglia di utilizzare un'alimentazione esterna.

Come montare l'hub su una guida DIN?

Utilizzare il materiale di montaggio DIN incluso. Fissare il supporto DIN sul lato dell'hub utilizzando le viti fornite, quindi agganciare il tutto sulla guida DIN.

L'hub è compatibile con USB 2.0?

Sì, l'hub è retrocompatibile con i dispositivi USB 2.0 e 1.x. I trasferimenti avverranno alla velocità massima del dispositivo collegato.

Qual è la protezione contro le scariche elettrostatiche (ESD)?

L'hub offre una protezione ESD fino a +/-20 kV, rendendolo adatto per ambienti industriali soggetti a scariche elettrostatiche.

Posso utilizzare l'hub senza alimentazione esterna?

Sì, l'hub può funzionare solo con l'alimentazione da bus USB. Tuttavia, per alimentare più dispositivi ad alto consumo energetico, si consiglia un'alimentazione esterna per evitare cadute di tensione.

Come collegare la morsettiera di alimentazione?

Collegare la morsettiera a 3 poli fornita nell'ingresso di alimentazione dell'hub rispettando il senso del connettore. Assicurarsi che l'alimentazione esterna sia compresa tra 9 e 40 V CC.

L'hub richiede driver?

No, l'hub è Plug-and-Play. Nessun software o driver è necessario. Viene riconosciuto automaticamente da tutti i sistemi operativi dotati di porta USB.

Quali sono gli indicatori di stato?

Ogni porta USB dispone di un LED che si accende quando il dispositivo è collegato e attivo.

Come pulire l'hub?

Scollegare l'hub prima della pulizia. Utilizzare un panno morbido leggermente umido (acqua). Non utilizzare prodotti chimici o abrasivi. Evitare che l'umidità entri nelle porte.

Cosa fare se un dispositivo non viene riconosciuto?

Controllare prima l'alimentazione: se l'hub è alimentato da bus, provare un'alimentazione esterna. Testare il dispositivo su un'altra porta. Assicurarsi che il cavo USB sia ben inserito. Se il problema persiste, riavviare il computer o contattare il supporto Tripp Lite.

MANUALE UTENTE U360007IND Tripp Lite

Hub USB 3.2 di grado industriale

Modelli:

U360-004-IND

U360-007-IND

U360-010-IND

Istruzioni importanti per la sicurezza 46

Caratteristica 47

Requisiti di problema 48

Contenuto della confezione 48

Alimentazione dell'hub 48

Installazione del kit di montaggio 49

53

Garanzia 54

English 1

Espanol 12

François 23

Deutsch 34

Prima di tentare di collegare, utilizzare o regolare quello prodotto, legga prima l'intero Manuale d'uso.

Istruzioni di sicurezza importanti

• Leggere sempre attendamente le istruzioni di sicurezza
• Conservare il presente Manuale d'uso per future consulazioni.
• Se si verifica una delle seguenti situazioni, fissare un appuntamento per far ispezionare la sua appearecchiatura da un technique dell'assistenza:

° L'apparecchiatura è stata esposta all'umidità
° L'apparecchiatura è caduta e si è danneggiata.
° L'apparecchiatura presente evidenti segni di rottura
° L'apparecchiatura non funziona correttamente o non funzionalo secondo le istruzioni del Manuale d'uso.

Caratteristiche

• Aumenta il numero di porte USB SuperSpeed da una singola porta del computer (4 porte per il modello U360-004-IND / 7 porte per il modello U360-007-IND / 10 porte per il modello U360-010-IND)
• USB compatibile con velocità di trasferimento dati fino a 3,25 Gbps
• Retrocompatible con USB 2.0 e 1.x
• Robusto involucro interamente in metallo, progettato per l'uso in applicazioni industriali.
• Montaggio a parete e hardware guida DIN incluso per un'installazione sicura.
• Le porte USB supportano cavi USB con Bloccaggio dei connettori
• Tre opzioni di collegamento all'alimentazione (porta USB sorgente, alimentatore esterno (non incluso) o morsettiera a tre fili)
• Ogni porta USB 3.2 fornisce sono a 900mA di energia
• Rilevamento e protezione da sovracorrente
• Protezione ESD a +/- 20 kV
• Protezione EFT a +/- 2,5 kV
• Rilevamento automatico del collegamento e della velocità
• Plug and play: non sono necessari software o driver

Requisiti di sistema

• Compatible con tutti i sistemi operativiabilitati all'uso dell'USB

Contenuto della confezione

• U360-004-IND, U360-007-IND o U360-010-IND: hub USB di livello industriale 3.2
  Cavo USB 3.2
• Morsettiera di alimentazione a 3 pin
• Hardware di montaggio DIN
• Hardware per il montaggio a parete
• Manuale d'uso

Alimentazione dell'hub

DC-In

Per alimentare l'hub, collegare l'adattatore di alimentazione fornito dall'utente inserendolo in una presa a muro.

Nota: U360-004-IND, U360-007-IND e U360-010-IND sono compatibili con gli alimentatori LPS elencati da 9 V CC a 40 V CC. Questi alimentatori utilizzano una spina di uscita da 5,5 × 2,1 × 9,5 mm con una punta positiva e un manicotto negativo oppure una punta negativa e un manicotto positivo.

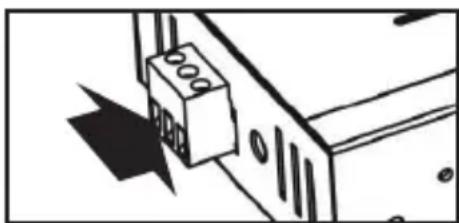

Terminale di alimentazione

Per alimentare l'hub utilizzato un morsetto di alimentazione, collegare la morsettiera di alimentazione fornita nell'hub secondo l'orientamento del connettore.

Installazione del kit di montaggio

Installazione dell'hardware di montaggio

Gli hub U360-004-IND, U360-007-IND e U360-010-IND possono essere posizionati su una superficie piana, oppure si montano utilizzato le staffe per il montaggio a parete o l'hardware guida DIN incluso. Per l'installazione dell'hardware di montaggio, fare riferimento al diagramma sottostante.

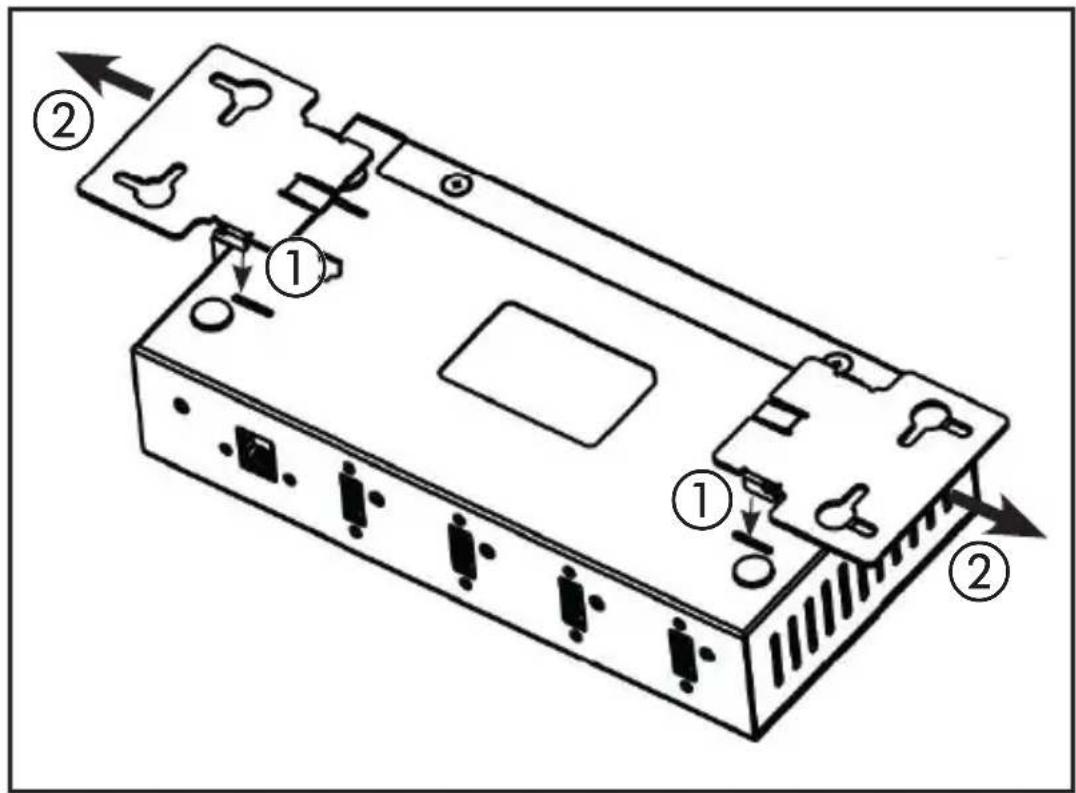

Installazione dell'hardware per il montaggio a parete

Per installare le staffe per il montaggio a parete, inserisca le linguette della staffa nelle fessure sul fondo dell'unità ① e poi tiri verso l'esterno per bloccarle in posizione ②.

Installazione del kit di montaggio

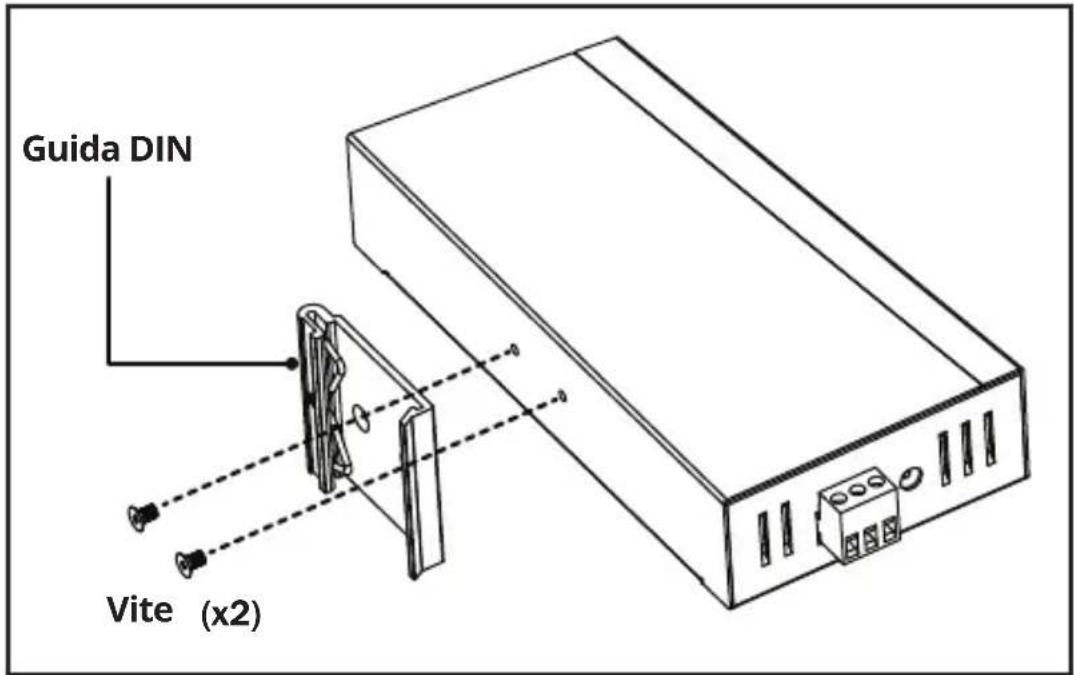

Installazione dell'hardware della guida DIN

Utilizzato l'hardware incluso, montare la guida DIN sul lato dell'unità.

Installazione del kit di montaggio

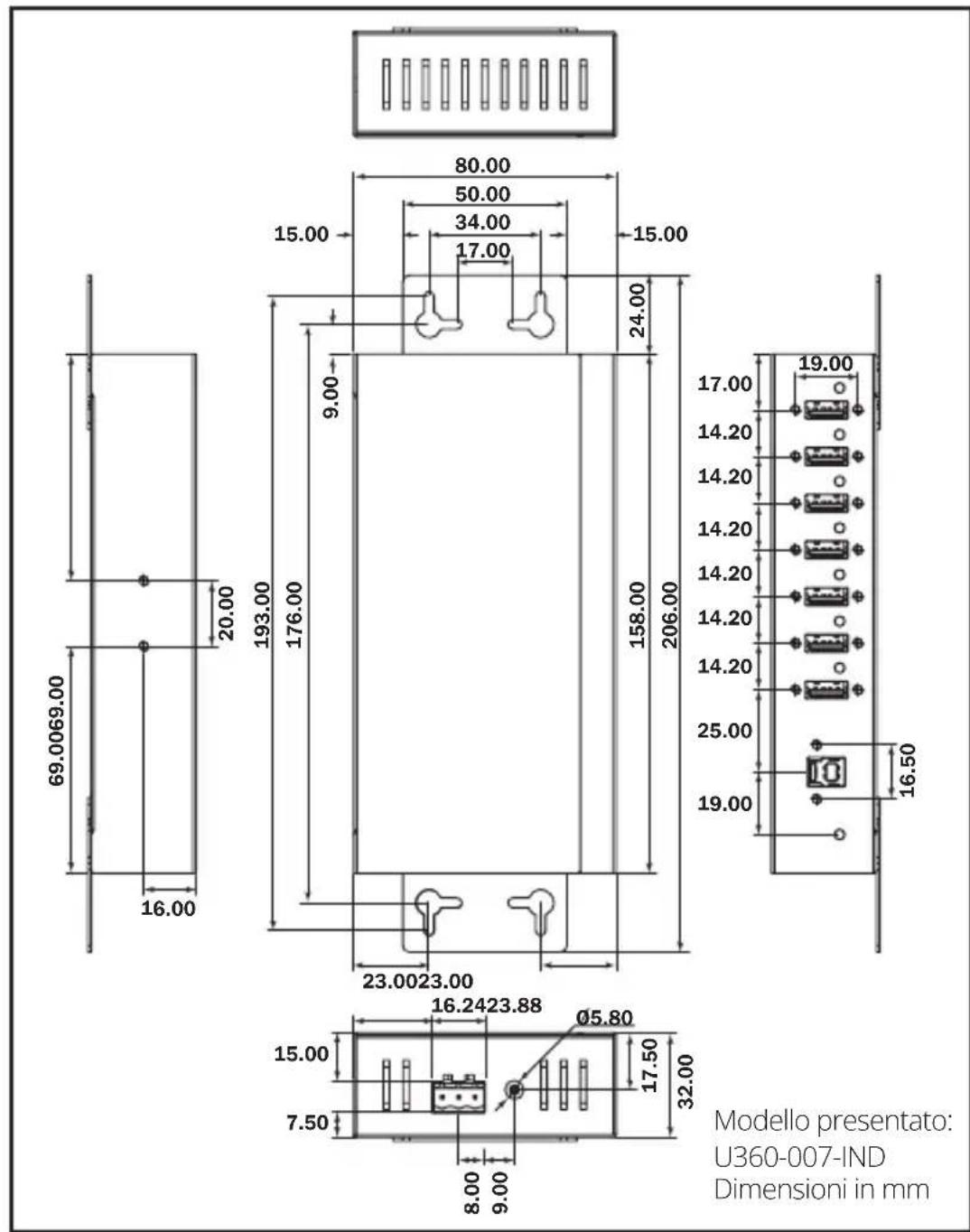

Note: le dimensioni di U360-007-IND e U360-004-IND sono identiche; l'unica differenza tra i due modelli è il numero di porte USB.

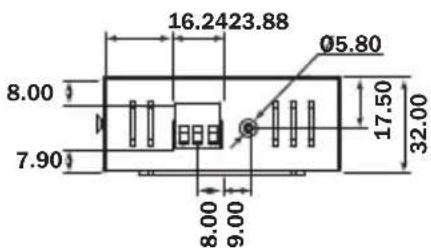

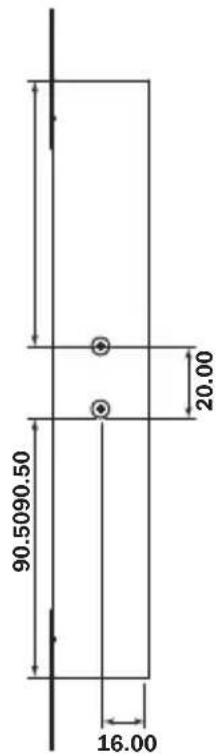

Installazione del kit di montaggio

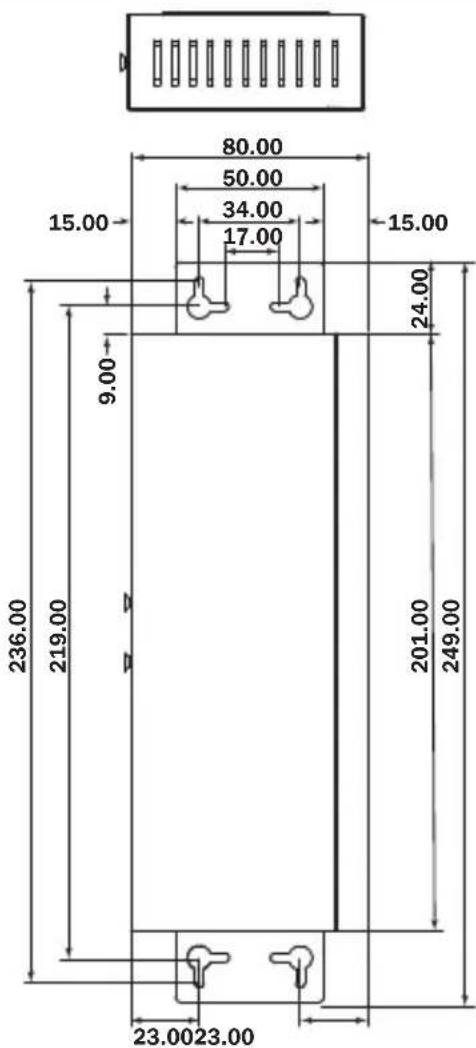

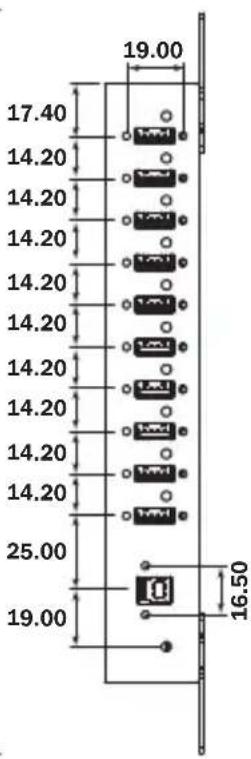

Modello presentato:

U360-010-IND

Dimensioni in mm

Specifice

Articolo Descrizione
Porti	4 x USB 3.2 (modello U360-004-IND)7 x USB 3.2 (modello U360-007-IND)10 x USB 3.2 (modello U360-010-IND)
Protezione ESD	+/- 20 kV
Protezione EFT	+/- 2,5 kV
Velocità di trasmissione	Fino a 5 Gbps
Requisiti di potenza	Potenza del busAlimentazione 9-40V CCTerminale a 3 pin (9-40 V CC)
Temperatura diimmagazzinamento	Da 14° a 131 °F / da -10° a 55 °C
Temperatura difunzionamento	Da 32° a 104 °F / da 0° a 40 °C
Umidità relativa	Dal 5 a 90%
Dimensioni, L x L x H	6,2 x 3,1 x 1,3" / 158 x 80 x 32 mm (modelliU360-004-IND e U360-007-IND)7,9 x 3,1 x 1,3" / 201 x 80 x 32 mm (modelloU360-010-IND)
Materiale dell'involucro	Metallo
RegulatoryApprovalsOmologazioni	FCC/CE

Le specifiche sono soggette a modifiche alla ulteriori preawiso.

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni alla data di acquisto iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra escludiva discrezione) di qualiasi prodotto che presenti tali difetti. Prima di inviare un prodotto per la riparazione, visitare Triplite. Eaton.com/support/productreturns. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITA E DI IDONEITA PER UNO SCOPO PARTICOLARE. Alcuni Stati non consentono la limitazione o l'escludione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO SOPRA PREVISTO, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AWVISATI DELLA POSSIBILITA DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, iosti dei sostuti, i reclami di terzi o altro.

Garanzia

WEEE Informazioni sulla conformità per clienti e riciclatori (Unione Europea)

Ai sensi della Direttiva sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (WEEE) e dei regolamenti di attuazione, quando i clienti acquistano nuove apparecchiature elettriche ed elettroniche da Eaton, hanno diritto a:

• Inviare le vecchie apparecchiature per il riciclo sulla base di uno per uno, a qualità di condizioni (questo varia a seconda del Paese)
• Mandare indietro la nuova apparecchiatura per essere riciclata quando esta diventa un rifiuto.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, dove si può ragionevolmente prevedere che un guasto di questa apparecchiatura possa provocare il guasto dell'apparecchiatura di supporto vitale o comprometerne in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche tecniche sono soggette a modifiche alla sua alcuna preawiso.
