Tipo di prodotto	Adattatore USB-C a HDMI con hub
Marca	Tripp Lite
Modello	U444-06N-HU-C / U444-06N-H3U-C / U444-06N-HGU-C / U444-06N-HGUB-C
Connettore di ingresso	USB Type-C maschio
Connettori di uscita	HDMI femmina, USB-A femmina (1 o 3 a seconda del modello), RJ45 femmina (a seconda del modello), porta di ricarica USB-C femmina
Risoluzioni video supportate	Fino a 1920 x 1080 (1080p @ 60 Hz) per tutti i modelli; 3840 x 2160 (4K @ 30 Hz) per il modello U444-06N-H3U-C
Velocità Ethernet	10/100/1000 Mbps (modelli con porta RJ45)
Velocità USB	Fino a 5 Gbps (USB 3.2 Gen 1)
Alimentazione della porta di ricarica USB-C	Modelli U444-06N-HU-C, U444-06N-HGU-C, U444-06N-HGUB-C: 20 V, 3 A (60 W) max. in ingresso; U444-06N-H3U-C: 20 V, 5 A (100 W) max. in ingresso
Alimentazione della porta USB-A	5 V, 1 A (5 W) per U444-06N-HU-C/U444-06N-HGU-C/U444-06N-HGUB-C; 5 V, 1,5 A (7,5 W) per U444-06N-H3U-C
Temperatura di funzionamento	0 °C a 45 °C
Umidità di funzionamento	10% a 85% UR (senza condensa)
Temperatura di stoccaggio	-10 °C a 70 °C
Umidità di stoccaggio	5% a 90% UR (senza condensa)
Garanzia	3 anni (garanzia limitata)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici aggressivi.
Sicurezza	Non utilizzare in presenza di miscele anestetiche infiammabili. Rispettare le temperature di funzionamento.
Pezzi di ricambio e riparabilità	Nessun pezzo sostituibile. In caso di guasto, contattare l'assistenza Tripp Lite per la riparazione o la sostituzione in garanzia.
Informazioni generali	Conforme alla direttiva RAEE. Collegamento e utilizzo senza driver.

Domande frequenti - U44406NHUC Tripp Lite

Quali modelli sono coperti da questo manuale?

I modelli sono: U444-06N-HU-C, U444-06N-H3U-C, U444-06N-HGU-C e U444-06N-HGUB-C. Consultare la tabella delle caratteristiche per le differenze delle porte.

Questo adattatore funziona con un MacBook o un PC?

Sì, funziona con qualsiasi dispositivo dotato di porta USB-C che supporti la Modalità Alternativa DisplayPort. Non è necessario alcun driver (plug-and-play).

Qual è la risoluzione massima supportata?

Per i modelli U444-06N-HU-C, U444-06N-HGU-C e U444-06N-HGUB-C, la risoluzione massima è di 1920 x 1080 (1080p) a 60 Hz. Per il modello U444-06N-H3U-C, raggiunge 3840 x 2160 (4K) a 30 Hz.

Posso ricaricare il mio computer tramite questo adattatore?

Sì, l'adattatore è dotato di una porta di ricarica USB-C (ingresso). Collega il tuo caricabatterie USB-C a questa porta. La potenza massima supportata varia in base al modello: 60 W per i modelli HU/HGU/HGUB e 100 W per il H3U-C.

Quante porte USB-A ha l'adattatore?

I modelli U444-06N-HU-C e U444-06N-HGU-C/HGUB-C hanno una porta USB-A. Il modello U444-06N-H3U-C ne ha tre.

La porta Ethernet è presente su tutti i modelli?

No, solo il modello U444-06N-HGU-C (e U444-06N-HGUB-C) è dotato di porta RJ45 Gigabit Ethernet.

Quali cavi sono necessari per utilizzare l'adattatore?

Avrete bisogno di un cavo HDMI (serie P568 consigliato) per collegare il monitor, e eventualmente di un cavo di rete Cat5e/6 per il modello con Ethernet. I cavi USB e il caricabatterie vengono utilizzati in base alle vostre periferiche.

L'adattatore è compatibile con lo standard USB 3.2 Gen 1?

Sì, le porte USB-A supportano velocità fino a 5 Gbps (USB 3.2 Gen 1) e sono retrocompatibili con le versioni precedenti.

Cosa fare se l'adattatore non viene riconosciuto dal computer?

Verificare che il dispositivo supporti la Modalità Alternativa DisplayPort via USB-C. Provare un'altra porta USB-C o riavviare il computer. Se il problema persiste, testare con un altro cavo HDMI o contattare l'assistenza Tripp Lite.

Qual è la durata della garanzia?

L'adattatore beneficia di una garanzia limitata di 3 anni dalla data di acquisto. Copre difetti di materiali e di fabbricazione. Per un reso, consultare il sito Tripp Lite.

MANUALE UTENTE U44406NHUC Tripp Lite

Adattatore USB 3.2 Gen 1 da USB-C a HDMI

Modelli:

U444-06N-HU-C

U444-06N-H3U-C

U444-06N-HGU-C

U444-06N-HGUB-C

USB Type-C® e USB-C®

sono marchi registrati di

USB Implementers Forum.

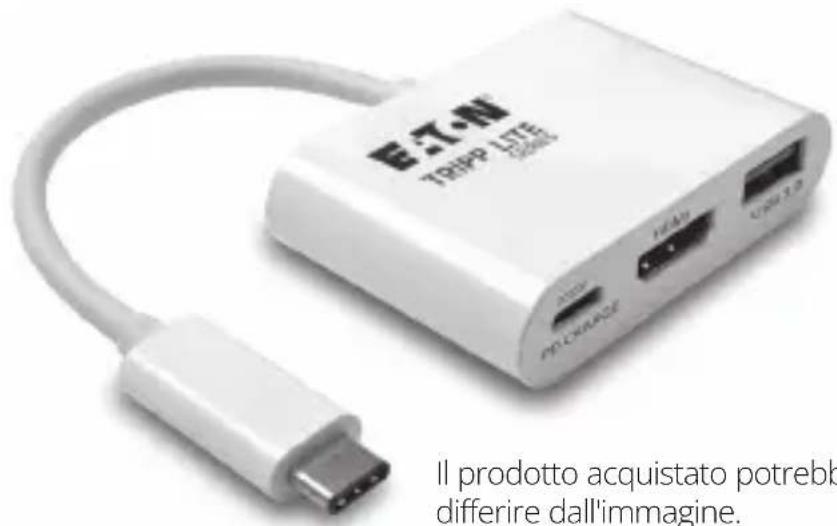

Il prodotto acquistato potrebber diferire dall'imagine.

English 1

Espanol 9

Français 17

Deutsch 25

La confezione include

Accessorio opzionali

Cavi HDMI ad alta velocità série P568
- Cavi per dispositivi USB 3.2 A/B serie U322
- Cavi per dispositivi USB 3.2 Micro-B serie U326
Cavi patch antigroviglio Cat6 Gigabit serie N201
- Cavo USB 3.2 Gen 1 USB-C maschio/maschio U420-003 - 91,45 cm (3 piedi)

Caratteristiche del prodotto

Nota: esta sezione elenca le caratteristiche di tutti i modelli USB Type-C citati in questo manuale. Consultare la tabella delle caratteristiche di USB Type-C per determinare le funzioni supportate dal modello.

• Supporta la modalità alternatively USB DisplayPort per il collegamento di un monitor HDMItramite una porta USB
• Risoluzioni video HDMI supportate: Tutti modelli - 1920 x 1080/1080p (60 Hz) Solo modello U444-06N-H3U-C - 3840 x 2160/4K x 2 K (30 Hz)
• La porta Ethernet supporta una velocità di rete di 10/100/1000 Mbps

Caratteristiche del prodotto

• La porta hub USB-A supporta velocità ditrasferimento dati fino a 5 Gbps; retrocompatibile con le precedenti generazioni USB
• Porta di ricarica USB-C per ricaricare il disposativo
• Ingresso di alimentazione della porta USB-C:

• Plug and play: non sono necessari software o driver

Caratteristiche USB Type-C

Nota: U444-06N-H3U-C dispone di tre portehub USB-A.

Installazione

Nota: quando l'unità è collegata alla porta USB-C del computer e a una retetramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilità alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Ad esempio, su un Mac è necessario andare nella sezione Rete che si trovava nelle Preferenze di Sistema, fare cli sul pulsante "Assistimi" per acceder all'assistente di configurazione della rete, poi seguire le istruzioni per stabilire una connessione.

1. Collegare il connettore USB Type-C dell'adattatore alla porta USB-C del computer portatile, tablet o altri dispositivo compatibile.
2. Collegare la porta HDMI dell'adattatore alla porta HDMI del monitor utilizzato un cavo HDMI (come i cavi HDMI seri e P568).
3. Caricare il disposativo collegandone il caricatore USB-C alla porta USB-C dell'adattatore.
4. Collegare un dispositivo USB alla porta hub USB-A dell'adattatore.*
5. Collegare la porta RJ45 dell'adattatore a una rete utilizzando un cavo UTP (come i cavi Cat6 serie).*

*Vedere la tabella delle caratteristiche USB Type-C per conoscere le funzionalità supportate dal prodotto.

Specifiche

Modelli	U444-06N-HU-C	U444-06N-HGU-C/U444-06N-HGUB-C	U444-06N-H3U-C
Connettori di ingresso
USB	USB-C (maschio)	USB-C (maschio)	USB-C (maschio)
Ricarica	USB-C (femmina)	USB-C (femmina)	USB-C (femmina)
Connettori di uscita
HDMI	HDMI (femmina)	HDMI (femmina)	HDMI (femmina)
USB	USB-A (femmina)	USB-A (femmina)	USB-A (femmina) x 3
Ethernet N/A		RJ45 (femmina)	N/A
Condizioni ambientali
Temperatura di funzionamento	Da 0 °C a 45 °C (da 32 °F a 113 °F)
Umidità di funzionamento	Umidità relativa dal 10% all'85%, non condensante
Temperatura di conservazione	Da -10 °C a 70 °C (da 14 °F a 158 °F)
Umidità di conservazione	Umidità relativa dal 5% al 90%, non condensante
Requisiti di alimentazione
Porta di ricarica USB-C	Supporta ingressi fino a 20 V 3 A (60 W)		Supporta ingressi fino a 20 V 5 A (100 W)
Porta USB 3.2	Fornisce uscite fino a 5 V 1 A (5 W)		Fornisce uscite fino a 5 V 1,5 A (7,5 W)

Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni alla data di acquisito iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra escludiva discrezione) di qualiasi prodotto che presenti tali difetti. Visitare il site Triplite. Eaton.com/support/product-returns prima di rispedire qualiasi appearecchiatura per la riparazione. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualiasi modo alterate o modificate.

SALVO QUANTO QUI PREDIPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITÀ PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o escludioni di cui sopra potrebbero non applicarsi all'acquirente.

SALVO QUANTO PREVISTO SOPRA, EATON NON SARÀ IN ALCUN CASO RESPONSABILE DI DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO INFORMATI DELLA POSSIBILITA DI DETTI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guidgni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati,osti relativi a soluzioni alternative,reclami da parte di terzi, o di另一a natura.

Garanzia

Informazioni sulla conformità RAEE per i clienti Tripp Lite e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostuzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo Paese).
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supporto vitale, ove si possa ragionevolmente prevedere che un guasto di但这a apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia. Non utilizzato但这a apparecchiatura in presenza di una miscela anestetica infiammabile con aria, ossigeno o protossido di azoto.

Eaton adotta una politica di continuo miglioramento. Le specifiche tecniche sono soggette a modifiche alla ricerca preawiso.
