U44406NHUC - Schnittstelle Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	USB-C-zu-HDMI-Adapter mit Hub
Marke	Tripp Lite
Modell	U444-06N-HU-C / U444-06N-H3U-C / U444-06N-HGU-C / U444-06N-HGUB-C
Eingangsanschluss	USB-Typ-C-Stecker
Ausgangsanschlüsse	HDMI-Buchse, USB-A-Buchse (1 oder 3 je nach Modell), RJ45-Buchse (je nach Modell), USB-C-Ladeanschluss (Buchse)
Unterstützte Videoauflösungen	Bis zu 1920 x 1080 (1080p bei 60 Hz) für alle Modelle; 3840 x 2160 (4K bei 30 Hz) für Modell U444-06N-H3U-C
Ethernet-Geschwindigkeiten	10/100/1000 Mbit/s (Modelle mit RJ45-Anschluss)
USB-Geschwindigkeit	Bis zu 5 Gbit/s (USB 3.2 Gen 1)
Stromversorgung des USB-C-Ladeanschlusses	Modelle U444-06N-HU-C, U444-06N-HGU-C, U444-06N-HGUB-C: 20 V, 3 A (60 W) max. Eingang; U444-06N-H3U-C: 20 V, 5 A (100 W) max. Eingang
Stromversorgung des USB-A-Anschlusses	5 V, 1 A (5 W) für U444-06N-HU-C/U444-06N-HGU-C/U444-06N-HGUB-C; 5 V, 1,5 A (7,5 W) für U444-06N-H3U-C
Betriebstemperatur	0 °C bis 45 °C
Betriebsluftfeuchtigkeit	10 % bis 85 % RH (nicht kondensierend)
Lagertemperatur	-10 °C bis 70 °C
Lagerluftfeuchtigkeit	5 % bis 90 % RH (nicht kondensierend)
Garantie	3 Jahre (eingeschränkte Garantie)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine aggressiven Chemikalien verwenden.
Sicherheit	Nicht in Gegenwart von entzündlichen Anästhesiegemischen verwenden. Betriebstemperaturen beachten.
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile. Bei Störung wenden Sie sich an den Tripp-Lite-Support für Reparatur oder Austausch im Rahmen der Garantie.
Allgemeine Informationen	Konform mit der WEEE-Richtlinie. Plug-and-Play ohne Treiber.

Häufig gestellte Fragen - U44406NHUC Tripp Lite

Welche Modelle werden von dieser Anleitung abgedeckt?

Die Modelle sind: U444-06N-HU-C, U444-06N-H3U-C, U444-06N-HGU-C und U444-06N-HGUB-C. Siehe Tabelle der Merkmale für die Unterschiede bei den Anschlüssen.

Funktioniert dieser Adapter mit einem MacBook oder PC?

Ja, er funktioniert mit jedem Gerät mit einem USB-C-Anschluss, der den DisplayPort Alternate Mode unterstützt. Es ist kein Treiber erforderlich (Plug-and-Play).

Was ist die maximale unterstützte Auflösung?

Für die Modelle U444-06N-HU-C, U444-06N-HGU-C und U444-06N-HGUB-C beträgt die maximale Auflösung 1920 x 1080 (1080p) bei 60 Hz. Für das Modell U444-06N-H3U-C erreicht sie 3840 x 2160 (4K) bei 30 Hz.

Kann ich meinen Computer über diesen Adapter aufladen?

Ja, der Adapter verfügt über einen USB-C-Ladeanschluss (Eingang). Schließen Sie Ihr USB-C-Ladegerät an diesen Anschluss an. Die maximale unterstützte Leistung variiert je nach Modell: 60 W für die Modelle HU/HGU/HGUB und 100 W für das H3U-C.

Wie viele USB-A-Anschlüsse hat der Adapter?

Die Modelle U444-06N-HU-C und U444-06N-HGU-C/HGUB-C haben einen USB-A-Anschluss. Das Modell U444-06N-H3U-C hat drei.

Ist der Ethernet-Anschluss bei allen Modellen vorhanden?

Nein, nur das Modell U444-06N-HGU-C (und U444-06N-HGUB-C) ist mit einem RJ45 Gigabit Ethernet-Anschluss ausgestattet.

Welche Kabel werden zur Verwendung des Adapters benötigt?

Sie benötigen ein HDMI-Kabel (Serie P568 empfohlen) zum Anschluss des Monitors und ggf. ein Cat5e/6-Netzkabel für das Modell mit Ethernet. USB-Kabel und Ladegerät werden je nach Ihren Peripheriegeräten verwendet.

Ist der Adapter mit USB 3.2 Gen 1 kompatibel?

Ja, die USB-A-Anschlüsse unterstützen Datenraten von bis zu 5 Gbit/s (USB 3.2 Gen 1) und sind abwärtskompatibel mit früheren Versionen.

Was tun, wenn der Adapter von meinem Computer nicht erkannt wird?

Überprüfen Sie, ob Ihr Gerät den DisplayPort Alternate Mode über USB-C unterstützt. Versuchen Sie einen anderen USB-C-Anschluss oder starten Sie den Computer neu. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen HDMI-Kabel oder kontaktieren Sie den Tripp-Lite-Support.

Wie lange beträgt die Garantie?

Der Adapter hat eine eingeschränkte Garantie von 3 Jahren ab Kaufdatum. Sie deckt Material- und Verarbeitungsfehler ab. Für eine Rücksendung besuchen Sie die Tripp-Lite-Website.

BEDIENUNGSANLEITUNG U44406NHUC Tripp Lite

USB 3.2 Gen 1 USB-C auf HDMI Adapter

Modelle:

U444-06N-HU-C

U444-06N-H3U-C

U444-06N-HGU-C

U444-06N-HGUB-C

USB Type-C und USB-C

sind eingetragene

Marken von USB

Implementers Forum.

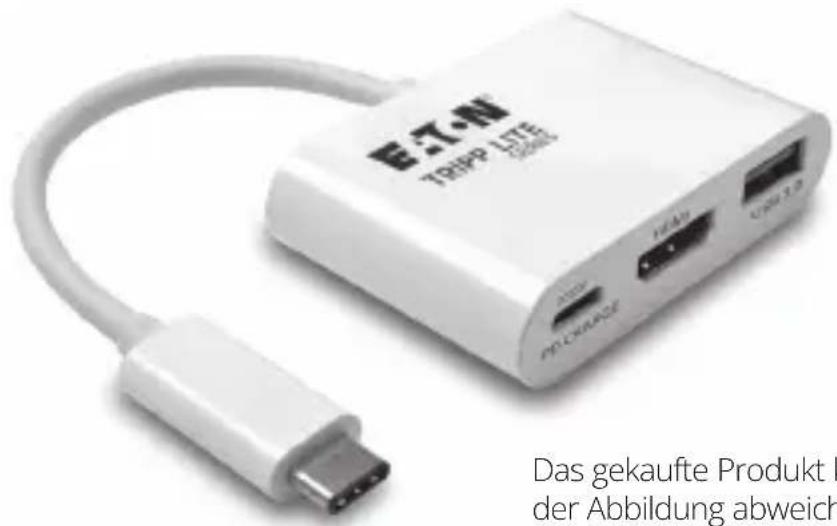

Das gekaufte Produkt kann vonder Abbildung abweichen.

English 1

Espanol 9

Francais 17

Italiano 33

Im Paket enthalten

U444-06N-HU-C, U444-06N-H3U-C, U444-06N-HGU-Coder U444-06N-HGUB-C
- Betriebsanleitung

Optionales Zubehör

P568-Series Hochgeschwindigkeits-HDMI-Kabel
U322-Series USB 3.2 A/B Gerätekabel
U326-Series USB 3.2 Micro-B Gerätekabel
- N201-Series Cat6 Gigabit Snagless Patchkabel
- U420-003 USB 3.2 Gen 1 USB-C Stecker/Stecker Kabel - 3 ft.

Produktmerkmale

Hinweis: In dieser Abschnitt sind die Funktionen aller in dieser Handbuch erwähnten USB-Typ-C-Modelle aufgeführrt. Sehen Sie sich die Tabelle USB Type-C an, um zu ermitteln, welche Funktionen Ihr Modell unterstützen.

• Unterstützung USB DisplayPort Alternative Modus für den Anschluss eines HDMI-Monitors über einen USB-C-Anschluss
  HDMI-Videoauflösungen werden unterszt:

Alle Modelle - 1920 x 1080/1080p (60 Hz)

U444-06N-H3U-C nur Modell

3840 x 2160/4K x 2 K(30 Hz)

• Ethernet-Port unterstützt echte 10/100/1000 Mbps Netzwerk Geschwindigkeiten

Produktmerkmale

• USB-A Nabe Anschluss unterszt Datenübertragung Preise bis zu 5 Gbps; Abwärtskompatibel mit früheren USB-Generationen
• USB-C-Ladeanschluss zum Aufladen Ihres Geräts
• USB-C-Anschluss Stromeingang:

Bis zu 20 V 3 A (60 W)

U444-06N-H3U-C Modell -

Bis zu 20 V 5 A (100 W)

• Plug and Play; keine Software oder Treiber erforderlich

USB Type-C Eigenschaften

Modelle	U444-06N-HU-C	U444-06N-HGU-C/U444-06N-HGUB-C	U444-06N-H3U-C
HDMI-Anschluss JJJ
USB-A Nabe Anschluss JJJ
Gigabit Ethernet Hafen NJ	N
USB-C-Ladeanschluss JJJ

Hinweis: Das U444-06N-H3U-C verfügt über drei USB-A Nabe Anschlüsse.

Installation

Hinweis: Wenn das Gerät über Cat5e/6 an den USB-C-Anschluss Ihres Computer und an ein Netzwerk angeschlossen ist, wird automatisch eine Netzwerk Verbindung hergestellt. Wenn keine Verbindung hergestellt wird, können Sie manuell eine Verbindung herstellen, indem Sie die Netzwerkeinstellungen Ihres Computers aufrufen. Auf einem Mac (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) (\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{們}) )(\text{門}) )(\text{門}) )(\text{門}) )(\text{門}) )(\text{門}) )(\text{門}) )(\text{門}) )(\text{門}) )(\text{門}) )(\text{門}) )(\text{門}) )(\text{門}) )(\text{門}) *) "Netzwerk" in den Systemeinstellungen navigieren, auf die Schaltfläche "Helfen Sie mir" klichen, um den Assistanten zur Netzwerkeinrichtung aufzurufen, und dann den Anweisungen folgen, um eine Verbindung herzustellen.

1. Verbinden Sie den Anschluss USB Type-C des Adapters mit dem USB-C-Anschluss Ihres Laptop, Tablets oder anderen kompatiblen Geräts.
2. Verbinden Sie den HDMI-Anschluss des Adapters mit dem HDMI-Anschluss des Monitors mit einem HDMI-Kabel (z.B. P568-Series HDMI-Kabel).
3. Laden Sie Ihr Gerät auf, indem Sie sein USB-C-Ladegerät mit dem USB-C-Anschluss des Adapters verbinden.
4. Schließen Sie ein USB-Gerät an die USB-A-Nabe des Adapters an.*
5. Verbinden Sie den Anschluss RJ45 des Adapters über ein UTP-Kabel (z.B. N201-Series Cat6-Kabel) mit einem Netzwerk.*

*Die von Ihrem Produkt untersützten Funktionen können Sie der Tabelle USB Type-C entnehmen.

Technische Daten

Modelle	U444-06N-HU-C	U444-06N-HGU-C/U444-06N-HGUB-C	U444-06N-H3U-C
Eingangssteckverbinder
USB	USB-C(Stecker)	USB-C(Stecker)	USB-C(Stecker)
Aufladen	USB-C(Buchse)	USB-C(Buchse)	USB-C(Buchse)
Ausgangssteckverbinder
HDMI	HDMI(Buchse)	HDMI(Buchse)	HDMI(Buchse)
USB	USB-A-Buchse	USB-A-Buchse	USB-A(Buchse) x 3
Ethernet	Nicht verfügbar	RJ45(Female)	Nicht verfügbar
Umgebunginformationen
Betriebstemperatur 32 °F zu 113 °F (0 °C zu 45 °C)
Luftfeuchtigkeit bei Betrieb	10 % zu 85 % RH, Non-Condensing
Lagertemperatur 14 °F zu 158 °F (-10 °C zu 70 °C)
Feuchtebereich für die Lagerung	5 % zu 90 % RH, Non-Condensing
Stromanforderungen
USB-C-Ladeanschluss	Unterstützt bis zu 20 V 3 A (60 W) Input		Unterstützt bis zu 20 V 5 A (100 W) Input
USB 3,2 Anschluss	Bietet bis zu 5 V 1 A (5 W) Ausgang		Bietet bis zu 5 V 1,5 A (7,5 W) Ausgang

Garantie

3 JAHRE EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Besuchen Sie Triplite. Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zuscksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN
GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH
NOCH STILLSCHWEIGEND, EINSCHLIESLLICH GARANTIEN DER
MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Eine Staaten gestatten keine Beschrackung oder keinen Ausschluss
stillschweigender Gewährleistungen; davon kann es sein, dass die ober
genannten Beschrackungen oder Ausschlüsse auf den Käfer nicht
zutreffen.

MIT AUSNAHME DER VORSTEHEN DEN BESTIMMUNGEN IST EATON IN KEINEM FALL HAFTBAR FÜR DIREKTE, INDIREKTE, BESONDERE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTS ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Entsatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE Compliance Informationen für Tripp Lite Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsatzung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Senden Sie die neuen Geräte zum Recycling zurück, wenn diese letztendlich zu Abfall werden.

Die Verwendung these Geräts für lebenserhaltende Systeme, beiden der Ausfall des Geräts den Ausfall des Lebenserhaltungssystemsverursachen oder dessen Sicherheit beziehungsweise Wirksamkeitbedeutend beeinträchtigen kann, wird nicht empfohlen. Verwenden Sie das Gerät nicht in der Nähe von entzündbaren Narkosemittelmischungen, die Luft, Sauerstoff oder Stickstoffoxid enthalten.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.
