Produkttyp	Mehrport-USB-C-Adapter (HDMI, DisplayPort, VGA)
Marke	Tripp Lite
Modell	U444-06N-HVDPW
Eingangsschnittstelle	USB Typ-C mit DisplayPort-Alternativmodus
Ausgangsschnittstellen	1x VGA, 1x DisplayPort, 1x HDMI
Maximale HDMI-Auflösung	3840 x 2160 (4K UHD) bei 30 Hz
Maximale DisplayPort-Auflösung	3840 x 2160 (4K) bei 60 Hz
Maximale VGA-Auflösung	1920 x 1200 (einschließlich 1080p bei 60 Hz)
Konformität	HDMI 1.4, HDCP 1.4, DisplayPort 1.2, HDCP 2.2
Unterstützte Anzeigemodi	SST (Spiegelung) und MST (erweitert) je nach Betriebssystem
Stromversorgung	Über USB-C-Anschluss (busgespeist)
Plug-and-Play	Ja, kein Treiber erforderlich
Betriebstemperatur	0° bis 45°C
Lagertemperatur	-10° bis 70°C
Betriebsfeuchtigkeit	10% bis 85% rel. Feuchte, nicht kondensierend
Lagerfeuchtigkeit	5% bis 90% rel. Feuchte, nicht kondensierend
Garantie	Begrenzt 3 Jahre
Pflege	Mit einem weichen, trockenen Tuch reinigen
Betriebssystemkompatibilität	Windows, Mac OS X (mit MST-Einschränkungen auf Mac)
Im Lieferumfang enthaltenes Zubehör	Bedienungsanleitung
Abmessungen (ca.)	10,2 x 5,1 x 1,5 cm
Gewicht (ca.)	30 g

Häufig gestellte Fragen - U44406NHVDPW Tripp Lite

Welche Geräte sind mit diesem Adapter kompatibel?

Der Adapter ist mit jedem Gerät kompatibel, das über einen USB-Typ-C-Anschluss mit DisplayPort-Alternativmodus verfügt, einschließlich Smartphones, Tablets, Ultrabooks und Laptops/PCs.

Kann ich mehrere Bildschirme gleichzeitig verwenden?

Ja, Sie können bis zu drei Bildschirme (VGA, DisplayPort und HDMI) gleichzeitig anschließen. Unter Windows ermöglicht der MST-Modus die Anzeige unterschiedlicher Inhalte auf jedem Bildschirm. Unter Mac zeigt der SST-Modus den gleichen Inhalt gespiegelt an.

Welche maximalen Auflösungen werden unterstützt?

HDMI: 3840 x 2160 (4K) bei 30 Hz, DisplayPort: 3840 x 2160 (4K) bei 60 Hz, VGA: 1920 x 1200 (einschließlich 1080p bei 60 Hz).

Funktioniert es mit Macs?

Ja, aber mit einer Einschränkung: Macs verwenden den SST-Modus (Spiegelung) für NVIDIA- und Intel-GPUs, was bedeutet, dass die angeschlossenen Bildschirme den gleichen Inhalt anzeigen. Die maximale Auflösung im Spiegelmodus beträgt 1080p bei 60 Hz für drei Bildschirme.

Wie schließe ich die Kabel an?

Schließen Sie den USB-C-Stecker des Adapters an Ihr Gerät an. Verbinden Sie ein VGA-, DisplayPort- oder HDMI-Kabel zwischen dem Adapter und Ihrem Monitor. Verwenden Sie hochwertige Kabel (empfohlen: Serie P502 für VGA, P580 für DisplayPort, P569-XXX-CERT für HDMI).

Muss ein Treiber installiert werden?

Nein, der Adapter ist Plug-and-Play. Es ist keine Software oder Treiber erforderlich, er funktioniert sofort nach dem Anschließen.

Welche Kabel werden empfohlen?

Tripp Lite empfiehlt seine hochauflösenden Kabel: Serie P502 für VGA (mit RGB-Koaxialkabel), Serie P580 für DisplayPort und Serie P569-XXX-CERT für High-Speed-HDMI.

Unterstützt der Adapter Ton?

Ja, die HDMI- und DisplayPort-Anschlüsse übertragen das Audio-/Videosignal. Stellen Sie sicher, dass Ihre USB-C-Quelle und Ihr Monitor Audio über diese Verbindungen unterstützen.

Was ist der Unterschied zwischen SST- und MST-Modus?

Der SST-Modus (Single Stream Transport) zeigt das gleiche Bild auf allen Bildschirmen an (Spiegelung). Der MST-Modus (Multi-Stream Transport) ermöglicht die Anzeige unabhängiger Inhalte auf jedem Bildschirm (erweitert). Unter Windows wird MST unterstützt; unter Mac ist nur SST für NVIDIA- und Intel-GPUs verfügbar.

Was tun, wenn der Bildschirm den Adapter nicht erkennt?

Überprüfen Sie, ob Ihr USB-C-Gerät den DisplayPort-Alternativmodus unterstützt. Versuchen Sie ein anderes Kabel oder einen anderen Monitor. Starten Sie Ihr Gerät neu. Wenn das Problem weiterhin besteht, wenden Sie sich an den Tripp Lite-Support (3 Jahre Garantie).

BEDIENUNGSANLEITUNG U44406NHVDPW Tripp Lite

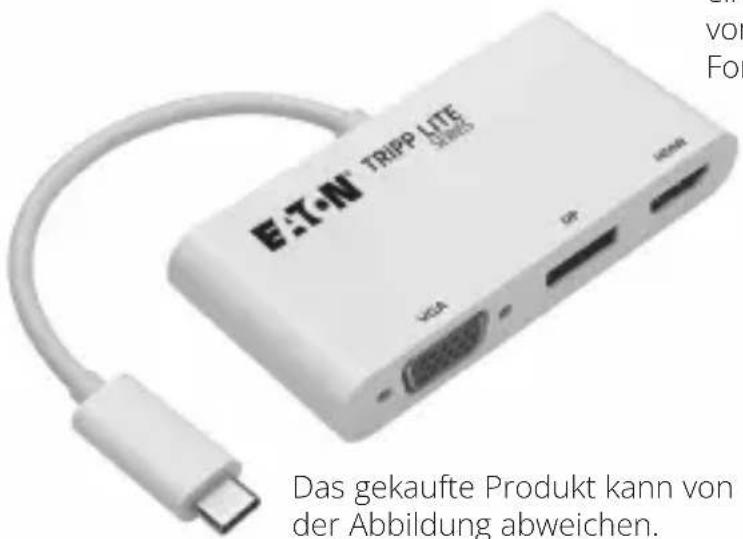

USB-C auf HDMI, DisplayPort und VGA Adapter

Multi-Stream-Transport

Modell:

U444-06N-HVDPW

USB Typ-C® und

USB-C ^® sind

eingetragene Marken

von USB Implementers

Forum.

English 1

Español 9

Français 17

Italiano 37

EAT·N

• Schließen Sie einen VGA-, DisplayPort- oder HDMI-Monitor an den USB Typ-C- oder Thunderbolt-Anschluss™ 3 auf Ihrem Laptop oder Computer
• Unterstützt USB DisplayPort Alternate Mode, so dass Sie ein Audio-/Videosignal über den USB Typ-C-Anschluss Ihres Smartphones, Tablets, Ultrabooks oder Computer übertragen können
• Der VGA-Anschluss unterstützt Videoauflösungen bis zu 1.920 x 1.200, einschließlich 1080p @ 60 Hz
• Der HDMI-Anschluss unterstützt 4K x 2K Ultra High Definition (UHD) Videoauflösungen bis zu 3.840 x 2.160 @ 30 Hz
• Der HDMI-Anschluss ist mit HDMI 1.4 und früheren Versionen sowie mit HDCP 1.4 konform.
• DisplayPort unterstützt Single-Link 4K x 2K Videoauflösungen bis zu 3.840 x 2.160 @ 60 Hz
• Unterstützt die DisplayPort-Modi SST und MST sowie DP++
  • DisplayPort ist kompatibel mit DP 1.2 und früheren Versionen sowie mit HDCP 2.2
  26

Produktmerkmale

• Flaches Design für den einfachen Transport in Laptop-Tasche oder Aktenkoffer
• Plug-and-Play – keine Software oder Treiber erforderlich

Lieferumfang

• U444-06N-HVDPWI
- Betriebsanleitung

Systemanforderungen

• USB Typ-C-Gerät, das USB Displayport Alternate Mode unterstützt
  • Monitor mit einem VGA-, DisplayPort- oder HDMI-Anschluss

Optionales Zubehör

• P502-Series Hochauflösendes VGA-Kabel mit RGB-Koax
• P580-Series DisplayPort-Kabel
• P569-XXX-CERT Premium High-Speed-HDMI-Kabel

Installation

Anmerkungen:

• Bei Verwendung mit einem Mac können bis zu drei Bildschirme im SST-Modus verwendet werden, um denselben Video- oder Bildinhalt mit einer maximalen Bildschirmauflösung von 1080p @ 60 Hzgemeinsam zu nutzen.
  • Mac OS X unterstützt MST für NVIDIA- und Intel -Grafikprozessoren nicht und beschränkt die Videoanzeige auf den angeschlossenen Monitoren auf den Spiegelungsmodus.

• Bei Verwendung mit einem Windows-PC können bis zu drei Displays im MST-Modus verwendet werden, um auf jedem Display gleichzeitig unterschiedliche Inhalte anzuzeigen.

• Verbinden Sie den USB Typ-C Anschluss des Adapters mit dem USB Typ-C Anschluss Ihres Smartphones, Tablets, Ultrabooks oder Computer.

• Schließen Sie einen VGA-Monitor mit einem VGA-Kabel (z.B. P502-Series High-Resolution VGA Cable with Coax) an den VGA-Anschluss des Adapters an.

• Schließen Sie einen DisplayPort-Monitor mit einem DisplayPort-Kabel (z.B. P580-Series DisplayPort-Kabel) an den DisplayPort des Adapters an.

• Schließen Sie einen HDMI-Monitor mit einem HDMI-Kabel (z.B. P569-CERT Series Premium High-Speed HDMI Cable) an den HDMI-Anschluss des Adapters an.

28

Technische Daten

Eingangssignal USB Typ-C
Ausgangssignal VGA, DisplayPort und HDMI
Maximale HDMI-Auflösung	3.840 x 2.160, UHD 4 K, @ 30 Hz
Maximale Display-Port-Auflösung	3.840 x 2.160 (4 K x 2 K) @ 60 Hz
Maximale VGA-Auflösung	1.920 x 1.200, einschließlich 1080p @ 60 Hz
Umgebungsinformationen
Betriebs-temperatur	32° zu 113°F (0° zu 45 °C)
Lagertemperatur 1	4° zu 158 °F (-10° zu 70 °C)
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % RH, nicht-kondensierend
Feuchtbereich für die Lagerung	5 % bis 90 % RH, nicht kondensierend

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren

Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik, bei der es um die kontinuierliche Verbesserung geht. Spezifikationen können ohne Ankündigung geändert werden.

Veröffentlichung Nr.

23-09-019/

93-3910_RevB

März 2024

933910

Eaton ist eine

eingetragene Marke.

Alle Marken sind

Eigentum der

jeweiligen Inhaber.

32
