U44406NHVDPW - Interfaccia Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore USB-C multiporta (HDMI, DisplayPort, VGA)
Marca	Tripp Lite
Modello	U444-06N-HVDPW
Interfaccia di ingresso	USB Type-C con modalità alternativa DisplayPort
Interfacce di uscita	1x VGA, 1x DisplayPort, 1x HDMI
Risoluzione HDMI massima	3840 x 2160 (4K UHD) a 30 Hz
Risoluzione DisplayPort massima	3840 x 2160 (4K) a 60 Hz
Risoluzione VGA massima	1920 x 1200 (incluso 1080p a 60 Hz)
Conformità	HDMI 1.4, HDCP 1.4, DisplayPort 1.2, HDCP 2.2
Modalità di visualizzazione supportate	SST (specchio) e MST (esteso) in base al sistema operativo
Alimentazione	Tramite porta USB-C (alimentato dal bus)
Plug-and-Play	Sì, nessun driver necessario
Temperatura di funzionamento	da 0° a 45°C
Temperatura di stoccaggio	da -10° a 70°C
Umidità di funzionamento	dal 10% al 85% UR, senza condensa
Umidità di stoccaggio	dal 5% al 90% UR, senza condensa
Garanzia	Limitata 3 anni
Manutenzione	Pulire con un panno morbido e asciutto
Compatibilità sistema operativo	Windows, Mac OS X (con limitazioni MST su Mac)
Accessori inclusi	Manuale d'uso
Dimensioni (circa)	10,2 x 5,1 x 1,5 cm
Peso (circa)	30 g

Domande frequenti - U44406NHVDPW Tripp Lite

Quali dispositivi sono compatibili con questo adattatore?

L'adattatore è compatibile con qualsiasi dispositivo dotato di porta USB Type-C che supporta la modalità alternativa DisplayPort, inclusi smartphone, tablet, Ultrabook e computer portatili/PC.

Posso usare più schermi contemporaneamente?

Sì, è possibile collegare fino a tre schermi (VGA, DisplayPort e HDMI) simultaneamente. Su Windows, la modalità MST consente di visualizzare contenuti diversi su ciascun schermo. Su Mac, la modalità SST mostra lo stesso contenuto in specchio.

Quali risoluzioni massime sono supportate?

HDMI: 3840 x 2160 (4K) a 30 Hz, DisplayPort: 3840 x 2160 (4K) a 60 Hz, VGA: 1920 x 1200 (incluso 1080p a 60 Hz).

Funziona con i Mac?

Sì, ma con una limitazione: i Mac utilizzano la modalità SST (specchio) per GPU NVIDIA e Intel, il che significa che gli schermi collegati mostrano lo stesso contenuto. La risoluzione massima in specchio è 1080p a 60 Hz per tre schermi.

Come collegare i cavi?

Collegare il connettore USB-C dell'adattatore al dispositivo. Collegare un cavo VGA, DisplayPort o HDMI tra l'adattatore e il monitor. Utilizzare cavi di qualità (consigliati: serie P502 per VGA, P580 per DisplayPort, P569-XXX-CERT per HDMI).

È necessario installare un driver?

No, l'adattatore è Plug-and-Play. Non è richiesto alcun software o driver, funziona immediatamente dopo il collegamento.

Quali cavi sono consigliati?

Tripp Lite consiglia i suoi cavi ad alta risoluzione: serie P502 per VGA (con coassiale RGB), serie P580 per DisplayPort e serie P569-XXX-CERT per HDMI ad alta velocità.

L'adattatore supporta l'audio?

Sì, le porte HDMI e DisplayPort trasmettono il segnale audio/video. Assicurarsi che la sorgente USB-C e il monitor supportino l'audio tramite queste connessioni.

Qual è la differenza tra le modalità SST e MST?

La modalità SST (Single Stream Transport) mostra la stessa immagine su tutti gli schermi (specchio). La modalità MST (Multi-Stream Transport) consente di visualizzare contenuti indipendenti su ciascuno schermo (esteso). Su Windows, MST è supportato; su Mac, solo SST è disponibile per GPU NVIDIA e Intel.

Cosa fare se lo schermo non rileva l'adattatore?

Verificare che il dispositivo USB-C supporti la modalità alternativa DisplayPort. Provare un altro cavo o un altro monitor. Riavviare il dispositivo. Se il problema persiste, contattare l'assistenza Tripp Lite (garanzia 3 anni).

MANUALE UTENTE U44406NHVDPW Tripp Lite

USB Type-C® e USB-C® sono marchi registrati di USB Implementers Forum.

English 1

Español 9

Français 17

Deutsch 25

EAT·N

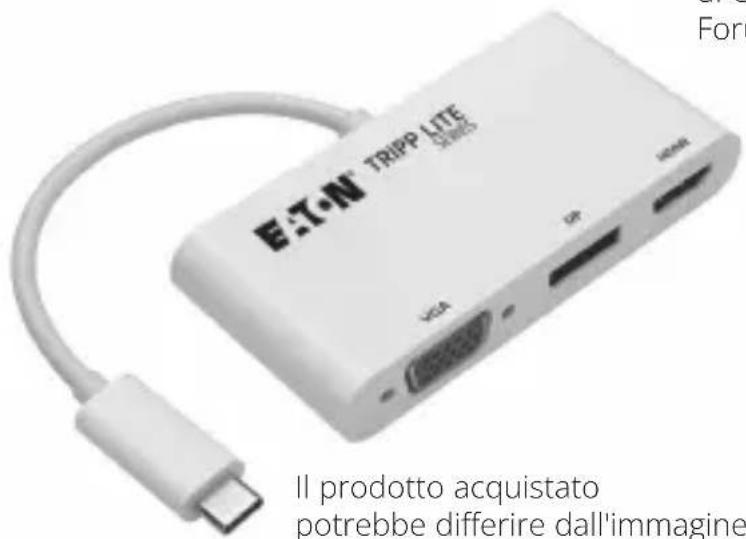

Caratteristiche del prodotto

• Collegare un monitor VGA, DisplayPort o HDMI alla porta USB Type-C o Thunderbolt™ 3 sul laptop o sul computer
• Supporta la modalità alternativa USB DisplayPort, che consente di trasmettere un segnale audio/video attraverso la porta USB Type-C del proprio smartphone, tablet, Ultrabook o computer
• La porta VGA supporta risoluzioni video fino a 1920 x 1200, compresa 1080p @ 60 Hz
• La porta HDMI supporta risoluzioni video 4K x 2K ad altissima definizione (UHD) fino a 3840 x 2160 @ 30 Hz
• La porta HDMI è conforme a HDMI 1.4 e versioni precedenti, e a HDCP 1.4
  • DisplayPort supporta risoluzioni video single-link 4K x 2K fino a 3840 x 2160 @ 60 Hz
  • Supporta le modalità DisplayPort SST e MST e DP++
• DisplayPort è conforme a DP 1.2 e versioni precedenti, e a HDCP 2.2

Caratteristiche del prodotto

• Design a basso profilo per un facile trasporto nella custodia del laptop o nella valigetta portadocumenti.
• Plug and play: non sono necessari software o driver

Contenuto della confezione

• U444-06N-HVDPW
- Manuale d'uso

Requisiti di sistema

• Dispositivo USB Type-C che supporta la modalità alternativa USB Displayport
  • Monitor con una porta VGA, DisplayPort o HDMI

Accessori opzionali

• Cavo VGA ad alta risoluzione con coassiale RGB serie P502
• Cavi DisplayPort serie P580
• Cavi HDMI Premium ad alta velocità P569-XXX-CERT

Installazione

Note:

• Quando utilizzato con un Mac, è possibile usare fino a tre display in modalità SST per condividere lo stesso contenuto video o immagine con una risoluzione massima del display di 1080p @ 60 Hz.
  • Mac OS X non supporta MST per i processori grafici NVIDIA e Intel, limitando la visualizzazione video sui monitor collegati alla modalità duplica.

• Quando utilizzato con un PC Windows, è possibile usare fino a tre display in modalità MST per visualizzare contemporaneamente contenuti diversi su ciascun display.

• Collegare il connettore USB Type-C dell'adattatore alla porta USB Type-C del proprio smartphone, tablet, Ultrabook o computer.

• Utilizzando un cavo VGA (come un cavo VGA ad alta risoluzione con coassiale della serie P502), collegare un monitor VGA alla porta VGA dell'adattatore.

• Utilizzando un cavo DisplayPort (come il cavo DisplayPort della serie P580), collegare un monitor DisplayPort alla DisplayPort dell'adattatore.

• Utilizzando un cavo HDMI (come il cavo HDMI Premium ad alta velocità della serie P569-CERT), collegare un monitor HDMI alla porta HDMI dell'adattatore. 36

Specifiche

Segnale di ingresso USB Type-C
Segnale di uscita VGA, DisplayPort e HDMI
Risoluzione massima HDMI	3840 x 2160, UHD 4K a 30 Hz
Risoluzione massima DisplayPort	3840 x 2160 (4K x 2K) a 60 Hz
Risoluzione VGA massima	1920 x 1200, incluso 1080p a 60 Hz
Condizioni ambientali
Temperatura di funzionamento	Da 0 °C a 45 °C (da 32 °F a 113 °F)
Temperatura di conservazione	Da -10 °C a 70 °C (da 14 °F a 158 °F)
Umidità di funzionamento	Umidità relativa dal 10% all'85%, non condensante
Umidità di conservazione	Umidità relativa dal 5% al 90%, non condensante

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti.

Visitare il sito Tripplite.Eaton.com/support/product-returns

prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro.

Garanzia

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Inviare le vecchie apparecchiature per il riciclaggio in base alla procedura "uno per uno" e "a parità di condizioni" (questo varia a seconda del Paese)
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supportoo vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.

Tutti i diritti riservati

Pubblicazione n.

23-09-019/

93-3910_RevB

Marzo 2024

933910
