MODE D'EMPLOI APSX3024SW Tripp Lite

Convertisseur/chargeurs CC à CA à ondes sinusoidales pures APSX

Modèles : APSX3024SW, APSX6048VRNET

Instructions importantes de sécurité 26

Identification des caractéristiques 27

Fonctionnement 28

Configuration 29

Choix de la batterie 32

Raccordement de la batterie 33

Raccordement de l'entrée/sortie CA 34

Entrée du générateur de CA 34

Interventions/Entretien 35

Dépannage 35

Garantie 36

TRIPP·LITE

Copyright © 2019 Tripp Lite. Tous droits réservés. Isobar® est une marque déposée de Tripp Lite.

Félicitations ! Vous venez d'acheter l'Onduleur/Chargeur le plus moderne et le plus riche en fonctionnalités servant de source d'énergie alternative pendant les pannes électriques secteur. Les Onduleurs/Chargeurs APS de Tripp Lite maintiennent constamment votre équipement en fonctionnement et productifs quels que soient les problèmes électriques secteur que vous rencontrez (pannes, baisses de tension et surtensions) en convertissant automatiquement le courant CC de vos batteries en courant CA. La fonction intégrée de suppression des surtensions constitue un niveau supplémentaire de protection de l'équipement. Lorsque du courant secteur est présent, les Onduleurs/Chargeurs APS transmettent automatiquement du courant à votre équipement tout en rechargeant votre banc de batteries raccordé. Les Onduleurs/Chargeurs APS constituent l'alternative silencieuse aux générateurs de gaz en cas de nécessité d'alimentation de secours d'urgence—sans hotte, sans combustible et sans bruit ! Vous obtenez du courant CA où que vous soyez et dès que vous en avez besoin.

Conservez ces instructions !

Ce manuel contient d'importantes instructions et mises en garde que vous devez respecter pendant l'installation, l'utilisation et l'entreposage de tous les Onduleurs/Chargeurs Tripp Lite.

Mises en garde concernant le positionnement du produit

• Installez votre Onduleur/Chargeur dans un endroit ou compartiment qui minimise son exposition à la chaleur, à la poussière, aux rayons directs du soleil et à l'humidité.
• Même si votre Chargeur/Onduleur résiste à l'humidité, il n'est PAS étanche. Noyer l'unité entraînerait un court-circuit et pourrait causer des blessures par choc électrique. N'immergez jamais l'unité et évitez toute zone où de l'eau pourrait s'accumuler. Il est nécessaire de la fixer dans la zone la plus sèche possible.
• Laissez un dégagement d'au moins 50 mm à l'avant et à l'arrière de l'Onduleur/Chargeur pour une bonne aération. Plus la charge de l'équipement connecté est importante, plus l'unité génère de la chaleur.
• N'installez pas l'Onduleur/Chargeur près d'un dispositif de stockage magnétique, car cela pourrait entraîner une corruption des données.
• Ne l'installez pas non plus près de matières inflammables, combustibles ou produits chimiques.
• Ne montez pas l'unité avec son panneau avant ou arrière à l'envers (quel que soit l'angle). Le monter de cette façon entraverait sérieusement le refroidissement interne de l'unité, causant des dommages non couverts par la garantie.
• Montez votre Onduleur/Chargeur AVANT le raccordement électrique de la batterie de CC et du courant CC. Ne pas respecter ces instructions pourrait conduire à des blessures et/ou un endommagement de l'Onduleur/Chargeur et des systèmes raccordés.

Mises en garde concernant le raccordement de la batterie

• La batterie doit être raccordée avant d'utiliser l'Onduleur/Chargeur.
• Les systèmes à batteries multiples doivent se composer de batteries de tension, d'âge, de capacité ampère-heure et de type identiques.
• Parce que de l'hydrogène explosif peut s'accumuler près des batteries si elles ne sont pas bien aérées, vos batteries ne doivent pas être installées dans un compartiment sans circulation d'air. Idéalement, un compartiment devrait avoir une ventilation d'air extérieur.
• Le raccordement final de la batterie peut causer des étincelles. Respectez toujours la bonne polarité en raccordant les batteries.
• Ne laissez pas d'objets faire contact entre les deux bornes d'entrée CC. Ne reliez pas ces bornes ensemble. Il pourrait en résulter de graves blessures et dommages à la propriété.

Mises en garde concernant le raccordement de l'équipement

• Il n'est pas recommandé d'utiliser l'Onduleur/Chargeur Tripp Lite avec des dispositifs de survie car une panne de l'Onduleur/Chargeur Tripp Lite pourrait entraîner une panne du dispositif de survie ou affecter ses performances ou la sécurité de façon considérable. N'utilisez pas cet équipement en présence de mélange anesthésique inflammable avec de l'air, de l'oxygène ou du protoxyde d'azote.
• Raccordez uniquement votre Onduleur/Chargeur à une source d'énergie CA correctement mise à la terre. Ne branchez pas l'unité sur elle-même ; cela endommagerait l'appareil et annulerait votre garantie.
• La cosse principale doit être raccordée à la terre avec un fil au diamètre de 3,15 mm 8 AWG au minimum.

Mises en garde concernant le fonctionnement

• Votre Onduleur/Chargeur ne nécessite pas d'entretien de routine. N'ouvrez l'appareil sous aucune raison. Aucune pièce interne n'est réparable par l'utilisateur.
• Des tensions mortelles existent potentiellement dans l'Onduleur/Chargeur aussi longtemps que le bloc d'alimentation par batterie et/ou l'entrée CA est raccordée. Il faut donc déconnecter l'alimentation par batterie ou la connexion d'entrée CA (s'il y en une) durant toute intervention.
• Ne connectez ou déconnectez pas les batteries pendant que l'Onduleur/Chargeur fonctionne en mode ondulation ou en mode charge. L'interrupteur du mode de fonctionnement doit se trouver en position « OFF ». Il peut se former des arcs électriques.

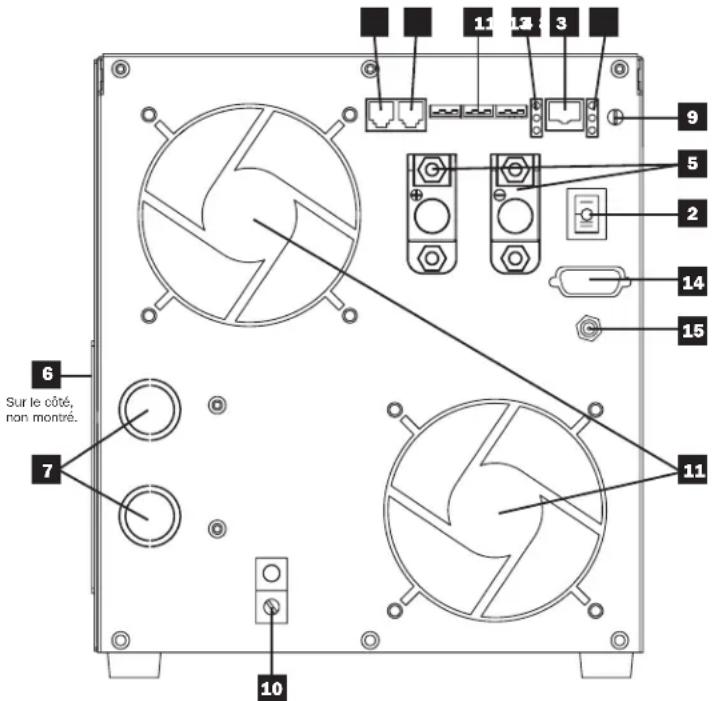

Identification des caractéristiques

1 Interrupteurs DIP de configuration : Optimisez le fonctionnement de votre Onduleur/Chargeur en fonction de l'utilisation que vous en faites. Consultez la section Configuration pour connaître les instructions relatives à leur configuration. 2 Interrupteur à bascule du mode de fonctionnement : Contrôle le fonctionnement de votre Onduleur/Chargeur. La configuration « AUTO/REMOTE » garantit que votre équipement reçoive une alimentation constante et ininterrompue de courant CA. Il permet aussi de surveiller et de contrôler l'Onduleur/Chargeur à distance à l'aide d'un module facultatif de commande à distance (modèle Tripp Lite APSRM4, vendu séparément). Avec le réglage « CHARGE ONLY », vos batteries reviennent en pleine charge plus rapidement en éteignant l'onduleur, ce qui arrête le déchargement des batteries. La position « OFF » désalimente l'unité (y compris sa sortie CA). Consultez la section Fonctionnement pour connaître les instructions de réglage. 3 Voyants de fonctionnement : Ces voyants « feux de circulation » intuitifs signalent si l'Onduleur/Chargeur fonctionne à partir d'une ligne CA ou d'une batterie CC. Ils vous avertissent également quand la charge de l'équipement raccordé est trop élevée. Consultez la section Fonctionnement pour connaître les instructions sur la lecture des voyants. 4 Voyants de la batterie : Ces voyants « feux de circulation » intuitifs indiquent le niveau de charge approximatif de votre batterie. Consultez la section Fonction[...] pour connaître les instructions sur la lecture des voyants. 5 Bornes d'alimentation CC : Raccordez-les aux bornes de votre batteri 6 Bande terminale d'entrée/sortie CA à raccordement fixe (Panneau d'accès) : Raccorde l'Onduleur/Chargeur au système électrique de l'installation en toute sécurité. Consultez la section Raccordement entrée/sortie pour connaître les instructions de raccordement. 7 Knockouts pour les conduits d'entrée/sortie CA

8 Connecteur du module de commande à distance : Vous offre une surveillance et un contrôle à distance à l'aide d'un module facultatif (modèle Tripp Lite APSRM4, vendu séparément). Consultez le manuel de l'utilisateur du module de commande à distance pour connaître les instructions de raccordement. 9 Commande du conservateur de charge de la batterie (détecteur de charge) : Conserve l'énergie de la batterie en réglant le niveau de charge minimal auquel l'onduleur de l'Onduleur/Chargeur s'éteint automatiquement. Consultez la section Configuration pour connaître les instructions de réglage. 10 Cosse principale de raccordement à la terre : Raccorde convenablement l'Onduleur/Chargeur à la terre. Consultez la section Raccordement de la batterie pour connaître les instructions de raccordement. 1.1 Ventilateurs de refroidissement à régulateur thermostatique : Des ventilateurs silencieux et efficaces régulent la température interne et prolongent la durée de fonctionnement de l'équipement. Les ventilateurs tournent à des vitesses variables, selon la température et la charge. 12 Connecteur de démarrage à distance du générateur : Manœuvre automatiquement les cycles du générateur en fonction de la tension de la batterie. Utilisez un câble (non fourni). Consultez la section Configuration pour plus d'informations. 1.3 Connecteur de détection à distance de la température de la batterie : Prolonge la durée de vie de la batterie en ajustant la charge en fonction de la température de la batterie. Contactez Tripp Lite pour vous procurer un accessoire de câblage facultatif de détection de la température. Consultez la section Configuration pour plus d'informations. 14 Connecteur de communication série RS-232 (APSX6048VRNET seulement) : Peut être utilisé pour permettre à un module de gestion SNMP/Web externe (modèle Tripp Lite SNMPWEBSOLOHV) de surveiller votre Onduleur/Chargeur à distance. 15 Connecteur d'alimentation de 12 V c. c. (APSX6048VRNET seulement) : Il alimente indépendamment le module SNMP / Gestion du Web (modèle SNMPWEBSOLOHV de Tripp Lite) sans utiliser une prise de courant c. a.

11 12 3 9 5 2 14 15 11 7 6 Sur le côté, non montré. 10

Modes de l'interrupteur

Une fois votre Onduleur/Chargeur configuré, monté et raccordé, vous serez en mesure de l'utiliser en alternant entre les modes suivants en fonction de votre situation:

AUTO/REMOTE : Passez à ce mode lorsque vous avez besoin d'énergie CA constante, sans interruption, pour brancher vos appareils et équipements. L'Onduleur/Chargeur continuera d'alimenter les équipements raccordés en CA et à charger vos batteries raccordées lorsque du CA secteur ou fourni par un générateur est présent. Comme l'onduleur est allumé dans ce mode (mais en Veille), il passera directement vers votre système de batterie pour fournir du « AUTO/REMOTE » permet également à un module facultatif de commande à distance (modèle Tripp Lite APSRM4, vendu séparément) de fonctionner lorsqu'il est raccordé à l'unité.

CHARGE ONLY : Passez à ce mode lorsque vous n'utilisez pas d'appareils ou d'équipements connectés pour conserver l'énergie de la batterie en désactivant l'onduleur. L'Onduleur/Chargeur continuera de transmettre du courant CA aux équipements raccordés et à charger les batteries connectées lorsque du CA secteur ou fourni par un générateur sera présent. Cependant, comme l'onduleur est éteint dans ce mode, il ne fournira PAS de

OFF: Passez à ce mode pour éteindre complètement l'Onduleur/Chargeur, empêchant l'onduleur de tirer de l'énergie des batteries, et empêchant le CA secteur d'être transmis à l'équipement raccordé ou utilisé pour recharger les batteries. Utilisez ce mode pour redémarrer l'unité automatiquement si elle s'éteint en raison d'une surcharge ou d'une surchauffe. Retirez d'abord la charge excessive ou laissez l'unité refroidir suffisamment (selon votre situation). Passez sur « OFF », puis de nouveau sur « AUTO/REMOTE » ou « CHARGE ONLY » selon vos préférences. Si l'unité ne parvient pas à redémarrer, retirez davantage de charge ou laissez l'unité refroidir davantage et réessayez.

Remarque : le module facultatif de commande à distance (APSRM4) n'effectuera un redémarrage qu'en cas de surcharge.

Voyants

Votre Onduleur/Chargeur (ainsi qu'un Module facultatif de commande à distance Tripp Lite, vendu séparément) est doté d'un ensemble simple, intuitif et convivial de voyants. Ces signaux lumineux simples à se rappeler vous permettront, peu après votre première utilisation, de connaître l'état de vos batteries en un coup d'œil, ainsi que de déterminer les détails de fonctionnement et les conditions de défaillance.

Indicateur vert LINE : Si l'interrupteur du mode de fonctionnement est réglé sur « AUTO/REMOTE », ce voyant RESTERA ALLUME lorsque votre équipement raccordé recevra du courant CA en continu depuis une prise secteur ou un générateur.

Si le mode de fonctionnement est réglé sur « CHARGE ONLY », ce voyant CLIGNOTERA pour vous avertir que l'onduleur de l'unité est ETEINT et ne fournira PAS de courant CA en l'absence d'une source secteur/d'un générateur ou dans les situations de sur/sous-tension.

Voyant jaune INV (Inverting - Ondulation) :

RESTERA ALLUME dès qu'un équipement raccordé recevra du courant CA converti fourni par batterie (en l'absence d'une source secteur/d'un générateur ou dans les situations de sur/sous-tension). Ce voyant sera éteint lorsque du courant CA alimente la charge. Ce voyant CLIGNOTERA pour vous prévenir que la charge est inférieure au réglage de conservation de charge de la batterie (détection de charge).

Voyant rouge LOAD : Ce voyant rouge RESTERA ALLUME dès que l'onduleur fonctionnera et que l'énergie demandée par les équipements et appareils raccordés dépassera 100 % de la capacité de charge. Le voyant CLIGNOTERA pour vous avertir que l'onduleur s'est éteint à cause d'une grave

surcharge ou surchauffe. Si cela se produit, réglez l'interrupteur du mode de fonctionnement sur « OFF », retirez la surcharge et laissez l'unité refroidir. Vous pourrez ensuite régler l'interrupteur du mode de fonctionnement sur « AUTO/REMOTE » ou « CHARGE ONLY » une fois qu'elle aura suffisamment refroidi. Ce voyant sera éteint lorsque le courant CA alimentera la charge.

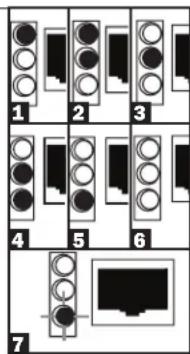

Voyants BATTERY : Ces trois voyants s'allumeront avec différentes séquences pour indiquer le niveau de charge approximatif de votre banc de batteries raccordé et vous avertir de deux conditions de défaillance :

Capacité de la batterie (charge/décharge)

1 Vert 91%-Pleine 2 Vert & Jaune 81%–90% 3 Jaune 61%-80% 4 Jaune & Rouge 41%–60% 5 Rouge 21%-40% 6 3 voyants éteints 1%-20% 7 Rouge clignotant 0% (arrêt de l'onduleur)

Les niveaux de charge indiqués sont approximatifs. Les conditions réelles varient selon la charge et l'état de la batterie.

1 2 3 4 5 6 7

Défaillance

1 Les trois Décharge excessive clignotent lentement* (l'onduleur s'éteint) 2 Les trois clignotent Surcharge (le chargeur rapidement** s'éteint)

*Allumés environ 1/2 seconde puis éteints environ 1/2 seconde. Consultez la section Dépannage. **Allumés environ 1/4 seconde puis éteints environ 1/4 seconde. Peuvent également indiquer une défaillance du chargeur de la batterie. Consultez la section Dépannage.

Redémarrer votre ondulateur/chargeur pour restaurer le courant CA

Votre Onduleur/Chargeur peut cesser de fournir du courant CA ou de charge CC pour se protéger d'une surcharge ou pour protéger votre système électrique. Pour restaurer un fonctionnement normal :

Redémarrage suite à une surcharge : Réglez l'interrupteur du mode de fonctionnement sur « OFF » et retirez certaines des charges électriques raccordées (en d'autres termes, éteignez certains des appareils tirant du courant CA pouvant avoir causé la surcharge de l'unité). Attendez une minute, puis réglez de nouveau l'interrupteur du mode de fonctionnement sur « AUTO/REMOTE » ou « CHARGE ONLY ».

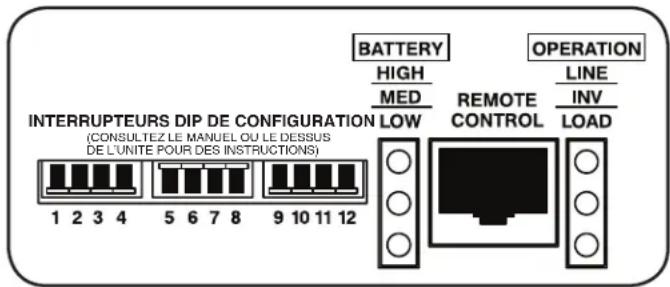

Configurer les interrupteurs DIP

À l'aide d'un petit outil, configurez les interrupteurs DIP (situés sur le panneau avant de votre unité, voir le schéma) pour optimiser le fonctionnement de l'Onduleur/Chargeur en fonction de votre utilisation.

Attention: Assurez-vous que l'unité soit éteinte avant de modifier les paramètres des interrupteurs DIP.

INTERRUPTEURS DIP DE CONFIGURATION (CONSULTÉZ LE MANUEL OU LE DESSUS DE L'UNITE POUR DES INSTRUCTIONS) 1 2 3 4 5 6 7 8 9 10 11 12 BATTERY HIGH MED LOW REMOTE CONTROL OPERATION LINE INV LOAD

2 Choix du temps de transfert du relais de raccordement de la ligne - facultatif

Temps de transfert Position de l'interrupteur

1/2 Cycle Temps de transfert Haut

1 Cycle Temps de transfert Bas (réglage d'usine)

Remarque : Le réglage par défaut du temps de transfert de l'Onduleur/Chargeur est 1 cycle, fournissant une protection optimale pour les charges standard dans les zones où les pannes de courant sont fréquentes. Si vous souhaitez utiliser l'Onduleur/Chargeur pour alimenter des ordinateurs ou autres charges d'équipements électroniques sensibles, réglez le temps de transfert sur 1/2 cycle (interrupteur 2) pour garantir un fonctionnement ininterrompu lorsque l'Onduleur/Chargeur passe en mode batterie.

3 Choix de la fréquence - obligatoire fréquence position de l'interrupteur

60 Hz Haut

50 Hz Bas (réglage d'usine)

4 Choix du tension de la ligne - obligatoire (modèle APSX6048VRNET uniquement) tension position de l'interrupteur

208 VCA Haut

230 VCA Bas (réglage d'usine)

5 Choix du réglage de l'ampérage de charge de la batterie ATTENTION : Lorsque vous passez en réglage d'ampérage haute charge, vous devez vous assurer que la capacité ampère/heure de votre système de batterie dépasse l'ampérage du réglage Amps haute charge ou les batteries pourraient être endommagées ou se détériorer.

Chargeur de batterie position de l'interrupteur

Amps basse charge (23 A) Haut (réglage d'usine)

Amps haute charge (90 A) Bas

6 Choix de l'égalisation de charge de la batterie - facultatif

Pressez cet interrupteur DIP vers le bas pendant 3 secondes pour lancer le processus d’égalisation de l’état de charge des cellules de votre batterie par une surcharge limitée dans le temps de toutes les cellules. Cela peut prolonger la durée de vie de fonctionnement de certains types de batteries ; consultez votre fabricant de batteries pour déterminer si vos batteries pourraient bénéficier de ce processus. Le processus d’égalisation de charge est automatique ; une fois lancé, il ne peut être interrompu qu’en retirant le courant d’entrée.

Procédure de réglage

• Passez en position « Equalize » (BAS) pendant 3 secondes.
• Passez en position « Reset » (HAUT) et restez-y. Il s'agit du réglage d'usine par défaut.

ATTENTION : Ne laissez pas l'interrupteur DIP 6 en position bas après le début du processus. L'égalisation de charge de la batterie doit uniquement être effectuée en stricte conformité avec les instructions et spécifications du fabricant de batteries.

Charge batterie	Position de l'interrupteur
Reset	Haut (réglage d'usine)
Equalize	Bas (3 secondes)

7 8 Choix du partage de courant d'entrée ca—facultatif

(modèle APSX3024SW uniquement; le modèle APSX6048VRNET fonctionne uniquement en mode « Limitation maximale »)

Votre Onduleur/Chargeur comprend un chargeur de batterie à haut rendement qui peut tirer une quantité considérable de courant CA de votre source secteur ou de votre générateur lorsqu'il charge à son taux maximal. Si votre unité fournit l'intégralité de son courant CA nominal à ses charges électriques lourdes raccordées au même moment que ce chargement à haut rendement, le disjoncteur d'entrée CA peut se déclencher, résultant en la mise hors tension complète du courant secteur.

Configuration

Pour réduire les chances de déclenchement de ce disjoncteur, tous les Onduleurs/Chargeurs sont préconfigurés afin de limiter automatiquement le courant d'entrée tel que décrit dans la section « Limitation maximale » ci-dessous. Si votre unité est équipée des interrupteurs DIP 7 et 8, ils peuvent être utilisés pour sélectionner d'autres paramètres de partage du courant d'entrée CA. Vérifiez que le câblage du courant d'entrée CA est adapté aux courants élevés résultant de l'utilisation des autres paramètres.

Choix de points de limitation du chargeur de la batterie facultatif

« Limitation maximale » (7 et 8 en haut) : La limitation du chargeur prend effet au moment où toute charge de CA est appliquée; la sortie du chargeur passe progressivement d'un rendement total sans charge de CA à un rendement nul avec charge totale (réglage d'usine).

« Limitation moindre » (7 et 8 en bas) 33 % du régime nominal de charge de l'Onduleur/Chargeur. Le rendement du chargeur passe progressivement d'un rendement total à 33 % du régime nominal de charge de l'Onduleur/Chargeur à environ 33 % du rendement total à pleine charge.

« Limitation minimale » (7 en bas et 8 en haut 66 % du régime nominal de l'Onduleur/Chargeur. La sortie du chargeur chute progressivement du rendement total avec une charge nominale d'environ 66 % de l'Onduleur/Chargeur à environ 66 % du rendement total à charge totale.

« Pas de limitation » (7 et 8 en bas) : Aucune limitation du chargeur ne se produit à toute taille de charge.

9 10 Choix du point de tension d'entrée VCA faible pour la commutation vers la batterie - facultatif*

Tension. Position des interrupteurs 9 et 10.

180 VCA	Haut, haut	9	10	11	12
170 VCA	Haut, bas	9	10	11	12
160 VCA	Bas, haut	9	10	11	12
150 VCA	Bas, bas (réglage d'usine)	9	10	11	12

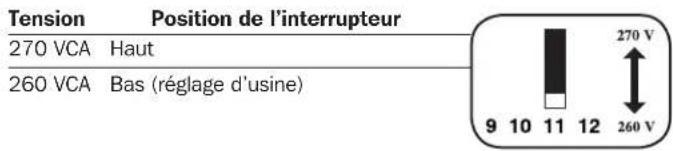

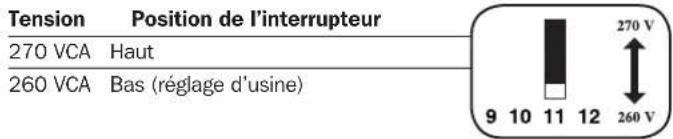

11 Choix du point de tension d'entrée VCA élevée pour la commutation vers la batterie - facultatif*

Tension Position de l'interrupteur 270 VCA Haut 260 VCA Bas (réglage d'usine) 9 10 11 12 270 V 260 V

9 10 Choix du point de tension d'entrée VCA faible pour la commutation vers la batterie - facultatif*

Tension. Position des interrupteurs 9 et 10.

175 VCA	Haut, haut	9	10	11	12
165 VCA	Haut, bas	9	10	11	12
175 VCA	Bas, haut	9	10	11	12
165 VCA	Bas, bas (réglage d'usine)	9	10	11	12

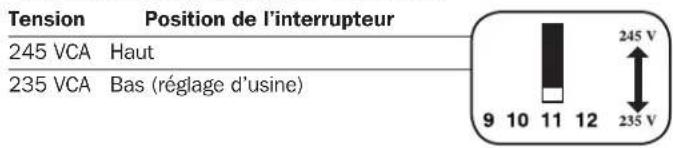

11 Choix du point de tension d'entrée VCA élevée pour la commutation vers la batterie - facultatif*

Tension Position de l'interrupteur 245 VCA Haut 235 VCA Bas (réglage d'usine) 9 10 11 12 235 V 245 V ↑ ↓

9 10 Choix du point de tension d'entrée VCA faible pour la commutation vers la batterie - facultatif*

Tension. Position des interrupteurs 9 et 10.

180 VCA	Haut, haut	9	10	11	12
170 VCA	Haut, bas	9	10	11	12
180 VCA	Bas, haut	9	10	11	12
170 VCA	Bas, bas (réglage d'usine)	9	10	11	12

11 Choix du point de tension d'entrée VCA élevée pour la commutation vers la batterie - facultatif*

Tension Position de l'interrupteur 270 VCA Haut 260 VCA Bas (réglage d'usine) 9 10 11 12 270 V 260 V

La plupart de vos appareils et équipements raccordés fonctionneront de manière adéquate lorsque le point de tension d'entrée CA élevée de votre Onduleur/Chargeur et son point d'entrée de tension CA faible resteront en réglage d'usine. Cependant, si l'unité commute fréquemment vers l'énergie de la batterie en raison d'oscillations hautes/basses momentanées de tension de ligne qui auraient peu d'effet sur le fonctionnement de l'équipement, il peut être préférable d'ajuster ces réglages. En augmentant le point de tension CA élevée et/ou diminuant le point de tension CA faible, vous réduirez le nombre de fois que votre unité passe en mode batterie en raison d'oscillations de la tension.

12 Choix du type de batterie - obligatoire

ATTENTION : Le réglage du type de batterie de l'interrupteur DIP doit correspondre au type de batteries que vous raccordez, ou vos batteries pourraient être détériorées ou endommagées sur une période de temps prolongée. Consultez la section « Choix du type de batterie » pour plus d'informations.

Type de batterie Position de l'interrupteur

Batterie à cellule de gel/AGM (scellée) Haut

Batterie à cellule humide (aérée)

Bas (réglage d'usine)

Réglage de la commande de conservation de charge de la batterie (détection de charge)—facultatif

Pour économiser l'énergie de la batterie, l'onduleur de l'unité s'arrête automatiquement en l'absence de demande d'alimentation d'un équipement ou d'appareils raccordés (la charge électrique). Quand l'Onduleur/Chargeur détecte une charge, il met automatiquement en marche la fonction de l'onduleur. L'utilisateur peut choisir la charge minimale que l'Onduleur/Chargeur détectera en réglant la commande de conservation de charge de la batterie (voir schéma). À l'aide d'un petit outil, tournez la commande dans le sens horaire pour abaisser la charge minimale qui sera détectée, entraînant la mise en marche de l'onduleur pour de plus petites charges. Quand la rotation du cadran dans le sens horaire sera terminée, l'onduleur fonctionnera même sans charge. Tournez le cadran dans le sens antihoraire pour augmenter la charge minimale qui sera détectée, entraînant la mise hors tension de l'onduleur jusqu'à ce que la nouvelle charge minimale soit atteinte.

Remarque : Le réglage d'usine est la rotation complète du cadran dans le sens horaire. Cependant, en fonction du seuil de charge auquel vous voudriez que l'onduleur réponde, vous devez régler le cadran dans le sens antihoraire pour réduire sa sensibilité jusqu'à ce que l'onduleur soit actif seulement quand l'équipement et les appareils raccordés sont réellement en usage.

Raccordement de la commande à distance—facultatif

L'unité est équipée d'une prise style téléphone à 8 conducteurs sur son panneau avant pour utilisation à l'aide d'un module facultatif de commande à distance (modèle Tripp Lite APSRM4, vendu séparément). Le module à distance permet à l'Onduleur/Chargeur d'être monté dans un compartiment ou une armoire hors de vue, tout en fonctionnant commodément depuis un emplacement distant. Consultez les instructions jointes au module de commande à distance.

Raccordement du câble de détection de la température de la batterie—facultatif

La fonction de détection de température de la batterie prolonge la durée de vie de la batterie en réglant le niveau de tension flottante de charge en fonction de la température de la batterie. Raccordez le câble du capteur (le câble a un connecteur de style RJ à une extrémité et un capteur à l'autre) à la prise de style RJ située sur le panneau avant de l'Onduleur/Chargeur identifié « RMT BATT TEMP ». À l'aide de ruban adhésif électrique ou en toile (non fourni), fixez le capteur sur le côté de la batterie sous le niveau de l'électrolyte. Assurez-vous qu'il n'y ait rien, même pas du ruban, entre le capteur et le côté de la batterie. Pour empêcher de fausses lectures dues à la température ambiante, placez le capteur entre les batteries, si possible, ou loin de sources extrêmes de chaleur ou de froid. Si le câble du capteur n'est pas utilisé, l'Onduleur/Chargeur chargera selon sa valeur par défaut (25°C).

Raccordement du démarreur de générateur automatique—facultatif

Raccordez la prise modulaire de type RJ du panneau avant identifié « RMT GEN START » au mécanisme de commutation ON/OFF d'un générateur distinct avec un câble (non fourni) (consultez le schéma de configuration des broches). L'interface permettra alors à l'Onduleur/Chargeur d'allumer automatiquement un générateur distinct lorsque les niveaux de tension de la batterie raccordée seront faibles et de l'éteindre lorsque les niveaux de tension de la batterie seront élevés.

Remarque : Les opérations ci-dessous s'appliquent uniquement à APSX6048VRNET.

Configuration des broches 2 - Commune 3 - N.C. (Normalement Close) 4 - N.O. (Normalement Ouverte)

Brancher le module de gestion externe snmp/web — en OPTION

(Contact Tripp Lite au sujet de l'accessoire pour le module de gestion externe SNMP/Web optionnel.)

Le module de gestion SNMP/Web (modèle SNMPWEBSOLOHV de Tripp Lite) permet à l'utilisateur de surveiller et de contrôler à distance l'onduleur/chargeur. En utilisant le câble série fourni avec le SNMPWEBSOLOHV, brancher une extrémité au port des accessoires sur le SNMPWEBSOLOHV étiqueté « UPS/APS » et l'autre extrémité au port série DB9 situé sur le panneau avant de l'onduleur/chargeur.

Brancher le connecteur d'alimentation de 12V CC — en OPTION

Le connecteur d'alimentation CC permet au SNMPWEBSOLOHV de recevoir une alimentation directe de l'onduleur/chargeur, éliminant le besoin d'une sortie CA. Brancher une extrémité du câble (inclus avec le SNMPWEBSOLOHV) au port sur le SNMPWEBSOLOHV étiqueté « DC Power » (alimentation CC) et brancher l'autre extrémité directement à l'onduleur/chargeur.

Choisir le type de batterie

Choisissez des batteries « à décharge profonde » pour tirer des performances optimales de votre Onduleur/Chargeur. Les batteries à cellule humide (aérée) ou cellule de gel / natte de verre absorbée (scellée) sont idéales. Les batteries « chariot de golf » 6 volts, « marines à décharge profonde » ou « 8D à décharge profonde » sont également acceptables. Vous devez configurer l'interrupteur DIP du type de batterie de l'Onduleur/Chargeur (consultez la section Configuration pour tout complément d'information) afin qu'il corresponde au type de batteries que vous connectez ou ces dernières pourraient se détériorer ou s'endommager sur une période de temps prolongée.

Correspondance de la capacité ampère-heure de la batterie avec votre utilisation

Choisissez une batterie ou un système de batteries qui fournira à votre Onduleur/Chargeur une tension CC appropriée et une capacité A/h suffisante pour alimenter votre équipement. Même si les Onduleurs/Chargeurs de Tripp Lite sont très efficaces pour la conversion du CC en CA, leur capacité nominale de sortie est limitée par la capacité totale en A/h des batteries raccordées plus le rendement d'un alternateur le cas échéant.

- ETAPE 1) Déterminer le wattage total requis

Ajoutez les wattages nominaux de tous les équipements que vous raccorderez à votre Onduleur/Chargeur. Les wattages nominaux sont généralement indiqués dans les manuels des équipements ou sur leurs plaques nominatives. Si votre équipement est évalué en amps, multipliez ce nombre par la tension CA secteur pour estimer les watts. (Exemple : une perceuse nécessite 2,8 amps. 2,8 amps × 230 volts = 640 watts.)

Remarque : Votre Onduleur/Chargeur fonctionnera à des efficacités plus élevées à environ 75 % - 80 % du régime nominal.

Outils Perceuse 13mm 640W + 800W

Scie circulaire = 1440W

Appareils ménagers et électroniques

PC avec

Tour à grand

Ventilateur signal écran

Réfrigérateur de table 540W

+ 150W

+ 500W

LCD + 250W = 1440W

- ETAPE 2) Déterminer les Amps CC requis pour la batterie

Divisez le wattage total requis (obtenu dans l'étape 1 ci-dessus) par la tension nominale de la batterie pour déterminer les amps CC requis.

$$ 1 4 4 0 \text { watts } \div 4 8 \mathrm{V} = 3 0 \text { CC Amps } $$

Étape 3) estimer les amp-heures requis pour la batterie

Multipliez les amps CC requis (dans l'étape 2 ci-dessus) par le nombre d'heures pendant lesquelles vous pensez utiliser votre équipement exclusivement avec l'énergie de la batterie avant de devoir recharger vos batteries avec du courant CA secteur ou fourni par générateur. Compensez l'inefficacité en multipliant ce nombre par 1,2. Ceci vous donnera une estimation approximative du nombre d'ampères-heures d'énergie de batterie (d'une ou plusieurs batterie(s)) que vous devriez connecter à votre Onduleur/Chargeur.

Remarque : La valeur nominale d'ampères-heures de la batterie est généralement donnée pour un taux de décharge de 20 heures. Les capacités d'ampères-heures réelles sont moindres lorsque les batteries se déchargent plus vite. Par exemple, les batteries déchargées en 55 minutes ne fournissent que 50 % de leur valeur nominale d'ampères-heures, tandis que les batteries déchargées en 9 minutes ne fournissent que 30 % de leur valeur nominale d'ampères-heures.

30 CC Amps × 5 heures de fonctionnement

$$ \times 1, 2 \text { taux d'inefficacité } = 1 8 0 \text { Ampères - heures } $$

Étape 4) estimer le rechargement de batterie requis selon votre utilisation

Vous devez laisser vos batteries recharger assez longtemps pour remplacer la charge perdue pendant l'utilisation de l'onduleur, ou vous finirez par détériorer vos batteries. Pour estimer le temps minimal dont vous avez besoin pour recharger vos batteries selon votre utilisation, divisez vos ampères-heures requis pour la batterie (obtenus dans l'étape 3 ci-dessus) par les amps de recharge nominaux de votre Onduleur/Chargeur (23A ou 90A, selon le réglage de l'interrupteur 5).

180 Ampères-heures ÷ 23 Amps

nominaux de l'onduleur/chargeur

$$ = 7. 8 \text { heures de recharge } $$

Raccordez votre ondulateur/chargeur à vos batteries en respectant les procédures suivantes :

- Connectez le câble CC : Bien que votre Onduleur/Chargeur soit un convertisseur d'électricité à haute efficacité, sa capacité de sortie nominale est limitée par la longueur et l'épaisseur du câblage allant de la batterie à l'unité. Utilisez le câblage de la plus petite longueur et du plus grand diamètre (diamètre maximal de 9,3 mm (2/0 AWG)) correspondant aux bornes d'entrée CC de votre Onduleur/Chargeur. Un câblage plus court et de plus grand diamètre réduit la baisse de tension CC et permet un transfert maximal de courant. Votre Onduleur/Chargeur est capable de délivrer un wattage de pointe jusqu'à 200 % de son rendement de wattage nominal continu pendant de brèves périodes. Il faut utiliser un diamètre plus grand quand un équipement qui consomme beaucoup fonctionne continuellement dans ces conditions. Serrez les bornes de votre Onduleur/Chargeur et de votre batterie à environ 3,5 Newton/mètre de couple pour créer un raccordement efficace et empêcher un réchauffement excessif au niveau de ce raccordement. Un serrage insuffisant des bornes pourrait annuler votre garantie.

Consultez le tableau ci-dessous pour connaître les tailles de câbles recommandées.

• Raccordement du fusible : Tripp Lite vous recommande de raccorder votre batterie aux bornes CC de votre Onduleur/Chargeur avec un câblage qui inclut un fusible et un bloc de fusible à 450 mm de distance maximum de la batterie. La valeur nominale du fusible doit être égale ou supérieure à la valeur nominale minimale du fusible CC indiquée sur la plaque nominative de l'Onduleur/Chargeur. Consultez les schémas ci-dessous pour bien placer le fusible. Le câble de la batterie avec le fusible ne doit pas être relié à la terre.
• Mise à la terre de la batterie : L'Onduleur/Chargeur fonctionnera convenablement avec la borne négative ou positive de la batterie raccordée à la terre. Il fonctionnera également convenablement sans raccordement à la terre de l'une des bornes de la batterie. Le raccordement à la terre de toute batterie doit être effectué directement depuis la borne de la batterie.

Longueur maximale de câble CC recommandée

		Diamètre du câble
		8,3 mm (0 AWG) 9,3	mm (2/0 AWG)
VCC Puissance	de sortie Distance maximale entre la batterie et l'unité
24V 3000W 13	m (42 pi) 16 m (52 pi)
48V 6000W Ne	pas utiliser 32 m (105 pi)

Attention!

• Respectez toutes les exigences et tous les codes électriques applicables pour le raccordement à la terre de la batterie.
• N'essayez jamais d'utiliser votre Onduleur/Chargeur en la raccordant directement à la sortie d'un alternateur plutôt qu'à une batterie ou un banc de batteries.
• Respectez la bonne polarité de tous les raccordements CC.

Raccordement série

Dans un raccordement série, la tension d'entrée CC nominale de votre Onduleur/Chargeur doit correspondre au nombre de batteries multiplié par leur tension. Par exemple, un Onduleur/Chargeur de 48 V CC nécessite soit quatre batteries de 12 V raccordées en série (48 = 4 × 12), soit huit batteries de 6 V raccordées en série (48 = 8 × 6).

Contactez l'assistance technique de Tripp Lite pour obtenir de l'aide en ce qui concerne tout raccordement parallèle, série ou série/parallèle supplémentaire.

négatif à la masse à l'aide de batteries 12V.

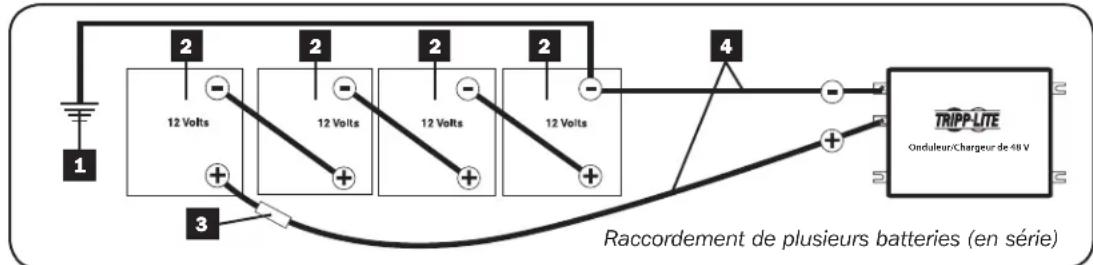

1 2 2 2 2 12 Volts 12 Volts 12 Volts 12 Volts 3 4 TRIPP-LITE Onduleur/Chargeur de 48 V Raccordement de plusieurs batteries (en série)

positif à la masse à l'aide de batteries 12V.

1 Raccordement à la terre 2 Batterie 3 Fusible et boîtier à fusibles approuvés par l'agence (montés à l'intérieur de 450 mm de la batterie)

4 Câblage au diamètre élevé, diamètre maximal de 9,3 mm (2/0 AWG) adapté aux bornes

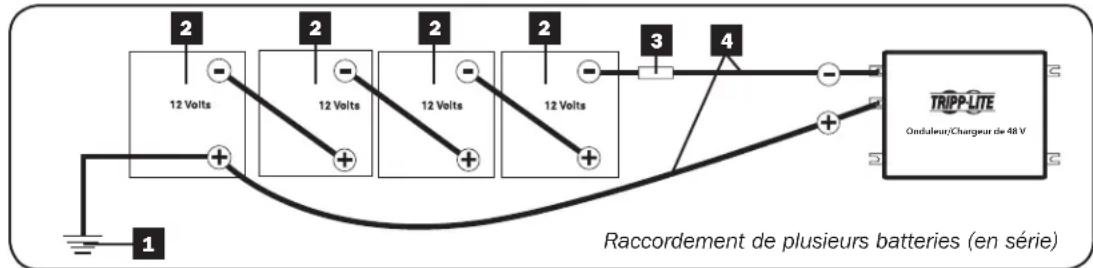

12 Volts 2 2 2 2 3 4 TRIPP-LITE Ondalaur/Chargeur de 48 V Raccordement de plusieurs batteries (en série)

Raccordement de l'entrée/sortie CA

Pour éviter de surcharger votre Onduleur/Chargeur, assurez-vous de faire correspondre les exigences de puissance de l'équipement que vous voulez faire fonctionner en tout temps (additionnez leurs watts) avec la puissance de votre modèle d'Onduleur/Chargeur. Ne confondez pas les puissances nominales de wattage « continu » et de wattage « de pointe ». La plupart des moteurs électriques ont besoin de plus de puissance au démarrage (« wattage de pointe ») qu'il n'est nécessaire pour un fonctionnement continu après le démarrage, parfois au-delà de 100 % de plus. Certains moteurs, comme les réfrigérateurs et les pompes, démarrent et s'arrêtent de manière intermittente selon la demande, nécessitant du « wattage de pointe » à de nombreux moments imprévisibles pendant leur fonctionnement.

Raccordement à la terre du cabinet

En utilisant un câble de diamètre de 3,15 mm (8 AWG) ou plus, raccordez directement la cosse principale à la terre. Consultez la section Identification des caractéristiques pour trouver la cosse principale sur votre modèle particulier d'Onduleur/Chargeur.

- Les fonctions overpowerTM et doubleboostTM

Les Onduleur/Chargeurs Tripp Lite offrent jusqu'à 150 % de leur wattage nominal pendant 1 à 60 minutes (OverPower) et jusqu'à 200 % pendant 10 secondes (DoubleBoost) dans des conditions de température et de batterie idéales*, fournissant une énergie de réserve importante pour alimenter les outils et les équipements.

* Pour de meilleurs résultats, utilisez OverPower pendant une aussi courte durée que possible, assurez-vous que le banc de batterie et le câblage soient capables de fournir une tension CC nominale totale en charge, et laissez l'Onduleur/Chargeur refroidir complètement avant et après l'utilisation d'Over'Power.

Attention ! Consultez un électricien qualifié et respectez tous les codes et exigences électriques applicables pour le raccordement des câbles. Déconnectez l'entrée CC et le secteur CA avant d'installer les câbles. Une protection contre les surcharges devra être fournie conformément aux codes électriques locaux et/ou nationaux. Reportez-vous à la plaque nominative de l'unité pour connaître les intensités nominales d'entrée et de sortie. Utilisez un câble pouvant résister à une température nominale de 90° C. Un disjoncteur visible et adéquat doit être mis à disposition. Si vous ne raccordez pas convenablement votre Onduleur/Chargeur à la terre, vous faites face à un risque de choc électrique mortel.

Retirez les vis et le couvercle de la bande terminale. Retirez les couvercles situés les plus près de la source électrique souhaitée et de votre équipement. Fixez des conduits de 13 mm (0,5 po) de diamètre (non fournis) aux knockouts et faites-y passer les fils. Raccordez les conduits entre eux avec la liaison de raccordement fournie.

Terre

• Raccordez les câbles entrants et sortants de terre aux bornes de terre 1.
• Raccordez la cosse principale 2 à la terre.

Entrée CA

• Raccordez le fil chaud entrant à la borne chaude d'entrée 3 - Raccordez le fil neutre entrant à la borne neutre d'entrée 4.

Sortie CA

• Raccordez le fil chaud sortant à la borne chaude de sortie 5
• Raccordez le fil neutre sortant à la borne neutre de sortie 6.

Replacez le couvercle et revissez.

* Si le conduit entrant ne contient que deux fils (chaud et neutre), il doit être relié à la cosse principale de l'unité. Dans tous les cas, le conduit entrant doit être raccordé à la terre et au conduit sortant.

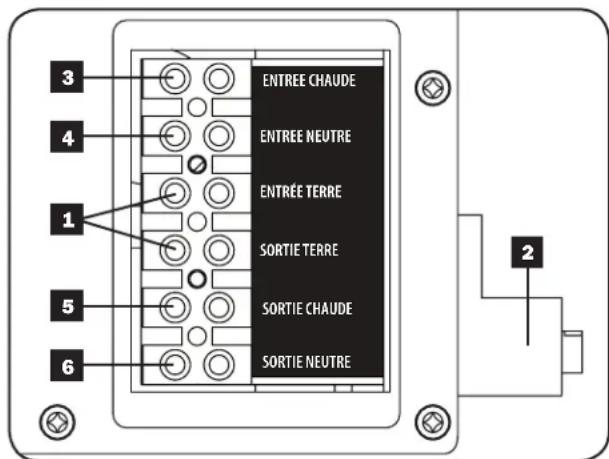

ENTREE CHAUBE ENTREE NEUTRE ENTREE TERRE SORTIE TERRE SORTIE CHAUBE SORTIE NEUTRE 1 2 3 4 5 6

Entrée du générateur de CA

L'onduleur/chargeur a été conçu pour offrir une électricité à usage intensif à la charge de sortie CA et à la charge de rechargement de la batterie CC en même temps. La quantité de courant d'entrée additionnelle requise est déterminée par le réglage des interrupteurs DIP de partage du courant d'entrée CA (interrupteurs 7 et 8 – consultez la section Configuration sur le réglage des interrupteurs). La tension VA minimale recommandée pour l'entrée du générateur de CA est indiquée dans le tableau ci-dessous.

Tension VA nominale recommandée du générateur de CA

Partage du courant d'entrée CA APSX3024SW APSX6048VRNET
Limitation maximale 3750VA 7500VA
Limitation moindre 4900VA N/A
Limitation minimale 6000VA N/A
Pas de limitation 7200VA N/A

Remarque : Si la charge de CA appliquée est considérablement inférieure à celle de la tension de sortie du CA de l'Onduleur/Chargeur, un générateur de plus petite taille peut être utilisé en réglant l'interrupteur DIP du chargeur de batterie sur le courant CC le plus bas possible. La tension VA minimale recommandée pour le générateur de CA serait alors la VA nécessaire pour le Chargeur (1100 VA pour l'APSX3024SW ou 2000 VA pour l'APSX6048VRNET) plus la VA requise pour la charge.

Interventions

Votre produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Une variété de programmes de garantie étendue et d'intervention sur site sont également disponibles auprès de Tripp Lite. Pour tout complément d'information sur nos services, consultez le site www.triplite.com/support. Avant de retourner votre produit pour intervention, veuillez suivre les étapes suivantes :

1. Passez en revue les procédures d'installation et d'utilisation de ce manuel pour vous assurer que le problème ne provient pas d'une mauvaise lecture des instructions.
2. Si le problème persiste, ne contactez pas le marchand et ne lui retournez pas le produit. Consultez plutôt le site www.tripplite.com/support.
3. Si le problème nécessite une intervention, consultez le site www. triplite. com/support et cliquez sur le lien Product Returns (Retours de produits). Depuis celui-ci, vous pourrez demander un numéro d'Autorisation de retour de matériel (RMA), indispensable pour bénéficier d'une intervention. Ce simple formulaire en ligne vous demandera les numéros de série et de modèle de votre unité, ainsi que d'autres renseignements généraux en tant qu'acheteur. Ce numéro de RMA ainsi que des instructions d'expédition vous seront transmis par e-mail. Tout endommagement (direct, indirect, spécial ou consécutif) du produit encouru pendant l'expédition à Tripp Lite ou un centre d'intervention autorisé par Tripp Lite n'est pas couvert par la garantie. Les frais de port des produits expédiés à Tripp Lite ou un centre d'intervention autorisé par Tripp Lite doivent être prépayés. Marquez le numéro de RMA sur l'extérieur du colis. Si le produit est actuellement sous garantie, veuillez joindre un exemplaire de votre preuve d'achat. Retournez le produit pour intervention via un transporteur assuré à l'adresse qui vous a été donnée lorsque vous avez demandé une RMA.

Entretien

Votre Onduleur/Chargeur ne nécessite aucun entretien et ne contient aucune pièce réparable ou remplaçable par l'utilisateur lui-même, mais doit être en permanence gardé au sec. Vérifiez, nettoyez et fixez tous les raccordements de câbles lorsque c'est nécessaire, tant au niveau de l'unité que de la batterie.

SYMPTÔME PROBLEMES SOLUTIONS
Pas de sortie CA (tous les voyants sont éteints)	L'unité n'est pas convenablement raccordée à l'alimentation secteur.	Raccordez l'unité à l'alimentation secteur.
	L'interrupteur du mode de fonctionnement est réglé sur « OFF » et une entrée de CA est présente.	Réglez l'interrupteur du mode de fonctionnement sur « AUTO/REMOTE » ou « CHARGE ONLY ».
	Cela est normal lorsque l'interrupteur du mode de fonctionnement est réglé sur « CHARGE ONLY » et que l'entrée de CA est absente.	Aucune correction n'est requise. La sortie de CA reviendra lorsque l'entrée de CA reviendra. Réglez l'interrupteur du mode de fonctionnement sur « AUTO/REMOTE » si vous avez besoin de sortie CA.
	L'unité s'est éteinte en raison d'une surcharge de la batterie (pour éviter d'endommager cette dernière). Le problème peut être lié aux chargeurs auxiliaires, le cas échéant, ou au chargeur de l'unité.	Déconnectez tout chargeur auxiliaire. Redémarrez en réglant l'interrupteur du mode de fonctionnement sur « OFF ». Attendez 1 minute et passez en mode « AUTO/REMOTE » ou « CHARGE ONLY ». Si l'unité reste éteinte après plusieurs tentatives de redémarrage, contactez le service à la clientèle de Tripp Lite pour obtenir de l'aide.
	L'unité s'est éteinte en raison d'une décharge excessive de la batterie.	Utilisez un chargeur auxiliaire* pour augmenter la tension de la batterie. Vérifiez le fusible et les raccordements de la batterie externe. L'unité redémarrera automatiquement lorsque cette condition sera respectée.
	L'unité s'est éteinte en raison d'une surcharge.	Réduisez la charge. Redémarrez en réglant l'interrupteur du mode de fonctionnement sur « OFF ». Attendez 1 minute. Passez sur « AUTO/REMOTE » ou « CHARGE ONLY ».
La batterie ne se recharge pas (courant d'entrée CA présent)	Les batteries raccordées sont mortes. Vérifiez et remplacez les batteries usées.
	Le fusible de la batterie* est grillé. Vérifiez et remplacez le fusible.*
	Le câblage de la batterie est* lâche. Vérifiez et fixez ou remplacez le câblage.*
	L'unité s'est éteinte en raison d'une surcharge de la batterie (pour empêcher tout endommagement de la batterie). Le problème peut concerner les chargeurs auxiliaires, le cas échéant, ou le chargeur de l'unité.	Déconnectez tout chargeur auxiliaire. Redémarrez en réglant l'interrupteur du mode de fonctionnement sur la position « OFF ». Attendez 1 minute et passez l'interrupteur en mode « AUTO/REMOTE » ou « CHARGE ONLY ». Si l'unité reste éteinte après plusieurs tentatives de redémarrage, contactez le service à la clientèle de Tripp Lite pour obtenir de l'aide.
Les trois voyants de la batterie clignotent lentement (restent allumés pendant 1/2 seconde puis éteints pendant 1/2 seconde)	La batterie est excessivement déchargée.	Utilisez un chargeur auxiliaire* pour augmenter la tension de la batterie. Vérifiez les raccordements externes de la batterie et du fusible. L'unité redémarrera automatiquement lorsque cette condition sera respectée.
Les trois voyants de la batterie clignotent rapidement (restent allumés pendant 1/4 de seconde puis éteints pendant 1/4 de seconde)	La batterie est en surcharge. L'unité s'éteindra pour éviter d'endommager la batterie. Le problème peut concerner les chargeurs auxiliaires raccordés, le cas échéant, ou le chargeur de l'unité.	Déconnectez tout chargeur auxiliaire. Redémarrez en réglant l'interrupteur du mode de fonctionnement sur la position « OFF ». Attendez 1 minute et passez l'interrupteur en mode « AUTO/REMOTE » ou « CHARGE ONLY ». Si l'unité reste éteinte après plusieurs tentatives de redémarrage, contactez le service à LA clientèle de Tripp Lite pour obtenir de l'aide.
Le voyant rouge « LOW » de la batterie clignote	La tension de la batterie est basse. L'unité s'éteindra automatiquement après 10 secondes pour éviter d'endommager la batterie.	Assurez-vous que du courant CA est présent pour recharger les batteries. Redémarrez en réglant l'interrupteur du mode de fonctionnement sur « OFF » puis sur « AUTO/REMOTE » ou « CHARGE ONLY ».
	Mauvaise lecture en raison d'un câblage CC trop petit ou mal raccordé.	Utilisez un câble CC de taille suffisante correctement raccordé à l'Onduleur/Chargeur.
Le voyant rouge de fonctionnement « LOAD » clignote	L'onduleur est en surcharge. L'unité s'éteindra automatiquement au bout de 5 secondes.	Réduisez la charge. Redémarrez en réglant l'interrupteur du mode de fonctionnement sur la position « OFF ». Attendez 1 minute et passez l'interrupteur en mode « AUTO/REMOTE » ou « CHARGE ONLY ».

*Non fourni.

Garantie limitée de deux (2) ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Informations de conformité WEEE pour les clients et recycleurs tripp lite (union européenne)

En vertu de la Directive WEEE de gestion des déchets électriques et électroniques et des réglementations en cours d'implémentation, lorsque des clients achètent de nouveaux équipements électriques et électroniques à Tripp Lite, ils sont autorisés à :

• Envoyer des anciens équipements pour recyclage un par un pour en recevoir un identique (cela varie en fonction du pays);
• Renvoyer le nouvel équipement pour recyclage lorsqu'il finit par se retrouver au stade de déchet.

Numéros d'identification de conformité aux règlements

A des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque nominative du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'informations de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom du marquage ou le numéro de modèle du produit.

Tripp Lite a une politique d'amélioration continue. Les spécifications sont sujettes à modification sans préavis.

Remarque sur l'étiquetage

Deux symboles sont utilisés sur les étiquettes de VR.

V~ : Tension CA

V~ : Tension CA

TRIPP·LITE
