| Tipo de dispositivo | Inversor/Cargador |
| Marca | Tripp Lite |
| Modelo | APSX3024SW |
| Tensión de entrada CC | 24 V CC |
| Tensión de salida CA | 230 V CA (ajustable por DIP) |
| Potencia de salida continua | 3000 W |
| Forma de onda | Onda sinusoidal pura |
| Frecuencia de salida | 50/60 Hz seleccionable |
| Tiempo de transferencia | 1/2 ciclo o 1 ciclo ajustable |
| Corriente de carga de batería | 23 A (baja) o 90 A (alta) seleccionable |
| Tipos de batería compatibles | Gel/AGM (sellada) o celda húmeda (ventilada) |
| Función OverPower | Hasta 150% de la potencia nominal durante 1 a 60 minutos |
| Función DoubleBoost | Hasta 200% durante 10 segundos |
| Protecciones | Sobrecarga, sobrecalentamiento, descarga excesiva, sobretensión de batería |
| Conexiones | Bornes CC, regleta de terminales CA, conector de control remoto, sensor de temperatura de batería, arrancador de generador |
| Garantía | 2 años limitada |
Preguntas frecuentes - APSX3024SW Tripp Lite
Preguntas de los usuarios sobre APSX3024SW Tripp Lite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Inversor en formato PDF gratis! Encuentra tus instrucciones APSX3024SW - Tripp Lite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. APSX3024SW de la marca Tripp Lite.
MANUAL DE USUARIO APSX3024SW Tripp Lite
Manual del Propietario
Inversores / Cargadores APSX de CD a CA de Onda Sinusoidal Pura
Modelos: APSX3024SW, APSX6048VRNET
Introducción 14
Instrucciones de Seguridad Importantes 14
Identificación de las Características 15
Operación 16
Configuración 17
Selección de la Batería 20
Conexión de la Batería 21
Conexión de entrada/salida de CA 22
Entrada de Generador de CA 22
Servicio/Mantenimiento 23
Solución de Problemas 23
Garantía 24
English 1
Français 25
Русский 37
Copyright © 2019 Tripp Lite.Todos los derechos reservados. Isobar ^® es una marca registrada de Tripp Lite.
Introducción
iFelicitaciones! Usted compró el Inversor/Cargador más avanzado y lleno de funciones diseñado como fuente de energía alternativa durante fallas de la energía de la red pública. Los Inversores/Cargadores APS de Tripp Lite mantienen su equipo constantemente encendido y productivo a través de todos los problemas de energía de la red (apagones, reducciones de tensión y sobretensiones) invirtiendo automáticamente la energía CD de las baterías, proporcionadas por el usuario, a energía CA. La supresión de sobretensiones integrada proporciona un nivel adicional de protección al equipo. Cuando se cuenta con energía suministrada por la red pública, los inversores/cargadores APS automáticamente pasan energía a su equipo mientras, al mismo tiempo, recargan el banco de baterías conectado. Los inversores/cargadores APS son la alternativa silenciosa para los generadores de combustible durante aplicaciones de respaldo de emergencia iSin tener que soportar humo, combustible ni ruido! Usted obtiene electricidad CA en el lugar y la hora que la necesite.
Instrucciones de Seguridad Importantes
¡IGUARDE ESTAS INSTRUCCIONES!
Este manual contiene instrucciones y advertencias importantes que deben seguirse durante la instalación, el funcionamiento y el almacenamiento de todos los Inversores/Cargadores de Tripp Lite.
Advertencias de ubicación
- Instale su Inversor/Cargador en una ubicación o compartimiento que minimice la exposición al calor, polvo, luz solar directa y humedad.
- Aunque su Inversor/Cargador es resistente a la humedad NO es a prueba de agua. El inundar la unidad con agua causará un corto circuito y podría causar lesiones personales debidas a descarga eléctrica. Nunca sumerja la unidad y evite cualquier área en donde se pueda acumular agua estancada. La instalación se debe hacer en el sitio más seco posible.
- Deje un mínimo de 50 mm de holgura al frente y en la parte posterior del Inversor/Cargador para una ventilación adecuada. Mientras más alta sea la carga conectada, mayor calor generará la unidad.
- No coloque el Inversor/Cargador cerca de medios de almacenamiento magnéticos, podría causar corrupción de datos.
- No instale cerca de materiales, combustible o químicos inflamables.
- No Instale la unidad con el panel frontal o trasero orientado hacia abajo (en cualquier ángulo). Si la instala de esta manera inhibirá gravemente la capacidad de enfriamiento interno de la unidad, lo que eventualmente provocará daños en el producto no cubiertos por la garantía.
- Instale su Inversor Cargador ANTES de la conexión de la batería de CD y la alimentación de CA. La omisión al seguir estas instrucciones puede conducir a lesiones personales y/o daño al Inversor/Cargador y los sistemas conectados.
Advertencias sobre la Conexión de la Batería
- La batería debe conectarse antes de operar el Inversor/Cargador.
- Los sistemas de baterías múltiples deben componerse de baterías de voltaje, edad, capacidad en amp-hora y tipo idénticos.
- Si las baterías no se mantienen bien ventiladas, puede acumularse hidrógeno explosivo cerca de las mismas, las baterías no deben instalarse en compartimientos sin ventilación. De manera ideal, cualquier compartimiento debe tener alguna ventilación al aire exterior.
- Durante la conexión final de las baterías pueden producirse chispas. Observe siempre la polaridad correcta al conectar las baterías.
- No permita que algún objeto haga contacto entre las dos terminales de entrada de CD. No ponga en corto o puentee estas terminales entre sí. Puede causarse una lesión personal severa o daño a la propiedad.
Advertencias sobre la Conexión de Equipos
- No se recomienda usar este equipo en aplicaciones de mantenimiento artificial de vida, donde se puede esperar razonablemente que su falla cause la falla del equipo de mantenimiento de vida o que afecte de manera importante su seguridad o eficiencia. No use este equipo en presencia de mezclas anestésicas inflamables con aire, oxígeno u óxido nitroso.
- Conecte su Inversor/Cargador directamente a una fuente de energía CA adecuadamente conectado a tierra. No enchufe la unidad a sí misma, dañará el dispositivo y anulará la garantía.
- La oreja de conexión a tierra principal debe conectarse a tierra con un cable de 3.15 mm de diámetro (8 AWG) mínimo.
Advertencias de Operación
- Su Inversor/Cargador no requiere rutina de mantenimiento.No abra el dispositivo bajo ninguna circunstancia.No tiene partes internas que el usuario pueda reparar.
- Dentro del Inversor/Cargador existen voltajes potencialmente letales mientras estén conectados el suministro de las baterías y/o la alimentación CA. Por lo tanto deben desconectarse la alimentación de batería y la alimentación de CA durante cualquier trabajo de mantenimiento.
- No conecte o desconecte las baterías mientras el Inversor/Cargador esté operando en modo de inversor o cargador. El Interruptor del Modo de Operación debe estar en la posición OFF. Puede ocasionarse un arco peligroso.

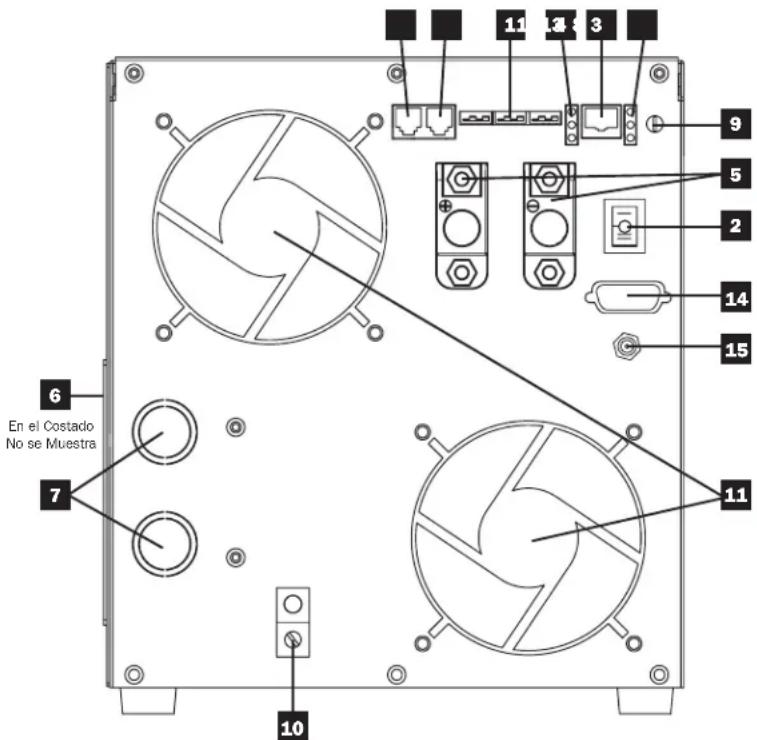

Identificación de las Características
1 Interruptores DIP de Configuración: Optimice la operación del Inversor/Cargador dependiendo de su aplicación. Para instrucciones vea la sección de Configuración.
2 Interruptor (Selector) de Modo de Operación: Controla la operación del Inversor/Cargador. La posición de "AUTO/REMOTE" asegura que su equipo reciba energía CA constante sin interrupción. También activa el Inversor/Cargador para ser monitoreado en forma remota con un módulo remoto opcional (modelo APSRM4 de Tripp Lite, se vende por separado). La posición de "CHARGE ONLY" permite que sus baterías regresen a carga completa más rápido apagando el inversor, lo que suspende la descarga de la batería. La posición "OFF" desactiva la unidad (incluyendo su salida de CA). Para instrucciones vea la sección de Operación.
3 Luces del Indicador de Operación: Las señales intuitivas "tipo semáforo" muestran cuando el Inversor/Cargador está operando desde la alimentación de CA o la energía CD de la batería. También le advierten si la carga del equipo conectado es demasiado alta. Para instrucciones sobre la lectura de las luces indicadoras, vea la sección de Operación.
4 Luces del Indicador de Batería: Las señales intuitivas "tipo semaforo" muestran el nivel de carga aproximado de su batería. Para instrucciones sobre la lectura de las luces indicadoras, vea la sección de Operación.
5 Terminales de Energía de CD: Conecte las terminales de su batería. Para las instrucciones de conexión, vea la sección de Conexión de Bateria.
6 Tira de Terminales de Cableado de Entrada/Salida de CA (Panel de Acceso): Conecta con seguridad el Inversor/Cargador al sistema de suministro eléctrico de la instalación. Para las instrucciones de conexión, vea la sección de Conexión de Entrada/Salida de CA.
7 Accesps para Conductos de Entrada/Salida de CA
8 Conector del Módulo de Control Remoto Permite el monitoreo y control remoto con un módulo opcional (modelo APSRM4 de Tripp Lite, se vende por separado. Consulte el manual del propietario del módulo remoto para ver las instrucciones de conexión.
9 Control del Conservador de Carga de la Batería (Detección de Carga): Conserva la energía de la batería seleccionando el nivel de carga baja al que el Inversor/Cargador se apaga automáticamente. Para instrucciones vea la sección de Configuración.
10 Pestaña de Conexión Principal a Tierra: Conecta correctamente a tierra el Inversor/Cargador. Para las instrucciones de conexión, vea la sección de Conexión de Bateria.
1.1 Ventiladores de Enfriamiento Controlados por Termostato: Ventiladores silenciosos y eficientes regulan la temperatura interna y prolongan la vida útil del equipo. Los ventiladores funcionan a una velocidad variable, dependiendo de la temperatura y carga.
12 Conector de Arranque Remoto del Generador: Enciende y apaga automáticamente el generador basado en el voltaje de la batería. Use con cable suministrado por el usuario. Para más información, consulte la sección de Configuración.
1.3 Conexión de Detección Remota de Temperatura de la Batería: Prolonga la vida de la batería ajustando la carga basado en la temperatura de la batería. Póngase en contacto con Tripp Lite para obtener el cable opcional de detección de temperatura. Consulte la sección de Configuration para obtener más información.
14 Conector de Comunicación Serial RS-232 (APSX6048VRNET únicamente): Puede usarse para conectar un módulo externo de administración (modelo SNMPWEBSOLOHV de Tripp Lite) para monitorear en forma remota su Inversor/Cargador.
15 Conector de Alimentación de CC (APSX6048VRNET únicamente): Alimenta independientemente al módulo de administración de red/SNMP (Modelo SNMPWEBSOLOHV de Tripp Lite) sin el uso de un tomacorrientes de CA.
Modos del Interruptor
Después de configurar, instalar y conectar su Inversor/Cargador, usted puede operarlo conmutando entre los siguientes modos de funcionamiento según convenga a su situación:
AUTO/REMOTE: Cambie a este modo cuando necesite energía CA constante y sin interrupción para aplicaciones y equipo conectado. El Inversor/Cargador continuará suministrando energía CA al equipo conectado y cargando sus baterías conectadas mientras esté presente energía CA de la red o de generador.Ya que el inversor está encendido (pero en espera) en este modo, conmutará automáticamente a su sistema de batería para alimentar CA al equipo conectado en ausencia de una fuente de energía de la redpública/generador o en situaciones de alto/bajovoltaje."AUTO/REMOTE" activa también un módulo opcional de control remoto (modelo APSRM4 de Tripp Lite, se vende por separado) para funcionar cuando está conectado a la unidad.
CHARGE ONLY: Cambie a este modo cuando no esté usando dispositivos y equipo conectados a fin de conservar energía de la batería desactivando el inversor. El Inversor/Cargador continuará pasando energía de CA al equipo conectado y cargando sus baterías conectadas mientras esté presente energía CA de la red pública o de generador. Sin embargo, ya que el inversor está apagado, en este modo, no alimentará energía CA al equipo conectado en ausencia de una fuente deenergía de la red pública/generador o en situaciones de alto/bajovoltaje.
OFF: Cambie a este modo para apagar completamente el Inversor/ Cargador, evitando que el inversor descargue energía de las baterías y evitando el paso de energía CA al equipo conectado o la carga de las baterías. Use este interruptor para reestablecer automáticamente la unidad si se apaga debido a sobrecarga o sobrecalentamiento. Retire primero la carga excesiva o permita que la unidad se enfríe lo suficiente (aplicable a su situación). Cambie a "OFF", entonces regrese a "AUTO/REMOTE" o "CHARGE ONLY" según desee. Si la unidad no se reestablece, retire más carga o deje que la unidad se enfríe más y reintente.
Nota: El módulo opcional de control remoto (APSRM4) sólo reestablecerá sobrecargas
Luces Indicadoras
Su Inversor/Cargador (así como un Módulo opcional de control remoto de Tripp Lite, se vende por separado) está equipado con un juegogrupo de luces indicadores sencillo, intuitivo y amigable. Estas señales “tipo semáforo” fáciles de recordar le permitirán conocer de un vistazo la condición de carga de sus baterías, así como averiguar detalles y condiciones de falla.
LINE (alimentación) Indicador Verde: Si el selector de modo de operación está en "AUTO/REMOTE", esta luz ENCENDERÁ CONTINUAMENTE cuando su equipo conectado esté recibiendo energía CA continua suministrada desde la red del servicio público o un generador.
Si el selector del modo de operación está en to "CHARGE ONLY", esta luz DESTELLARÁ para advertirle que el inversor de la unidad está apagado y NO suministrará energía CA en ausencia de una fuente de energía de la red del servicio público o generador o en condiciones de alto o bajo voltaje.
INV (Inversión) Indicador Verde: Esta luz ENCENDERÁ CONTINUAMENTE cuando el equipo conectado esté recibiendo energía CA invertida suministrada por la batería (en ausencia de una fuente de energía de la red pública o generador o en situaciones de alto o bajo voltaje). Esta luz estará apagada cuando la energía CA esté alimentando la ca DESTELLARÁ para advertirle si la carga es inferior a la Conservador de Carga de la Batería (Detector de Carga
LOAD (Carga) Indicador Rojo: Esta luz roja ENCENDERÁ CONTINUAMENTE cuando el inversor esté funcionando y la energía demandada por las aplicaciones y equipos instalados exceda el 100% de la capacidad de carga. La luz DESTELLARÁ para advertirle cuando el inversor se apague debido a una sobrecarga o sobrecalentamiento severo. Si esto ocurre, coloque el selector de modo en "OFF"; reduzca la sobrecarga y deje que la unidad se enfríe. Usted puede cambiar el selector de modo a "AUTO/REMOTE" o "CHARGE ONLY" después de haberse enfriado adecuadamente. Esta luz estará apagada cuando la energía CA esté alimentando la carga.

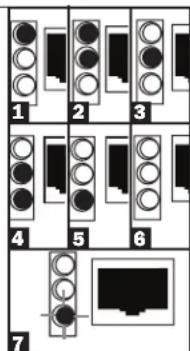

Luces Indicadoras de BATTERY (Batería): Estas tres luces encenderán en diversas secuencias para mostrar el nivel de carga aproximado de su banco de baterías conectado y le avisará de dos condiciones de falla:
Nivel de Carga Aproximado de la Batería\*
Indicador Encendido Capacidad de Batería (Cargando/Descargando)
1 Verde 91%-Llena
2 Verde y Amarillo 81%-90%
3 Amarillo 61%–80%
4 Amarillo y Rojo 41%–60%
5 Rojo 21%-40%
6 Las tres luces
apagadas 1%-20%
7 Rojo destellando 0% (Inversor apagado)
* Los niveles de carga listados son aproximados. Las condiciones reales varían de acuerdo con la condición y carga de la batería.
Indicador Encendido Condición de Falla
1 Las tres luces Descarga excesiva destellan lento* (Inversor apagado)
2 Las tres luces Sobrecarga
destellan rápido** (Cargador apagado)
*Aproximadamente 1/2 segundo encendido, 1/2 segundo apagado.Consulte la sección de Solución de Problemas.**Aproximadamente 1/4 segundo encendido, 1/4 segundo apagado.Puede indicar también que existe una falla del cargador.Consulte la sección de Solución de Problemas.
Reestablecimiento de su Inversor/Cargador para Reestablecer la Energía CA
Su Inversor/Cargador puede cesar de alimentar energía de CA o carga de CD a fin de protegerse de sobrecargas o proteger su sistema eléctrico. Para reestablecer el funcionamiento normal:
Reestablecimiento de Sobrecarga: Cambie el selector de modo a "OFF" y retire algo de la carga conectada (p.e.:apague algunos de los dispositivos de CA que descargan energía lo que puede haber causado la sobrecarga de la unidad). Espere un minuto, entonces cambie el selector de modo nuevamente a "AUTO/REMOTE" o "CHARGE ONLY."
Configuración

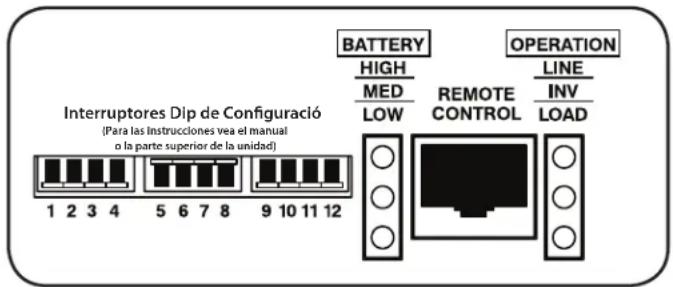

Calibración de los Interruptores DIP de Configuración
Usando una herramienta pequeña, ajuste los interruptores DIP de configuración (localizados en el panel frontal de su unidad, ver diagrama) para optimizar la operación del Inversor/Cargador dependiendo de su aplicación. Advertencia:Asegúrese de que la unidad esté apagada antes de cambiar la configuración de los interruptores DIP.
Sin Uso
Selecciona Tiempo de Transferencia de Relevador para Conectar a Línea - OPCIONAL
Tiempo de transferencia Posición del Interruptor
Tiempo de transferencia de 1/2 ciclo. Arriba
Tiempo de transferencia de 1 ciclo. Abajo (ajuste de fábrica)
Nota: El tiempo de transferencia predeterminada del Inversor Cargador es de un ciclo, lo que proporciona protección óptima para cargas estándar en áreas con apagones frecuentes. Si utiliza el Inversor/Cargador para respaldar computadoras u otras cargas de equipo electrónico sensible, coloque el tiempo de transferencia en 1/2 ciclo (selector #2 arriba) para asegurar operación Ininterrumpida al cambiar el Inversor/Cargador a energía de batería.
Selecciona Frecuencia - REQUERIDO Frecuencia Posición del Interruptor
60 Hz Arriba
50 Hz Abajo (ajuste de fábrica)
Selecciona Tensión de Línea - REQUERIDO ólo modelo APSX6048VRNET)
Tensión Posición del Interruptor
208 VCA Arriba
230 VCA Abajo (ajuste de fábrica)
Selecciona el ajuste de Amperaje del Cargador de Batería
PRECAUCIÓN: Al cambiar a un ajuste de Amperaje de Carga Alto [High Charge Amp], el usuario debe asegurar que la capacidad en amp hora de su sistema de batería exceda la corriente del ajuste High Charge Amp o las baterías pueden dañarse o degradarse.
Cargador de Batería Posición del Interruptor
Amperaje de Carga Arriba (ajuste bajo (23A) de fábrica)
Amperaje de Carga Abajo Alto (90A)
Cambie Este interruptor DIP a la posición de abajo por 3 segundos para iniciar el proceso de ecualizado del estado de carga de las celdas de su batería sobrecargando por tiempo limitado todas las celdas. Esto puede extender la vida útil de algunos tipos de baterías; consulte al fabricante de sus baterías para determinar si éstas pueden beneficiarse de este proceso. El proceso de ecualizado de carga es automático; una vez iniciado, puede detenerse solamente retirando la energía de alimentación.
Procedimiento de Ajuste
- Mueva a la posición "Equalize" (ABAJO) por 3 segundos.
- Mueva a la posición “Reset” (ARRIBA) y déjelo así. Esta es la posición predeterminada. PRECAUCIÓN: No deje el interruptor DIP #6 en la posición abajo después de iniciado el proceso. La ecualización de carga de la batería debe realizarse sólo con apego estricto a las instrucciones y especificaciones del fabricante de la batería.
Carga de la Batería Posición de Interruptor
| Reset | Arriba (ajuste de fábrica) |
| Equalize | Abajo (3 segundos) |
8 Selecciona Repartir Corriente de Entrada CA- OPCIONAL
(Sólo el modelo APSX3024SW; el modelo APSX6048VRNET opera sólo en modo "Most Limiting" [Más Limitado])
Su Inversor/Cargador cuenta con un cargador de batería de alta salida que puede usar una cantidad significativa de energía CA de su instalación o generador al cargar a su tasa máxima. Si su unidad está alimentando a su tasa máxima de energía CA a sus cargas eléctricas pesadas conectadas al mismo tiempo que se presenta esta carga alta, el interruptor automático de alimentación puede dispararse, causando el apagado completo del paso de la corriente de alimentación.
Configuración
Para reducir el riesgo de disparar este interruptor automático, todos los Inversores/Cargadores se pre-ajustan para limitar automáticamente la corriente de entrada como se describe en "Más Limitado" más abajo. Si su unidad está equipada con los interruptores DIP 7 y 8, deben usarse para seleccionar otras calibraciones de repartir corriente de alimentación CA. Verifique que el cableado de alimentación CA sea de un calibre adecuadopara la corriente más alta que resulte al usar los otros ajustes.
Selecciona Cargador de Batería – Puntos de Límite
"Más Limitado" (#7 y #8 Arriba): La limitación del cargador tiene efecto al momento que se aplica la carga CA; la salida del cargador desciende gradualmente desde salida total cuando no hay carga CA pasando a sin salida a carga plena (ajuste de fábrica).
"Menos Limitado" (#7 Arriba y #8 Abajo): limitación del cargador inicia cuando el Inversor/Cargador alcanza el 33% de su especificación de carga. La salida del cargador desciende gradualmente desde salida completa al 33% de la especificación de Cargador a alrededor del 33% de la salida total
"Minimamente Limitada" (#7 Abajo y #8 Arriba): La limitación del cargador inicia cuando el Inversor/Cargador alcanza el 66% de su especificación de carga. La salida del cargador desciende gradualmente desde salida completa al 66% de la especificación Cargador a alrededor del 66% de la salida to
"No Limitado" (#7 y #8 Abajo): La no limitación del cargador ocurre a cualquier tasa de carga.
Operación a 230V (APSX3024SW)
9 10 Selecciona el Punto de Voltaje Bajo de la Alimentación en VCA para Cambiar a Batería – OPCIONAL*
| Voltaje Posición del Interruptor 9, 10 | ||||
| 180 VCA | Arriba, Arriba | 9 | 10 | 11 |
| 170 VCA | Arriba, Abajo | 9 | 10 | 11 |
| 160 VCA | Abajo, Arriba | 9 | 10 | 11 |
| 150 VCA | Abajo, Abajo (ajustede fábrica) | 9 | 10 | 11 |
11 Selecciona el Punto del VoltajeAlto de la Alimentación en VCA para Cambiar a Batería – OPCIONAL*
Voltaje Posición del Interruptor
270 VAC Arriba 260 VAC Abajo (ajuste de fábrica)
Operación a 208V (modelo APSX6048VRNET con Interruptor #4 en la posición "Arriba")
9 10 Seleccione el Punto de Voltaje Bajo VAC para Cambiar aBatería - OPCIONAL* Voltaje Posición del Interruptor 9, 10
| 175 VCA Arriba, Arriba | 9 | 10 | 11 | 12 |
| 165 VCA Arriba, Abajo | 9 | 10 | 11 | 12 |
| 175 VCA Abajo, Arriba | 9 | 10 | 11 | 12 |
| 165 VCA Abajo, Abajo (ajustede fábrica) | 9 | 10 | 11 | 12 |
1.1 Selecciona el Punto de Voltaje Bajo de Alimentación en VCA para Cambiar a Batería – OPCIONAL* Voltaje Posición del Interruptor
245 VCA Arriba 235 VCA Abajo (ajuste de fábrica)
Operación a 230V (modelo APSX6048VRNET con Interruptor #4 en posición "Abajo")
9 10 Seleciona el Punto de Voltaje Bajo de Alimentación en VCA para Cambiar a Batería Voltaje Posición del Interruptor 9, 10
| 180 VCA Arriba, Arriba | 9 | 10 | 11 | 12 |
| 170 VCA Arriba, Abajo | 9 | 10 | 11 | 12 |
| 180 VCA Abajo, Arriba | 9 | 10 | 11 | 12 |
| 170 VCA Abajo, Abajo (ajuste de fábrica) | 9 | 10 | 11 | 12 |
11 Selecciona el Punto Alto de Tensión de Alimentación en VCA para Cambiar a Batería – OPCIONAL*
Voltaje Posición de Interruptor
270 VCA Arriba 260 VCA Abajo (ajuste de fábrica)
* La mayoría de sus aplicaciones y equipos conectados funcionarán adecuadamente cuando su Inversor/Cargador esté en el Punto Alto de Tensión de CA de Alimentación se deja en la calibración de fábrica. Como sea. Si la unidad conmuta frecuentemente a energía de batería debido a oscilaciones momentáneas de tensión alta/baja de alimentación que pueden tener poco efecto en la operación del equipo, usted puede descar cambiar estas calibraciones. Aumentando el Punto de Tensión Alta de CA y/o reduciendo el Punto de Tensión Baja de CA, usted reducirá el número de veces que su unidad conmuta a batería debido a las oscilaciones de tensión.
Configuración
12 Selecciona Tipo de Batería - REQUERIDO
PRECAUCIÓN: La calibración del interruptor DIP de Tipo de Batería debe coincidir con el tipo de baterías que conecte o sus baterías se degradarán o dañarán después de un período de tiempo. Consulte “Selección de Batería” para obtener más información.
Tipo de Batería Posición de Interruptor
Batería AGM/Celda de Gel (Sellada) Arriba
Batería de Celda Húmeda (Ventilada) Abajo (ajuste de fábrica)
Configuración de Control del Conservador de Carga de la Batería (Detección de Carga) - OPCIONAL
A fin de ahorrar energía de la batería, el inversor de la unidad se apaga automáticamente en ausencia de demanda de energía de aplicaciones o equipo conectados (la carga eléctrica). Cuando el Inversor/Cargador detecta una carga, enciende automáticamente su función de inversor. Los usuarios pueden elegir la carga mínima que el inversor/Cargador detectará ajustando el Control del Conservador de Carga de la Batería (ver diagrama). Usando una herramienta pequeña, girar el control en sentido de las manecillas del reloj a la carga mínima que se detectará, hará que el inversor encienda para cargas más pequeñas. Cuando el control se gire completamente en sentido de las manecillas del reloj, el inversor operará aún si no hay carga. Girar el control en sentido opuesto a las manecillas del reloj para aumentar la carga mínima que se detectará, causará que el inversor permanezca apagado hasta que se alcance una nueva carga mínima.
Nota: El ajuste de fábrica para el control es completamente en sentido de las manecillas del reloj. Como sea, basado enel umbral de la carga a la que desea que responda el inversor, deberá ajustar el control en sentido opuesto a las manecillas del reloj para reducir su sensibilidad hasta que el inversor se active sólo cuando las aplicaciones y equipo conectados estén realmente en uso.
Conexión del Control Remoto - OPCIONAL
La unidad cuenta con un conector tipo telefónico de 8 conductores en el panel frontal para usarlo con un módulo opcional de control remoto (modelo APSRM4 de Tripp Lite, se vende por separado). El módulo remoto permite que el Inversor/Cargador se instale en un compartimiento o gabinete oculto mientras funciona convenientemente desde una posición remota. Vea las instrucciones empacadas con el módulo de control remoto.
Conexión del Cable de Detección de Temperatura de la Batería - OPCIONAL
(Póngase en contacto con Tripp Lite para obtener el cable opcional de detección de temperatura).
La función de detección de temperatura de la batería prolonga la vida de la misma ajustando el nivel de voltaje de carga flotante basado en la temperatura de la batería. Conecte el cable sensor (el cable tiene un conector estilo RJ en un extremo y un sensor en el otro) al conector estilo RJ ubicado en el panel frontal del Inversor/Cargador etiquetado "RMT BATT TEMP." Con cinta eléctrica o para ductos proporcionada por el usuario, sujete el sensor al costado de la batería por debajo del nivel del electrolito. Asegúrese de que nada, ni siquiera cinta, quede entre el sensor y el costado de la batería. Para evitar lecturas falsas debidas a temperatura ambiente, de ser posible, coloque el sensor entre baterías y alejado de fuentes de calor o frío extremo. Si no se utiliza el cable del sensor, el Inversor/Cargador cargará de acuerdo con su valor por defecto (25° C).

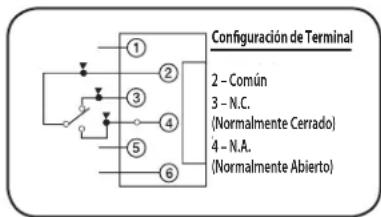

Conexión de Arrancador Automático del Generador — OPCIONAL
Conecte el conector modular tipo RJ en el panel frontal etiquetado "RMT GEN START" para encender/apagar el mecanismo de encendido del generador con el cable suministrado por el usuario (ver Diagrama de Configuración de Terminales). Una vez instalada, la interfaz permitirá que el Inversor/Cargador encienda automáticamente un generador separado cuando los niveles de voltaje de la batereía estén bajos y lo apague cuando los niveles de voltaje de la batería estén altos.
Conecte el Módulo de Administración SNMP/Web Externo —OPCIONAL
(Para el accesorio módulo de administración SNMP/Web externo opcional, póngase en contacto con Tripp Lite).
El módulo de administración SNMP/Web (Tripp Lite modelo SNMPWEBSOLOHV) permite al usuario monitorear y controlar en forma remota al inversor/cargador. Usando el cable serial estándar, suministrado, con el SNMPWEBSOLOHV, conecte un extremo al puerto de accesorios etiquetado "UPS/APS" en el SNMPWEBSOLOHV y el otro extremo al puerto serial DB9 localizado en el panel frontal del Inversor/Cargador.
Conecte el Conector de Energía de 12V CD —OPCIONAL
El conector de energía de CD permite energizar al SNMPWEBSOLOHV directamente desde el Inversor/Cargador, eliminando la necesidad de un tomacorrientes de CA. Conecte un extremo del cable (incluido con el SNMPWEBSOLOHV) al puerto etiquetado "DC Power" en el SNMPWEBSOLOHV y conecte el otro extremo directamente en el Inversor/Cargador.
Selección de la Batería
Selección del Tipo de Batería
Seleccione baterías de “Ciclo Profundo” para disfrutar un rendimiento óptimo de su Inversor/Cargador. Son ideales baterías de construcción de celda húmeda (ventiladas) o de celdas de gel/AGM (selladas). También son aceptables baterías de 6 volts para carros de golf, de ciclo profundo marinas o de ciclo profundo 8D. Debe colocar el interruptor DIP de Tipo de Batería del Inversor/Cargador (para más información, consulte la sección de Configuración) para coincidir con el tipo de baterías que conecte o sus baterías se degradarán o dañarán después de un período de tiempo.
Haga Coincidir la Capacidad en Amp-Hora de la Batería con su Aplicación
Seleccione una batería o sistema de baterías que alimente a su Inversor/Cargador con el voltajeCD adecuado y la capacidad amphora apropiada para alimentar su aplicación. Aunque los Inversores/Cargadores son altamente eficientes en la inversión de DC a CA, sus capacidades nominales de salida están limitadas por la capacidad amp-hora total de las baterías conectadas más la salida de un alternador cuando se use alguno..
Ejemplo
- Paso 1) Determine la Potencia Total Requerida
Sume las especificaciones de potencia del equipo que conectará a su Inversor/Cargador. La especificación de potencia en Watts está anotada normalmente en los manuales del equipo o en las placas de identificación. Si su equipo está especificado en amperes, multiplique por el voltaje CA para estimar watts. (Ejemplo: un taladro requiere 2.8 amperes. 2.8 amps × 230 volts = 640 watts.)
Nota: Su Inversor/Cargador funcionará a mayores eficiencias alrededor del 75% - 80% de la especificación de placa.
Taladro de (1/2") 13mm
640W
Herramientas
Sierra Circular
+ 800W = 1440W
Aparatos y Equipos Electrónicos
Computadora
de Escritorio
Ventilador
Torre
con Monitor
540W
+ 150W
+ 500W
+ 250W
- PASO 2) Determine los Amperes CD de Batería Requeridos
Divida la potencia total requerida (del paso 1, arriba) entre el voltaje nominal de la batería para determinar los amperes CD requeridos.
$$ 1 4 4 0 \text { watts } \div 4 8 \mathrm{V} = 3 0 \text { Amps CD } $$
- PASO 3) Estime los Amp-Hora de la Batería Requeridos
Multiplique los amperes CD requeridos (del paso 2, arriba) por el número de horas que estima operar su equipo exclusivamente desde la batería antes de tener que recargarla con energía de CA de la red o generador. Compense la eficiencia multiplicando este número por 1.2. Esto le dará un estimado aproximado de cuantos amp-hora de energía de la batería (de una o varias baterías) debe conectar a su Inversor/Cargador.
Nota: Las especificaciones de amp-hora de la batería están dados normalmente para una tasa de descarga de 20 horas. Las capacidades reales en amp-hora son inferiores cuando las baterías se descargan a tasas más rápidas. Por ejemplo, baterías descargadas en 55 minutos proporcionan sólo 50% de su especificación en amp-hora, mientras que baterías descargadas en 9 minutos proporcionan únicamente 30% de su especificación en amp-hora.
30 Amps CD × 5 Hrs. De Respaldo
× 1.2 Tasa de Ineficiencia = 180 Amp-Hora
- PASO 4) Recarga Requerida Estimada para la Batería, Dada su Aplicación
Debe permitir que sus baterías se recarguen lo suficiente para reponer la carga perdida durante la operación del inversor o eventualmente agotará sus baterías. Para estimar el tiempo mínimo necesario para recargar sus baterías en función de su aplicación, divida los amp-hora de su batería (del paso 3, arriba) entre los amperes de de carga especificados de su Inversor/Cargador (23A ó 90A, dependiendo de la posición del interruptor #5).
180Amp-Hora ÷ 23 Amperes Especificados
del Inversor/Cargador = 7.8 Horas de Recarga
Conexión de la Batería
Conecte su Inversor/Cargador a sus baterías usando los procedimientos siguientes:
- Conexión de Cableado de CD: Aunque su Inversor/Cargador es un convertidor eléctrico de alta eficiencia, su capacidad especificada de salida está limitada por la longitud y calibre del cableado que va de la batería a la unidad. Use la longitud más corta y el mayor diámetro de cableado (máximo 9.3 mm de diametro (2/0 AWG)) para instalar las terminales de entrada de CD de su Inversor/Cargador. El cableado más corto y de mayor calibre reduce la caída de voltaje CD y permite la máxima transferencia de corriente. Su Inversor/Cargador es capaz de entregar potencias máximas de hasta el 200% de la salida continua especificada por breves períodos de tiempo. Cuando se opera continuamente equipo de consumo pesado bajo esas condiciones debe usarse cableado más grueso. Apriete las terminales de su Inversor/Cargador a aproximadamente 3.5 Newton-metro de torsión para crear una conexión eficiente y para evitar calentamiento excesivo en la conexión. El apriete insuficiente de las terminales puede anular su garantía. Vea la tabla abajo para el tamaño de cableado recomendado.
- Conexión de Fusible: Tripp Lite recomienda conectar su batería a las terminales de su Inversor/Cargador con cableado que incluya un fusible y bloque de fusible a no más de 450 mm de la batería. La especificación del fusible debe ser igual a la Especificación Mínima de Fusible de CD en la placa de identificación del Inversor/Cargador. Vea los diagramas de abajo para la colocación adecuada del fusible. El cable de la batería con el fusible no deben aterrizarse.
- Aterrizado de la Batería: El Inversor/Cargador operará correctamente con la terminal negativa de la batería o la terminal positiva de la batería conectada a tierra. También operará correctamente sin una conexión a tierra en cualquier terminal de la batería. Cualquier conexión a tierra de la batería debe hacerse directamente de la terminal de la batería a la tierra física
Longitud Máxima Recomendable de Cable de CC
| Diámetro del Cable (Calibre) | |||
| 8.3 mm (0 AWG) 9.3 | mm (2/0 AWG) | ||
| VCD Potencia | de Salida | Distancia Máxima desde la Batería hasta la Unidad | |
| 24V 3000W 13 m (42 pies) 16 m (52 pies) | |||
| 48V 6000W No use 32 m (105 pies) | |||
¡ADVERTENCIA!
- Siga los códigos y requerimientos eléctricos aplicables para el aterrizado de la batería.
- Nunca intente operar su Inversor/Cargador conectándolo directamente a la salida de un alternador en vez de una batería o banco de baterías.
- Observe la polaridad correcta en todas las conexiones de CD.
Conexión en Serie
En una conexión en serie, el voltaje nominal de entrada de su Inversor/Cargador debe coincidir con el número de baterías multiplicado por el voltaje. Por ejemplo, un Inversor/Cargador de 48V CD requiere cuatro baterías de 12V conectadas en serie (48 = 4 × 12) u ocho baterías de 6V conectadas en serie (48 = 8 × 6). Póngase en contacto con el soporte técnico de Tripp Lite para asistencia sobre conexiones adicionales en paralelo, serie o serie/paralelo.
note bottom of D Conexión de Bateryas Múltiple (Serie)

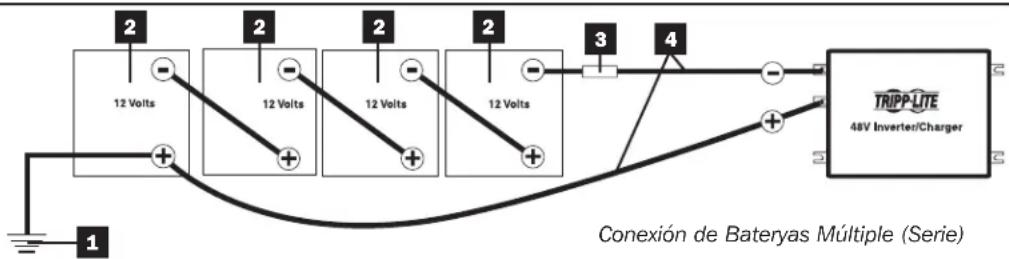

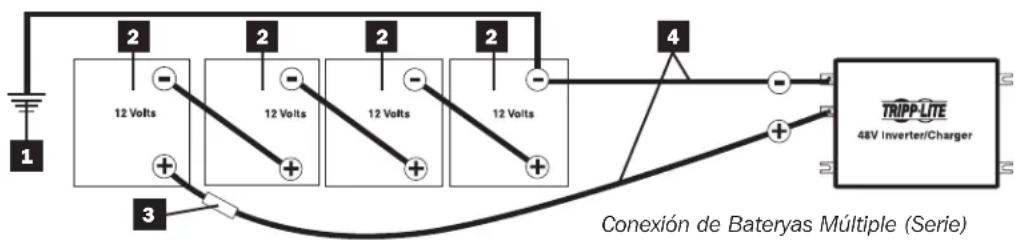

La figura abajo ilustra un Inversor/Cargador de 48V con un sistema de baterías aterrizado en el negativo usando baterías de 12V.
1 Conexión a Tierra
2 Batería
3 Fusible y Bloque de Fusibles
Aprobado de Agencia (instalado dentro de 450 mm de la batería)
4 Cableado de diámetro grande, diámetro máximo 9.3 mm (2/0 AWG) para instalar en terminales.
Conexión de entrada/salida de CA
Para evitar sobrecarga de su Inversor/Cargador, asegúrese de hacer coincidir los requerimientos de potencia del equipo que planea operar en cualquier momento (sumando los Watts totales) con la capacidad de potencia de salida del modelo de su Inversor/Cargador. Al calcular los requerimientos de potencia de su equipo, no confunda las especificaciones de potencia "continua" con potencia "máxima". La mayoría de los motores eléctricos requieren potencia adicional al arranque (potencia "máxima") que la requerida para operar continuamente después del arranque, algunas veces más del 100% adicional. Algunos motores, como en refrigeradores y bombas, arrancan y encienden intermitentemente de acuerdo con la demanda, requiriendo potencia "máxima" en muchas ocasiones impredecibles durante la operación.
- Aterrizado del Gabinete
Conecte directamente la Pestaña de Conexión a Tierra a una tierra física usando un cable de 3.15 mm de diámetro 8 AWG o mayor. Vea la sección de Identificación de Características para ubicar la Pestaña de Conexión a Tierra en su modelo específico de Inversor/Cargador.
- Funciones OverPower™ y DoubleBoost™
Los inversores/Cargadores de Tripp Lite entregan hasta 150% de la potencia especificada en placa por 1-60 minutos (OverPower) y hasta 200% por 10 segundos (DoubleBoost) bajo condiciones ideales de batería y temperatura*, proveyendo una amplia reservapara soportar herramientas y equipo.
* Para mejores resultados, utilice OverPower por tan poco tiempo como sea posible, asegure que el banco de baterías y el cableado sean capaces de proporcionar el voltaje nominal completo bajo carga y permita que el Inversor/Cargador se enfríe completamente antes y después de la utilización de OverPower.
Advertencia.Consulte a un electricista calificado y siga todos los códigos y requerimientos eléctricos aplicables para conexiones cableadas.Desconecte la alimentación de CA y CD antes de realizar el cableado. Debe proveerse protección contra sobrecorriente de acuerdo con los códigos eléctricos locales y/o nacionales.Para las especificaciones de corriente de entrada y salida, refiérase a la placa de identificación de la unidad.Use cables con una especificación mínima de temperatura de 90° C. Debe proveerse un dispositivo de desconexión fácilmente visible y adecuado.La omisión en conectar adecuadamente a tierra física su Inversor/Cargador puede causar un peligro de descarga eléctrica letal.

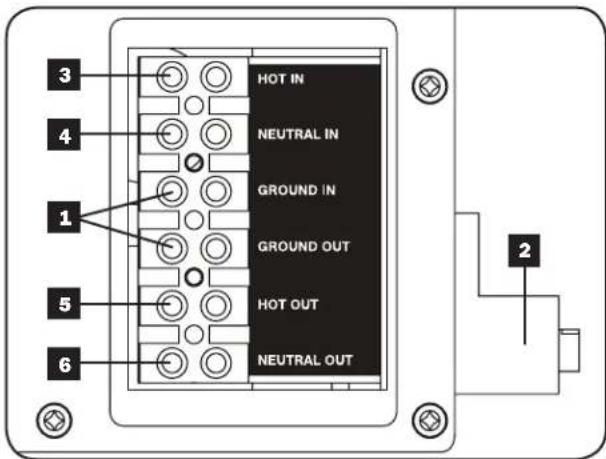

Retire los tornillos y la placa de cubierta de la terminal de cableado. Retire las cubiertas de los accesos más cercanos a la fuente eléctrica deseada y a su equipo. Instale conductos de 13 mm (0.5 pulgadas) de diámetro (suministrados por el usuario) en los accesos y pase los cables a través de ellos. Conecte los conductos entre sí con la conexión de tierra suministrada.
Aterrizado\*
- Conecte los cables de aterrizado de entrada y salida a las terminales de tierra [GROUND OUT y GROUND IN] 1.
- Conecte el poste de tierra Principal 2 a la tierra física.
Entrada CA
- Conecte el cable vivo entrante a la terminal viva de entrada[HOT IN]3.
- Conecte el cable neutro entrante a la terminal neutra de entrada[NEUTRAL IN] 4.
Salida CA
- Conecte el cable vivo saliente a la terminal viva de salida [HOT OUT] 5.
- Conecte el cable neutro saliente a la terminal neutra de salida [NEUTRAL OUT] 6.
Recoloque la cubierta y apriete los tornillos.
Si el conducto de entrada contiene sólo dos cables, (vivo y neutro), el conducto de entrada debe unirse al poste de tierra principal en la unidad. En cualquier caso, el conducto de entrada debe unirse a la tierra física y el conducto de entrada debe un
El Inversor/Cargador está diseñado para proporcionar energía de servicio pesado a la carga de salida de CA y la carga de la batería de CD simultáneamente. La cantidad de potencia adicional requerida es determinada por la calibración de los interruptores DIP de Repartición de Corriente CA de Entrada (interruptores 7 y 8 – vea la sección de Configuración para la calibración de los interruptores). La especificación mínima recomendada de VA para el generador de CA se muestra en la tabla abajo.
Especificación Mínima Recomendada de VA de Generador de CA
| Repartición de Corriente CA de Entrada APSX3024SW APSX6048VRNET | ||
| Mayormente Limitada 3750VA 7500VA | ||
| Menos Limitada 4900VA N/D | ||
| Minimamente Limitada | 6000VA N/D | |
| No Limitada 7200VA N/D |
Nota: Si la carga de CA aplicada es significativamente inferior a la especificación de salida del Inversor/Cargador, puede usarse un generador de menor tamaño ajustando el interruptor DIP del cargador de batería en la calibración de baja corriente de CD. La especificación mínima recomendada de VA para el generador de CA será entonces los VA necesarios para el cargador (1100 VA para APSX3024SW ó 2000 VA para APSX6048VRNET) más los VA requeridos por la carga.
Servicio
Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Tripp Lite también pone a disposición una variedad de garantías extendidas y programas de servicio en el sitio. Para obtener más información sobre mantenimiento, visite www.triplite.com/support. Antes de enviar el producto a mantenimiento, siga estos pasos:
- Revise los procedimientos de instalación y operación descritos en este manual para asegurarse de que el problema de servicio no se origina en una mala comprensión de las instrucciones.
- Si el problema continúa, no se comunique ni devuelva el producto al distribuidor.En su lugar, visite www.tripplite.com/support.
- Si el problema requiere servicio, visite www.triplite.com/support y haga clic en el enlace Devolución de Productos. Aquí puede solicitar un número de autorización de devolución de Mercancía (RMA), que es necesario para el servicio. En este simple formulario en línea se le pedirá el modelo y números de serie de su unidad, junto con otra información general sobre el comprador. El número RMA y las instrucciones para el envío se le enviarán por correo electrónico. Esta garantía no cubre ningún daño (directo, indirecto, especial o consecuencial) que el producto sufra durante el envío a Tripp Lite o un centro de servicio autorizado por Tripp Lite. Los productos que se envían a Tripp Lite o un centro de servicio autorizado por Tripp Lite debe tener prepagos los cargos de envío. Escriba el número RMA en el exterior del paquete. Si el producto se encuentra dentro del período de garantía, adjunte una copia del recibo de venta. Envíe el producto para servicio a través de un transportador asegurado a la dirección que se le proporcione cuando solicite el RMA.
Mantenimiento
Su Inversor/Cargador no requiere mantenimiento y no contiene partes que pueda reparar o reemplazar el usuario, pero debe mantenerse siempre seco. Compruebe, limpie y apriete periódicamente todas las conexiones de cables según se necesite, Tanto en la unidad como en la batería.
Solución de Problemas
Pruebe estas soluciones para problemas comunes de Inversor/Cargador antes de llamar a servicio.Llame al Servicio al Cliente de Tripp Lite antes de regresar su unidad para servicio
| SÍNTOMA PROBLEMAS CORRECCIONES | ||
| No hay salida de CA (Todas las luces indicadoras apagadas) | La unidad no está conectada al suministro de energía de la red pública. | Conecte la unidad al suministro de energía. |
| El Selector del Modo de Operación está en “OFF” y hay entrada de CA. | Coloque el Selector de Modo de Operación en “AUTO/REMOTE” o “CHARGE ONLY”. | |
| Esto es normal cuando el Selector de Modo de Operación está en “CHARGE ONLY” y no hay entrada de CA. | No se necesita corrección.La salida de CA regresará cuando regrese la entrada de CA.Si requiere salida de CA, coloque el Selector de Modo de Operación en “AUTO/REMOTE”. | |
| La unidad se ha apagado debido a sobrecarga de la batería (evitando daño a la batería)El problema puede estar en cargadores auxiliares conectados, si lo hay, o con el cargador de la unidad. | Desconecte cualquier cargador auxiliar.Reestablezca moviendo el Selector de Modo de Operación a “OFF”.Espere 1 minuto y cambie a “AUTO/REMOTE” o “CHARGE ONLY”.Si la unidad permanece en modo apagado después de varios intentos, consulte con Servicio al Cliente de Tripp Lite. | |
| La unidad se ha apagado debido a una descarga excesiva de la batería. | Use un cargador auxiliar* para elevar el voltaje de la batería.Compruebe las conexiones externas y el fusible de la batería.Cuando la condición se elimina, la unidad se reestablece automáticamente. | |
| La unidad se ha apagado debido a sobrecarga. | Reduzca la carga.Reestablezca moviendo el Selector de Modo de Operación a “OFF”. Espere 1 minuto.Cambie a “AUTO/REMOTE” o “CHARGE ONLY”. | |
| La Batería no Recarga (Entrada de CA presente) | Las baterías conectadas están muertas. Compruebe y reemplace las baterías viejas. | |
| El fusible de la batería está fundido. Compruebe y reemplace el fusible.* | ||
| El cableado* de la batería está flojo. Compruebe y apriete o reemplace el cableado.* | ||
| La unidad se ha apagado debido a sobrecarga de la batería (evitando daño a la batería)El problema puede estar en cargadores auxiliares conectados, si los hay, o con el cargador de la unidad. | Desconecte cualquier cargador auxiliar.Reestablezca moviendo el Selector de Modo de Operación a “OFF”.Espere 1 minuto y cambie a “AUTO/REMOTE” o “CHARGE ONLY”.Si la unidad permanece en modo apagado después de varios intentos, consulte con Servicio al Cliente de Tripp Lite. | |
| Las tres luces indicadoras de la batería destellan lento (destellos de 1/2 segundo) | La batería está excesivamente descargada. Use un cargador auxiliar* para elevar el voltaje de la batería.Compruebe las conexiones externas y el fusible de la batería.Cuando la condición se elimina, la unidad se reestablece automáticamente. | |
| Las tres luces indicadoras de la batería destellan rápido (destellos de 1/4 segundo) | La batería está sobrecargada.La unidad se apagará para evitar daño a la batería.El problema puede estar en cargadores auxiliares conectados, si los hay, o con el cargador de la unidad. | Desconecte cualquier cargador auxiliar.Reestablezca moviendo el Selector de Modo de Operación a “OFF”.Espere 1 minuto y cambie a “AUTO/REMOTE” o “CHARGE ONLY”.Si la unidad permanece en modo apagado después de varios intentos, consulte con Servicio al Cliente de Trpp Lite. |
| La luz Roja indicadora de Batería baja[LOW] Roja está destellando | El voltaje de la batería está bajo.La unidad se apagará automáticamente después de 10 segundos para proteger la batería contra daños. | Asegúrese de que haya energía de CA para recargar las baterías.Reestablezca moviendo el Selector de Modo de Operación a OFF y después a “AUTO/REMOTE” o “CHARGE ONLY”. |
| Lectura falsa debida a cableado CDmenor al requerido o mal conectado. | Use cable de CD de tamaño suficiente bien conectado al Inversor/Cargador. | |
| La luz Roja indicadora de Bateriabaja [LOW]está destellando | El Inversor está sobrecargado.La unidad se apagará automáticamente después de 5 segundos. | Reduzca la carga.Reestablezca moviendo el Selector de Modo de Operación a “OFF”. Espere 1 minuto.Cambie a “AUTO/REMOTE” o “CHARGE ONLY”. |
*Suministra do por el Usuario.
Garantía
Garantía Limitada por 2 Años
TRIPP LITE garantiza durante un período de dos (2) años desde la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su sola discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR.
Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.
EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especificamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
Información de cumplimiento con WEEE para los clientes y recicladores de Tripp Lite (Unión Europea)
Bajo la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (WEEE) y las reglamentaciones reguladoras, cuando los clientes compran cualquier equipo eléctrico y electrónico nuevo de Tripp Lite tienen derecho a:
- Enviar el equipo viejo para reciclaje de uno a uno, de igual a igual (esto varía según el país)
- Enviar el equipo nuevo para reciclaje cuando se transforma en desecho
Conformidad con las regulaciones sobre números de identificación
Con el objeto de cumplir con las regulaciones de certificaciones e identificación, a su producto Tripp Lite se le ha asignado un número de serie único. Puede encontrar el número de serie en la etiqueta o placa de identificación del producto, junto con todas las marcas de aprobación e información necesarias. Cuando solicite información de cumplimiento de este producto, siempre haga referencia al número de serie. El número de serie no debe confundirse con el nombre de marca o el número de modelo del producto.
Tripp Lite tiene la política de mejora continua. Las especificaciones están sujetas a cambios sin notificación previa.
Notas sobre las etiquetas
Se usan dos símbolos en las etiquetas APS.
V\~ : Voltaje CA ==: Voltaje CD
Excelencia en Manufactura.
