ECO550UPS - Inversor Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	UPS (SAI) con regulación automática de voltaje (AVR)
Marca	Tripp Lite
Modelo	ECO550UPS
Capacidad de potencia	550 VA / 300 W
Voltaje de entrada	120 V CA (monofásico)
Voltaje de salida	120 V CA (regulado)
Tipo de batería	Plomo-ácido sellada, reemplazable por el usuario
Autonomía típica	Aproximadamente 5-10 minutos a plena carga
Número de tomas de salida	6 tomas (con protección contra sobretensiones)
Protección telefónica/RJ45	Sí (1 entrada / 1 salida)
Protección coaxial	No
Dimensiones (L × P × H)	31 × 15 × 20 cm aproximadamente
Peso neto	5,0 kg aproximadamente
Nivel de ruido	Silencioso (ventilador poco frecuente)
Indicadores luminosos	LED para fallo de red, batería baja, sobrecarga
Función AVR	Sí (corrección de voltaje sin batería)
Software de gestión	PowerAlert (opcional mediante puerto USB)
Puerto USB	1 puerto USB (comunicación)
Mantenimiento y limpieza	Desempolvar regularmente con un paño seco; reemplazar la batería cada 3-5 años.
Seguridad	Protección contra sobretensiones, cortocircuitos y sobrecargas.
Piezas de repuesto y reparabilidad	Batería reemplazable; otras piezas deben ser reparadas por un profesional.

Preguntas frecuentes - ECO550UPS Tripp Lite

¿Qué hacer si el UPS emite un pitido constante?

Un pitido constante generalmente indica un corte de energía o una batería baja. Conecte el dispositivo a una toma de corriente y déjelo cargar durante varias horas.

¿Cómo reemplazar la batería del Tripp Lite ECO550UPS?

Desconecte el UPS, abra el panel frontal, retire la batería vieja (plomo-ácido) e instale una batería de repuesto idéntica (12V 7Ah). Cierre el panel y vuelva a conectar.

¿Puede el UPS proteger mi computadora contra sobretensiones?

Sí, ofrece protección contra sobretensiones y regulación de voltaje (AVR) para estabilizar la alimentación.

¿Cuál es la autonomía aproximada del ECO550UPS?

A plena carga (300 W), la autonomía es de aproximadamente 5 minutos. A media carga, puede alcanzar 15-20 minutos.

¿Puedo usar el UPS con un generador?

Sí, pero asegúrese de que el generador proporcione un voltaje estable y limpio. El UPS puede no funcionar correctamente con un voltaje deformado.

¿Qué significa la luz roja encendida?

Una luz roja fija o parpadeante puede indicar una sobrecarga o un defecto de batería. Desconecte los dispositivos no esenciales y verifique la batería.

¿Cómo probar el buen funcionamiento del UPS?

Conecte un dispositivo, luego desconecte el UPS de la toma de corriente. Si cambia a batería sin interrupción, la prueba es exitosa. Presione el botón Test si está presente.

¿El ECO550UPS es compatible con tomas de tierra?

Sí, es compatible. Para una protección óptima, use una toma de pared correctamente conectada a tierra.

¿Puedo conectar una regleta al UPS?

No se recomienda conectar regletas o extensiones, ya que puede provocar una sobrecarga o reducir la protección.

¿Cómo limpiar el UPS?

Desconéctelo y limpie el exterior con un paño seco. No use líquidos ni aerosoles. Desempolve las rejillas de ventilación regularmente.

MANUAL DE USUARIO ECO550UPS Tripp Lite

Manual del Propietario

Sistemas UPS

Modelos:

ECO350UPS, ECO550UPS, ECO650UPSM, ECO750UPS, ECO850LCD, ECO900LCDU2, ECO900UPSM

Copyright © 2020 Tripp Lite. Todos los derechos reservados.

Índice

Instrucciones de Seguridad Importantes 23

Instalación Rápida (Todos los Modelos) 25

Operación Básica para Modelos con una Interfaz LED 28

(ECO350UPS, ECO550UPS, ECO650UPSM, ECO750UPS, ECO900UPSM)

Operación Básica para modelos con un panel LCD 31

(ECO850LCD, ECO900LCDU2)

Características del UPS 35

Reemplazo de la Batería 37

Almacenamiento y Servicio 38

Especificaciones

38

Cumplimiento de las Regulaciones 39

Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben seguirse durante la instalación, operación, mantenimiento y almacenamiento del UPS y baterías. La omisión en la observancia de estas advertencias puede afectar la garantía.

Advertencias para la Ubicación del UPS

• Instale su UPS en interiores, alejado de humedad o calor excesivos, contaminantes conductores, polvo o luz solar directa.
• Para mejor desempeño, mantenga la temperatura interior entre 32 °F y 104 °F (0 °C y 40 °C).
• Deje espacio adecuado alrededor de todos los lados del UPS para una ventilación apropiada.
• Instalación opcional: El UPS puede instalarse con seguridad en posición horizontal o vertical.

Para instalar, utilice dos tornillos (no proporcionados) para fijar los agujeros traseros del UPS a una superficie plana.

Advertencias para la Conexión del UPS

• Conecte su UPS directamente a un tomacorrientes de CA conectado correctamente a tierra. No enchufe el UPS en sí mismo; esto dañará al UPS.
• No modifique la clavija del UPS y no use un adaptador que pueda eliminar la conexión a tierra del UPS.
• No use cables de extensión para conectar el UPS a un tomacorrientes de CA.
• Si el UPS recibe alimentación de un generador de CA activado por motor, debe probarse que el generador proporciona una salida de grado computadora, limpia y filtrada.
• El tomacorrientes que alimenta al UPS debe ser fácilmente accesible y estar cerca del UPS.

Advertencias para la Conexión del Equipo

Instale de acuerdo con los estándares del Código Eléctrico Nacional ANSI / NFPA 70 y Código Eléctrico Canadiense, Parte I, C22.1.

La protección de respaldo por corto circuito y la protección contra sobrecorriente es proporcionada por la instalación del edificio.

Para reducir el riesgo de incendio, conecte solamente a un circuito con una protección de sobrecorriente de circuito de 20A máximo según el Código Eléctrico Nacional, ANSI/NFPA 70 y el Código Eléctrico Canadiense, Parte I, C22.1. La clavija en el cable de alimentación está diseñada para servir como dispositivo de desconexión. Asegúrese de que el tomacorrientes esté instalado cerca del equipo y sea fácilmente accesible.

El UPS está diseñado para utilizarse en un sistema de distribución de energía TN.

Instrucciones de Seguridad Importantes

• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.
• No conecte supresores de sobretensiones o cables de extensión a la salida de su UPS. Esto puede dañar al UPS y afectar las garantías del supresor de sobretensiones y del UPS.
• Conecte el UPS a un tomacorrientes que esté adecuadamente protegido contra corrientes excesivas, cortocircuitos, y fallas de conexión a tierra como parte de la instalación del edificio.

Advertencias de la Batería

- Las baterías pueden presentar un riesgo de descarga eléctrica y quemaduras por la alta corriente de corto circuito. Observe las precauciones apropiadas. No hay partes dentro del UPS a las que el usuario pueda dar servicio. No abra el UPS, excepto para realizar el reemplazo de la batería. No abra las baterías. No ponga en corto o puentee las terminales de la batería con ningún objeto. El material liberado es dañino a la piel y ojos. Puede ser tóxico. Desenchufe y apague el UPS antes de reemplazar la batería. Use herramientas con mangos aislados. El reemplazo de la batería debe realizarlo solo el personal de servicio autorizado usando el mismo número y tipo de baterías (Plomo-Ácido Selladas). No deseche las baterías en el fuego. Tripp Lite ofrece una línea completa de Cartuchos de Batería de Repuesto (R.B.C.) para Sistemas UPS. Para localizar la batería de repuesto específica para su UPS, visite Tripp Lite en el sitio triplite.com/products/battery-finder.

PRECAUCIÓN: Una batería puede presentar un riesgo de descarga eléctrica y alta corriente de cortocircuito. Hacer contacto con cualquier parte de una batería conectada a tierra puede causar una descarga eléctrica. Al trabajar con baterías deben observarse las siguientes precauciones:

• Retire relojes, anillos u otros objetos metálicos.
• Use herramientas con mangos aislados.
• Use guantes de hule.
• No coloque herramientas o partes metálicas sobre la parte superior de las baterías.
• Desconecte la fuente de carga y la carga antes de la instalación o el mantenimiento de la batería.
• Elimine las conexiones a tierra de la batería durante la instalación y mantenimiento para reducir la probabilidad de descarga.
• Quite la conexión a tierra si se determina que cualquier parte de la batería debe estar conectada a tierra.

Reciclado de la batería y el UPS

Pb

Los productos de Tripp Lite usan baterías selladas de plomo-ácido, que son altamente reciclables.

Llame a Tripp Lite al 1.773.869.1234 o visite tripplite.com/support/recycling-program para obtener información adicional sobre el reciclado de baterías u otro producto de Tripp Lite. Para los requisitos de desecho, por favor consulte sus códigos locales.

Instalación Rápida (Todos los Modelos)

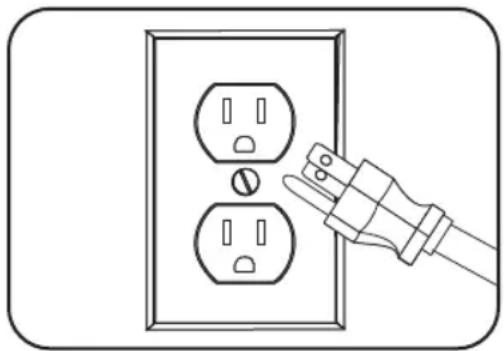

Enchufe el UPS en un tomacorrientes activo conectado a tierra.

Después de enchufar el UPS en un tomacorriente en la pared, los tomacorrientes con únicamente supresión de sobretensiones empezarán a pasar energía.

Nota: El UPS no encenderá automáticamente en presencia de energía activa de la red pública.

PASO 2: Enchufe su equipo en el UPS.

Hay dos grupos de tomacorrientes en su UPS. Los tomacorrientes marcados SURGE ONLY / no proporcionan respaldo de energía por batería durante apagones. Conecte en estos tomacorrientes los equipos de escritorio comunes como impresoras, escáneres y otros accesorios que no requieran respaldo por batería. Los tomacorrientes marcados BATTERY BACKUP / ofrecen respaldo por batería del UPS durante fallas de la energía. Conecte en estos tomacorrientes sus equipos de cómputo vitales.

Su UPS está diseñado para soportar solamente equipo electrónico. Usted sobrecargará el UPS si el valor total en volt-amperes (VA) para todo el equipo conectado a los tomacorrientes BATTERY BACKUP / 📄xcede la capacidad de salida del UPS. Para localizar los valores de VA de su equipo, consulte las placas de identificación. Si el equipo está especificado en amperes (A), multiplique el número de amperes por 120 para determinar VA. Por ejemplo: 1A × 120 = 120VA. Si sospecha que ha sobrecargado los tomacorrientes, retire algunos equipos.

PASO 3: Encienda el UPS.

Presione y sostenga el switch de alimentación situado junto a la pantalla LCD o LED de estado hasta la alarma empiece a sonar, luego suéltelo.

La alarma del UPS sonará dos veces cuando los tomacorrientes respaldados por batería empiecen a pasar energía y el cargador UPS se active como sea necesario para mantener baterías completamente cargadas.

Su UPS está ahora listo para proteger el equipo conectado a los tomacorrientes con respaldo por batería contra apagones, caídas de voltaje, sobrevoltajes y fallas de energía.

Instalación Rápida (Todos los Modelos)

Si tiene problemas con el LED / LCD al encender su UPS, consulte la tabla siguiente:

Modelos Problema Solución	(Todos los Mod-	elos)
EC0350UPS, ECO550UPS, ECO650UPSM (1 LED)	EI LED PROTEGIDO no se ilumina cuando se enciende el UPS.	1. Asegúrese de que el UPS esté conectado a un tomacorrientes de CA.2. Presione y sostenga el botón de alimentación para encender el UPS. Sonará un bip cuando el UPS arranque.3. Si el UPS aún no arranca, póngase en contacto con Soporte Técnico de Tripp Lite para solicitar apoyo.
EC0750UPS, ECO900UPSM (3 LEDs)	EI LED PROTEGIDO no se ilumina cuando se enciende el UPS.
EC0850LCD, ECO900LCDU2 (Panel LCD)	El panel LCD no se ilumina durante 20 segundos cuando de enciende el UPS.

Instalación Opcional

Ambos modelos de UPS incluyen puertos de comunicación USB y conectores de supresión de sobretensiones Tel / DSL / Ethernet (no compatible con aplicaciones PoE). Estas conexiones son opcionales, el UPS funcionará adecuadamente sin estas conexiones.

Instalación Rápida (Todos los Modelos)

Ahorro de Energía ECO

La función de ahorro de energía ECO permite a su sistema UPS ahorrar energía apagando automáticamente los tomacorrientes designados cuando su computadora u otro dispositivo conectado al tomacorriente “MAESTRO” está apagada o en modo en espera. La función ECO está desactivada de fábrica.

Para activar el Ahorro de Energía ECO:

1 Conecte dispositivos no esenciales que le gustaría sean encendidos y apagados en forma automática a los tomacorrientes marcados "CONTROLLED BY MASTER OUTLET". Asegúrese de que cualquier dispositivo conectado a estos tomacorrientes pueda apagarse automáticamente sin interrumpir su conexión a Internet, red local u otros servicios esenciales.
2 Seleccione el dispositivo de la configuración de su equipo, como una computadora de escritorio, receptor de audio y video u otro componente vital y conecte el cable de alimentación en el tomacorriente designado "MASTER" en el UPS. Este dispositivo maestro servirá como el gatillo para apagar automáticamente a todos los equipos conectados a los tomacorrientes "CONTROLLED BY MASTER OUTLET" cuando el dispositivo conectado al tomacorriente "MASTER" esté encendido. Cuando el dispositivo conectado al tomacorriente "MASTER" se apaga o entra en un modo de reposo de bajo consumo, los dispositivos conectados a los tomacorrientes "CONTROLLED BY MASTER OUTLET" se apagarán automáticamente.
3 Para activar el modo de ahorro de energía ECO, haga doble click en el botón de alimentación del UPS mientras el UPS está encendido y funcionando de la energía de la red pública. El UPS confirma que el modo ECO está activo a través de la interfaz LCD o un grupo de LEDS:

• En los modelos con únicamente un LED, el LED verde destella cada 10 segundos
• En modelos con 3 LEDs, el LED verde a la izquierda del LED PROTECTED destellará cada 10 segundos
• En modelos equipados con LCD, la pantalla reportará ECO cuando la pantalla de estado de ECO esté activada

4 Una vez habilitado el modo de ahorro de energía ECO, el UPS apagará automáticamente todos los dispositivos conectados a los tomacorrientes marcados "CONTROLLED BY MASTER OUTLET" aproximadamente 3 minutos después de que el dispositivo conectado a la salida "MASTER" se apaga o entra en modo de reposo de baja potencia. (El retraso de 3 minutos asegura que las salidas controladas permanezcan encendidas durante el reinicio). Los dispositivos conectados a tomacorrientes marcados "CONTROLLED BY MASTER OUTLET" son encendidos automáticamente cuando el dispositivo conectado a la salida "MASTER" se enciende nuevamente.

Nota: Se requiere un mínimo de carga en el tomacorriente "MASTER" a fin de encender los tomacorrientes controlados, como se indica en la siguiente tabla.

Modelo Carga Requerida
EC0350UPS 15W
EC0550UPS 21W
EC0650UPSM 23W
EC0750UPS 23W
EC0850LCD 21W
EC0900UPSM 24W
EC0900LCDU2 24W

Instalación Rápida (Todos los Modelos)

Para desactivar el Ahorro de Energía ECO:

Haga doble click en el botón de encendido del UPS mientras el UPS está encendido y funcionando con la energía de la red pública. El UPS confirma que el modo ECO está apagado a través de la interfaz LCD o un grupo de LEDS:

• En los modelos con únicamente un LED, el LED verde estará iluminado continuamente
• En modelos con 3 LEDs, el LED verde a la izquierda de los LED PROTECTED encenderá continuamente
• En modelos equipados con LCD, la pantalla reportará ECO cuando la pantalla de estado de ECO esté apagada

Nota: Los tomacorrientes “CONTROLLED BY MASTER OUTLET” disponibles en el banco de tomacorrientes “SURGE ONLY” proporciona solamente supresión de sobretensiones y ruido, no proporcionan respaldo por batería. Durante una falla del suministro eléctrico, estos tomacorrientes se apagarán sin importar si La función ECO está activada o desactivada. Modelos selectos incluyen un tomacorriente con respaldo por batería “CONTROLLED BY MASTER OUTLET”.

Operación Básica

para Modelos con una Interfaz LED (ECO350UPS, EC0550UPS, ECO650UPSM, EC0750UPS, EC0900UPSM)

ENCENDIDO Y APAGADO DEL UPS

• Enchufe el UPS en un tomacorriente activo conectado a tierra: Los tomacorrientes marcados SURGE ONLY empezarán a pasar energía.
• Enchufe los equipos en el UPS: Usted sobrecargará el UPS si el valor total en voltamperes (VA) para todo el equipo conectado a los tomacorrientes BATTERY BACKUP [Respaldados por batería] excede la capacidad de salida del UPS. Para localizar los valores de VA de su equipo, consulte las placas de identificación. Si el equipo está especificado en amperes (A), multiplique el número de amperes por 120 para determinar VA. Por ejemplo: 1A × 120 = 120VA .
• Encienda el UPS: Presione y sostenga el botón de encendido junto a LEDs DE ESTADO. La alarma del UPS sonará brevemente una vez y se encenderá el LED verde izquierdo. Los tomacorrientes BATTERY BACKUP empezarán a pasar energía de la línea de CA. El UPS recargará automáticamente las baterías internas según sea necesario. Una vez encendido, su UPS está listo para proteger los equipos conectados contra apagones, caídas de voltaje, sobrevoltajes y sobretensiones transientes.
• Apague el UPS: Presione y sostenga por el botón de encendido junto a los LEDs DE ESTADO.

Nota: El sistema UPS funcionará correctamente en el arranque inicial; no obstante, la autonomía máxima para la batería de la unidad sólo será accesible después de haberse cargado por 24 horas.

Operación Básica

para Modelos con una Interfaz LED (ECO350UPS, EC0550UPS, ECO650UPSM, EC0750UPS, EC0900UPSM)

1 Indicador LED

(Modelos ECO350UPS, ECO550UPS, ECO650UPSM)

PROTEGIDO

Descripción	LED Verde “PROTECTED”	Alarma
Modo en Línea	Encendido (destella cada 3 segundos si está activada la función de Ahorro de Energía ECO)	Apagado
Modo de Respal-do por Batería	Encendido, destella cada 10 segundos	Apagado
Batería Baja Encendido, destella cada 1 segundo		Suena cada 1 segundo
Alerta por So-brecarga en el Modo En Línea*	Encendido	Suena cada 0.5 segundos
Falla por So-brecarga en el Modo En Línea*	Apagado	Suena continuamente.
Alerta por Sobrecarga en el Modo de en Respaldo por Batería**	Destella	Suena cada 0.5 segundos
Falla por Sobrecarga en el Modo de en Respaldo por Batería**	Apagado	El UPS se apagará
Reemplace su Batería	Encendido	Suena cada 1 minuto
Condición de Falla	Apagado	Suena continuamente.

*Condición de Alerta por Sobrecarga en el Modo en Línea - 110% ±10%, se va a falla después de 5 minutos; Condición de Falla por Sobrecarga - 120% ±10%, se va a falla inmediatamente
**Condición de Alerta por Sobrecarga en el modo de Respaldo por Batería - 110% ±10%, se apaga en 5 segundos; Condición de Falla por Sobrecarga en el modo de Respaldo por Batería - 120% ±10%, Se apaga inmediatamente

Operación Básica

para Modelos con una Interfaz LED (ECO350UPS, ECO550UPS, ECO650UPSM, ECO750UPS, ECO900UPSM)

3 Indicadores LED (Modelos ECO750UPS, ECO900UPSM)

PROTEGIDO

Descripción LED	Verde 1 LED Verde 2 LED Rojo Alarma
Modo en Línea Encendido Encendido	Apagado Apagado
Modo de Respal-do por Batería	Apagado	Encendido (destella OFF cada 10 segundos)	Apagado Apagado
Batería Baja Apagado	Encendido (destella cada 1 segundo)	Encendido	Suena cada 1 segundo
Alerta por So-brecarga en el Modo En Línea*	Encendido Encendido Apagado		Suena cada 0.5 segundos
Falla por So-brecarga en el Modo En Línea*	Apagado Apagado Encendido		Suena continuamente.
Alerta por Sobrecarga en el Modo de en Respaldo por Batería**	Apagado Destella Apagado		Suena cada 0.5 segundos
Falla por Sobrecarga en el Modo de en Respaldo por Batería**	Apagado Apagado Apagado Apagado
Reemplace su Batería	Encendido Encendido	Destella cada 1 minuto	Suena cada 1 minuto
Condición de Falla	Apagado Apagado Encendido		Suena continuamente.

*Condición de Alerta por Sobrecarga en el Modo en Línea - 110% ±10%, se va a falla después de 5 minutos; Condición de Falla por Sobrecarga - 120% ±10%, se va a falla inmediatamente.
**Condición de Alerta por Sobrecarga en el Modo de Respaldo por Batería - 110% ±10%, se apaga en 5 segundos; Condición de Falla por Sobrecarga en el Modo de Respaldo por Batería - 120% ±10%, se apaga inmediatamente.

Operación Básica

para Modelos con un Panel LCD (ECO850LCD, ECO900LCDU2)

ENCENDIDO Y APAGADO DEL UPS

• Enchufe el UPS en un tomacorriente activo conectado a tierra.
  El panel de LCD se encenderá y el cargador de la batería se activará según sea necesario. Los tomacorrientes SURGE PROTECTED [protegidos contra sobretensiones] empezarán a pasar energía.
• Enchufe el equipo en el UPS: Usted sobrecargará el UPS si el valor total en volt-amperes (VA) para todo el equipo conectado a los tomacorrientes BATTERY / SURGE PROTECTED excede la capacidad de salida del UPS. Para localizar los valores de VA de su equipo, consulte las placas de identificación. Si el equipo está especificado en amperes (A), multiplique el número de amperes por 120 para determinar VA. Por ejemplo: 1A × 120 = 120VA.
• Encienda el UPS: Presione y mantenga presionado el botón de alimentación. La alarma sonará dos veces. Los tomacorrientes BATTERY/SURGE PROTECTED empezarán a pasar energía de la línea de CA. El UPS recargará automáticamente las baterías internas según sea necesario. Una vez encendido, su UPS está listo para proteger los equipos conectados contra apagones, caídas de voltaje, sobrevoltajes y sobretensiones transientes.
• Apague el UPS: Oprima y sostenga el botón de alimentación hasta que se escuche un bip, entonces suéltelo.

Nota: El sistema UPS funcionará correctamente en el arranque inicial; no obstante, la autonomía máxima para la batería de la unidad sólo será accesible después de haberse cargado por 24 horas.

Operación Básica

para Modelos con un Panel LCD (ECO850LCD, ECO900LCDU2)

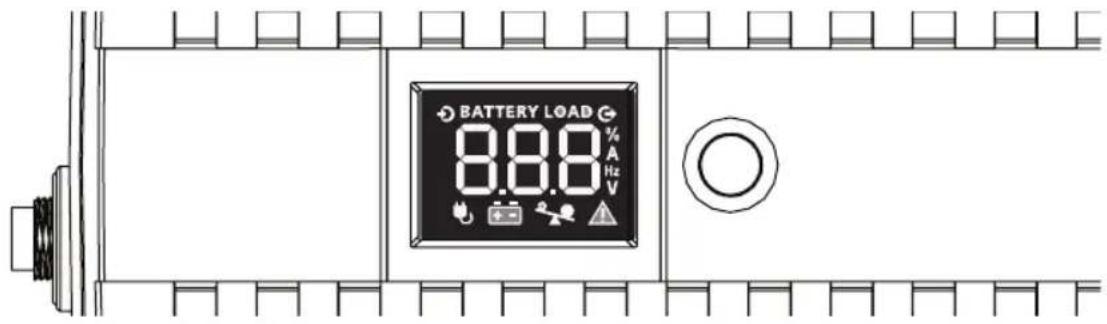

Panel LCD

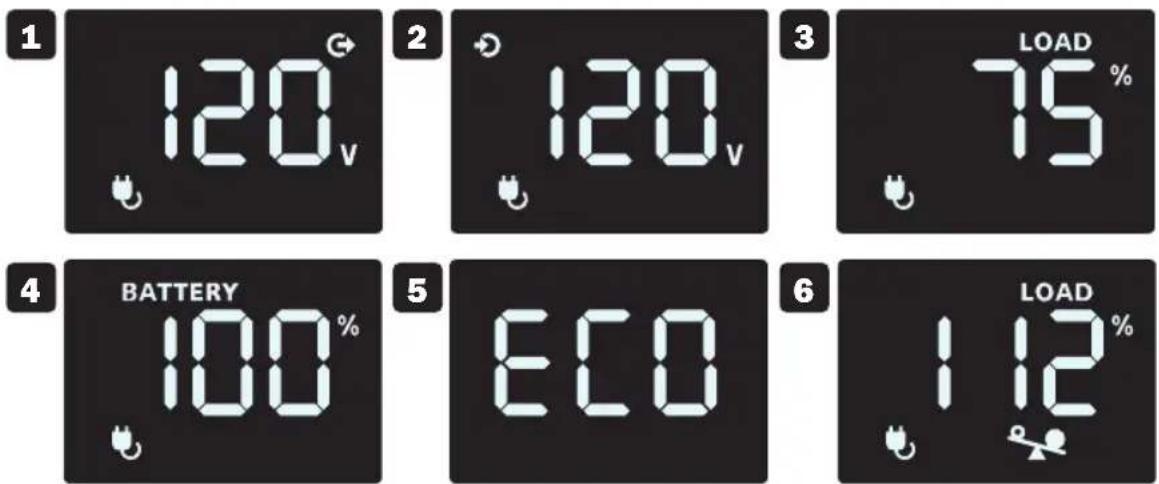

Datos del LCD de Modo de Alimentación de CA En Línea

La pantalla LCD táctil ofrece 6 pantallas de información de la energía del UPS y el sitio cuando el UPS esté operando en modo de energía de línea. Las pantallas 1 \~ 5 (Voltaje de salida, Voltaje de entrada al, Carga en %, Carga de la batería en % y estado de apagado y encendido de Modo ECO) están disponibles para visualización en modo de alimentación de línea. Para avanzar a la siguiente pantalla, toque el LCD de la pantalla frontal. La pantalla 6 (Sobrecarga) se muestra automáticamente solo cuando el UPS esté cargado a niveles superiores al 100%.

1 Voltaje de Salida
2 Voltaje de Entrada
3 % de Carga
4 Nivel de Carga de la Batería
5 ECO Encendido y Apagado
6 Sobrecarga

Nota: La pantalla LCD táctil se apaga automáticamente en el modo de alimentación de línea 20 segundos después de la última vez que se tocó. Para volver a activar el LCD por 20 segundos adicionales, toque la pantalla.

Operación Básica

para Modelos con un Panel LCD (ECO850LCD, ECO900LCDU2)

Modo de Operación Descripción de la Alarma
Modo de en Respaldo por Batería	Normal Sin Alarma
	Batería Baja Suena Cada Segundo
	Sobrecarga Suena Cada 0.5 Segundos
Modo en Línea Normal		Sin Alarma
		Sobrecarga Suena Cada 0.5 Segundos
		Reemplazo de la Batería Suena Cada Minuto
Modo de Falla Suena Continuamente.

Datos del LCD del Modo de Alimentación por Batería

La pantalla LCD táctil ofrece 6 pantallas de información de la energía del UPS y el sitio cuando el UPS esté operando en modo de alimentación por batería. Las pantallas 1 \~ 5 (Voltaje de salida, Voltaje de entrada al, Carga en %, Carga de la batería en % y estado de apagado y encendido de Modo ECO) están disponibles para visualización en modo de alimentación de línea. Para avanzar a la siguiente pantalla, toque el LCD de la pantalla frontal. La pantalla 6 (Sobrecarga) se muestra automáticamente solo cuando el UPS esté cargado a niveles superiores al 100%.

1 Voltaje de Salida
2 Voltaje de Entrada
3 % de Carga
4 Nivel de Carga de la Batería
5 ECO Encendido y Apagado
6 Sobrecarga

Nota: La pantalla LCD táctil permanecerá encendida continuamente durante la operación en el modo de respaldo por batería.

Operación Básica

para Modelos con un Panel LCD (ECO850LCD, ECO900LCD2U)

Pantallas de Fallas Críticas

Código de Error	Falla Crítica Solución:
F01 CORTO EN LASALIDA		Desconecte carga(s) de los tomacorrientes del UPS. Apague el UPS y póngase en contacto con Soporte Técnico de Tripp Lite para obtener apoyo.
F02 SOBRECARGA Elimine el exceso de carga, revise el medidor de carga en el LCD para ver el estado de la carga.
F03 SOBRECARGA Apague la unidad, desenchufe el UPS y póngase en contacto con el Soporte Técnico de Tripp Lite para obtener apoyo
F04 VOLTAJE	BAJO DELA BATERÍA	Cargue el UPS durante 24 horas. Si el problema persiste, reemplace la batería y póngase en contacto con Soporte Técnico de Tripp Lite.
F05 SALIDA ALTA ENMODO DE BATERÍA		Apague el UPS y póngase en contacto con el Soporte Técnico de Tripp Lite para obtener apoyo.

Características del UPS

1 Botón ON/OFF [Encendido y Apagado]: Cuando el UPS está encendido, presione y suelte este botón después de un bip para apagar el UPS.
2 Interfaz LED o Panel LCD: proporciona el estado de la corriente del UPS.

• Para obtener una descripción detallada de los LEDs, consulte "LED(s) Indicador(es)" en la Operación Básica para Modelos con una sección de Interfaz LED.
• Para obtener una descripción detallada del Panel LCD, refiérase a "Panel LCD" en la Operación Básica para Modelos con un Panel LCD.

3 Tomacorriente "Maestro": El dispositivo conectado al Tomacorrientes Maestro respaldado por batería determina el estado de la energía de encendido y apagado de los tomacorrientes designados "CONTROLLED BY MASTER OUTLET" (5 y 7) siempre que la función de ahorro de energía ECO esté activada.

Para obtener más información, consulte "Ahorro de Energía ECO" en la sección de Instalación Rápida.

Características del UPS

4 Tomacorrientes Respalados por Batería y Protegidos contra Sobretensiones:

Estos tomacorrientes soportadas por baterías ofrecen respaldo completo por batería del UPS y supresión de sobretensiones para componentes vitales del sistema que requieren energía continua.

5 Tomacorrientes soportados por el UPS "CONTROLLED BY MASTER OUTLET"

(disponibles sólo en algunos modelos): Estos tomacorrientes soportados por batería tienen la opción de control de encendido y apagado automático en respuesta al estado de consumo de energía del dispositivo conectado al tomacorrientes maestro cuando la función ECO está activada. Para obtener más información, consulte “Ahorro de Energía ECO” en la sección de Instalación Rápida.

6 Tomacorrientes Protegidos contra Sobretensiones: Estos tomacorrientes ofrecen únicamente supresión de sobretensiones premium. Los dispositivos conectados a estos tomacorrientes no recibirán respaldo por batería durante fallas del suministro eléctrico.

7 Tomacorrientes con Protección Sólo contra Sobretensiones "CONTROLLED BY

MASTER OUTLET": Estos tomacorrientes soportados por batería tienen la opción de control de encendido y apagado automático en respuesta al estado de consumo de energía del dispositivo conectado al tomacorrientes maestro cuando la función ECO está activada. Para obtener más información, consulte "Ahorro de Energía ECO" en la sección de Instalación Rápida.

8 Puerto de Comunicación USB: Este puerto puede conectar su UPS a cualquier computadora para guardar los archivos automáticamente y apagar el equipo sin supervisión en el caso de una falla de energía. Úselo con el

Software PowerAlert® de Tripp Lite (disponible como descarga gratuita en tripplite.com) y el cable USB incluido con su UPS. Esta conexión es opcional, el sistema UPS funcionará correctamente sin ella.

Nota: Este Sistema UPS provee compatibilidad de comunicación básica con la mayoría de las aplicaciones integradas de administración de energía de Windows ^® , Macintosh ^® y Linux ^® .

9 Conectores con Protección de Línea Tel / DSL / Ethernet: Estos conectores protegen al equipo contra sobretensiones en una sola línea telefónica o conexión de red. Conectar su equipo a estos conectores es opcional, el sistema UPS funcionará correctamente sin esta conexión.

Nota: No es compatible con aplicaciones PoE [Power over Ethernet].

10 Puerto de Carga USB (disponible sólo en algunos modelos): Los puertos de carga USB entregan hasta 5V CD de corriente máxima de carga para uso con la mayoría de los teléfonos celulares, smartphones, reproductores MP3 y otros dispositivos que sean compatibles con cargadores USB.

Nota: Este puerto está destinado solo para carga USB. La comunicación por USB no es accesible a través de este puerto. La carga por USB sólo está disponible cuando el UPS está encendido y recibiendo energía de la red pública.

11 Breaker Restaurable del Circuito de Entrada: Protege su circuito eléctrico contra la sobrecorriente originada en la carga del UPS. Si este breaker se dispara, retire algo de la carga y entonces reestablézcalo prersionandolo.

Reemplazo de la Batería

Bajo condiciones normales, la batería original de su UPS durará varios años. El reemplazo de la batería debe llevarse a cabo únicamente por personal calificado. Para información adicional, refiérase a “Advertencias de la Batería” en las Instrucciones de Seguridad Importantes.

Modelo Tipo de Reemplazo de Batería
ECO350UPS DJW12-2.8
ECO550UPS SHR3.6-12
ECO650UPSM SHR3.6-12
ECO750UPS	12VCD, 7Ah
ECO850LCD 12VCD, 7Ah
ECO900UPSM 12VCD, 7Ah
ECO900LCDU2 12VCD, 7Ah

Para más información sobre compatibilidad de reemplazo y pedidos, visite tripplite.com/products/battery-finder.

El reemplazo de la batería debe hacerse usando el mismo tipo y cantidad de baterías: 12V CD selladas de plomo ácido, 6 celdas y en conformidad con UL 1989.

PRECAUCIÓN: Riesgo de energía. Antes de reemplazar las baterías, retírese toda la joyería conductora tal como cadenas, relojes de pulsera y anillos. La alta energía pasando a través de materiales conductores puede causar quemaduras graves.

PRECAUCIÓN: Si se reemplaza la batería con un tipo de batería incorrecto, existe un riesgo de explosión. Deseche las baterías usadas de acuerdo a las instrucciones.

Almacenamiento y Servicio

Almacenamiento

Para evitar la descarga de la batería, deberá apagar y desconectar del UPS todo el equipo conectado. Presione el botón de encendido junto a los LEDs DE ESTADO y desconecte la unidad de la alimentación de CA. Su UPS se apagará totalmente (desactivado) y estará listo para almacenamiento. Si planea guardar el sistema UPS por un período prolongado, recargue completamente las baterías del UPS cada tres meses. Enchufe el UPS en un tomacorriente activo de CA y permita que las baterías se recarguen de 4 a 6 horas. Si usted deja sus baterías del UPS descargadas por un período prolongado, sufrirán una pérdida permanente de capacidad.

Servicio

Están disponibles una gran variedad de Programas de Garantía Extendida y Servicio En Sitio por parte de Tripp Lite. Para información adicional acerca del servicio, visite tripplite.com/support.

Antes de regresar su producto para servicio, siga estos pasos:

1. Revise los procedimientos de instalación y operación en este manual para asegurar que el problema de servicio no se origina por una mala lectura de las instrucciones.
2. Si el problema persiste, no se ponga en contacto ni regrese el producto al distribuidor. En vez de ello, visite tripplite.com/support.
3. Si el problema requiere servicio, visite tripplite.com/support y haga click en la liga Product Returns. Desde aquí usted puede solicitar un número de Autorización de Devolución de Mercancía (RMA) que se requiere para servicio. Esta sencilla forma en línea le solicitará los números de modelo y serie de su unidad junto con otra información general del comprador. El número de RMA junto con las instrucciones de embarque le serán enviadas por correo electrónico. Cualquier daño (directo, indirecto, especial o consecuente) al producto incurrido durante el embarque a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite no está cubierto bajo la garantía. Los productos embarcados a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite deben tener cargos de transporte prepagados. Marque el número de RMA en el exterior del empaque. Si el producto está dentro del período de garantía, adjunte una copia de su recibo de venta. Regrese el producto para servicio usando un transportista asegurado a la dirección que se le proporcionó cuando solicitó la RMA.

Especificaciones

Modelo ECO350UPS		ECO550UPS	ECO650UPSM	ECO750UPS	ECO850LCD	ECO900LCDU2	ECO900UPSM
Voltaje nominal y rango de de entrada	120V~, 95-145V	120V~, 95-145V	120V~, 95-145V	120V~, 95-145V	120V~, 95-145V	120V~, 95-145V	120V~, 95-145V
Frecuencia nominal de entrada y tolerancia	50/60 Hz (+/- 5 Hz)	50/60 Hz (+/- 5 Hz)	50/60 Hz (+/- 5 Hz)	50/60 Hz (+/- 5 Hz)	50/60 Hz (+/- 5 Hz)	50/60 Hz (+/- 5 Hz)	50/60 Hz (+/- 5 Hz)
Voltaje nominal de salida	120V~ en modo en línea y 120V~ en modo de respaldo por batería	120V~ en modo en línea y 120V~ en modo de respaldo por batería	120V~ en modo en línea y 120V~ en modo de respaldo por batería	120V~ en modo en línea y 120V~ en modo de respaldo por batería	120V~ en modo en línea y 120V~ en modo de respalo por batería	120V~ en modo en línea y 120V~ en modo de respaldo por batería	120V~ en modo en línea y 120V~ en modo de respaldo por batería
Frecuencia nominal de salida	50/60 Hz (+/- 0.5 Hz)	50/60 Hz (+/- 0.5 Hz)	50/60 Hz (+/- 0.5 Hz)	50/60 Hz (+/- 0.5 Hz)	50/60 Hz (+/- 0.5 Hz)	50/60 Hz (+/- 0.5 Hz)	50/60 Hz (+/- 0.5 Hz)

Especificaciones

Model ECO350UPS		ECO550UPS	ECO650UPSM	ECO750UPS	ECO850LCD	ECO900LCDU2	ECO900UPSM
Regulación del voltaje de salida en modo de línea	120 V--(+6 % / -12 %)	120 V--(+6 % / -12 %)	120 V--(+6 % / -12 %)	120 V--(+6 % / -12 %)	120 V--(+6 % / -12 %)	120 V--(+6 % / -12 %)	120 V--(+6 % / -12 %)
Regulación del voltaje de salida en modo de respaldo por batería	120 V--(+/-10 %)	120 V~(+/-10 %)	120 V~(+/-10 %)	120 V~(+/-10 %)	120 V~(+/-10 %)	120 V~(+/-10 %)	120 V~(+/-10 %)
Potencia nominal de salida en W / VA	210W / 350VA 300W / 500VA 325W / 650VA 450W / 750VA				425W / 850VA	480W / 900VA 480W / 900VA
Forma de onda de voltaje de salida	Sinusoidal en modo en línea y casi-sinu-soidal (PWM) en modo de respaldo por batería	Sinusoidal en modo en línea y casi-sinu-soidal (PWM) en modo de respaldo por batería	Sinusoidal en modo en línea y casi-sinu-soidal (PWM) en modo de respaldo por batería	Sinusoidal en modo en línea y casi-sinu-soidal (PWM) en modo de respaldo por batería	Sinusoidal en modo en línea y casi-sinu-soidal (PWM)en modo de respaldo por batería	Sinusoidal en modo en línea y casi-sinusoidal (PWM) en modo de respaldo por batería	Sinusoidal en modo en línea y casi-sinusoidal (PWM) en modo de respaldo por batería
Corriente máxima de salida @ P.F.	2.9A @120V~	4.6A @120V~	5.4A @120V~	6.3A @120V~	7.1A @120V~	7.5A @120V~	7.5A @120V~
Eficiencia con carga nominal	95 % 95 % 95 %	95 % 95 % 95 %	95 %
Altitud máxima de operación al 100 % de la potencia nominal	2000 m 2000 m	2000 m 2000 m	2000 m 2000 m	2000 m
Capacidad de So-brecarga en Línea	110 % +/- 10 % @5 minutos	110 % +/- 10 % @5 minutos	110 % +/- 10 % @5 minutos	110 % +/- 10 % @5 minutos	110 % +/- 10 % @5 minutos	110 % +/- 10 % @5 minutos	110 % +/- 10 % @5 minutos
Capacidad de so-brecarga en modo de respaldo por batería	110 % +/- 10 % @ 5segundos	110 % +/- 10 % @ 5segundos	110 % +/- 10 % @ 5segundos	110 % +/- 10 % @ 5segundos	110 % +/- 10 % @ 5segundos	110 % +/- 10 % @ 5segundos	110 % +/- 10 % @ 5segundos
Limitación de corriente	5A @ 120V--	10A @ 120V--	6A @ 120V--	10A @ 120V--	10A @ 120V--	10A @ 120V--	10A @ 120V--
Tiempo de autonomía a plena carga	2 minutos @210W	1.2 Minutos @300W	1 minuto @325W	2 minutos @450W	2.3 minutos@ 425W	1.7 minutos @480W	1.7 minutos @480W
Tiempo de recarga de la batería	6.5 horas al90 %	6.5 horas al90 %	6.5 horas al90 %	6.5 horas al90 %	8 horas al90 %	8 horas al 90 % 8	horas al90 %
Tiempo de trans-ferencia	6 millisegundos típico (10millisegundos máx.)	6 millisegundos típico (10millisegundos máx.)	6 millisegundos típico (10millisegundos máx.)	6 millisegundos típico (10millisegundos máx.)	6 millisegundos típico (10millisegundos máx.)	6 millisegundos típico (10millisegundos máx.)	6 millisegrundos típico (10millisegundos máx.)
Tomacorrientes 3x tomacorri-entes 5-15Rcon respaldopor batería y supresión de sobreten-siones; 3xtomacorrientes 5-15R solopara sobreten-siones	5x tomacorri-entes 5-15Rcon respaldopor batería y supresión de sobreten-siones; 5xtomacorrientes 5-15R solopara sobreten-siones	5x tomacorri-entes 5-15Rcon respaldopor batería y supresión de sobreten-siones; 5xtomacorrientes 5-15R solopara sobreten-siones	6x tomacorri-entes 5-15Rcon respaldopor batería y supresión de sobreten-siones; 6xtomacorrientes 5-15R solopara sobreten-siones	6x tomacorri-entes 5-15Rcon respaldopor batería y supresión de sobreten-siones; 6x tomacorrien-tes 5-15R solopara sobreten-siones	6x tomacorri-entes 5-15Rcon respaldopor batería y supresión de sobreten-siones; 6x tomacorrien-tes 5-15R solopara sobreten-siones	6x tomacorri-entes 5-15Rcon respaldopor batería y supresión de sobreten-siones;6x tomacorrien-tes 5-15R solopara sobreten-siones	6x tomacorri-entes 5-15Rcon respaldopor batería y supresión de sobreten-siones; 6x tomacorrientes 5-15R solopara sobreten-siones
Corriente máxima de entrada	5A @ 120V~ 10A @ 120V~ 6A @ 120V~ 10A @ 120V~				10A @ 120V~	10A @ 120V~ 10A @ 120V~

Cumplimiento de las Regulaciones

Aviso de Parte 68 de FCC (Estados Unidos Solamente)

Si su protección de Fax / Módem causa daño a la red telefónica, la compañía telefónica puede descontinuar temporalmente su servicio. Si es posible, le notificarán por anticipado. Si el aviso anticipado no es práctico, usted será notificado tan pronto sea posible. Usted será notificado de su derecho a lleva una reclamación a la FCC.

Su compañía telefónica puede hacer cambios en sus instalaciones, equipo, operaciones o procedimientos que pudieran afectar la operación adecuada de su equipo. Si lo hace, usted tendrá una notificación anticipada

Cumplimiento de las Regulaciones

para darle oportunidad para mantener un servicio ininterrumpido. Si experimenta problemas con la protección de Fax / Módem de este equipo, por favor visite tripplite.com/support para información de reparación/garantía. La compañía telefónica puede solicitarle desconectar el equipo de la red hasta que se haya corregido el problema o usted esté seguro que el equipo no está funcionando mal. No hay reparaciones que pueda realizar el usuario a la protección de Fax / Módem. Este equipo no puede usarse en servicios por monedas proporcionados por la compañía telefónica. La conexión a líneas de partes está sujeta a las tarifas estatales. (Para información, póngase en contacto con la comisión de servicios públicos o comisión para corporaciones.)

Aviso de FCC, Clase B

Este dispositivo cumple con la parte 15 de los Reglamentos de la FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluso aquella que pudiera causar un funcionamiento no deseado.

Nota: este equipo ha sido evaluado, y se comprobó que está dentro de los límites para un dispositivo digital Clase B, de acuerdo con la parte 15 de los Reglamentos de FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede radiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia dañina a las radiocomunicaciones. However, there is no guarantee that interference will not occur in a particular installation. Si este equipo causa interferencia dañina a la recepción de radio o televisión, que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario intentar corregir la interferencia por una o más de las siguientes medidas:

• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente de un circuito diferente al cual está conectado el receptor.
• Si necesita ayuda, consulte al distribuidor o a un técnico de radio/TV experimentado.

Cualquier cambio o modificación en este equipo que no esté aprobado expresamente por Tripp Lite puede invalidar la autoridad del usuario para operarlo.

Limitaciones de Conexión de Equipos (modelos con el sello de Industria de Canadá en Canadá solamente)

AVISO: La etiqueta de la Industria de Canadá identifica al equipo certificado. Esta certificación significa que el equipo cumple con los requisitos de protección de red de telecomunicaciones, operación y de seguridad según lo previsto en el (los) documento(s) correspondiente(s) de Requisitos Técnicos de Equipos de Terminal. El Departamento no garantiza que el equipo funcionará a entera satisfacción del usuario. Antes de instalar este equipo, los usuarios deben asegurarse que está permitido conectarse a las instalaciones de la empresa de telecomunicaciones local. El equipo debe también instalarse usando un método aceptable de conexión. El cliente debe ser consciente que el cumplimiento de las condiciones anteriores no puede prevenir la degradación del servicio en algunas situaciones.

Las reparaciones a equipo certificado deben ser coordinadas por un representante designado por el proveedor.

Reparaciones o alteraciones hechas por el usuario a este equipo, o mal funcionamiento del equipo, pueden provocar que la empresa de telecomunicaciones solicite al usuario desconectar el equipo.

Los usuarios deben asegurarse para su propia protección de que las conexiones de puesta a tierra de la energía de la red pública, líneas telefónicas y sistema de tubería interna metálica de agua, están conectadas entre sí. Esta precaución puede ser particularmente importante en las zonas rurales. PRECAUCIÓN: Los usuarios no deben intentar realizar conexiones ellos mismos, pero deben comunicarse con la autoridad de inspección eléctrica apropiada o electricista, según corresponda.

Números de Identificación de Conformidad Regulatoria

Para el propósito de certificaciones e identificación de conformidad con las normas, su producto Tripp Lite ha recibido un número de serie exclusivo. El número de serie se puede encontrar en la etiqueta de placa de identificación, junto con todas las marcas e información requeridas de aprobación. Al solicitar información de conformidad para este producto,

refiérase siempre al número de serie. El número de serie no debe confundirse con el nombre de la marca o el número de modelo del producto.

Tripp Lite tiene una política de mejora continua. Las especificaciones del producto están sujetas a cambios sin previo aviso.

Notas sobre la etiqueta

Dos símbolos se usan en la etiqueta:

V\~ : Voltaje de CA

V= Voltaje de CD

Excelencia en Manufactura.
