Type de produit	Chariot mobile pour écran plat
Marque	Tripp Lite
Modèle	DMCSP4560HDS
Utilisation	Intérieur uniquement
Matériau principal	Acier robuste
Capacité de charge maximale	45 kg (estimation)
Compatibilité VESA	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400 mm
Configuration d'installation	Support fixe ou chariot mobile (avec roulettes)
Hauteur de montage	Réglable selon la configuration (fixe ou mobile)
Dimensions (approx.)	800 mm (largeur) x 600 mm (profondeur) x 1500 mm (hauteur)
Poids net	25 kg (estimation)
Garantie	Garantie limitée de 5 ans
Entretien	Vérifier tous les 3 mois la sécurité et le serrage des fixations
Nettoyage	Chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Ne pas dépasser la charge maximale ; utiliser un assistant pour le montage
Pièces détachées	Disponibles sur demande auprès du service client Tripp Lite
Réparabilité	Réparation par un professionnel recommandée ; contactez le support

FOIRE AUX QUESTIONS - DMCSP4560HDS Tripp Lite

Quel est le poids maximum supporté par le chariot ?

La capacité de charge maximale est estimée à 45 kg. Ne jamais dépasser cette limite pour éviter tout risque de blessure ou de dommage.

Quelles sont les normes VESA compatibles ?

Le support accepte les normes VESA suivantes : 200x200, 300x200, 300x300, 400x200, 400x300, 400x400 et 600x400 mm.

Puis-je utiliser ce support en position fixe sans les roulettes ?

Oui, le manuel propose deux configurations : support fixe (sans roulettes) ou chariot mobile avec roulettes. Suivez les instructions correspondantes.

Quels outils sont nécessaires pour l'assemblage ?

Les outils fournis incluent des clés Allen de 4 mm, 5 mm et une clé M10. Des vis et rondelles sont également incluses.

Comment entretenir le chariot ?

Il est recommandé de vérifier la sécurité et le serrage de toutes les fixations tous les trois mois minimum.

Quelle est la période de garantie ?

Tripp Lite offre une garantie limitée de 5 ans contre les défauts de matériaux et de fabrication.

Puis-je installer un écran de 65 pouces ?

Ce modèle est conçu pour des écrans jusqu'à environ 60 pouces. Vérifiez le poids et la compatibilité VESA avant l'installation.

Le chariot est-il stable sur moquette ?

Les roulettes sont adaptées pour les surfaces planes. Sur moquette, assurez-vous que le chariot reste stable et ne bascule pas. Un assistant est recommandé.

Comment contacter le service client ?

Rendez-vous sur tripplite.com/support pour obtenir de l'aide concernant les pièces manquantes ou défectueuses.

Puis-je utiliser ce support à l'extérieur ?

Non, le produit est conçu pour une utilisation en intérieur uniquement. L'utilisation en extérieur peut entraîner une défaillance et des blessures.

MODE D'EMPLOI DMCSP4560HDS Tripp Lite

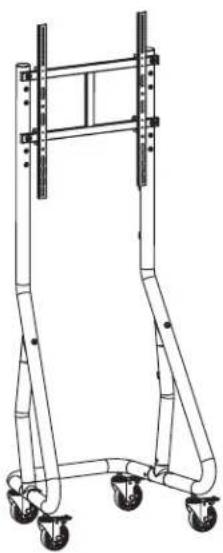

Chariot mobile robuste affichage paysage streamline

Modèle : DMCSP4560HDS

MISE EN GARDE: NE PAS EXCEDER LA CAPACITE PONDÉRALE MAXIMUM INDIQUEE. CELA RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS!

200x200/300x200 300x300/400x200 400x300/400x400 600x400

CAPACITE NOMINALI

D'excellence Industrielle

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Consignes de sécurité

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.

Avertissement

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter triplite. com/support.
• Ce produit a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d’instructions. S’assurer que le produit peut supporter sans risque la charge combinée de l’équipement et de tout le matériel et les composants attachés.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et/ou des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU D'une NÉGLIGENCE. LE VENTEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DécRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION, SONT LIMITÉS À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuITS ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui variant d'une compétence à l'autre.)

AVERTISSEMENT: L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de commencer l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite. com/support pour obtaining de l'aide.

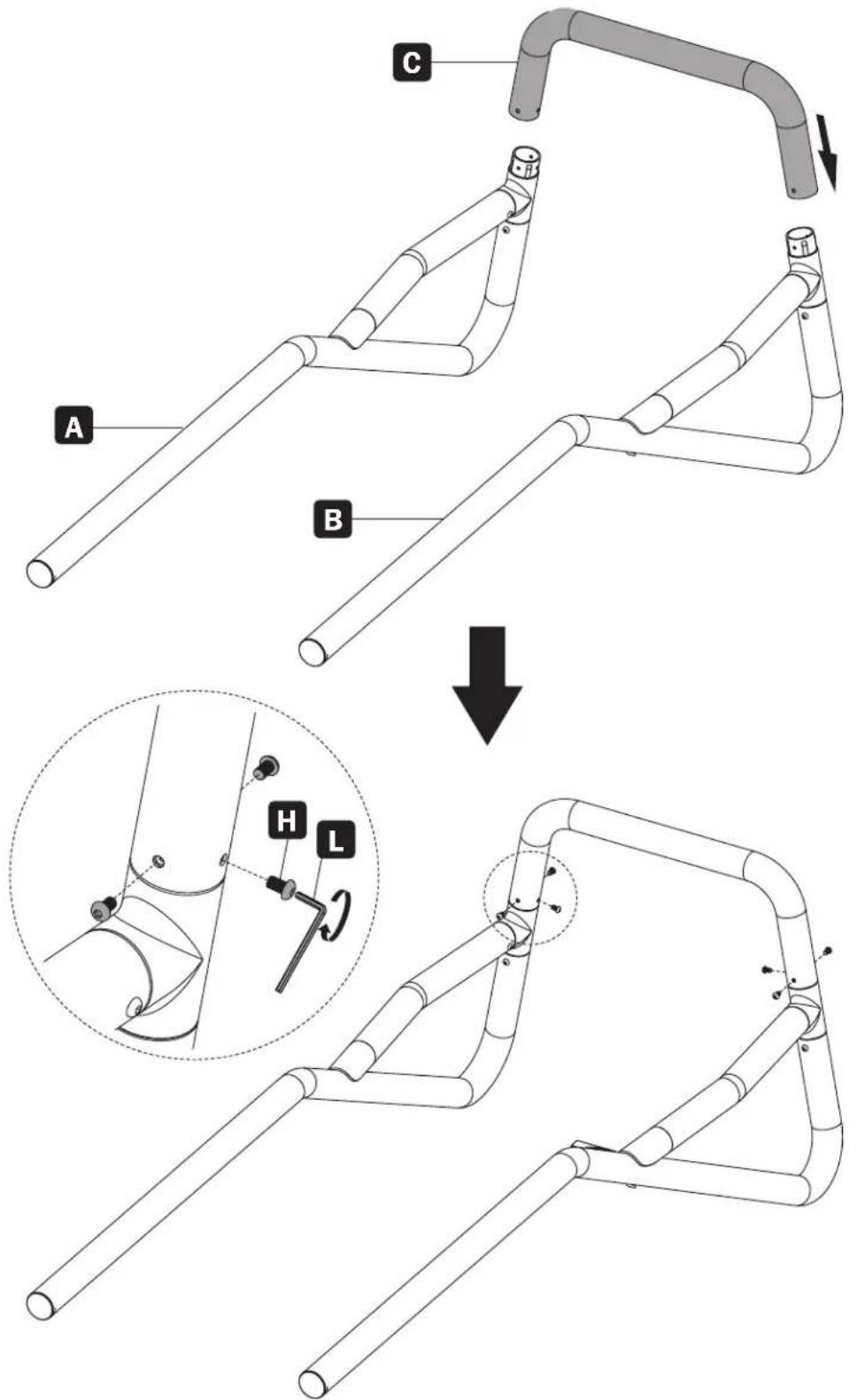

A (x1)

B (x1)

C (x1)

D (x1)

E (x2)

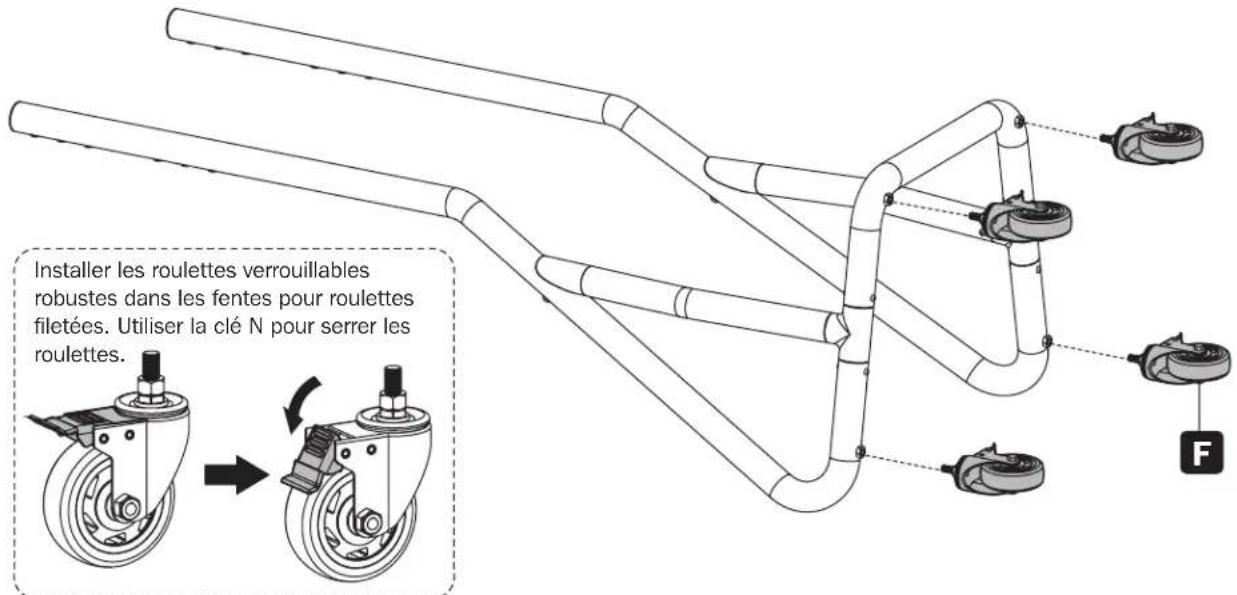

F (x4)

G (x3)

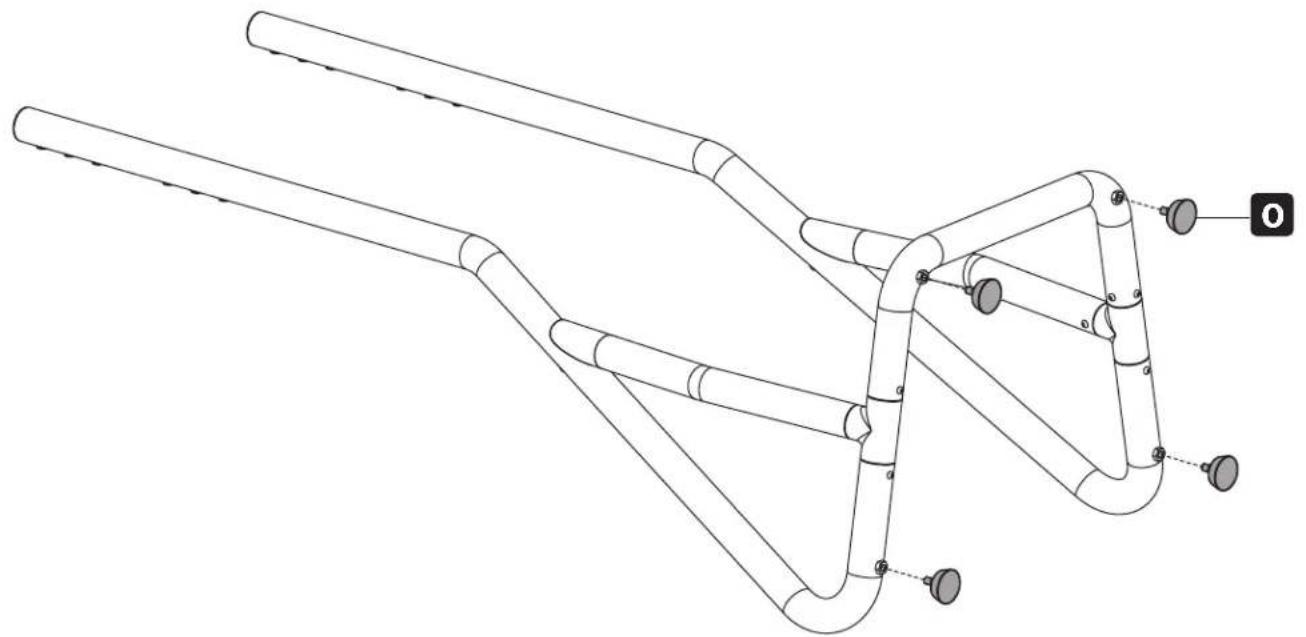

0 (x4)

P (x1)

Emballage

M-A M5x14 (x4)

M-B M6x14 (x4)

M-C M6x30 (x4)

M-D M8x30 (x4)

M-E M8x50 (x4)

M-F (x4)

M-G (x8)

M-H (x8)

Emballage

H M6x10 (x6)

1 M8x15 (x1)

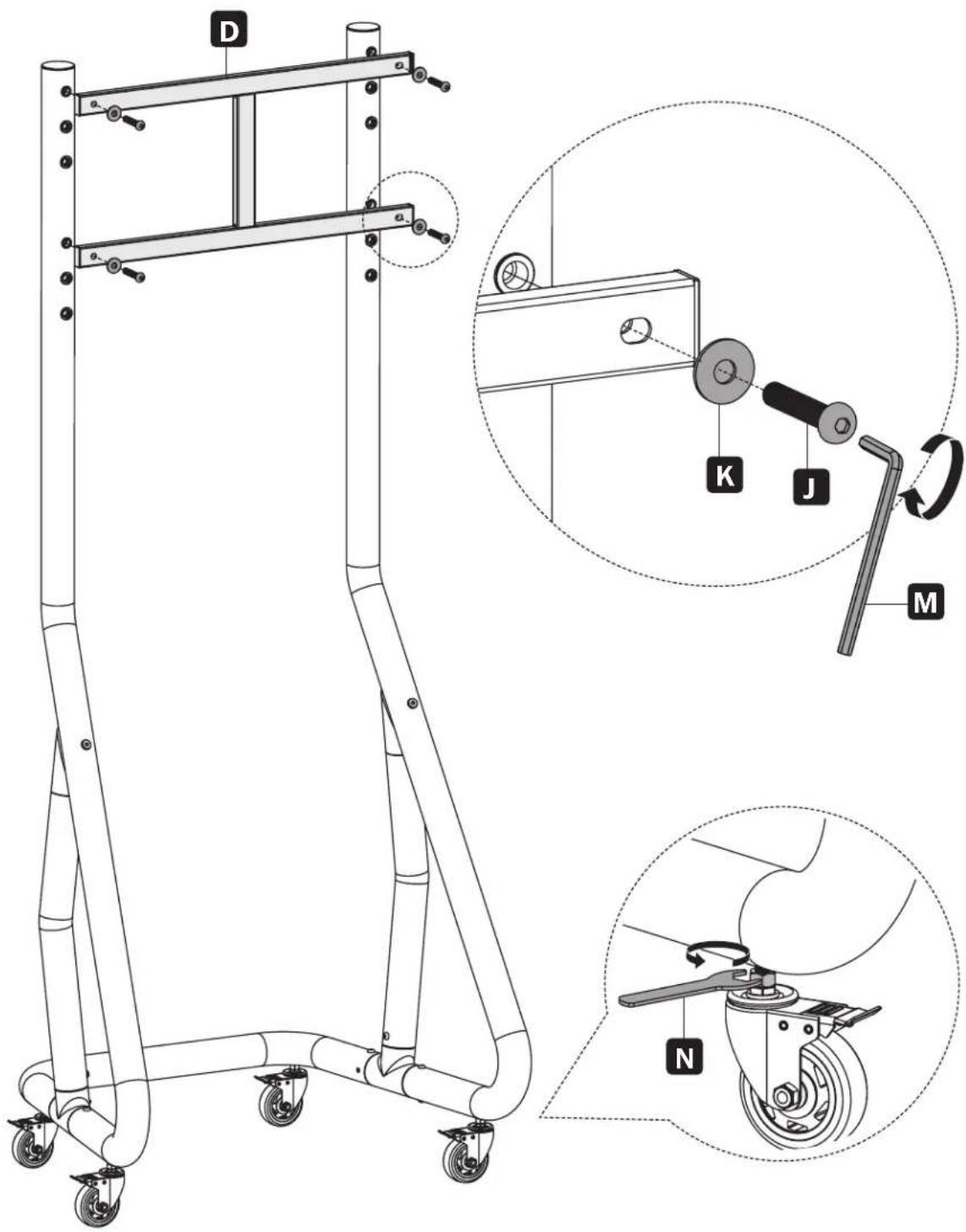

J M8x35 (x4)

K D8 (x4)

L 4 mm (x1)

M 5 mm (x1)

N M10 (x1)

Pour les écrans à dos plat

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.

Mise en GARDE :

Ne pas trop serrer les vis.

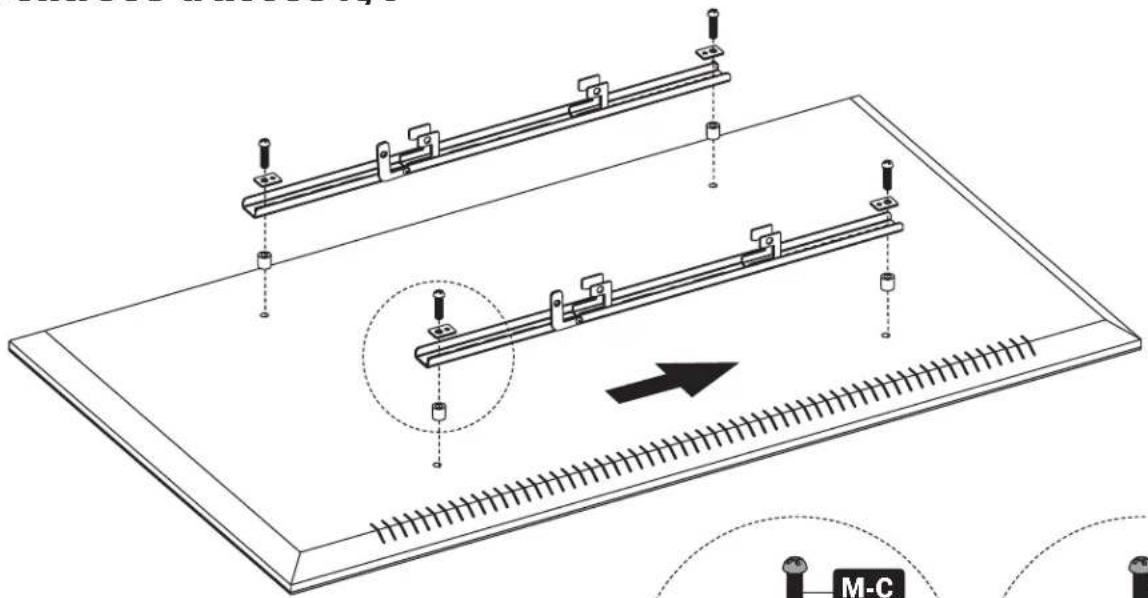

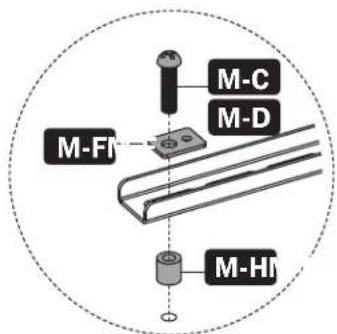

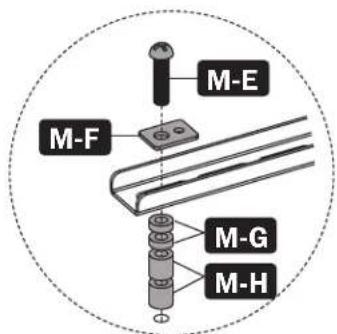

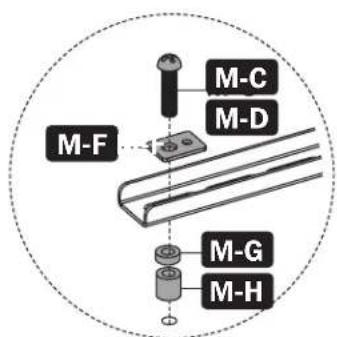

Pour les écrans à dos encastré ou les entrées d'accès a/v

Remarque: Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.

MISE EN GARDE :

Ne pas trop serrer les vis.

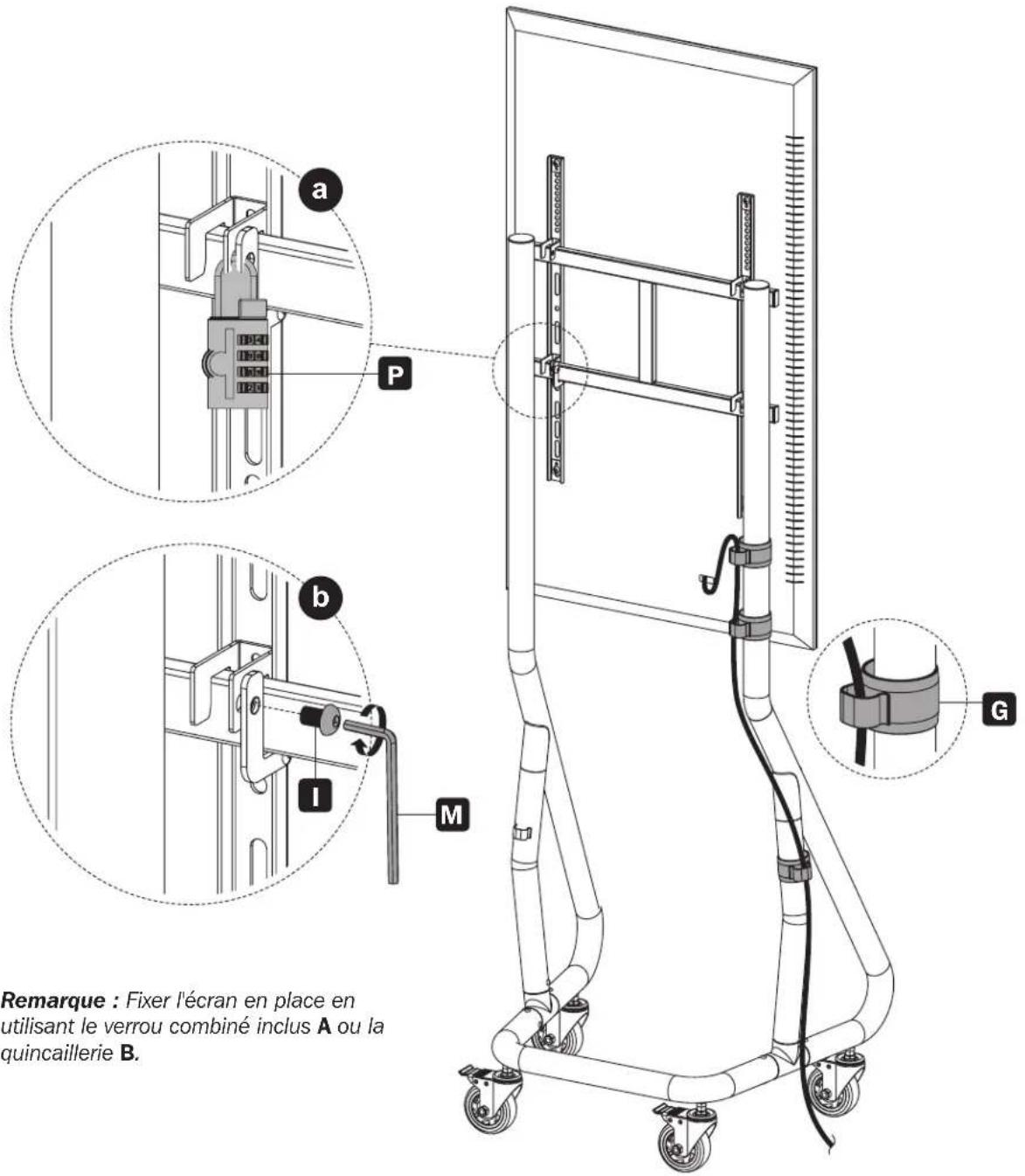

Assemblage

Remarque : Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher les bras de montage aux supports de montage.

MISE EN GARDE : S'assurer que l'écran est correctement monté avant de le relâcher.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Pour toute question, visitez tripplite. com/support.
