Produkttyp	Mobiler Wagen für Flachbildschirm
Marke	Tripp Lite
Modell	DMCSP4560HDS
Verwendung	Nur für Innenräume
Hauptmaterial	Robuster Stahl
Maximale Tragfähigkeit	45 kg (geschätzt)
VESA-Kompatibilität	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400 mm
Installationskonfiguration	Feste Halterung oder mobiler Wagen (mit Rollen)
Montagehöhe	Einstellbar je nach Konfiguration (fest oder mobil)
Abmessungen (ca.)	800 mm (Breite) x 600 mm (Tiefe) x 1500 mm (Höhe)
Nettogewicht	25 kg (geschätzt)
Garantie	Beschränkte Garantie von 5 Jahren
Wartung	Alle 3 Monate die Sicherheit und das Anziehen der Befestigungen überprüfen
Reinigung	Weiches, trockenes Tuch; scheuernde Mittel vermeiden
Sicherheit	Die maximale Last nicht überschreiten; einen Helfer für die Montage verwenden
Ersatzteile	Auf Anfrage beim Tripp Lite Kundendienst erhältlich
Reparierbarkeit	Reparatur durch Fachmann empfohlen; wenden Sie sich an den Support

Häufig gestellte Fragen - DMCSP4560HDS Tripp Lite

Was ist das maximale Gewicht, das der Wagen tragen kann?

Die maximale Tragfähigkeit wird auf 45 kg geschätzt. Diese Grenze niemals überschreiten, um Verletzungen oder Schäden zu vermeiden.

Welche VESA-Normen sind kompatibel?

Die Halterung akzeptiert folgende VESA-Normen: 200x200, 300x200, 300x300, 400x200, 400x300, 400x400 und 600x400 mm.

Kann ich diese Halterung als feste Position ohne Rollen verwenden?

Ja, das Handbuch bietet zwei Konfigurationen: feste Halterung (ohne Rollen) oder mobiler Wagen mit Rollen. Befolgen Sie die entsprechenden Anweisungen.

Welche Werkzeuge werden für die Montage benötigt?

Die mitgelieferten Werkzeuge umfassen Inbusschlüssel 4 mm, 5 mm und einen M10-Schlüssel. Schrauben und Unterlegscheiben sind ebenfalls enthalten.

Wie warte ich den Wagen?

Es wird empfohlen, die Sicherheit und das Anziehen aller Befestigungen mindestens alle drei Monate zu überprüfen.

Wie lang ist die Garantiezeit?

Tripp Lite bietet eine beschränkte Garantie von 5 Jahren auf Material- und Verarbeitungsfehler.

Kann ich einen 65-Zoll-Bildschirm installieren?

Dieses Modell ist für Bildschirme bis etwa 60 Zoll ausgelegt. Überprüfen Sie vor der Installation Gewicht und VESA-Kompatibilität.

Ist der Wagen auf Teppichboden stabil?

Die Rollen sind für ebene Oberflächen geeignet. Auf Teppichboden stellen Sie sicher, dass der Wagen stabil bleibt und nicht kippt. Ein Helfer wird empfohlen.

Wie kontaktiere ich den Kundendienst?

Besuchen Sie tripplite.com/support für Hilfe bei fehlenden oder defekten Teilen.

Kann ich diese Halterung im Freien verwenden?

Nein, das Produkt ist nur für die Verwendung in Innenräumen ausgelegt. Die Verwendung im Freien kann zu Ausfällen und Verletzungen führen.

BEDIENUNGSANLEITUNG DMCSP4560HDS Tripp Lite

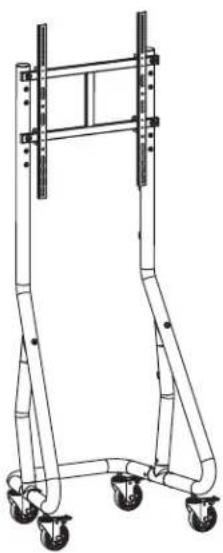

Mobiler Streamline-Wagen im Hochformat

Modell:DMCSP4560HDS

English 1 • Espanol 12 • Français 23 • Pycckn 34

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICT UBERSCHRITTEN WERDEN. EINE UBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBlichen SACHSCHÄDEN FührREN!

200× 200 / 300× 200

300 × 300 / 400 × 200

400×300/400×400

600×400

75 lb. 30 kg)

EINGESTUFT

Manufacturing

Excellence

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNING

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in thisem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte tripplite.com/support.
• Dieses Produkt wurde so entwickelt, dass es NUR wie in dieser Bedienungsanleitung angegeben installiert und verwendet werden dar. Die unsachgemäß Installation these Products kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit gutem Mechanischen Geschick und Grundkenntrissen im Bauen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sichere, dass die Einheit das Gewicht des Geräts sowie das zugehörige Material und ähnliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheiten und zu positionieren.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieser Produkte im Freien kann zu Fehlfunktionen und/oder Verletzungen führen.

Garantie

5 Jahre eingeschränkte Garantie

Der Verkauf garantiert für einen Zeitraum

von fuien ab Kaufdatum, dass das Produkt weder Material- noh Herstellungseher aufweist, wenn es gemaB allen zutreffenden Anweisungen verwend wird. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungseher aufweist, kann der Verkauf der sie Fehler nach eigem Emessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFRGUND VON UNFALLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICTGEDECT. AUSsER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUENEN UBERNIMMT DER VERKAFER KEINERLEI GARANTIE. AUSsER WENN VON DEN GULTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIEREN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FUR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARNTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHADEN UND BEILAUFIG ENTSTANDENEN SCHADEN AUS. (Da einige Länder den Ausschluss oder die Beschrunkung von Folgeschaden oder beilaufig entstanden Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschrunkung einer implizierten Garantie entsprechensagen, sind die ober genommen Beschrunkungen fur Sie möglichweise nicht zuteffend.iese Garantie gbt Ihnen bestimmte Rechte. Sie haben jeder moglicherweise andere Rechte, die abhangig von der Gerichtsbarkeit variieren konnen.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, überimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

Komponentenliste

WICHTIG: Uberprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie triplite.com/support fur den Kundendienst.

A
(x1)

B
(x1)

C
(x1)

D
(x1)

E
(x2)

F
(x4)

G
(x3)

0
(x4)

P
(x1)

Paket M

M-A
M5x14 (x4)

M-B
M6x14 (x4)

M-C
M6x30 (x4)

M-D
M8x30 (x4)

M-E
M8x50 (x4)

M-F
(x4)

M-G
(x8)

M-H
(x8)

Paket P

H
M6x10 (x6)

1
M8x15 (x1)

J
M8x35 (x4)

K
D8 (x4)

L
4 mm (x1)

M
5 mm (x1)

N
M10 (x1)

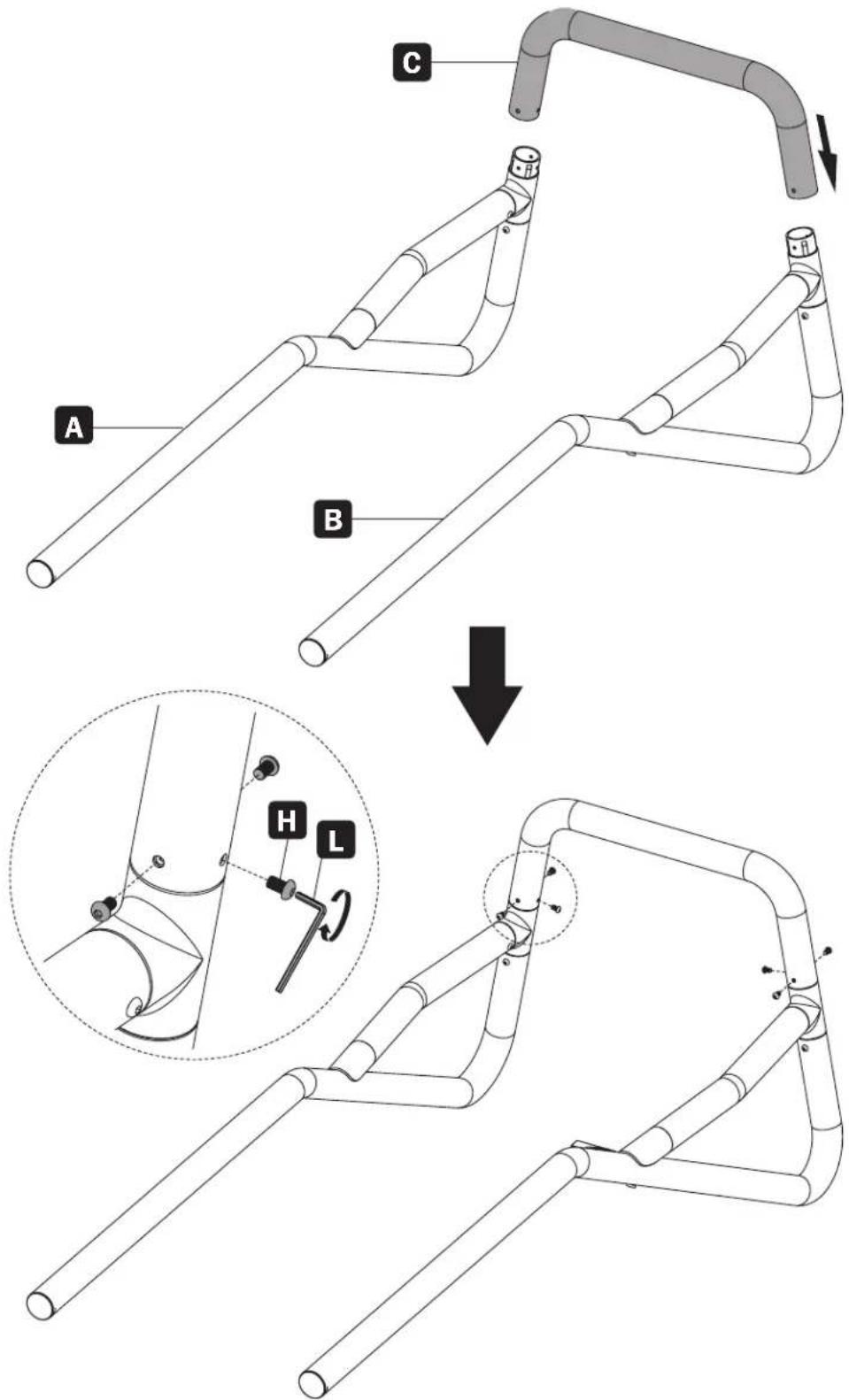

1

2a

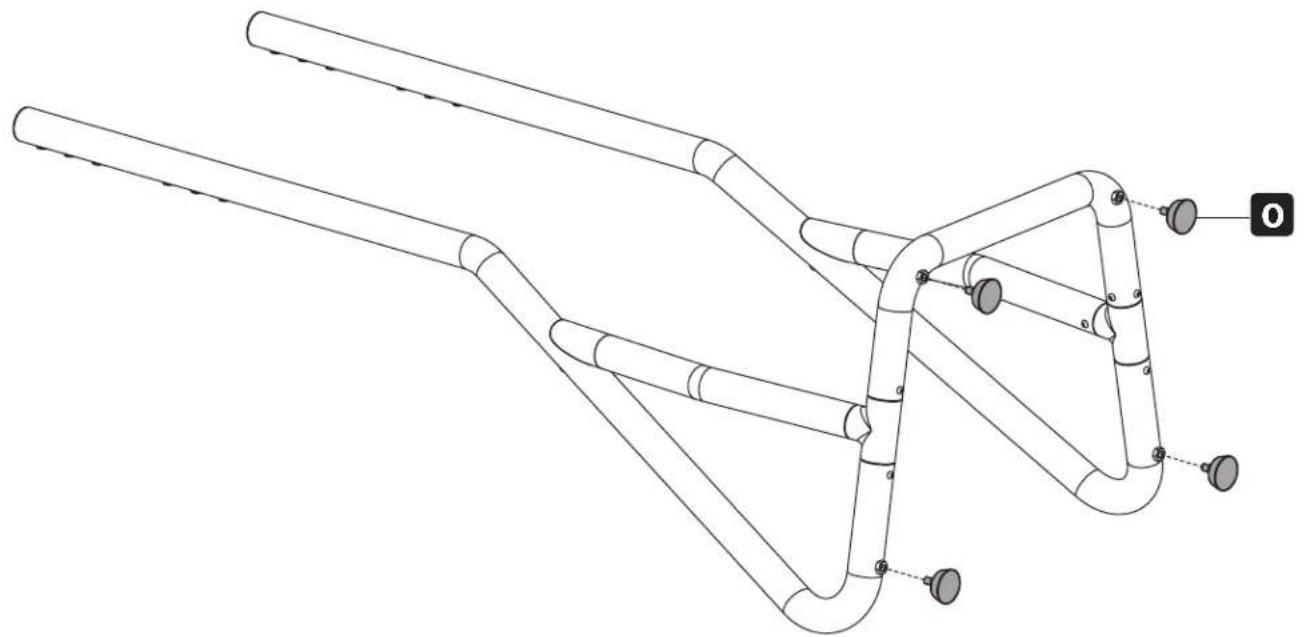

Zur Verwendung als fester Ständer

2b

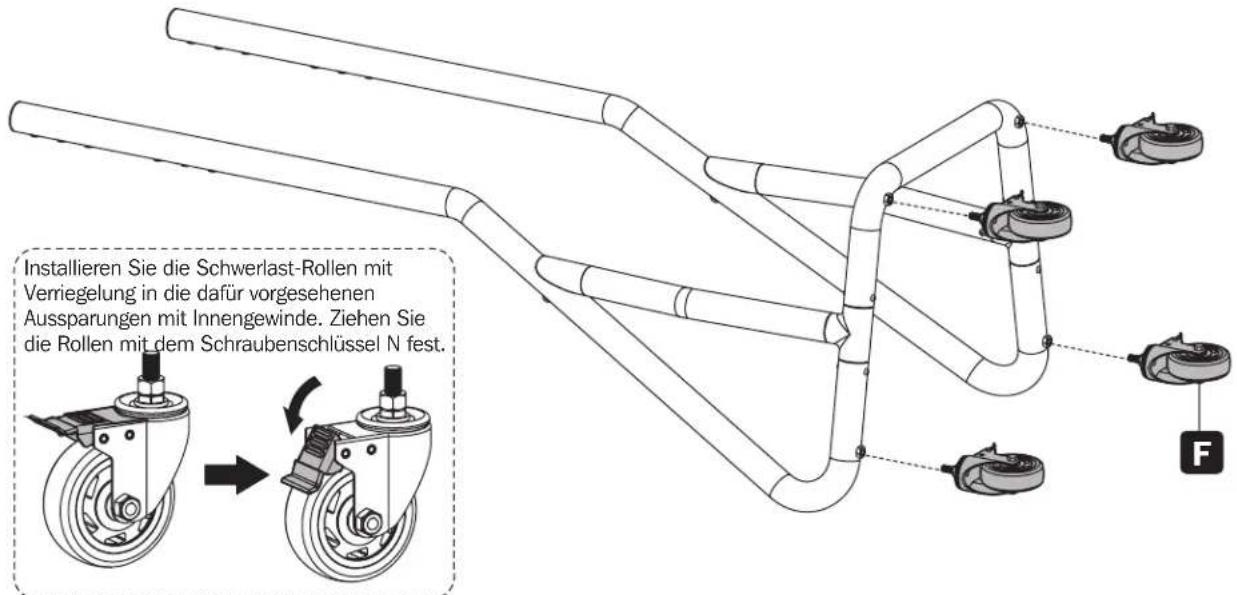

Zur Verwendung als mobiler Wagen

Montage

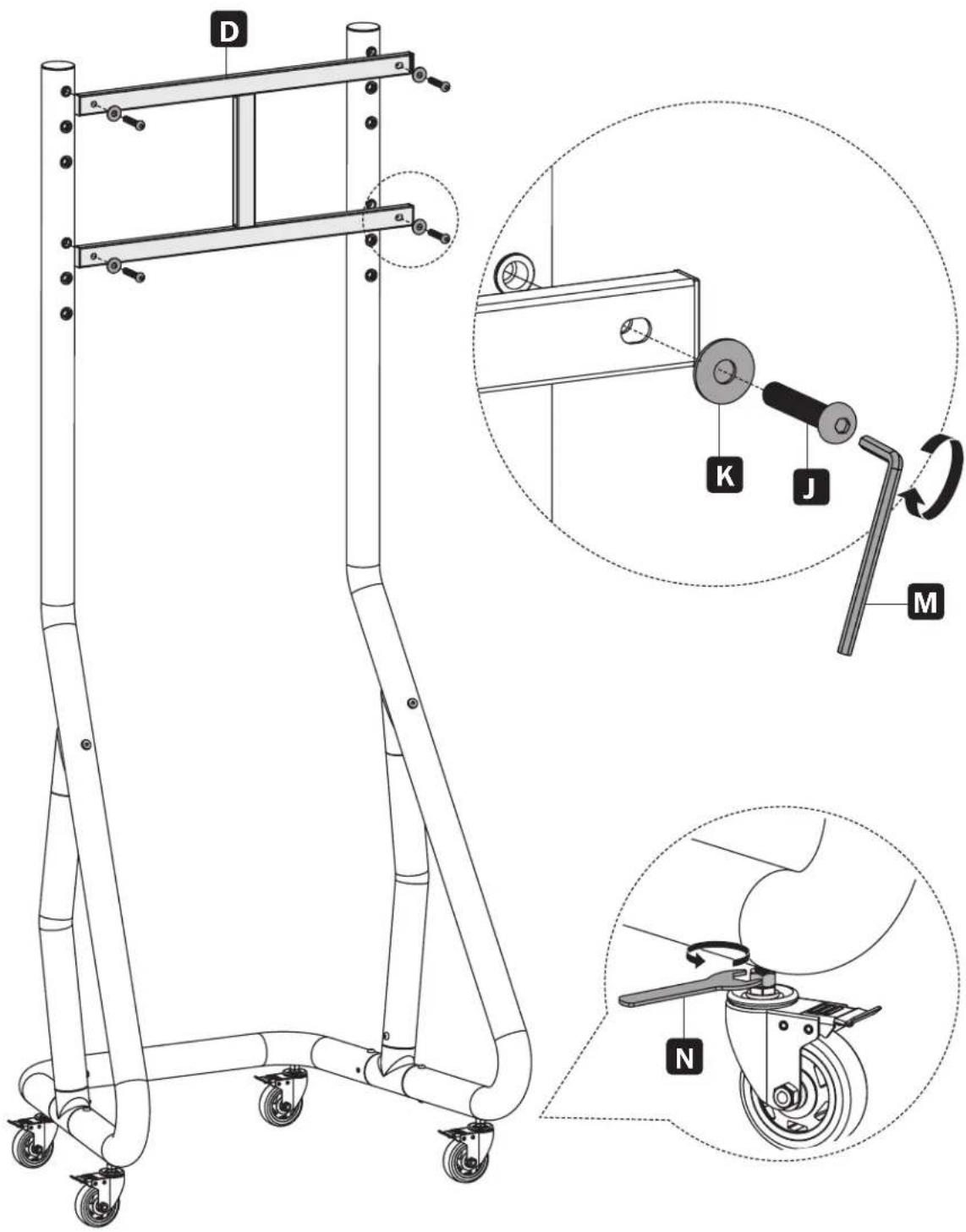

3

Montage

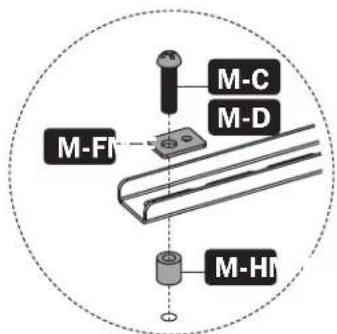

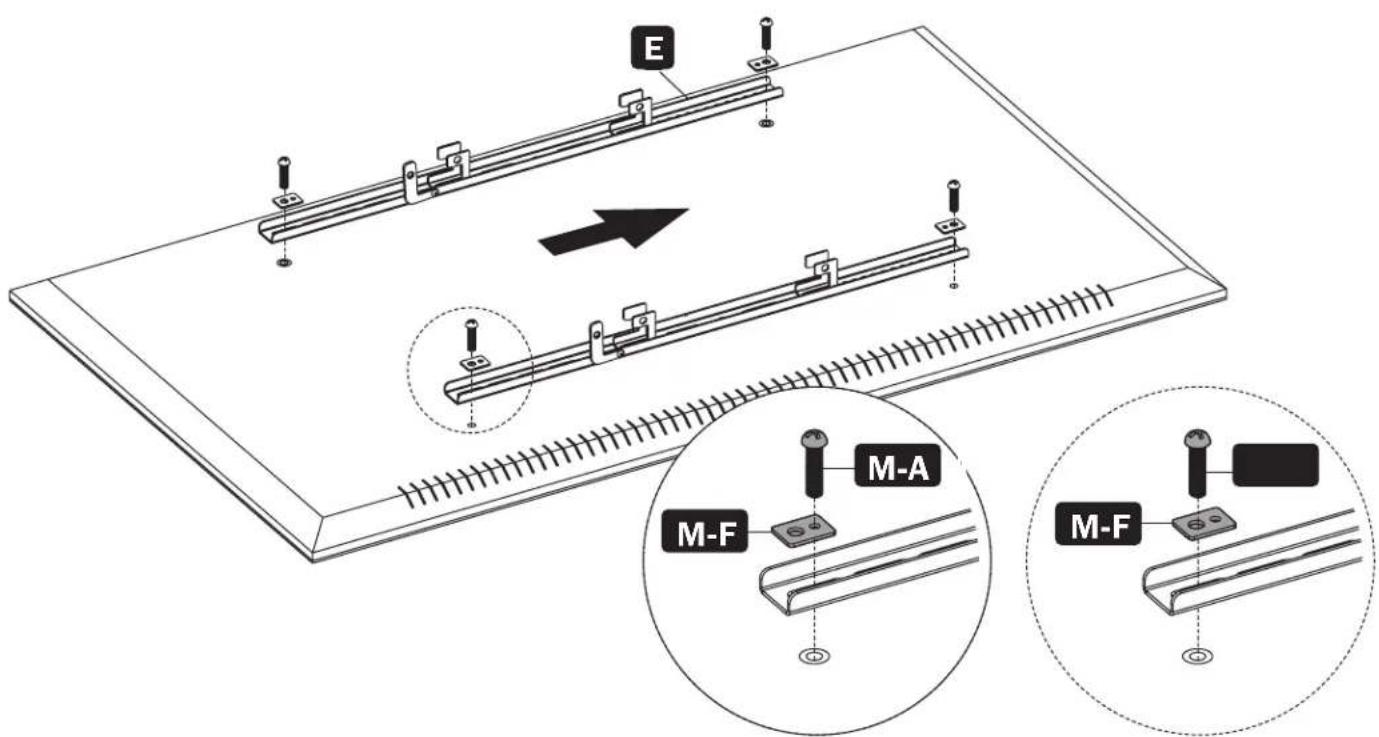

Für Bildschirme mit flacher Rückseite

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

ACHTUNG:

Ziehen Sie die Schrauben nicht zu fest an.

Montage

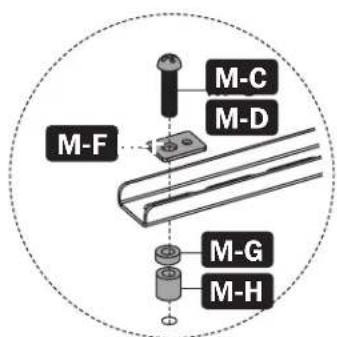

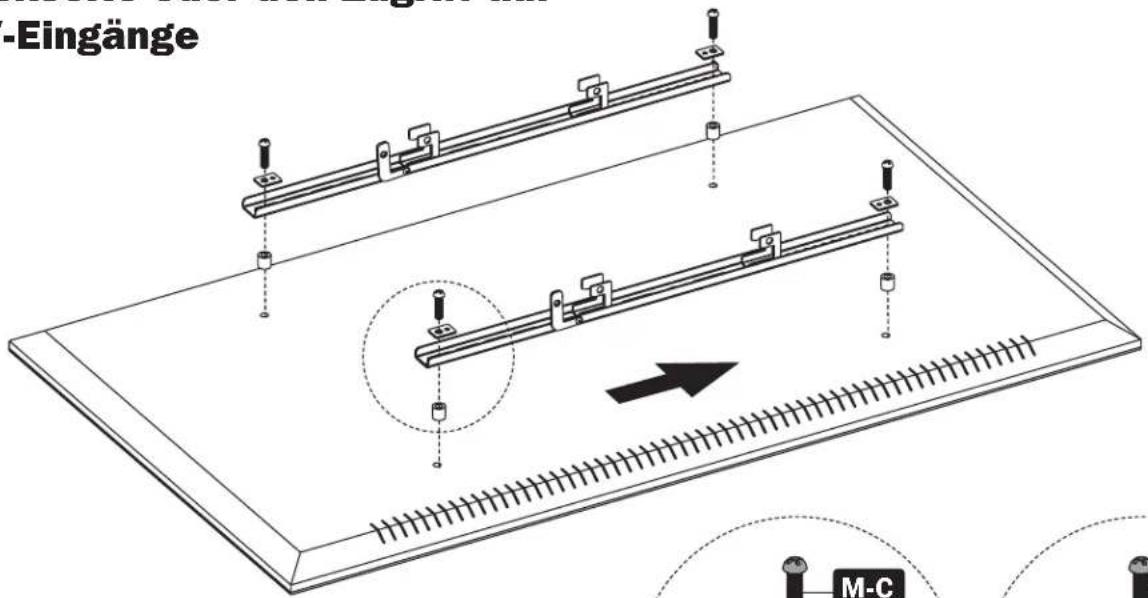

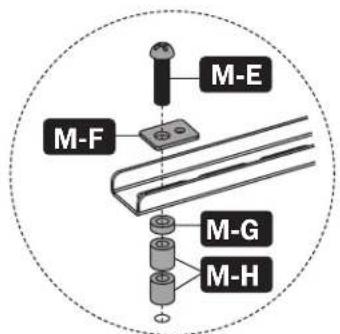

Für Bildschirme mit vertiefter Rückseite oder den Zugriff auf A/V-Eingänge

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete
Schauben, Beilagscheiben und Abstandhalter (falls erforderlich).

ACHTUNG:

Ziehen Sie die Schrauben nicht zu fest an.

Montage

5

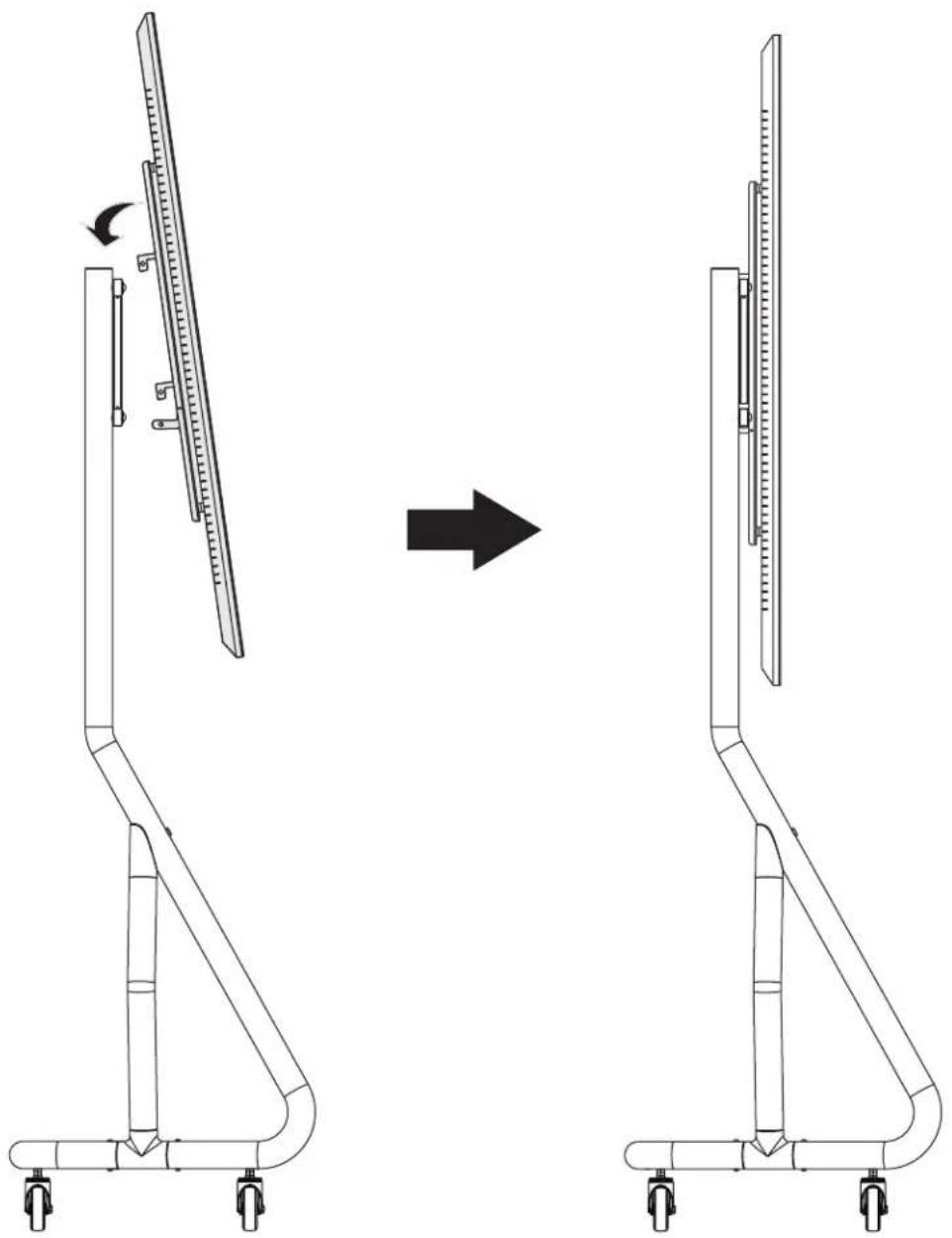

Hinweis: Hängen Sie die Montagearme mit Hilfe eines Assistenten oder einer mechanischen Hebevorrichtung auf die Montagehalterungen.

ACHTUNG:

Stellen Sie sicher, dass der Bildschirm richtig montiert ist, bevor Sie ihn loslassen.

G

Hinweis: Sichern Sie den Bildschirm mit dem im Lieferumfang enthaltenen Kombinationsschloss A oder den Montageteilen B.
