Tipo de producto	Carro móvil para pantalla plana
Marca	Tripp Lite
Modelo	DMCSP4560HDS
Uso	Solo interior
Material principal	Acero resistente
Capacidad de carga máxima	45 kg (estimado)
Compatibilidad VESA	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400 mm
Configuración de instalación	Soporte fijo o carro móvil (con ruedas)
Altura de montaje	Ajustable según la configuración (fijo o móvil)
Dimensiones (aprox.)	800 mm (ancho) x 600 mm (profundo) x 1500 mm (alto)
Peso neto	25 kg (estimado)
Garantía	Garantía limitada de 5 años
Mantenimiento	Verificar cada 3 meses la seguridad y el apriete de las fijaciones
Limpieza	Paño suave y seco; evitar productos abrasivos
Seguridad	No exceder la carga máxima; usar un asistente para el montaje
Piezas de repuesto	Disponibles bajo pedido al servicio al cliente de Tripp Lite
Reparabilidad	Reparación por un profesional recomendada; contacte al soporte

Preguntas frecuentes - DMCSP4560HDS Tripp Lite

¿Cuál es el peso máximo soportado por el carro?

La capacidad de carga máxima se estima en 45 kg. Nunca supere este límite para evitar riesgos de lesiones o daños.

¿Cuáles son las normas VESA compatibles?

El soporte acepta las siguientes normas VESA: 200x200, 300x200, 300x300, 400x200, 400x300, 400x400 y 600x400 mm.

¿Puedo usar este soporte en posición fija sin las ruedas?

Sí, el manual ofrece dos configuraciones: soporte fijo (sin ruedas) o carro móvil con ruedas. Siga las instrucciones correspondientes.

¿Qué herramientas se necesitan para el montaje?

Las herramientas incluidas incluyen llaves Allen de 4 mm, 5 mm y una llave M10. También se incluyen tornillos y arandelas.

¿Cómo mantener el carro?

Se recomienda verificar la seguridad y el apriete de todas las fijaciones al menos cada tres meses.

¿Cuál es el período de garantía?

Tripp Lite ofrece una garantía limitada de 5 años contra defectos de materiales y fabricación.

¿Puedo instalar una pantalla de 65 pulgadas?

Este modelo está diseñado para pantallas de hasta aproximadamente 60 pulgadas. Verifique el peso y la compatibilidad VESA antes de la instalación.

¿El carro es estable sobre moqueta?

Las ruedas están diseñadas para superficies planas. Sobre moqueta, asegúrese de que el carro se mantenga estable y no se vuelque. Se recomienda un asistente.

¿Cómo contactar al servicio al cliente?

Visite tripplite.com/support para obtener ayuda sobre piezas faltantes o defectuosas.

¿Puedo usar este soporte en exteriores?

No, el producto está diseñado para uso en interiores únicamente. El uso en exteriores puede provocar fallas y lesiones.

MANUAL DE USUARIO DMCSP4560HDS Tripp Lite

Manual del Propietario

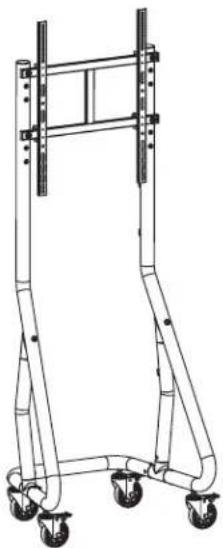

Carro Móvil Vertical Aerodinámico para Servicio Pesado

Modelo:DMCSP4560HDS

English 1·Français 23·Pycckn 34·Deutsch 45

PRECAUCION: NO EXCEDA LA CAPACIDAD DE CARGA MAXIMA INDICADA. IPUEDEN OCURRIR LESIONES SEVERAS O DANOS A LA PROPIEDAD!

200 × 200 / 300 × 200

300 × 300 / 400 × 200

400×300/400×400

600× 400

Excelecnian

Manufacture

1111 W. 35th Street, Chicago, IL 60609, EE. UU. triplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad

NOTA: Lea todo el manual de instrucciones antes de iniciaar la instalacion y ensamble.

ADVERTENCIA

• No inicia la instalacion hasta que haya leido y entendido las instrucciones y advertencias contentsas en este manual. Si tiene unaagna con respeco a qualquiera de las instrucciones o advertencias, visite tripblite.com/support.
• Este produit fue diseñado para ser instalado y utilizdo SOLAMENTE como se especifica en este manual. La instalación Incorrecta de este producto pueda causar daños o lesiones severas.
• Este produit de ser instalado únicamente por una persona con competencias mecánicas adecuadas, experienciaística en construcción y total comprensión de este manual de instrucciones.
• Cerciorese que la unidad pueda soportar con seguridad la energia de todo el hardware y componentes instalados.
• Utilice sempre un幫助 o equipo de elevacion mecancio para levantar y colocar el equipo con seguridad.
• Este produit estáaxydado para usarse solo en interiores.Usar este producto en exteriores podria derivar en fallas del
  producc0 o lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuando a materiales y mano deoba por un periodo de 5 años a partir de la fecha de comprar inial. Si el producto resulta defectuoso en material o mano de obra bajo de ese periodo, el vendedor reparar o reemplazar a el producto a su entera disrecion.

ESTA GARANTIA NO SE APLICAL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARGANTIAS EXPRESAS DISTINAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUDEDAS TODAS LAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITADAS EN CUANTO A DURACION AL PERIODO DE GARNTIA ESTABLECIDO; ASIMISMO, ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten limitaciones en cuando a la duracion de una garantia y algunos Estados no permiten la exclusion o limitacion de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se aplicieren a usted. esta garantia le otorga direchos legales espacificos y usted pueda tenerthersrechos que pueen variar de une jurisdictona o atra).

ADVERTENCIA: antes de uso, cada 用户 de serce ciorarse si es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adequacion de这些东西 dispositivos para una aplicacion españica.

Tripp Liteieneuna politica de mejora continua.Las especificaciones estan susetas a cambio sin previo aviso.Las fotografias e ilustraciones pueen diferir ligeramente de los productos reales.

Lista de Comprobación de Componentes

IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recibido todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite triplite.com/support para solicitar servicios.

A
(x1)

B
(x1)

C
(x1)

D
(x1)

E
(x2)

F
(x4)

G
(x3)

0
(x4)

P
(x1)

Paquete M

M-A
M5x14 (x4)

M-B
M6x14 (x4)

M-C
M6x30 (x4)

M-D
M8x30 (x4)

M-E
M8x50 (x4)

M-F
(x4)

M-G
(x8)

M-H
(x8)

Paquete P

H
M6x10 (x6)

1
M8x15 (x1)

J
M8x35 (x4)

K
D8 (x4)

L
4 mm (x1)

M
5 mm (x1)

N
M10 (x1)

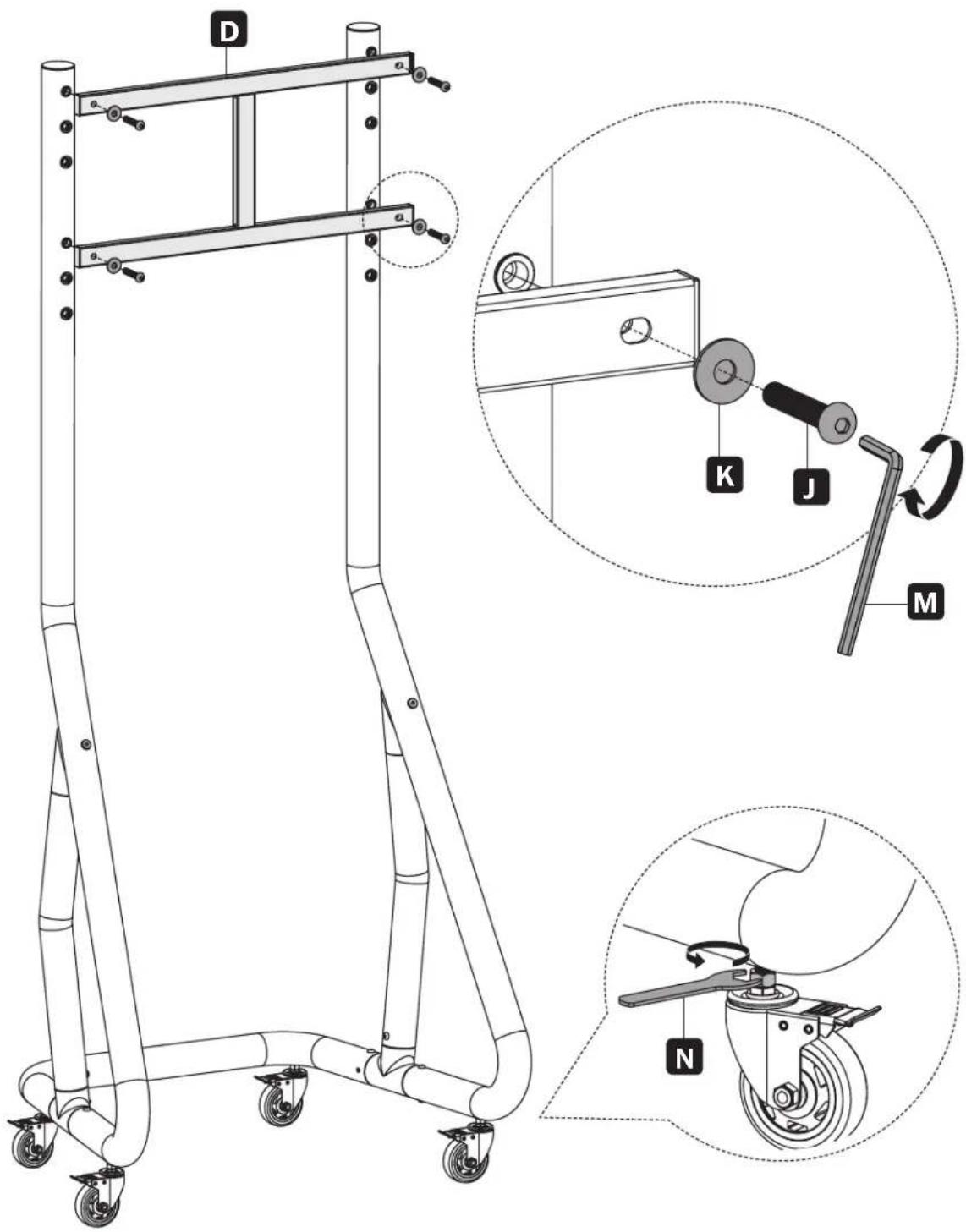

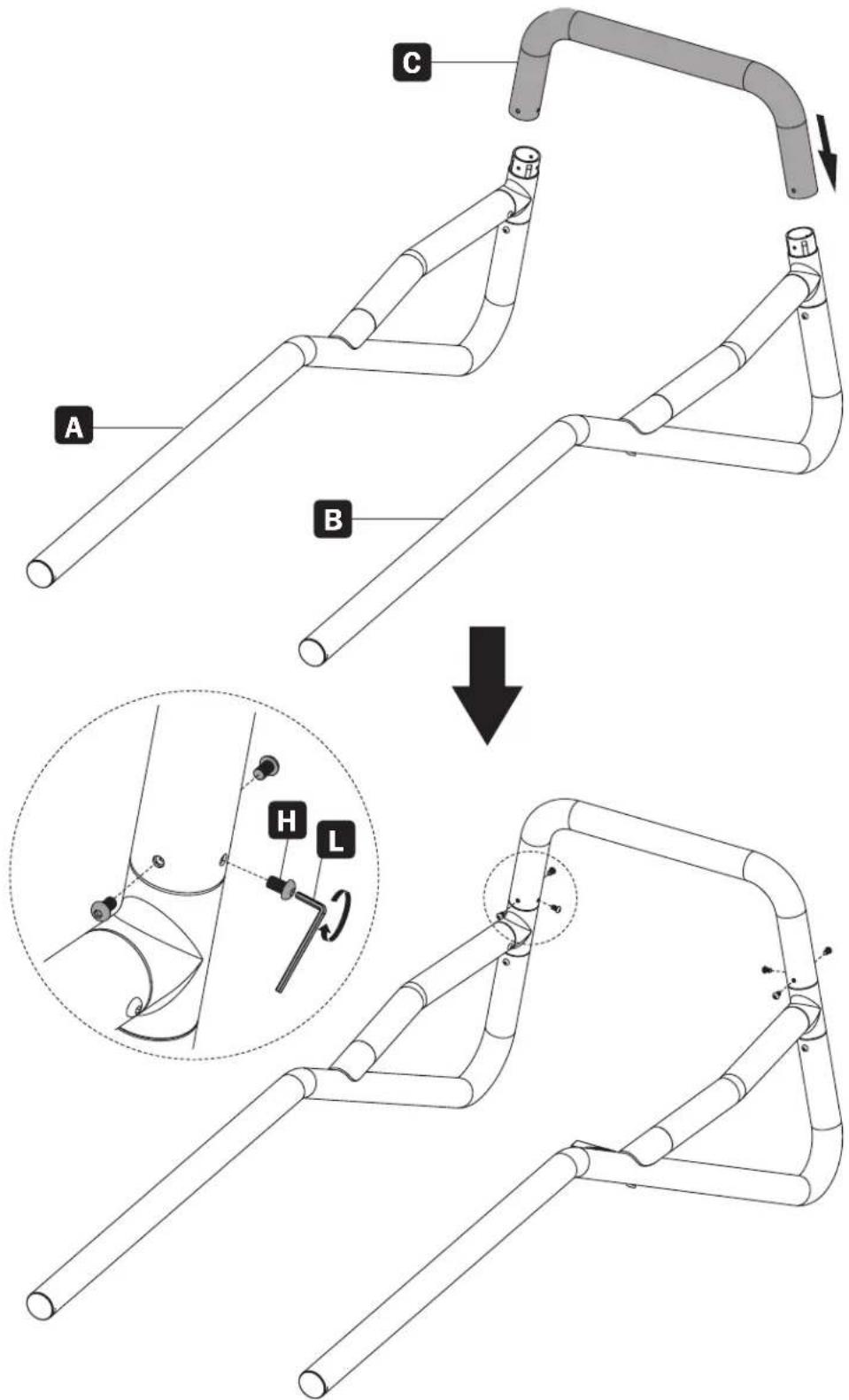

Ensemble

1

2a

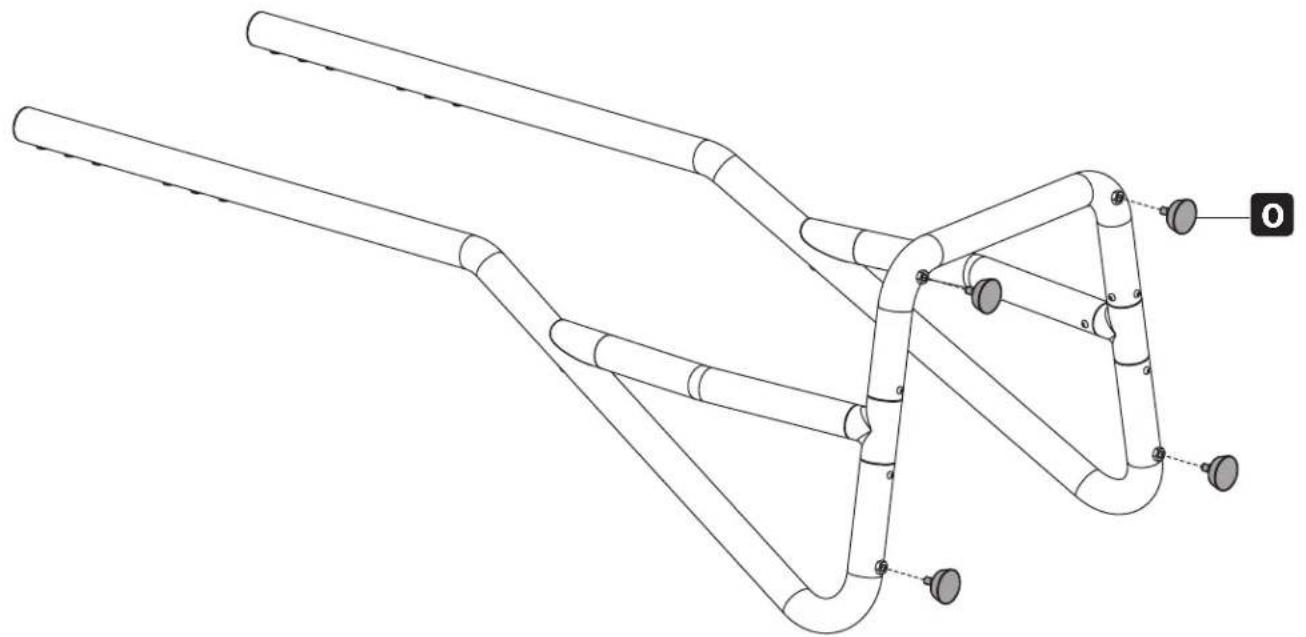

Para su Uso como Soporte Fijo

2b

Para su Uso como Carro Movil

Ensemble

3

Ensemble

Para Pantallas de Respaldo Plano

Note: Elija los Tornillos, Arandelas y Espaciadores (si fueran necessities) apropiados de acuerdo con el tipo de pantalla.

PRECAUCION:

No apriete excessivamente los tornillos.

Ensemble

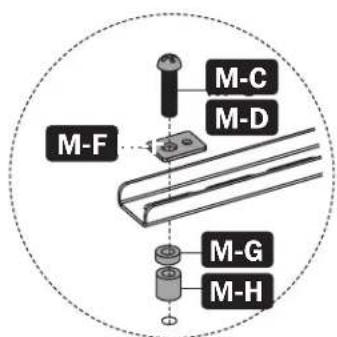

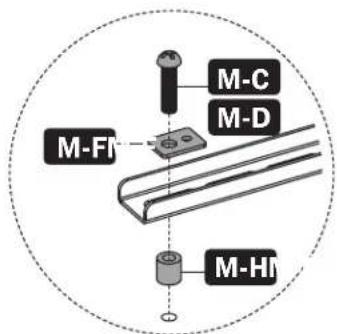

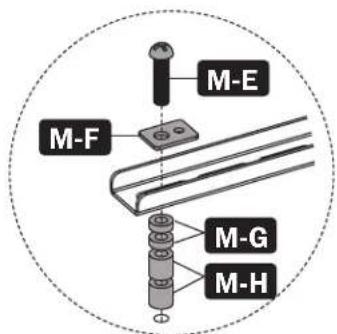

Para Pantallas con Parte Posterior Cóncava o para Acceder a Entradas de Audio y Video

Note: Elija los Tornillos, Arandelas y Espaciadores (si fueran necessities) apropiados de acuerdo con el tipo de pantalla.

PRECAUCION:

No apriete excessivamente los tornillos.

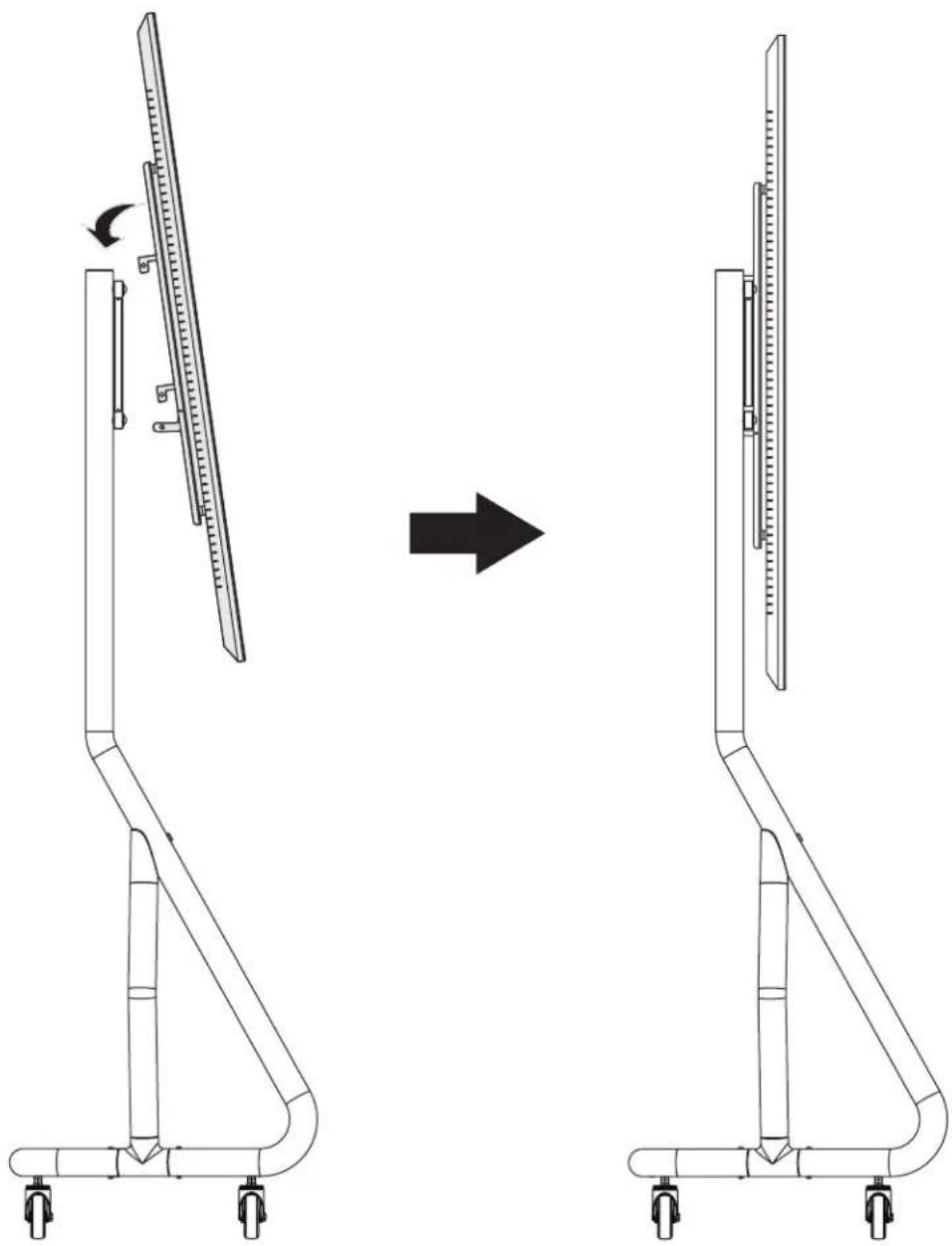

Ensemble

5

Nota: Con laapia de other persona o de un equipo de elevacion mecancico, cuique los brazos de instalacion en los soportes de instalacion.

PRECAUCION:

Asegürese de que la pantalla está correctamente instalada antes de soltarla.

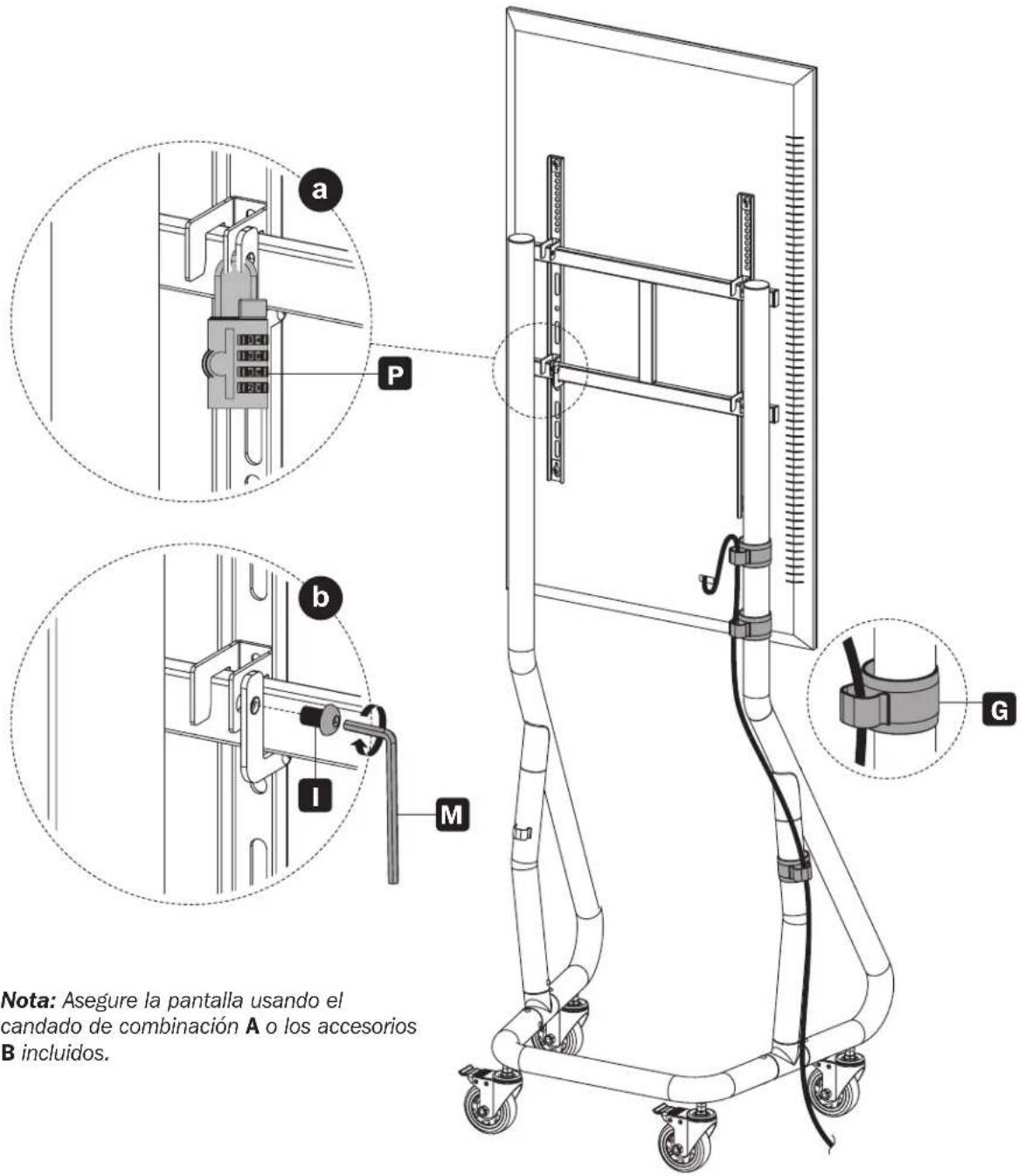

Ensemble

6

Mantenimiento

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y que su uso sea seguro.
• Si Tiene una pregunta, visite tripplite.com/support.
