Type de produit	Adaptateur USB-C vers VGA avec hub USB-A
Modèles compatibles	U444-06N-VU-C, U444-06N-VUB-C
Connecteur d'entrée	USB-C mâle
Connecteurs de sortie	1 x VGA femelle, 1 x USB-A femelle, 1 x USB-C femelle (charge et données)
Résolution vidéo maximale	1920 x 1080 (1080p) à 60 Hz
Débit de données USB	Jusqu'à 5 Gbit/s (USB 3.2 Gen 1)
Charge USB-C PD	Prise en charge entrée jusqu'à 20 V 3 A (60 W), sortie USB-A 5 V 1 A (5 W)
Compatibilité réseau	Sans (pas de port Ethernet sur ce modèle)
Plug and Play	Oui, aucun pilote requis
Systèmes d'exploitation supportés	Windows, macOS, Linux, Chrome OS, Android (avec USB-C)
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 85 % HR, sans condensation
Dimensions approximatives	50 x 30 x 10 mm
Poids approximatif	30 g
Garantie	3 ans limitée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Éviter les chocs, l'humidité excessive et les sources de chaleur.
Pièces détachées et réparabilité	Pièces non réparables par l'utilisateur. Câbles VGA optionnels disponibles (série P502).
Contenu de l'emballage	Adaptateur, manuel d'utilisation

FOIRE AUX QUESTIONS - U44406NVUC Tripp Lite

Quels sont les modèles compatibles avec cet adaptateur ?

Les modèles U444-06N-VU-C et U444-06N-VUB-C sont concernés. Vérifiez l'étiquette sur votre produit pour confirmer.

Puis-je connecter un écran VGA avec cet adaptateur ?

Oui, il permet de connecter un moniteur VGA via un port USB-C avec une résolution maximale de 1920 x 1080 à 60 Hz.

Est-ce que cet adaptateur prend en charge la charge de mon ordinateur ?

Oui, le port USB-C de l'adaptateur supporte l'entrée de charge Power Delivery jusqu'à 60 W (20 V 3 A).

Quels sont les débits de transfert des ports USB ?

Les ports USB-A et USB-C supportent des vitesses USB 3.2 Gen 1 jusqu'à 5 Gbit/s, rétrocompatibles avec les générations antérieures.

Cet adaptateur fonctionne-t-il sans pilote ?

Oui, il est Plug and Play. Aucun logiciel ou pilote n'est requis pour la plupart des systèmes d'exploitation.

Puis-je utiliser un câble Ethernet avec ce modèle ?

Non, les modèles U444-06N-VU-C et U444-06N-VUB-C ne possèdent pas de port Ethernet. Seuls les modèles U444-06N-VGU-C et U444-06N-VGUB-C en sont équipés.

Quels systèmes d'exploitation sont compatibles ?

Windows, macOS, Linux, Chrome OS et Android (avec un appareil hôte USB-C) sont compatibles.

Puis-je connecter plusieurs périphériques en même temps ?

Oui, vous pouvez connecter un moniteur VGA, un périphérique USB-A et charger votre appareil via le port USB-C simultanément.

Quelle est la garantie de cet adaptateur ?

Tripp Lite offre une garantie limitée de 3 ans contre les défauts de matériau et de fabrication.

Comment nettoyer l'adaptateur ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. Évitez les liquides et les produits abrasifs.

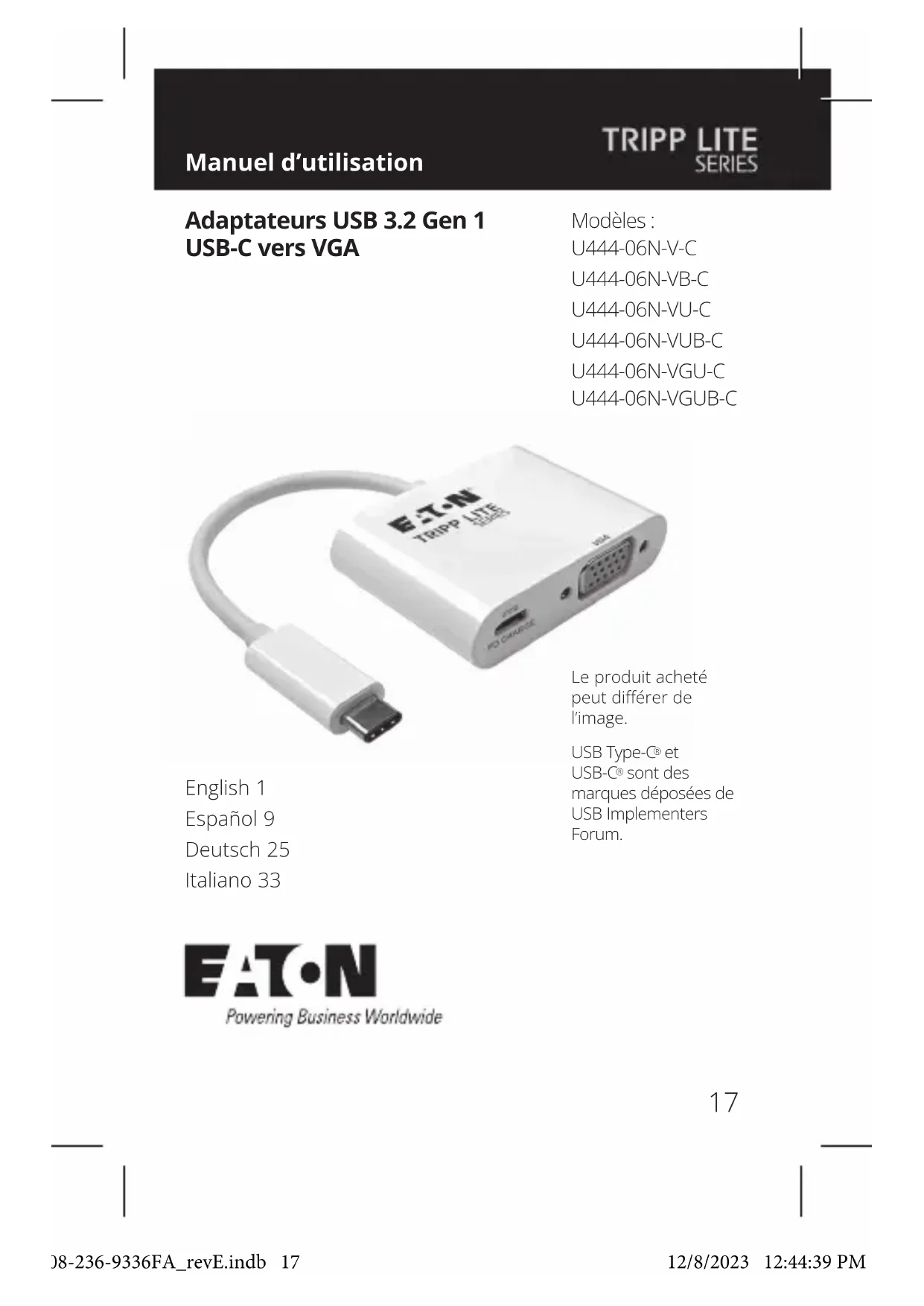

MODE D'EMPLOI U44406NVUC Tripp Lite

Adaptateurs USB 3.2 gen 1 usb-c vers VGA

Modèles:

U444-06N-V-C

U444-06N-VB-C

U444-06N-VU-C

U444-06N-VUB-C

U444-06N-VGU-C

U444-06N-VGUB-C

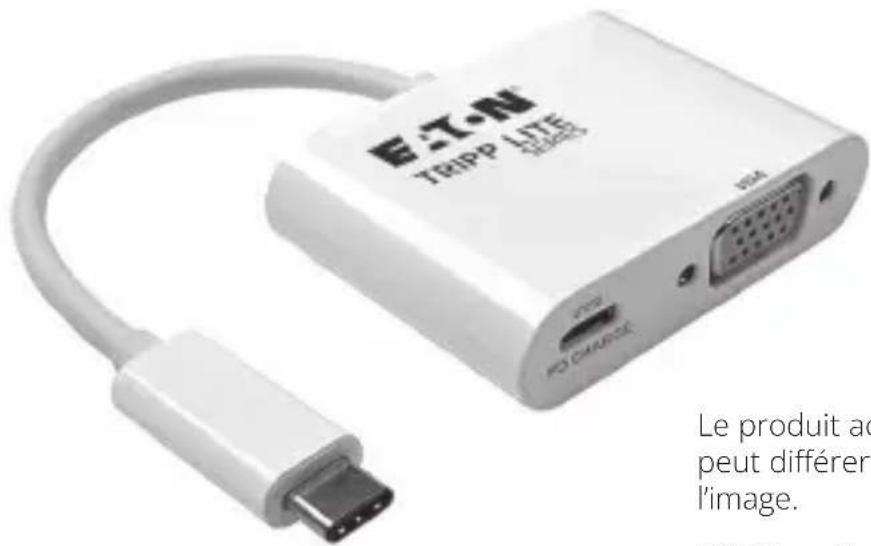

Le produit acheté peut différer de l'image.

USB Type-C et USB-C sont des marques déposées de USB Implementers Forum.

Contenu de l'emballage

• U444-06N-V-C, U444-06N-VB-C, U444-06N-VU-C, U444-06N-VUB-C, U444-06N-VGU-C ou
• U444-06N-VGUB-C
• Manuel d'utilisation

Accessoires disponibles en option

• Câbles VGA haute résolution série P502
• Câbles pour périphériques USB A/B série U322
• Câbles pour périphériques USB Micro-B série U326
• Câbles de brassage anti-coupure Gigabit Cat6 série N201
• Cable USB 3.2 Gen 1 USB-C mâle/mâle U420-003 - 91 cm (3 pieds)

Caractéristiques du produit

Remarque : Cette section répertorie les caractéristiques de tous les modèles USB Type-C référencés dans ce manuel. Consultez le tableau Caractéristiques de l'USB Type-C pour déterminer les caractéristiques prises en charge par votre modèle.

• Prend en charge le mode alternatif DisplayPort USB pour connecter un moniteur VGA via un port USB-C
• Prend en charge les résolutions vidéo VGA jusqu'à 1920 x 1080, y compris 1080p (60 Hz) Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1 000 Mbit/s

Caractéristiques du produit

• Les ports hub USB-A et USB-C prennent en charge des taux de transfert de données jusqu'à 5 Gbit/s; rétrocompatible avec les générations USB précédentes
• Le port USB-C prend en charge à la fois le transfert de données et la charge USB Power Delivery (PD) avec une alimentation jusqu'à 20 V 3 A (60 W)
• Plug and play ; pas de logiciels ou de pilotes requis

Caractéristiques de l'USB Type-C

Modèles	U444-06N-V-C/ U444-06N-VB-C	U444-06N-VU-C/ U444-06N-VUB-C	U444-06N-VGU-C/ U444-06N-VGUB-C
Port VGA O O O
Port hub USB-A N O O
Port Gigabit Ethernet N N O
Prise en charge de la charge par port USB-C	O O O
Prise en charge des données par port USB-C	N O N

Installation

Remarque: lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau via le câblage Cat5e/6, une connexion réseau sera automatiquement établie. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page des paramètres réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section réseau des préférences système, cliquer sur le bouton « M'assister » pour accéder à l'assistant de configuration du réseau, puis suivre les instructions pour établir une connexion.

1. Branchez le connecteur USB Type-C de l'adaptateur sur le port USB-C de votre ordinateur portable, tablette ou autre appareil compatible.
2. Connectez le port VGA de l'adaptateur au port VGA du moniteur à l'aide d'un cable VGA (tel que les cables VGA série P502).
3. Chargez votre appareil en connectant son chargeur USB-C au port USB-C de l'adaptateur.
4. Connectez un périphérique USB au port hub USB-A de l'adaptateur.*
5. Connectez le port RJ45 de l'adaptateur à un réseau à l'aide d'un câble UTP (tel que les câbles Cat6 série N201).**

Le port USB-C des modèles U444-06N-VU-C et U444-06NVUB-C prend en charge le transfert de données et la charge.

Consultez le tableau Caractéristiques de l'USB Type-C pour connaître les caractéristiques prises en charge par votre produit.

Caractéristiques

Modèles	U444-06N-V-C/ U444-06N-VB-C	U444-06N-VU-C/ U444-06N-VUB-C	U444-06N-VGU-C/ U444-06N-VGUB-C
Connecteurs d'entrée
USB USB-C (mâle) USB-C (mâle) USB-C (mâle)
Prise en charge de la charge par port USB-C	O O O
Prise en charge des données par port USB-C	N O N
Connecteurs de sortie
VGA VGA (femelle) VGA (femelle) VGA (femelle)
USB S.O.		USB-A (femelle)	USB-A (femelle)
Ethernet S.O. S.O. RJ45 (femelle)
Environnement
Température de fonctionnement	0 °C à 45 °C (32 °F à 113 °F)
Taux d'humidité en fonctionnement	10 % à 85 % RH, sans condensation
Température de stockage -10 °C à 70 °C (14 °F à 158 °F)
Humidité de stockage 5 % à 90 % RH, sans condensation
Exigences en matière d'alimentation
Port de charge USB-C	Prend en charge jusqu'à 20 V 3 A (60 W) d'entrée
Port USB-A S.O.		Fournit jusqu'à 5 V 1 A (5 W) de sortie

Garantie limitee de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTS DES QUALITE MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéréur.

SAUF DANS LES CAS PREVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ETÉ INFORMÉS DE LA POSSIBILITE DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logériels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre).
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie.

L'utilisation de cet équipement dans des applications de maintien des fonctions vitales ou où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraîne une défaillance de l'équipement de maintien des fonctions vitales ou affecte de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.

Pouvoir Business Worldwide

Eaton

1000 Eaton Boulevard Cleveland, OH 44122

© 2023 Eaton Tous droits réservés

Publication n°

23-08-236/

93-36FA_RevE

Déprétre 2023

9336FA

Eaton est une marque déposée.

Toutes les marques

commerciales

appartiennent à leurs

propriétaires respectifs.
