Tipo di prodotto	Adattatore USB-C a VGA con hub USB-A
Modelli compatibili	U444-06N-VU-C, U444-06N-VUB-C
Connettore di ingresso	USB-C maschio
Connettori di uscita	1 x VGA femmina, 1 x USB-A femmina, 1 x USB-C femmina (ricarica e dati)
Risoluzione video massima	1920 x 1080 (1080p) a 60 Hz
Velocità dati USB	Fino a 5 Gbit/s (USB 3.2 Gen 1)
Ricarica USB-C PD	Supporto ingresso fino a 20 V 3 A (60 W), uscita USB-A 5 V 1 A (5 W)
Compatibilità di rete	Nessuna (nessuna porta Ethernet su questo modello)
Plug and Play	Sì, nessun driver richiesto
Sistemi operativi supportati	Windows, macOS, Linux, Chrome OS, Android (con USB-C)
Temperatura di funzionamento	0 °C a 45 °C
Umidità di funzionamento	10 % a 85 % UR, senza condensa
Dimensioni approssimative	50 x 30 x 10 mm
Peso approssimativo	30 g
Garanzia	3 anni limitata
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Evitare urti, umidità eccessiva e fonti di calore.
Parti di ricambio e riparabilità	Parti non riparabili dall'utente. Cavi VGA opzionali disponibili (serie P502).
Contenuto della confezione	Adattatore, manuale d'uso

Domande frequenti - U44406NVUC Tripp Lite

Quali sono i modelli compatibili con questo adattatore?

I modelli U444-06N-VU-C e U444-06N-VUB-C sono interessati. Controllare l'etichetta sul prodotto per confermare.

Posso collegare un monitor VGA con questo adattatore?

Sì, consente di collegare un monitor VGA tramite una porta USB-C con una risoluzione massima di 1920 x 1080 a 60 Hz.

Questo adattatore supporta la ricarica del mio computer?

Sì, la porta USB-C dell'adattatore supporta l'ingresso di ricarica Power Delivery fino a 60 W (20 V 3 A).

Quali sono le velocità di trasferimento delle porte USB?

Le porte USB-A e USB-C supportano velocità USB 3.2 Gen 1 fino a 5 Gbit/s, retrocompatibili con le generazioni precedenti.

Questo adattatore funziona senza driver?

Sì, è Plug and Play. Nessun software o driver è richiesto per la maggior parte dei sistemi operativi.

Posso utilizzare un cavo Ethernet con questo modello?

No, i modelli U444-06N-VU-C e U444-06N-VUB-C non hanno una porta Ethernet. Solo i modelli U444-06N-VGU-C e U444-06N-VGUB-C ne sono dotati.

Quali sistemi operativi sono compatibili?

Windows, macOS, Linux, Chrome OS e Android (con un dispositivo host USB-C) sono compatibili.

Posso collegare più dispositivi contemporaneamente?

Sì, è possibile collegare un monitor VGA, un dispositivo USB-A e caricare il proprio dispositivo tramite la porta USB-C contemporaneamente.

Qual è la garanzia di questo adattatore?

Tripp Lite offre una garanzia limitata di 3 anni contro difetti di materiale e fabbricazione.

Come pulire l'adattatore?

Utilizzare un panno morbido e asciutto per pulire il dispositivo. Evitare liquidi e prodotti abrasivi.

MANUALE UTENTE U44406NVUC Tripp Lite

Adattatori USB 3.2 Gen 1 da USB-C a VGA

Modelli:

U444-06N-V-C

U444-06N-VB-C

U444-06N-VU-C

U444-06N-VUB-C

U444-06N-VGU-C

U444-06N-VGUB-C

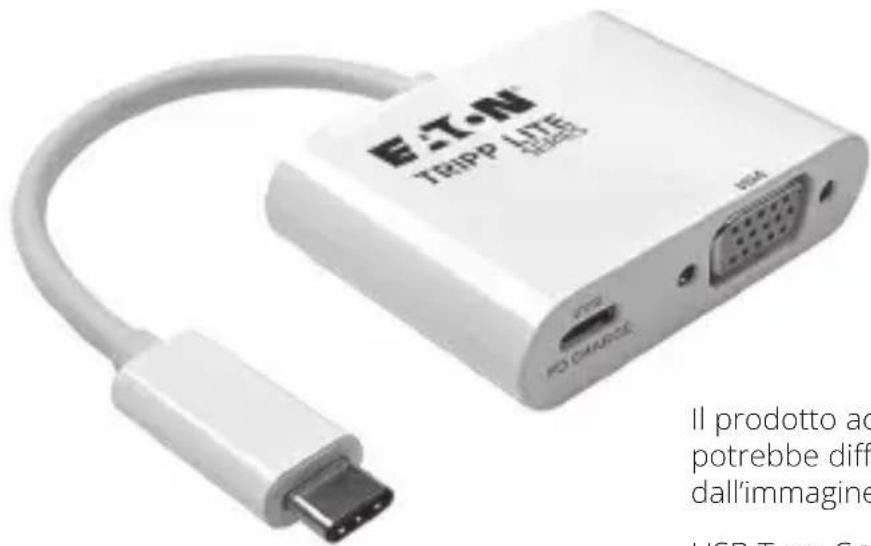

Il prodotto acquistato potrebbe differire dall'imagine.

USB Type-C® e

USB-C® sono marchi registrati di USB

Implementers Forum.

English 1

Espanol 9

Français 17

Deutsch 25

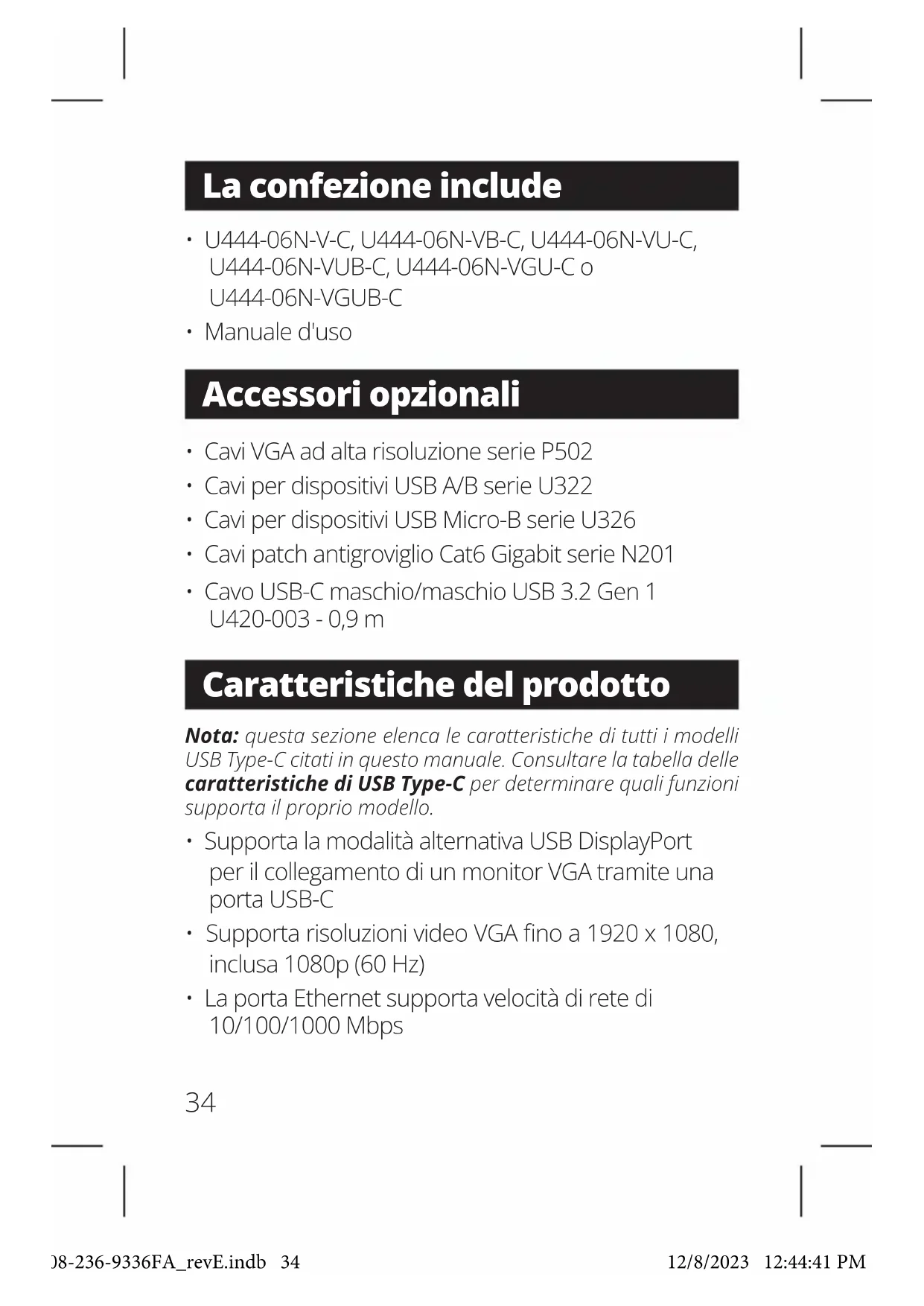

La confezione include

U444-06N-V-C, U444-06N-VB-C, U444-06N-VU-C, U444-06N-VUB-C, U444-06N-VGU-C o U444-06N-VGUB-C
- Manuale d'uso

Accessori opzionali

Cavi VGA ad alta risoluzione serie P502
- Cavi per dispositivi USB A/B serie U322
- Cavi per dispositivi USB Micro-B serie U326
Cavi patch antigroviglio Cat6 Gigabit serie N201
- Cavo USB-C maschio/maschio USB 3.2 Gen 1 U420-003 - 0,9 m

Caratteristiche del prodotto

Notea: esta sezione elenca le caratteristiche di tutti i modelli USB Type-C citati in questo manuale. Consultare la tabella delle caratteristiche di USB Type-C per determinare quali funzioni supporta il proprio modello.

• Supporta la modalità alternatively USB DisplayPort per il collegamento di un monitor VGAtramite una porta USB-C
• Supporta risoluzioni video VGA fino a 1920 x 1080, inclusa 1080p (60 Hz)
• La porta Ethernet supporta velocità di rete di 10/100/1000 Mbps

34

Caratteristiche del prodotto

• Le porte hub USB-A e USB-C supportano velocità di trasferimento dati fino a 5 Gbps; retrocompatibili con le generazioni USB precedenti
• La porta USB-C supporta sia il trasferimento dati che la ricarica USB Power Delivery (PD) con un'alimentazione sono a 20 V 3 A (60 W)
• Plug and play: non sono necessari software o driver

Caratteristiche USB Type-C

Nota: quando l'unità è collegata alla porta USB-C del computer e a una retetramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilità alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Per esempio, su un Mac è necessario andare nella sezione Rete che si trova nelle Preferenze di Sistema, fareclc sul pulsante "Assistimi"per accederer all'assistente di configurazione della rete, poi seguire le istruzioni per stabilire una connessione.

1. Collegare il connettore USB Type-C dell'adattatore alla porta USB-C del computer portatile, tablet o altri dispositivo compatibile.
2. Collegare la porta VGA dell'adattatore alla porta VGA del monitor utilizzato un cavo VGA (come i cavi VGA seri e P502).
3. Caricare il disposativo collegando il caricatore USB-C alla porta USB-C dell'adattatore.*
4. Collegare un dispositivo USB alla porta hub USB-A dell'adattatore.*
5. Collegare la porta RJ45 dell'adattatore a una rete utilizzando un cavo UTP (come i cavi Cat6 dellaserie N201).**

*La porta USB-C per i modelli U444-06N-VU-C e U444-06N-VUB-C supporta sua il trasferimento dati che la ricarica.

**Vedere la tabella delle caratteristiche di USB Type-C per le caratteristiche supportate dal prodotto.

Specifiche

Modelli	U444-06N-V-C/ U444-06N-VB-C	U444-06N-VU-C/ U444-06N-VUB-C	U444-06N-VGU-C/ U444-06N-VGUB-C
Connettori di ingresso
USB USB-C	(maschio)	USB-C (maschio)	USB-C (maschio)
Supporto per la ricarica della porta USB-C	S S S
Supporto dati della porta USB-C N S N
Connettori di uscita
VGA VGA	(femmina)	VGA (femmina)	VGA (femmina)
USB N/A USB-A		(femmina)	USB-A (femmina)
Ethernet N/A N/A RJ45			(femmina)
Condizioni ambientali
Temperatura di esercizio Da 0 °C a 45 °C (da 32 °F a 113 °F)
Umidità operativa Dal 10% all'85% RH, non condensante
Temperatura di conservazione Da -10 °C a 70 °C (da 14 °F a 158 °F)
Umidità di conservazione Dal 5% al 90% RH, non condensante
Requisiti di alimentazione
Porta di ricarica USB-C Supporta un ingresso fino a 20 V 3 A (60 W)
Porta USB-A	N/A	Fornisce un'uscita fino a 5 V 1 A (5 W)

Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni alla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a notre escludiva discrezione) di eventuali prodotti che presentino tali difetti.

Prima di inviare un prodotto per la riparazione, visitare

Triplite.Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

SALVO QUANTO QUI PREDISPosto, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITA E IDONEITA PER UN PARTICOLARE SCOPO.

In alcuni Stati non sono consentite la limitazione o l'escludione di garanzie implicite; pertanto, in tali casi, le limitazioni o escludioni di cui sopra potrebbero non applicarci all'acquirente.

SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI DI DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AVVISATI

DELLA POSSIBILITA DI TALI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati,osti relativi a soluzioni alternative, reclami da parte di terzi, o di altre natura.

Garanzia

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il ricericlaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo Paese)
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di esta apparecchiatura nelle applicazioni di supporto vitale, ove si possa ragionevolmente prevedere che un guasto di esta apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton adotta una politica di miglioramento continuo. Le specifiche sono soggetti a modifiche alla preavviso.
