U44406NVUC - Dongle Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	USB-C-zu-VGA-Adapter mit USB-A-Hub
Kompatible Modelle	U444-06N-VU-C, U444-06N-VUB-C
Eingangsanschluss	USB-C-Stecker
Ausgangsanschlüsse	1 x VGA-Buchse, 1 x USB-A-Buchse, 1 x USB-C-Buchse (Laden und Daten)
Maximale Videoauflösung	1920 x 1080 (1080p) bei 60 Hz
USB-Datenübertragungsrate	Bis zu 5 Gbit/s (USB 3.2 Gen 1)
USB-C PD-Ladung	Unterstützung Eingang bis 20 V 3 A (60 W), USB-A-Ausgang 5 V 1 A (5 W)
Netzwerkkompatibilität	Keine (kein Ethernet-Anschluss an diesem Modell)
Plug-and-Play	Ja, keine Treiber erforderlich
Unterstützte Betriebssysteme	Windows, macOS, Linux, Chrome OS, Android (mit USB-C)
Betriebstemperatur	0 °C bis 45 °C
Betriebsfeuchtigkeit	10 % bis 85 % rF, nicht kondensierend
Ungefähre Abmessungen	50 x 30 x 10 mm
Ungefähres Gewicht	30 g
Garantie	3 Jahre beschränkt
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Stöße, übermäßige Feuchtigkeit und Wärmequellen vermeiden.
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbare Teile. Optionale VGA-Kabel erhältlich (Serie P502).
Verpackungsinhalt	Adapter, Bedienungsanleitung

Häufig gestellte Fragen - U44406NVUC Tripp Lite

Welche Modelle sind mit diesem Adapter kompatibel?

Die Modelle U444-06N-VU-C und U444-06N-VUB-C sind betroffen. Überprüfen Sie das Etikett Ihres Produkts zur Bestätigung.

Kann ich einen VGA-Bildschirm mit diesem Adapter anschließen?

Ja, es ermöglicht den Anschluss eines VGA-Monitors über einen USB-C-Anschluss mit einer maximalen Auflösung von 1920 x 1080 bei 60 Hz.

Unterstützt dieser Adapter das Laden meines Computers?

Ja, der USB-C-Anschluss des Adapters unterstützt das Power-Delivery-Laden mit bis zu 60 W (20 V 3 A).

Welche Übertragungsgeschwindigkeiten haben die USB-Anschlüsse?

Die USB-A- und USB-C-Anschlüsse unterstützen USB 3.2 Gen 1-Geschwindigkeiten von bis zu 5 Gbit/s, abwärtskompatibel mit früheren Generationen.

Funktioniert dieser Adapter ohne Treiber?

Ja, es ist Plug-and-Play. Für die meisten Betriebssysteme ist keine Software oder Treiber erforderlich.

Kann ich ein Ethernet-Kabel mit diesem Modell verwenden?

Nein, die Modelle U444-06N-VU-C und U444-06N-VUB-C haben keinen Ethernet-Anschluss. Nur die Modelle U444-06N-VGU-C und U444-06N-VGUB-C sind damit ausgestattet.

Welche Betriebssysteme sind kompatibel?

Windows, macOS, Linux, Chrome OS und Android (mit einem USB-C-Hostgerät) sind kompatibel.

Kann ich mehrere Geräte gleichzeitig anschließen?

Ja, Sie können gleichzeitig einen VGA-Monitor, ein USB-A-Gerät anschließen und Ihr Gerät über den USB-C-Anschluss laden.

Wie lautet die Garantie für diesen Adapter?

Tripp Lite gewährt eine beschränkte 3-jährige Garantie auf Material- und Verarbeitungsfehler.

Wie reinige ich den Adapter?

Verwenden Sie ein weiches, trockenes Tuch, um das Gerät abzuwischen. Vermeiden Sie Flüssigkeiten und Scheuermittel.

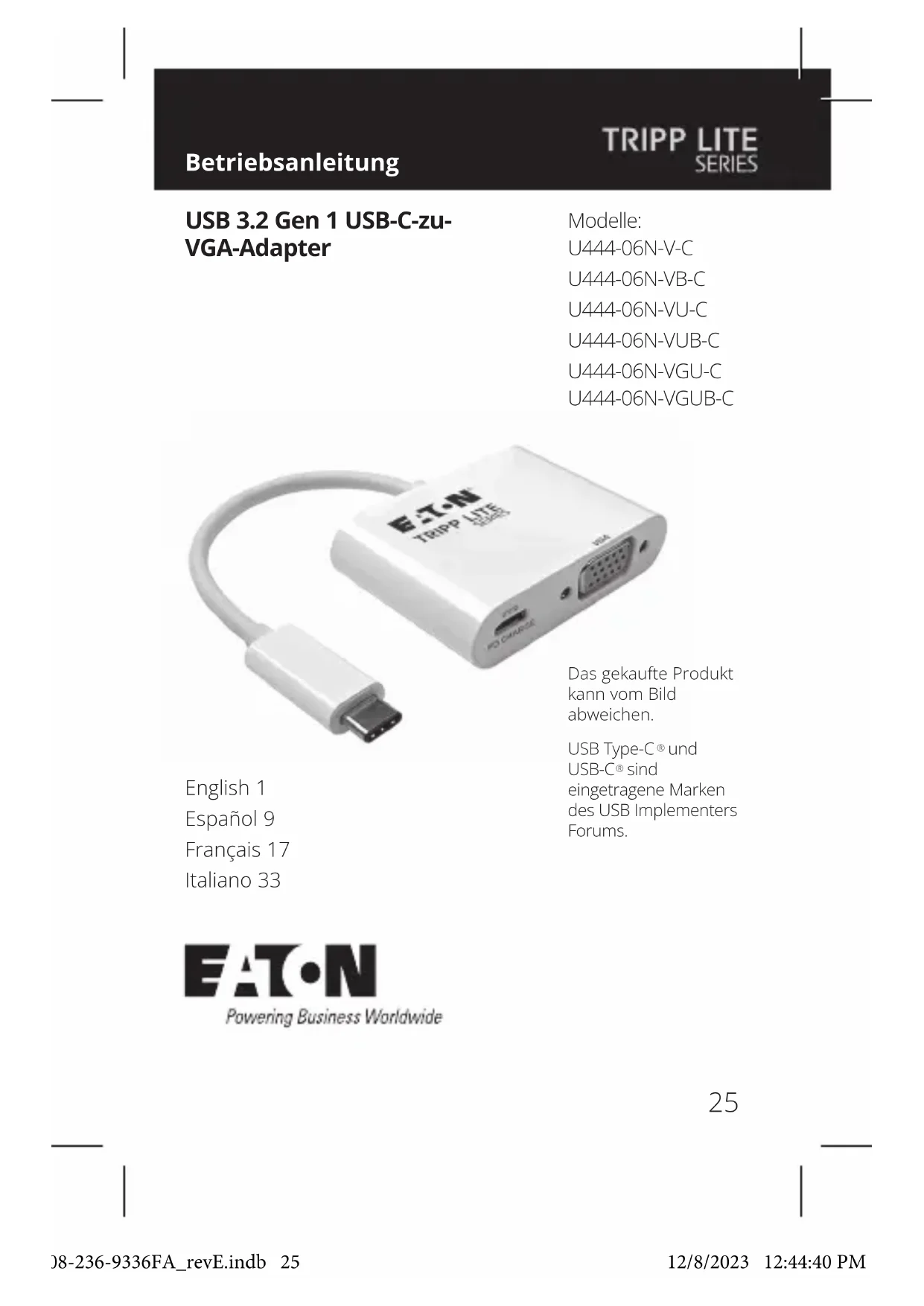

BEDIENUNGSANLEITUNG U44406NVUC Tripp Lite

Das gekaufte Produkt kann vom Bild abweichen.

USB Type-C® und

USB-C 品 sind

eingetragene Marken

des USB Implementers Forums.

English 1

Espanol 9

Français 17

Italiano 33

P502-Series Hochauflosendes VGA-Kabel
U322-Series USB-A/B-Gerätekabel
U326-Series USB-Micro-B-Gerätekabel
- N201-Series Cat6 Gigabit Snagless Patchkabel
- U420-003 USB 3.2 Gen 1 USB-C-Stecker/Stecker-Kabel - 3 Fuß (90 cm)

Produktmerkmale

Hinweis: In dieser Abschnitt sind die Funktionen aller in dieser Handbuch erwähnten USB Type-C-Modelle aufgeführrt. Sehen Sie sich die Tabelle der USB Type-C-Funktionen an, um zu ermitteln, welche Funktionen Ihr Modell unterstützen.

• Unterstützung USB DisplayPort Alternative Modus für den Anschluss eines VGA-Monitors über einen USB-C-Anschluss
• Unterschiedt VGA-Videoauflösungen von bis zu 1920 x 1080, einschließlich 1080p (60 Hz)
• Ethernet-Anschluss Unterstützung echte Netzwerkgeschwindigkeiten von 10/100/1000 MBit/s

26

Produktmerkmale

• USB-A- und USB-C-Hub-Anschlüsse unterstützen Datenübertragungsraten von bis zu 5 GBit/s; abwärtskompatibel mit früheren USB-Generationen
• Der USB-C-Anschluss unterstützt sowohl die Datenübertragung als auch das Laden der USB Power Delivery (PD) mit einer Stromaufnahme von bis zu 20 V, 3 A (60 W)
• Plug and Play; keine Software oder Treiber erforderlich

USB Type-C-Funktionen

Modelle	U444-06N-V-C/U444-06N-VB-C	U444-06N-VU-C/U444-06N-VUB-C	U444-06N-VGU-C/U444-06N-VGUB-C
VGA-Anschluss JJJ
USB-A-Hub-Anschluss NJJ
Gigabit Ethernet-Anschluss N	NJ
Unterstützung für USB-C-Ladeanschluss	JJJ
Unterstützung für USB-C-Datenanschluss	NJN

Installation

Hinweis: Wenn das Gerät über Cat5e/6 an den USB-C-Anschluss Ihres Computer und an ein Netzwerk angeschlossen ist, wird automatisch eine Netzwerkverbindung hergestellt. Wenn keine Verbindung hergestellt wird, konnen Sie manuell eine Verbindung herstellen, indem Sie die Einstellungsside des Netzwerks Ihres Computers aufrufen. Auf einem Mac * ^w rden Sie zum Beispiel zum Abschnitt Netzwerk in den Systemeinstellungen navigieren, die Schaltfläche „Assist Me" anklichen, um den Netzwerk Einrichtungsassistenten aufzurufen, und dann den Aufforderungen folgen, um eine Verbindung herzustellen.

1. Verbinden Sie den USB Type-C-Steckverbinder des Adapters mit dem USB-C-Anschluss Ihr's Laptop, Tablets oder anderen kompatiblen Geräts.
2. Verbinden Sie den VGA-Anschluss des Adapters mit dem VGA-Anschluss des Monitors mittels eines VGA-Kabels (z. B. P502-Series VGA-Kabel).
3. Laden Sie Ihr Gerät auf, indem Sie sein USB-C-Ladegerät mit dem USB-C-Anschluss des Adapters verbinden.*
4. Schließen Sie ein USB-Gerät an den USB-A-Hub-Anschluss des Adapters an.*
5. Verbinden Sie den RJ45-Anschluss des Adapters über ein UTP-Kabel (z. B. Cat6-Kabel der N201-Serie) mit einem Netzwerk.**

*Der USB-C-Anschluss für die Modelle U444-06N-VU-C und U444-06N-VUB-C unterstützen soweih die Datenübertragung als auch das Laden.

**Die von Ihrem Produktunterstützten Funktionen finden Sie in der Tabelle USB Type-C-Funktionen.

28

Technische Daten

Modelle	U444-06N-VC/ U444-06N-VB-C	U444-06N-VU-C/ U444-06N-VUB-C	U444-06N-VGU-C/ U444-06N-VGUB-C
Eingangssteckverbinder
USB USB-C (Stecker) USB-C (Stecker) USB-C (Stecker)
Unterstützung für USB-C-Ladeanschluss	JJJ
Unterstützung für USB-C-Datenanschluss	NJN
Ausgangssteckverbinder
VGA VGA (Buchse) VGA (Buchse) VGA (Buchse)
USB Nicht	verfügbar	USB-A (Buchse)	USB-A (Buchse)
Ethernet Nicht verfügbar bar Nicht verfügbar bar RJ45 (Buchse)
Umgebungsinformationen
Betriebstemperatur 32 °F bis 113 °F (0 °C bis 45 °C)
Luftfeuchtigkeit bei Betrieb 10 % bis 85 % relative Luftfeuchtigkeit, nicht kondensierend
Lagertemperatur 14 °F bis 158 °F (-10 °C bis +70 °C)
Feuchtebereich für die Lagerung 5 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Stromanforderungen
USB-C-Ladeanschluss Unterstützung einen Eingang von bis zu 20 V und 3 A (60 W)
USB-A-Anschluss Nicht verfügbar bar Bietet einen Ausgang von bis zu 5 V, 1 A (5 W)

Garantie

3 JAHRE EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschänkung oder keinen Ausschluss stillschweigender Gewährleistungen; davon kann es sein, dass die oben genannten Beschänkungen oder Ausschlüsse auf den Käfer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE Compliance-Informationen für Kunden und Verwerter (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsenden alter Geräte zum Recycling auf einer Eins zu-Eins-Basis (dies variiert je nach Land)
• Einsatzen der neuen Geräte zurück zum Recycling, wenn diese letztendlich zu Abfall werden.

Die Verwendung these Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursacht oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Pouwnng Business Worldwede

Eaton

1000 Eaton Boulevard

Cleveland, OH 44122

United States

Eaton.com

9336FA

© 2023 Eaton

Alle Rechte vorbehalten.

Veröffentlichung Nr.

23.08.236/

93-36FA RevE

Dezember 2023

Eaton ist eine

eingetragene Marke.

Alle Marken sind

Eigentum der jeweiligen

Inhaber.
