B1220004K6 - Accessoire audio/vidéo Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prolongateur HDMI actif
Modèle	B122-000-4K6
Résolution maximale	3840 x 2160 @ 60 Hz jusqu'à 15 m (50 pi)
Conformité HDCP	HDCP 2.2
Version HDMI	HDMI 2.0
Prise en charge audio	DTS-HD, Dolby TrueHD, son surround 7.1 canaux
Distance de transmission (4K)	Jusqu'à 15 m (50 pi) de la source au câble d'extension
Distance de transmission (1080p)	Jusqu'à 38 m (125 pi) de la source au câble d'extension
Alimentation externe	Non nécessaire dans la plupart des installations ; port Micro USB disponible en option
Compatibilité 3D	Prise en charge de la 3D
Logiciel/Pilote	Aucun logiciel ni pilote nécessaire
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Température de stockage	-15 °C à 50 °C (5 °F à 122 °F)
Humidité relative	0 % à 85 % (sans condensation)
Garantie	3 ans limitée
Contenu du carton	Prolongateur HDMI actif, manuel d'utilisation

FOIRE AUX QUESTIONS - B1220004K6 Tripp Lite

Quelle est la résolution maximale prise en charge par le B122-000-4K6 ?

Le B122-000-4K6 prend en charge une résolution maximale de 3840 x 2160 @ 60 Hz jusqu'à 15 mètres (50 pieds).

Ai-je besoin d'une alimentation externe pour utiliser ce prolongateur HDMI ?

Dans la plupart des installations, aucune alimentation externe n'est nécessaire. Si vous ne voyez pas d'image, vous pouvez connecter un câble micro USB du port de l'unité à un port USB d'un ordinateur, d'un moniteur ou d'un chargeur mural USB (comme l'U280-002-W12).

Quel type de câble HDMI est recommandé pour une distance maximale ?

Il est recommandé d'utiliser les câbles HDMI de la série P568. Pour les distances supérieures à 23 m (75 pi), un câble 24 AWG tel que le P568-100-HD est nécessaire.

Ce prolongateur est-il compatible avec le HDCP 2.2 ?

Oui, le B122-000-4K6 est conforme HDCP 2.2 et prend également en charge HDMI 2.0.

Puis-je utiliser ce prolongateur avec des sources et affichages audio surround 7.1 ?

Oui, il prend en charge les formats audio DTS-HD, Dolby TrueHD et le son surround 7.1 canaux.

Quelle est la longueur maximale du câble HDMI entre la source et le prolongateur ?

Pour un signal 4K, le câble HDMI entre la source et le prolongateur ne doit pas dépasser 15 m (50 pi). Pour un signal 1080p, la distance maximale est de 38 m (125 pi).

Quelle est la longueur maximale du câble HDMI entre le prolongateur et le moniteur ?

Le câble HDMI entre le prolongateur et le moniteur ne doit pas dépasser 5 m (16 pi).

Le B122-000-4K6 est-il compatible avec les signaux 3D ?

Oui, il est prêt pour la 3D et compatible HDCP.

Comment installer le prolongateur HDMI ?

1. Connectez le câble HDMI le plus long entre la source et le port Source du prolongateur. 2. Connectez le câble HDMI le plus court entre le moniteur et le port Display du prolongateur. Vérifiez le bon fonctionnement avant de tirer les câbles dans les murs/plafonds.

Quelle est la température de fonctionnement recommandée ?

La température de fonctionnement est comprise entre 0 °C et 40 °C (32 °F à 104 °F).

MODE D'EMPLOI B1220004K6 Tripp Lite

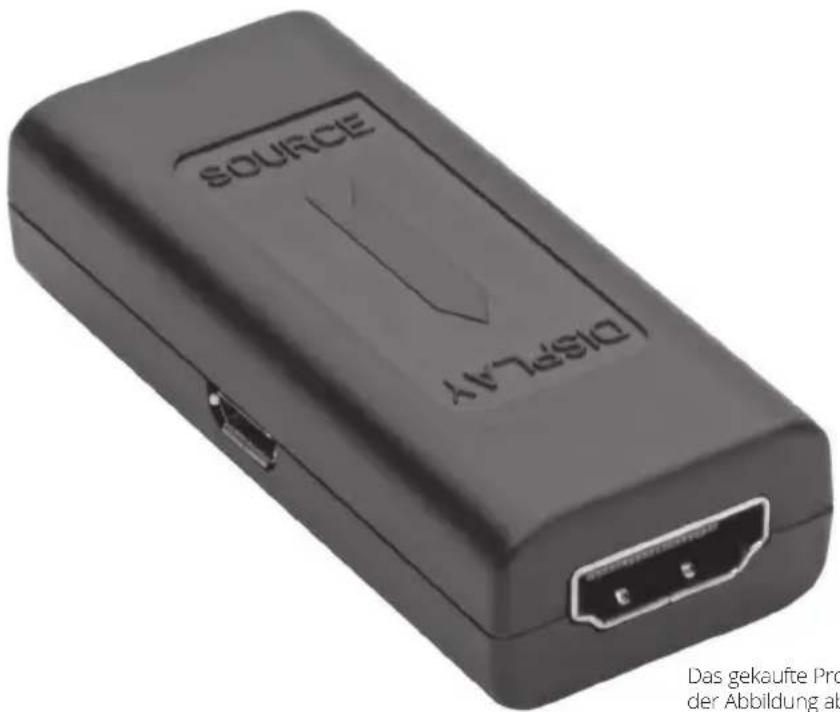

Le produit acheté peut différer de l'image.

Contenu du carton d'emballage

• Prolongateur HDMI actif B122-000-60 ou B122-000-4K6
• Manuel d'utilisation

Caractéristiques du produit

• Modèle B122-000-60 : prolonge un signal 1080p (1920 x 1200 @ 60 Hz) jusqu'à 38 m (125 pi) de la source au cable d'extension
• Modèle B122-000-4K6 : prolonge un signal 4K (3840 x 2160 @ 60 Hz) jusqu'à 15 m (50 pi) de la source au cable d'extension
• Aucun logiciel ni pilote n'est nécessaire
• Une alimentation externe n'est pas nécessaire dans la plupart des installations
• Compatible HDCP et prêt pour la 3D
• Prénd en charge le son DTS-HD, Dolby TrueHD et le son surround 7.1 canaux.

Accessoires disponibles en option

• Câbles HDMI de la série P568 Cable HDMI haute définition, vitesse standard 24 AWG P568-100-HD, 30,5 m (100 pi) Chargeur mural USB U280-002-W12

Remarques:

1. Vérifie que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles dans les plafonds/murs.
2. Les modèles B122-000-60 et B122-000-4K6 ont été conçus pour être utilisés avec les câbles HDMI de la série P568. Pour garantir une distance et des performances maximales, il est recommandé d'utiliser le câblage HDMI de la série P568. Pour les distances supérieures à 23 m (75 pi), un câble 24 AWG tel que le P568-100-HD est nécessaire.
3. Bien que la plupart des installations ne nécessitent pas d'alimentation électrique, un port Micro USB est fourni au cas où une alimentation électrique serait nécessaire. Si aucune image n'apparaît après avoir effectué les étapes suivantes, connectez un câble micro USB du port de l'unité au port USB d'un ordinateur, un moniteur ou un chargeur mural USB, tel que l'U280-002-W12.

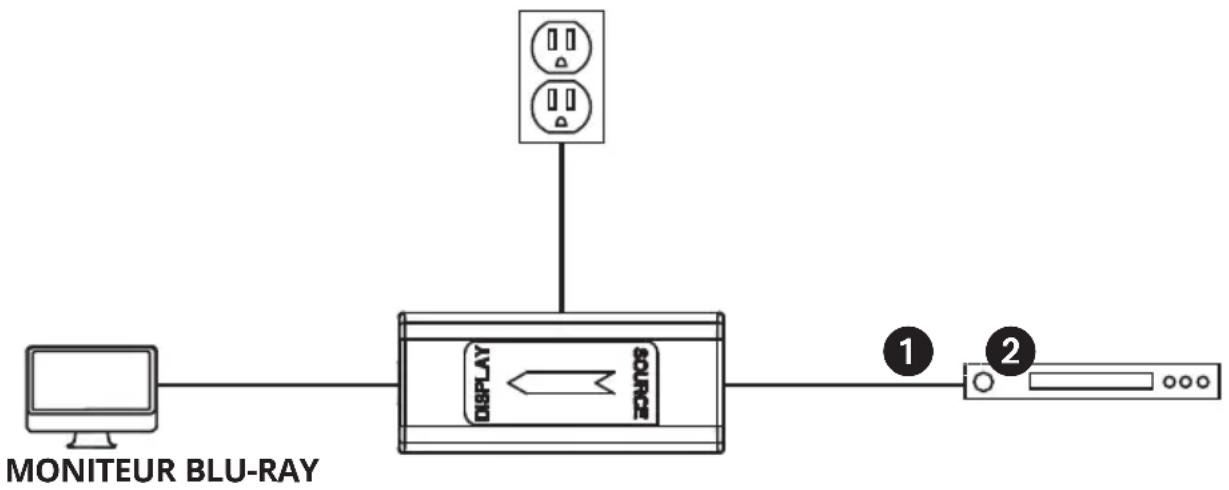

• Connectez le câble HDMI le plus long entre la source et le port source sur le B122-000-60 ou B122-000-4K6.

Remarque : lors de la transmission d'un signal 1080p (60 Hz), le câble HDMI reliant la source à l'appareil B122-000-60 ne doit pas dépasser 38 m (125 pi).

• Connectez le câble HDMI le plus court entre le moniteur HDMI et le port DISPLAY sur B122-000-60 ou B122-000-4K6

Remarque: le câble HDMI utilisé pour connecter le moniteur au B122-000-60 ou B122-000-4K6 ne doit pas dépasser 5 m (16 pi).

Caractéristiques

Modèle B122-000-60 B122-000-4K6
Résolution maximale 1920 x 1	200 @ 60 Hz(jusqu'à 38 m / (125 pi))	3840 x 2160 @ 60 Hz(jusqu'à 15 m (50 pi))
Conformité HDCP 1.4, HDMI 1.4 HDCP 2.2, HDMI 2.0
Température defonctionnement	0 °C à 40 °C / 32 °F à 104 °F
Température de stockage -15	°C à 50 °C / 5 °F à 122 °F
Humidité relative 0 jusqu'à 85 %, sans condensation

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Triplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTS DE QUALITE MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la ou les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à l'acquérér.

SAUF DANS LES CAS PREVUS CH-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPECAUX, ACCESSOIRES OU CONSECUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et Électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)

Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

Avertissement

L'utilisation de cet équipement dans des applications de survie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de survie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis.

Modelle:

B122-000-60

B122-000-4K6
