B1220004K6 - Audio-/Videozubehör Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver HDMI-Verlängerer
Modell	B122-000-4K6
Maximale Auflösung	3840 x 2160 @ 60 Hz bis zu 15 m (50 Fuß)
HDCP-Konformität	HDCP 2.2
HDMI-Version	HDMI 2.0
Audio-Unterstützung	DTS-HD, Dolby TrueHD, 7.1-Kanal-Surround-Sound
Übertragungsdistanz (4K)	Bis zu 15 m (50 Fuß) von der Quelle zum Verlängerungskabel
Übertragungsdistanz (1080p)	Bis zu 38 m (125 Fuß) von der Quelle zum Verlängerungskabel
Externe Stromversorgung	In den meisten Installationen nicht erforderlich; Micro-USB-Anschluss optional verfügbar
3D-Kompatibilität	Unterstützt 3D
Software/Treiber	Keine Software oder Treiber erforderlich
Betriebstemperatur	0 °C bis 40 °C (32 °F bis 104 °F)
Lagertemperatur	-15 °C bis 50 °C (5 °F bis 122 °F)
Relative Luftfeuchtigkeit	0 % bis 85 % (nicht kondensierend)
Garantie	3 Jahre eingeschränkt
Kartoninhalt	Aktiver HDMI-Verlängerer, Bedienungsanleitung

Häufig gestellte Fragen - B1220004K6 Tripp Lite

Welche maximale Auflösung wird vom B122-000-4K6 unterstützt?

Der B122-000-4K6 unterstützt eine maximale Auflösung von 3840 x 2160 @ 60 Hz bis zu 15 Metern (50 Fuß).

Benötige ich eine externe Stromversorgung für die Verwendung dieses HDMI-Verlängerers?

In den meisten Installationen ist keine externe Stromversorgung erforderlich. Wenn Sie kein Bild sehen, schließen Sie ein Micro-USB-Kabel vom Anschluss des Geräts an einen USB-Anschluss eines Computers, Monitors oder USB-Wandladegeräts (z. B. U280-002-W12) an.

Welcher HDMI-Kabeltyp wird für maximale Entfernungen empfohlen?

Es wird empfohlen, HDMI-Kabel der Serie P568 zu verwenden. Für Entfernungen über 23 m (75 Fuß) ist ein 24-AWG-Kabel wie das P568-100-HD erforderlich.

Ist dieser Verlängerer mit HDCP 2.2 kompatibel?

Ja, der B122-000-4K6 ist HDCP 2.2-konform und unterstützt auch HDMI 2.0.

Kann ich diesen Verlängerer mit 7.1-Surround-Sound-Quellen und -Displays verwenden?

Ja, er unterstützt die Audioformate DTS-HD, Dolby TrueHD und 7.1-Kanal-Surround-Sound.

Wie lang darf das HDMI-Kabel zwischen Quelle und Verlängerer maximal sein?

Bei einem 4K-Signal darf das HDMI-Kabel zwischen Quelle und Verlängerer 15 m (50 Fuß) nicht überschreiten. Bei einem 1080p-Signal beträgt die maximale Entfernung 38 m (125 Fuß).

Wie lang darf das HDMI-Kabel zwischen Verlängerer und Monitor maximal sein?

Das HDMI-Kabel zwischen Verlängerer und Monitor sollte 5 m (16 Fuß) nicht überschreiten.

Ist der B122-000-4K6 mit 3D-Signalen kompatibel?

Ja, er ist 3D-bereit und HDCP-kompatibel.

Wie installiere ich den HDMI-Verlängerer?

1. Schließen Sie das längere HDMI-Kabel zwischen der Quelle und dem Anschluss Source des Verlängerers an. 2. Schließen Sie das kürzere HDMI-Kabel zwischen dem Monitor und dem Anschluss Display des Verlängerers an. Überprüfen Sie die ordnungsgemäße Funktion, bevor Sie Kabel in Wände/Decken verlegen.

Welche Betriebstemperatur wird empfohlen?

Die Betriebstemperatur liegt zwischen 0 °C und 40 °C (32 °F bis 104 °F).

BEDIENUNGSANLEITUNG B1220004K6 Tripp Lite

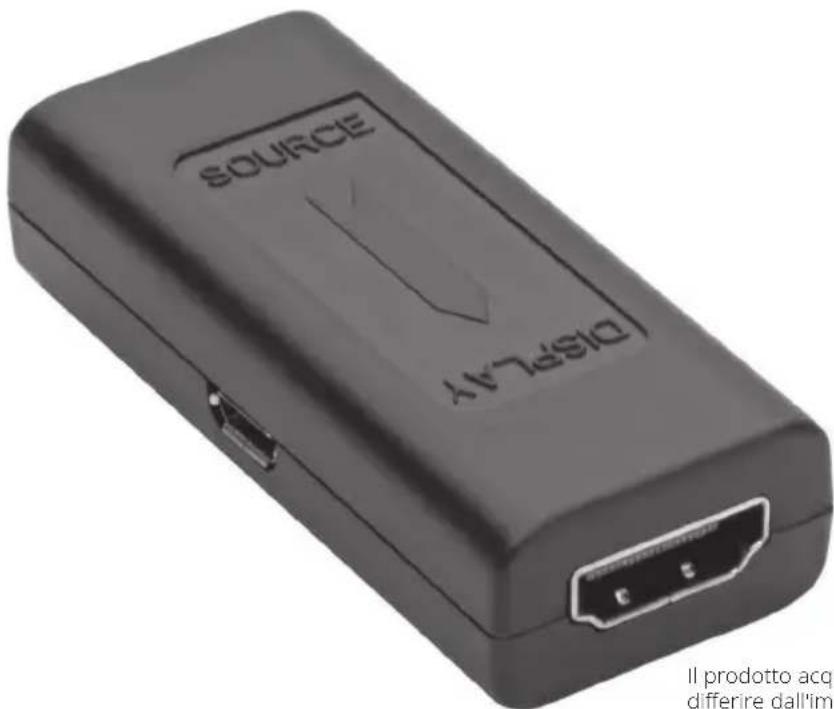

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Espanol 5

François 9

Italiano 17

Lieferumfang

B122-000-60 oder B122-000-4K6 Aktiver HDMI-Extender
- Betriebsanleitung

Produktmerkmale

B122-000-60 Modell: Verlangert ein 1080p-Signal (1.920 x 1.200 bei 60 Hz) bis zu 125 ft (38 m) von der Quelle zum Verlängerungskabel
B122-000-4K6 Modell: Verlangert ein 4K-Signal (3.840 x 2.160 bei 60 Hz) bis zu 50 ft (15 m) von der Quelle zum Verlängerungskabel
Keine Software oder Treiber erforderlich
- Externe Stromversorgung in den meisten Installationen nicht erforderlich
HDCP-kanform und 3D-fähig
- Untersutzt DTS-HD, Dolby TrueHD und 7.1-Kanal-Surround-Sound-Audio

Optionales Zubehör

P568-Series HDMI-Kabel
P568-100-HD 24 AWG High Definition, Standard-Speed-HDMI-Kabel, 100 ft (30.5 m)
U280-002-W12 USB-Ladegerät

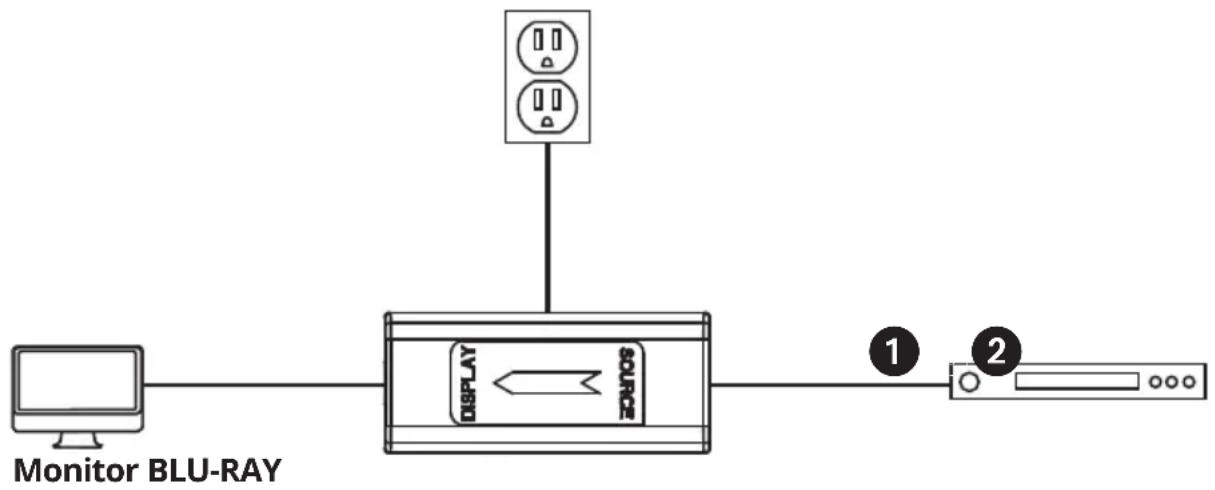

Installation

Anmerkungen:

1. Testen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie die Kabel durch Decken/Wändeziehen.
2. Die B122-000-60 und B122-000-4K6 wurden zur Verwendung mit HDMI-Kabeln der P568-Series entwickelt. Um eine maximale Entflammung und Performance zu gewährleisten, wird empfohlen, HDMI-Kabel der P568-Series zu verwenden. Für Entflammungen über 75 ft (23 m) ist ein 24-AWG-Kabel wie z. B. das P568-100-HD erforderlich.
3. Obwohl die meisten Installationen keinen Strom benöttigen, ist ein Micro-USB-Anschluss vorhanden, falls noch Strom benöttigt wird. Wenn nach Ausführung der folgenden Schritte kein Bild angezeigt wird, schließen Sie ein Micro-USB-Kabel vom Anschluss des Geräts an einen USB-Computer-, einen Monitor-oder einen USB-Ladegerät-Anschluss an, z. B. U280-002-W12.

Schlieben Sie das langere HDMI-Kabel zwischen dem Quellen- und dem Source-Anschluss der B122-000-60 oder B122-000-4K6 an.

Hinweis: Wenn Sie ein 1080p-Signal (60 Hz) übertragen,arf das HDMI-Kabel,das die Quele mit dem B122-000-60 verbindet, nicht langer als 125 ft (38 m) sein.

Schließen Sie das kürzere HDMI-Kabel zwischen dem HDMI-Monitor und dem DISPLAY-Anschluss der B122-000-60 oder B122-000-4K6 an.

Hinweis: Das HDMI-Kabel, mit dem Sie den Monitor an die B122-000-60 oder B122-000-4K6 anschließen,arf nicht länger als 16 ft (5 m)sein.

Technische Daten

Modell B122-000-60 B122-000-4K6
Maximale Auflösung 1.920 x 1	1.200 bei 60 Hz (bis zu 125 ft / 38 m)	3.840 x 2.160 bei 60 Hz (bis zu 50 ft / 15 m)
Konformität HDCP 1.4, HDMI	1.4 HDCP 2.2, HDMI 2.0
Betriebstemperatur 32 °F bis	104 °F / 0 °C bis 40 °C
Lagertemperatur 5 °F bis 122	°F / -15 °C bis +50 °C
Relative Feuchtigkeit 0 bis 85	%, nicht kondensierend

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und bzw für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Triplite.Eaton.com/support/ product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gitt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRUCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESLLICH GARANTIEN DER MARKTGANGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestaffen keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; davon kann es sein, dass die oben genommen Beschränkungen oder Ausschlüsse auf den Käfer nicht zutrefen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTANDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFällige ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MOGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder andere.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausfuhrungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgenden haben:

Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins Basis (dies variiert je nach Land)
- Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

WARNING

Die Verwendung these Gerats fur lebenserhaltende Systeme, bei denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssysteme verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeintrachtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Modelli:

B122-000-60

B122-000-4K6
