B1220004K6 - Accesorio de audio/vídeo Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Extensor HDMI activo
Modelo	B122-000-4K6
Resolución máxima	3840 x 2160 @ 60 Hz hasta 15 m (50 pies)
Conformidad HDCP	HDCP 2.2
Versión HDMI	HDMI 2.0
Soporte de audio	DTS-HD, Dolby TrueHD, sonido envolvente 7.1 canales
Distancia de transmisión (4K)	Hasta 15 m (50 pies) desde la fuente hasta el cable de extensión
Distancia de transmisión (1080p)	Hasta 38 m (125 pies) desde la fuente hasta el cable de extensión
Alimentación externa	No necesario en la mayoría de las instalaciones; puerto Micro USB disponible opcionalmente
Compatibilidad 3D	Soporte de 3D
Software/Controlador	No se necesita ningún software ni controlador
Temperatura de funcionamiento	0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento	-15 °C a 50 °C (5 °F a 122 °F)
Humedad relativa	0 % a 85 % (sin condensación)
Garantía	3 años limitada
Contenido de la caja	Extensor HDMI activo, manual de usuario

Preguntas frecuentes - B1220004K6 Tripp Lite

¿Cuál es la resolución máxima compatible con el B122-000-4K6?

El B122-000-4K6 soporta una resolución máxima de 3840 x 2160 @ 60 Hz hasta 15 metros (50 pies).

¿Necesito una alimentación externa para usar este extensor HDMI?

En la mayoría de las instalaciones, no se necesita alimentación externa. Si no ve imagen, puede conectar un cable micro USB desde el puerto de la unidad a un puerto USB de una computadora, monitor o cargador de pared USB (como el U280-002-W12).

¿Qué tipo de cable HDMI se recomienda para una distancia máxima?

Se recomienda usar los cables HDMI de la serie P568. Para distancias superiores a 23 m (75 pies), se necesita un cable 24 AWG como el P568-100-HD.

¿Este extensor es compatible con HDCP 2.2?

Sí, el B122-000-4K6 cumple con HDCP 2.2 y también es compatible con HDMI 2.0.

¿Puedo usar este extensor con fuentes y pantallas de audio envolvente 7.1?

Sí, soporta los formatos de audio DTS-HD, Dolby TrueHD y sonido envolvente 7.1 canales.

¿Cuál es la longitud máxima del cable HDMI entre la fuente y el extensor?

Para una señal 4K, el cable HDMI entre la fuente y el extensor no debe exceder 15 m (50 pies). Para una señal 1080p, la distancia máxima es de 38 m (125 pies).

¿Cuál es la longitud máxima del cable HDMI entre el extensor y el monitor?

El cable HDMI entre el extensor y el monitor no debe exceder 5 m (16 pies).

¿El B122-000-4K6 es compatible con señales 3D?

Sí, está listo para 3D y compatible con HDCP.

¿Cómo instalar el extensor HDMI?

1. Conecte el cable HDMI más largo entre la fuente y el puerto Source del extensor. 2. Conecte el cable HDMI más corto entre el monitor y el puerto Display del extensor. Verifique el funcionamiento correcto antes de pasar los cables por paredes/techos.

¿Cuál es la temperatura de funcionamiento recomendada?

La temperatura de funcionamiento está entre 0 °C y 40 °C (32 °F a 104 °F).

MANUAL DE USUARIO B1220004K6 Tripp Lite

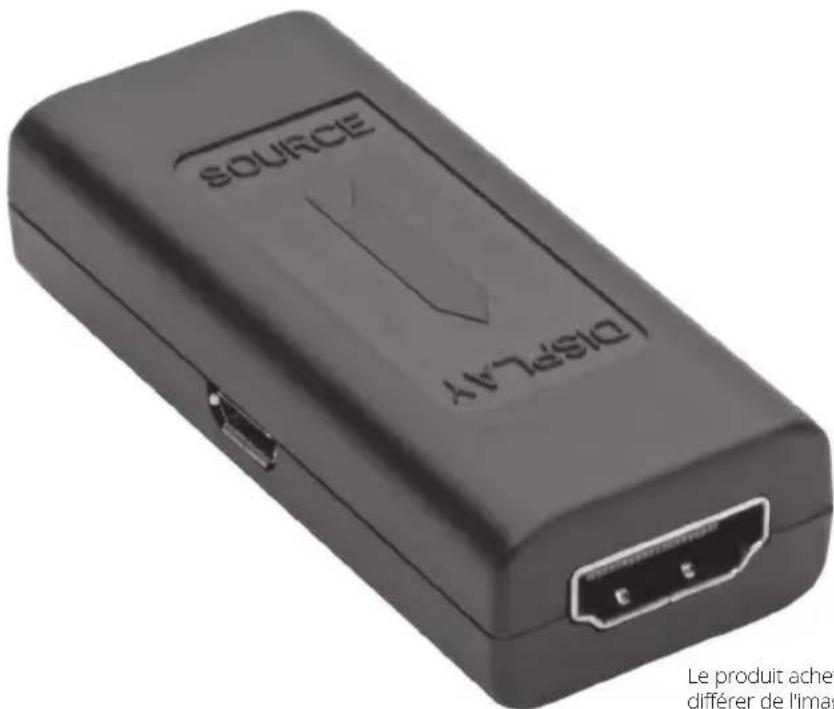

El producto comprado
puede diferir de laImagen.

English 1

Français 9

Deutsch 13

Italiano 17

Contenido del Empaque

• Extensor Activo HDMI B122-000-60 o B122-000-4K6
• Manual del Propietario

Characteristicas del Producto

• Modelo B122-000-60: Extienda una senal 1080p (1920 x 1200 @ 60 Hz) hasta a 38 m de la fuente al cable de extension

Modelo B122-000-4K6: Extienda una SERIAL 4K (3840 x 2160 @ 60 Hz) hasta a 15 m de la fuente al cable de extension

• No se necesitan software o controladores
• No requiere alimentación externa en la mayoría de las instalaciones
• Cumple con HDCP y lista para 3D
• Compatible con sonido envolvente de 7.1 canales, audio DTS-HD y Dolby TrueHD

Accesorios Opcionales

Cables HDMI de la Serie P568
P568-100-HD - Cable HDMI de Velocidad Estandar, de Alta Definencia, 24 AWG
U280-002-W12-Cargador USB de Pared

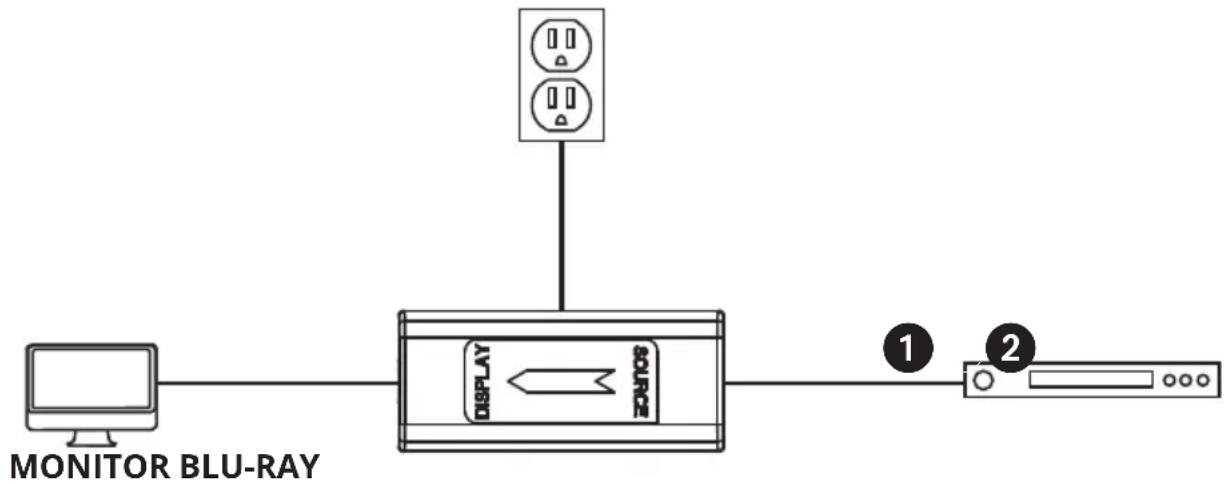

Instalación

Notas:

1. Pruebe para asegurar de que toda la instalacion trabaje correctamente antes de tender los cables a工程技术 y paredes.
2. El B122-000-60 y el B122-000-4K6 han sido diseñado para usarse con cables HDMI de la Serie P568. Para garantizar una distancia y rendimiento máximo, se recomienda utiliser cables HDMI series P568. Para distancias de más de 23 m, se requires un cable 24 AWG como el P568-100-HD.
3. Aúnque la mayoría de las instalaciones no requérirá alimentación, se proportionsiona un puerto Micro USB para el caso de NEEDar energia. Si no aparece una imagen después de realizar los siguientes pasos, conecte el cable Micro USB del puerto de launidad al puerto USB de una computadora, monitor o de cargador USB de pared, como el U280-002-W12.

Conecte el cable HDMI máslarge entre la fuente y el puerto SOURCE [Fuente] en el B122-000-60 o B122-000-4K6.

Nota: Cuando se transmite una BCH 1080p @ 60 Hz, el cable HDMI que conecta la fuente B122-000-60 no debe tener mas de 38 m.

Conecte el cable HDMI más corto entre el monitor HDMI y el puerto DISPLAY [Pantalla] en el B122-000-60 o B122-000-4K6.

Note: El cable HDMI uso para connectar el monitor al B122-000-60 o B122-000-4K6 no debe tener más de 5 m.

Especillasiones

Modelo B122-000-60 B122-000-4K6
Máxima Resolución de Video 1920 x 1200 @ 60 Hz(hasta a 38 m)		3840 x 2160 @ 60 Hz(hasta a 15 m)
Cumplimiento HDCP 1.4, HDMI 1.4 HDCP 2.2, HDMI 2.0
Temperatura de Operación 0°C a 40°C
Temperatura deAlmacenamiento	-15°C a 50°C
Humedad Relativa 0 to 85%, Sin Condensación

Garantía

Garantía limitada por 3 años

Garantizamos por tres (3) años a partir de la Fecha de compra inicial que nuestros produits no presentan defectos de materiales ni de mano deoba. Nuestra obligacion bajo esta garantia está limitada a la reparacion o reemplazo (a su entera disreciun) de qualquier producto defectuoso. Antes de devolver qualquier equipo para reparacion, visite Triplite. Eaton.com/support/product-returns.Esta garantia no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una manera.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN PROPÓSITO PARTICULAR. Algunos Estados no permiten la limitación o exclusión de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes MentionadasSEOpen no aplicarse al comprador.

SALVO POR LO QUE SE INDICO ANTERIORMENTE, EN NINGUN CASO SEREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, no somos responsables por ningún costo, como perdida de ganancies o ingressos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o de qualquier other forma.

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eletrico y electrónico nuevo de Eaton, los clientsstan obligados a:

• Enviar para reciclaje equipos viejos del mesmo tipo y en el mesmo número (esto varía de un País a除外)
  Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonamente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso.

Modèles:

B122-000-60

B122-000-4K6
