Tipo de producto	Extensor audio/vídeo HDMI
Marca	Tripp Lite
Modelo	B122-000-60
Dimensiones (L x A x H)	5,0 x 4,0 x 2,0 cm
Peso	Aproximadamente 100 g
Alimentación	USB (5V, 500mA)
Distancia máxima de transmisión	60 m mediante cable Cat5e/6
Resolución máxima admitida	1920 x 1080 (Full HD)
Conectores de entrada	1 x HDMI hembra
Conectores de salida	1 x RJ45 hembra
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.
Seguridad	Usar en un ambiente seco y protegido de la humedad. No exponer a temperaturas extremas.
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles. Dispositivo no reparable por el usuario.
Información general	Extensor audio/vídeo Tripp Lite B122-000-60. Permite transmitir una señal HDMI a largas distancias mediante un cable de red.

Preguntas frecuentes - B122-000-60 Tripp Lite

¿Cómo instalar el extensor B122-000-60?

Conecte la fuente HDMI (ej. reproductor Blu-ray) a la entrada del transmisor, luego conecte el transmisor al receptor mediante un cable Cat5e/6. Conecte el receptor a su pantalla. Alimente ambos dispositivos vía USB.

¿Qué tipo de cable de red usar?

Use un cable Cat5e o Cat6 de buena calidad para una transmisión óptima hasta 60 m.

¿El extensor necesita alimentación externa?

Sí, cada dispositivo (transmisor y receptor) debe ser alimentado mediante un puerto USB (5V, 500mA). Se proporcionan cables USB.

¿Qué resoluciones son compatibles?

El dispositivo admite hasta 1920x1080 (Full HD) a 60 Hz. No es compatible con 4K.

¿Puedo usar este dispositivo con un cable HDMI estándar?

No, este sistema convierte la señal HDMI en señal de red. Debe usar un cable Ethernet entre los dos dispositivos.

¿El extensor es compatible con HDCP?

Sí, admite HDCP 1.4 para contenidos protegidos.

¿Qué hacer si la imagen no se muestra?

Verifique las conexiones, la alimentación de ambos dispositivos y la longitud del cable Ethernet (máx. 60 m). Intente reiniciar los dispositivos.

¿Se transmite el sonido?

Sí, la señal de audio digital también se transmite a través de HDMI. El extensor admite formatos de audio estéreo y envolvente (hasta Dolby Digital 5.1).

¿Puedo usar un cable Ethernet más largo de 60 m?

No, la distancia máxima es de 60 metros. Más allá, la señal puede degradarse o perderse.

¿Dónde encontrar el manual completo?

El manual está disponible para descarga gratuita en notice-facile.com en formato PDF.

MANUAL DE USUARIO B122-000-60 Tripp Lite

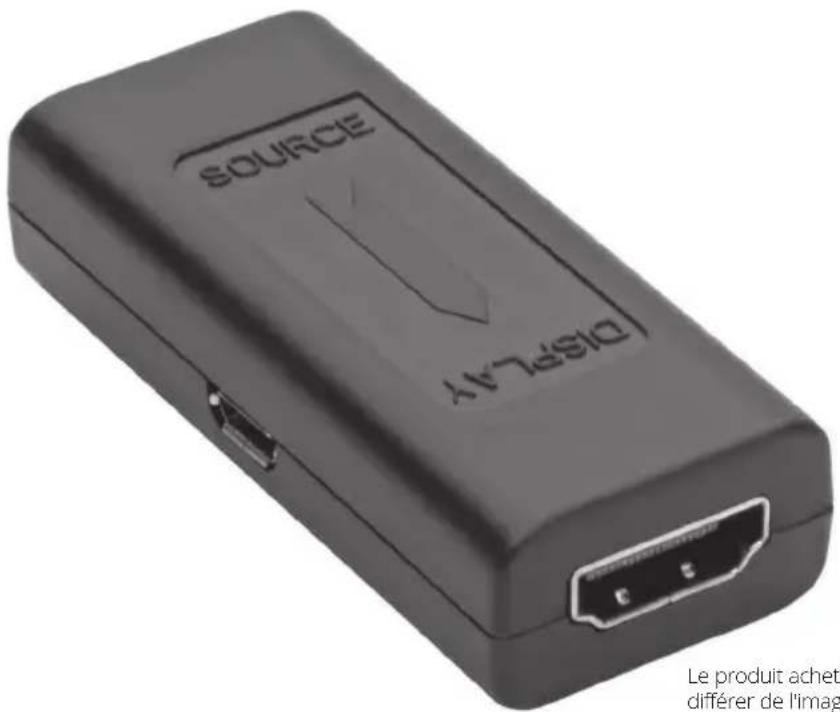

El producto comprado puede diferir de la imagen.

English 1

Français 9

Deutsch 13

Italiano 17

Contenido del Empaque

• Extensor Activo HDMI B122-000-60 o B122-000-4K6
• Manual del Propietario

Características del Producto

• Modelo B122-000-60: Extiende una señal 1080p (1920 x 1200 @ 60 Hz) hasta a 38 m de la fuente al cable de extensión
  Modelo B122-000-4K6: Extiende una señal 4K (3840 x 2160 @ 60 Hz) hasta a 15 m de la fuente al cable de extensión
• No se necesitan software o controladores
• No requiere alimentación externa en la mayoría de las instalaciones
  • Cumple con HDCP y listo para 3D
• Compatible con sonido envolvente de 7.1 canales, audio DTS-HD y Dolby TrueHD

Accesorios Opcionales

• Cables HDMI de la Serie P568
• P568-100-HD – Cable HDMI de Velocidad Estándar, de Alta Definición, 24 AWG
• U280-002-W12 – Cargador USB de Pared

Instalación

Notas:

1. Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de tender los cables a través de techos y paredes.
2. El B122-000-60 y el B122-000-4K6 han sido diseñado para usarse con cables HDMI de la Serie P568. Para garantizar una distancia y rendimiento máximo, se recomienda utilizar cables HDMI serie P568. Para distancias de más de 23 m, se requiere un cable 24 AWG como el P568-100-HD.
3. Aunque la mayoría de las instalaciones no requerirá alimentación, se proporciona un puerto Micro USB para el caso de necesitar energía. Si no aparece una imagen después de realizar los siguientes pasos, conecte el cable Micro USB del puerto de la unidad al puerto USB de una computadora, monitor o de cargador USB de pared, como el U280-002-W12.

1 Conecte el cable HDMI más largo entre la fuente y el puerto SOURCE [Fuente] en el B122-000-60 o B122-000-4K6.

Nota: Cuando se transmite una señal 1080p @ 60 Hz, el cable HDMI que conecta la fuente B122-000-60 no debe tener más de 38 m.

2 Conecte el cable HDMI más corto entre el monitor HDMI y el puerto DISPLAY [Pantalla] en el B122-000-60 o B122-000-4K6.

Nota: El cable HDMI usado para conectar el monitor al B122-000-60 o B122-000-4K6 no debe tener más de 5 m.

Especificaciones

Modelo B122-000-60 B122-000-4K6
Máxima Resolución de Video 1920 x 1200 @ 60 Hz(hasta a 38 m)		3840 x 2160 @ 60 Hz(hasta a 15 m)
Cumplimiento HDCP 1.4, HDMI 1.4 HDCP 2.2, HDMI 2.0
Temperatura de Operación 0°C a 40°C
Temperatura de Almacenamiento	-15°C a 50°C
Humedad Relativa 0 to 85%, Sin Condensación

Garantía

Garantía limitada por 3 años

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite. Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.

Modèles :

B122-000-60

B122-000-4K6
