Tipo di prodotto	Prolungatore HDMI attivo
Modello	B122-000-4K6
Risoluzione massima	3840 x 2160 @ 60 Hz fino a 15 m (50 piedi)
Conformità HDCP	HDCP 2.2
Versione HDMI	HDMI 2.0
Supporto audio	DTS-HD, Dolby TrueHD, audio surround 7.1 canali
Distanza di trasmissione (4K)	Fino a 15 m (50 piedi) dalla sorgente al cavo di estensione
Distanza di trasmissione (1080p)	Fino a 38 m (125 piedi) dalla sorgente al cavo di estensione
Alimentazione esterna	Non necessaria nella maggior parte delle installazioni; porta Micro USB disponibile opzionalmente
Compatibilità 3D	Supporto 3D
Software/Driver	Nessun software o driver necessario
Temperatura di funzionamento	0 °C a 40 °C (32 °F a 104 °F)
Temperatura di stoccaggio	-15 °C a 50 °C (5 °F a 122 °F)
Umidità relativa	0% a 85% (senza condensa)
Garanzia	3 anni limitata
Contenuto della confezione	Prolungatore HDMI attivo, manuale d'uso

Domande frequenti - B1220004K6 Tripp Lite

Qual è la risoluzione massima supportata dal B122-000-4K6?

Il B122-000-4K6 supporta una risoluzione massima di 3840 x 2160 @ 60 Hz fino a 15 metri (50 piedi).

Ho bisogno di un'alimentazione esterna per utilizzare questo prolungatore HDMI?

Nella maggior parte delle installazioni non è necessaria alcuna alimentazione esterna. Se non vedi immagine, puoi collegare un cavo micro USB dalla porta dell'unità a una porta USB di un computer, monitor o caricabatterie USB da parete (come l'U280-002-W12).

Quale tipo di cavo HDMI è consigliato per una distanza massima?

Si consiglia di utilizzare i cavi HDMI della serie P568. Per distanze superiori a 23 m (75 piedi), è necessario un cavo 24 AWG come il P568-100-HD.

Questo prolungatore è compatibile con HDCP 2.2?

Sì, il B122-000-4K6 è conforme HDCP 2.2 e supporta anche HDMI 2.0.

Posso utilizzare questo prolungatore con sorgenti e display audio surround 7.1?

Sì, supporta i formati audio DTS-HD, Dolby TrueHD e l'audio surround a 7.1 canali.

Qual è la lunghezza massima del cavo HDMI tra la sorgente e il prolungatore?

Per un segnale 4K, il cavo HDMI tra la sorgente e il prolungatore non deve superare 15 m (50 piedi). Per un segnale 1080p, la distanza massima è di 38 m (125 piedi).

Qual è la lunghezza massima del cavo HDMI tra il prolungatore e il monitor?

Il cavo HDMI tra il prolungatore e il monitor non deve superare 5 m (16 piedi).

Il B122-000-4K6 è compatibile con i segnali 3D?

Sì, è pronto per il 3D e compatibile HDCP.

Come installare il prolungatore HDMI?

1. Collegare il cavo HDMI più lungo tra la sorgente e la porta Source del prolungatore. 2. Collegare il cavo HDMI più corto tra il monitor e la porta Display del prolungatore. Verificare il corretto funzionamento prima di far passare i cavi nelle pareti/soffitti.

Qual è la temperatura di funzionamento consigliata?

La temperatura di funzionamento è compresa tra 0 °C e 40 °C (32 °F a 104 °F).

MANUALE UTENTE B1220004K6 Tripp Lite

Il prodotto acquistato potrebde differire dall'imagine.

English 1

Espanol 5

Français 9

Deutsch 13

Contenuto della confezione

• Estensore attivo HDMI B122-000-60 o B122-000-4K6
• Manuale utente

Caratteristiche del prodotto

• Modello B122-000-60: estende un segnale 1080p (1.920 x 1.200 @ 60 Hz) sino a 38 m (125 piedi) alla fonte alla prolunga
• Modello B122-000-4K6: estende un segnale 4K (3.840 x 2.160 @ 60 Hz) bajo a 15 m (50 piedi) alla fonte alla prolonga
• Non sono necessari software o driver
• L'alimentazione esterna non è necessaria nella maggior parte delle installazioni
• Compatible con HDCP e pronto per 3D
• Supporta l'audio surround 7.1, DTS-HD e Dolby TrueHD

Accessoropzionali

Cavi HDMI serie P568
- Cavo HDMI ad alta definizione, velocità standard 24 AWG P568-100-HD, 30,5 m (100 piedi)
- Caricatore da parete USB U280-002-W12

Installazione

Note:

1. Eseguire un test per assicurarsi che l'intera installatione funzioni correttamente prima di tirare i cavi attraverso soffitti/pareti.
2. I modelli B122-000-60 e B122-000-4K6 sono stati progettati per essere utilizzati con i cavi HDMI seri P568.Per garantire la massima distance e le massime prestazioni, si consiglia di utilizzato il cablaggio HDMI seri P568.Per distance superiori a 23 m (75 piedi), è necessario un cavo 24 AWG come P568- 100-HD.
3. Sebbene la maggior parte delle installazioni non richieda alimentazione, è presente una porta Micro USB nel caso in cui Questa sia necessaria. Se l'imagine non appare dopo aver eseguito i passi seguenti, collegare un cavo Micro USB alla porta sull'unità a un computer dotato di USB, un monitor o a una porta USB di un caricatore a muro, come U280-002-W12.

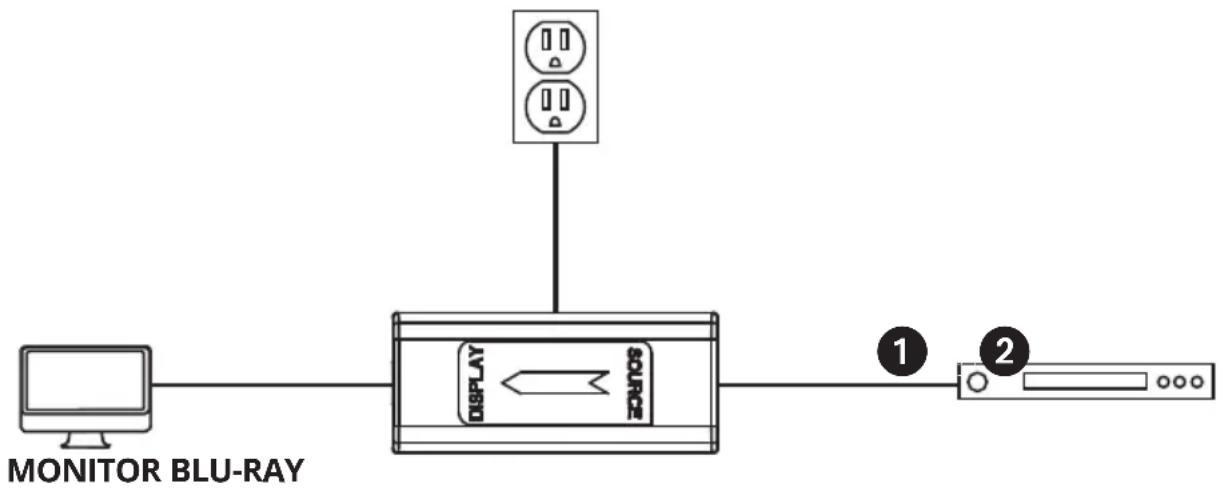

Collegare il cavo HDMI più lungo tra la fonte e la porta SOURCE sul B122-000-60 o B122-000-4K6.

Nota: quando si trasmette un segnale 1080p (60 Hz), il cavo HDMI che collega la fonte al B122-000-60 non deve essere più lungo di 38 m (125 piedi).

Collegare il cavo HDMI più corto tra il monitor HDMI e la porta DISPLAY sul B122-000-60 o B122-000-4K6.

Note: il cavo HDMI utilizzato per collegare il monitor sul B122-000-60 o B122-000-4K6 non deve essere più lungo di 5 m (16 piedi).

Specifiche

Modello B122-000-60 B122	000-4K6
Risoluzione massima 1.920 x	1.200 @ 60 Hz (fino a 38 m/125 piedi)	3.840 x 2.160 @ 60 Hz (fino a 15 m/50 piedi)
Conformità HDCP 1.4, HDMI	1.4 HDCP 2.2, HDMI 2.0
Temperatura di funzionamento	Da 0 °C a 40 °C (da 32 °F a 104 °F)
Temperatura di conservazione	Da -15 °C a 50 °C (da 5 °F a 122 °F)
Umidità relativa Dallo 0 all'85%, non condensante

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni alla data di acquisito iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a sua escludiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Triplite.Eaton.com/support/product-returns prima di rispedire qualiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITA E DI IDONEITA PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'escludione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'uso DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITA DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, iosti dei sostituti, i reclami di terzi o altri.

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentire il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo Paese)
• Restituire i dispositiivi al termine del loro ciclo di vita affinché vengano riciclati.

ATTENZIONE

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, dove si può ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto dell'apparecchiatura di supporto vitale o possa comprometerne significativamente la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche alla preawiso.
