Caractéristiques Techniques	Extension audio/vidéo Tripp Lite B1261A1U, supporte jusqu'à 1920 x 1200 à 60 Hz, portée jusqu'à 150 m via câble Cat5e/6.
Utilisation	Idéal pour les installations de vidéoconférence, les présentations et les environnements éducatifs.
Maintenance et Réparation	Vérifier régulièrement les connexions et l'intégrité des câbles. En cas de défaillance, remplacer les câbles défectueux.
Sécurité	Utiliser dans des environnements secs et éviter l'exposition à l'humidité. Ne pas surcharger les ports.
Informations Générales	Compatible avec la plupart des systèmes d'exploitation et appareils. Garantie limitée de 3 ans.

FOIRE AUX QUESTIONS - B1261A1U Tripp Lite

Comment puis-je connecter le Tripp Lite B1261A1U à mon appareil source ?

Pour connecter le Tripp Lite B1261A1U, utilisez un câble HDMI pour relier votre appareil source au port HDMI d'entrée du dispositif, puis connectez un autre câble HDMI à la sortie pour le relier à votre écran.

Le signal vidéo est-il de bonne qualité ?

Oui, le Tripp Lite B1261A1U prend en charge une résolution allant jusqu'à 1080p, assurant ainsi une excellente qualité d'image. Si vous rencontrez des problèmes de qualité, vérifiez vos câbles et connexions.

Quelle est la distance maximale de transmission avec le Tripp Lite B1261A1U ?

Le Tripp Lite B1261A1U peut transmettre un signal HDMI jusqu'à 30 mètres sans perte de qualité, à condition d'utiliser un câble de bonne qualité.

Que faire si l'image ne s'affiche pas sur l'écran ?

Vérifiez d'abord que tous les câbles sont correctement branchés. Assurez-vous également que l'écran est allumé et sur la bonne source d'entrée. Si le problème persiste, essayez de redémarrer les appareils.

Le Tripp Lite B1261A1U prend-il en charge le son ?

Oui, le Tripp Lite B1261A1U prend en charge l'audio numérique HDMI, donc le son devrait être transmis automatiquement avec la vidéo.

Est-ce que le Tripp Lite B1261A1U nécessite une alimentation externe ?

Non, le Tripp Lite B1261A1U fonctionne sans alimentation externe tant que les appareils connectés fournissent l'alimentation nécessaire via le port HDMI.

Comment résoudre un problème de décalage audio ?

Si vous remarquez un décalage audio, essayez de débrancher et de rebrancher le câble HDMI. Vérifiez également les paramètres audio de votre appareil source pour s'assurer qu'ils sont configurés correctement.

Le Tripp Lite B1261A1U est-il compatible avec les appareils 4K ?

Non, le Tripp Lite B1261A1U ne prend en charge que des résolutions allant jusqu'à 1080p. Pour les appareils 4K, un autre modèle compatible serait nécessaire.

MODE D'EMPLOI B1261A1U Tripp Lite

Modèles:
B126-1A1-U et B126-1A0-U

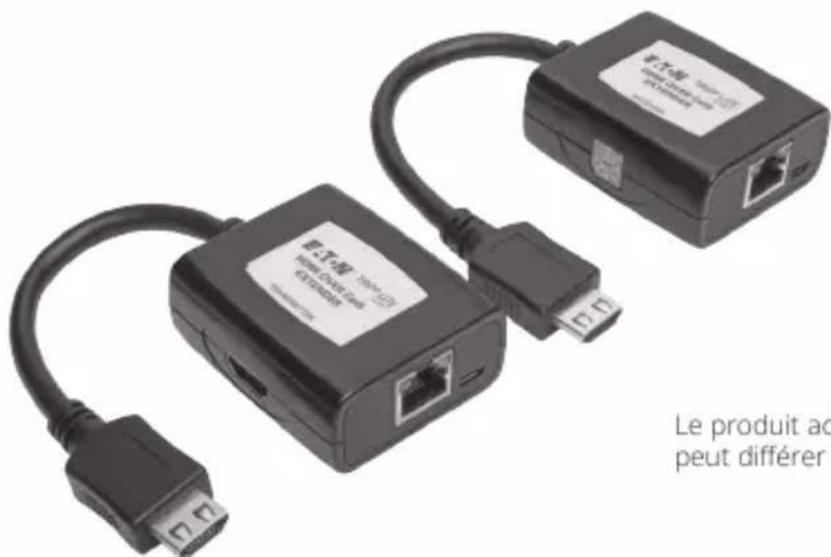

Le produit achete peut différer de l'image.

Espanol 11

Français 21

Deutsch 31

Italiano 41

Remarque: reportez-vous aux schémas d'installation pour connaître la distance d'extension maximale et les résolutions video.

1. Connectez le cable HDMI intégré du récepteur au port d'entrée d'un monitér HDMI.
2. Branchez le cable USB micro-B fourni entre le récepteur et un port USB de l'écran ou une prise USB murale.
3. Mettez la source HDMI et l'écran HDMI sous tension. Les témoins RJ45 verts de l'émetteur et du récepteur s'allument pour indiquer qu'ils sont sous tension. Les témoins RJ45 orange de l'émetteur et du récepteur s'allument pour indiquer qu'ils reçoivent un signal de la source.
4. Si nécessaire, reglez la commande d'égalisation sur le récepteur pour améliorer l'image video.

Remarque: un mauvais réglage de l'égalisation peut faire que le moniteur n'affiche aucune image. Essayez chaque réglage d'égalisation jusqu'à ce qu'une image acceptable s'affiche.

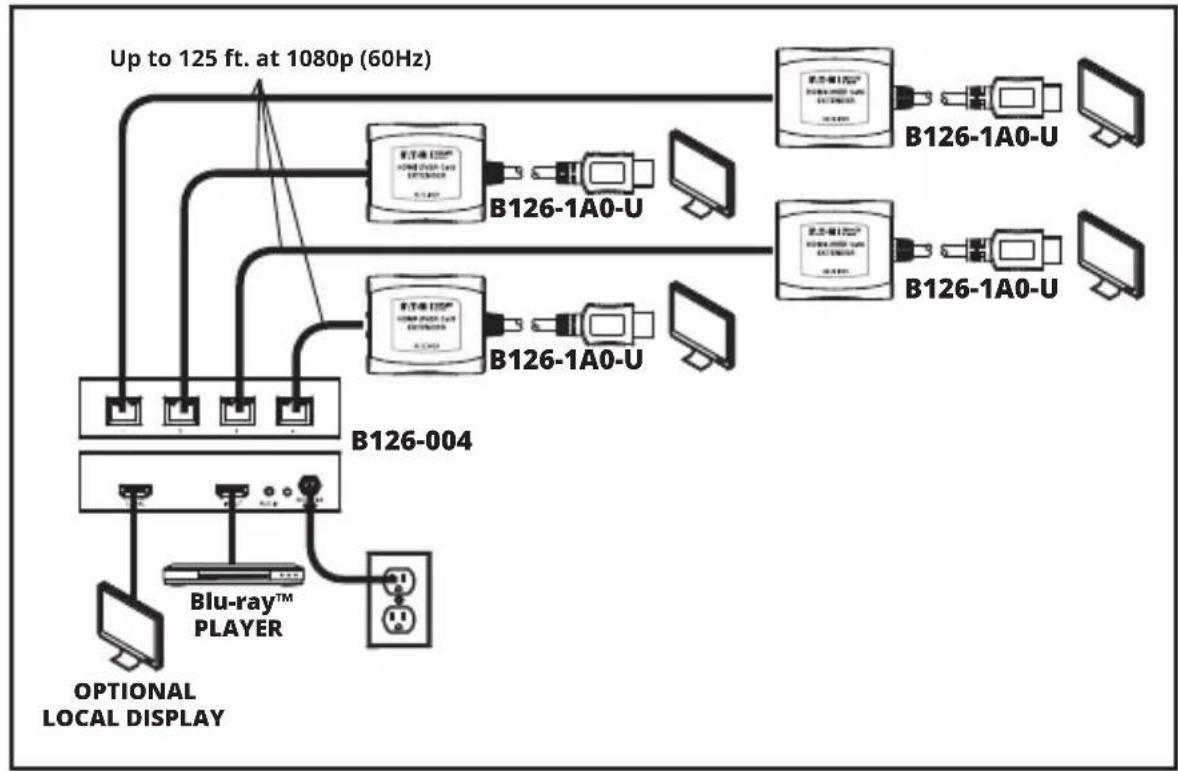

Installation de la rallonge / du répartiteurst von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Remarques :egistrierung-2">

1. Vérifie que l'ensemble de l'installation fonctionne correctement avant de tirer les cables dans les plafonds/murs.
2. Pour obtenir une distance et des performances maximales, utilisez un cable Cat5e/6 à âme massive de 0,51 mm de diamètre. L'utilisation d'un cable Cat5e/6 toronné ou d'un cable de diamètre supérieur à 0,51 mm entrainerait une réduction de la distance d'extension. Tous les cables Cat6 de la série N202 sont fabriqués à partir de cables à âmes massives de 0,51 mm de diamètre.
3. Assurez-vous que l'alimentation electrolytique a tous les apparciels que vous connectez est désactivée avant de proceeder à l'installation.
4. Le schéma d'installation montre l'unité de transmission locale B126-004. L'installation de B126-002 est la même, sauf qu'il n'y a que deux ports distants et pas de port de moniteur local.

Installation d'une rallonge/répartiteurden Abstand zwischen dem Gerät und dem Empfänger. - Schlieben Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis gehört als die mit dem Empfänger verbundene Steckdose. Wenden Sie sich an den Handler oder einen erfahrenen Radio- und Fernsehtechniker, um Hilfe zu erhalten. Jegliche Änderungen oder Modifikationen an thisem Gerät, die nicht ausdrücklich von Eaton genehmigt wurden, können die Befugnis des Benutzers zum Betrieb des Geräts aufheben.

1. Connectez la source HDMI au port INPUT du B126-002 ou du B126-004 à l'aide d'un cable HDMI de la série P568.
2. En option pour le B126-004 : connectez un moniteur HDMI au port LOCAL du B126-004 à l'aide d'un cable HDMI de la série P568.
3. Connectez l'alimentation électrique externe à l'émetteur, puis branchez-la sur un parasurtenseur, un PDU (Unité de distribution d'alimentation) ou un onduleur Eaton Tripp Lite. Levoyant vert s'allume pour indiquer que l'appareil reçoit une alimentation de l'alimentation électrique externe.
4. A l'aide du cable Cat5e/6, connectez l'un des ports de sortie RJ45 de l'émetteur au port d'entrée RJ45 du B126-1A0-U.
5. Connectez le B126-1A0-U à un moniteur à l'aide du cable HDMI intégré.
6. Connectez le cable USB micro-B fourni au port du B126-1A0-U et à un port USB de l'écran ou à une prise USB murale. Le voyant vert s'allume, indiquant que l'appareil recoit une alimentation électrique du port USB micro-B.
7. Repétez les étapes 4 à 7 pour chaque B126-1A0-U de l'installation.
8. Mettez la source HDMI et les écrans HDMI sous tension. Le tímoin RJ45 orange s'allume sur l'émetteur et le récepteur pour indiquer que l'appareil reçoit un signal de la source. L'écran doit maintainant s'afficher sur les moniteurs connectés.
9. Si nécessaire, utilisez le contrôle d'égalisation sur le B126-1A0-U pour ajuster l'image video.

Remarque: un mauvais réglage de l'égalisation peut faire en sorte que le moniteur n'affiche aucune image. Essayez chaque réglage d'égalisation jusqu'à ce qu'une image acceptable s'affiche.

Si vous ne parvenez pas à obtenir une image acceptable après avoir suivi les instructions d'installation, essayez les conseils de dépannage ci-dessous.

1. Le cable USB micro-B fourni avec le produit est-il connecté et branché sur une source d'alimentation électrique active? Pour que le produit fonctionne correctement, l'émetteur et le récepteur doivent être connectés au cable USB micro-B et receivevoir une alimentation électrique.
2. L'alimentation électrique vers la Source HDMI a-t-elle ete eteinte avant l'installation? Si ce n'est pas le cas, effectuez un redemarrage.
3. Quelle résolution essayez-vous d'atteindre? Reportez-vous aux sections Caracteristiques du produit et Installation du present manuel pour plus de détails sur la distance et la résolution maximales. Plus la distance d'extension est courte, plus la résolution que vous pourrez obtenir sera élevé. Si vous ne parvenez pas à obtaining une image acceptable, essayez de réduire la résolution video de votre ordinateur ou d'ajuster le taux d'actualisation.
4. Quel type de câblage utiliser ? Un câblage de mauvaise qualité peut entraîner une mauvaise performance, c'est pourquoi il est important que vous utilisiez des cables qui peuvent supporter la résolution video que vous essayez d'obtenir. Informatique Pour obtaining une distance et une résolution maximales, utiliser des cables à âme massive de 0,51 mm de diamètre (tehs que des cables de la série N202).
5. Testez vos câbles pour vous assurer qu'ils fonctionnent correctement. Par exemple, connectez votre cable Cat5e/6 entre un ordinateur et un réseau pour vérifier qu'il établit une connexion réseau.
6. Avez-vous des panneaux de brassage ou d'autres dispositifs entre l'émetteur et le récepteur? Les kits d'extension HDMI sur Cat5 ont été conçus pour être connectés directement de l'émetteur au récepteur via un cable UTP. Plus il y a de points de connexion entre la source et le moniteur à distance, plus une dégradation du signal est probable, ce qui entraîne de mauvaises performances. Si vous avez un panneau de brassage ou un autre dispositif entre les deux, retirez-le de l'installation. Informatique
7. Avez-vous un répartiteur, un commutateur ou tout autre dispositif entre l'ordinateur et l'émetteur, ou entre le récepteur et l'écran? Les kits d'extension HDMI sur Cat5 ont été conçus pour que l'émetteur se connecte directement à l'ordinateur source et que le récepteur se connecte directement à l'écran. Si vous avez un répartiteur, un commutateur ou tout autre dispositif entre les deux, il doit être retire de l'installation. Informatique

Dépannaged, OH 44122 Vereinigte Staaten Eaton.com © 2023 Eaton Alle Rechte vorbehalten. Veröffentlichung Nr. 23-09 016/93-34F6_RevD September 2023 Eaton ist eine eingetragene Marke. Alle Marken sind Eigentum der jeweiligen Inhaber. 40

1. Vérifie que votre cable n'a pas été endommagé lors de l'installation. Si un connecteur de cable se détache lors du passage dans les plafonds/murs, ou si la gaine de cable est endommagée, exposant le cable, vous ne pourrez pas Broker des performances maximales.
2. Les unités d'émission ou de réception sont-elles situées dans une zone qui les exposé à des températures élevées? Si le produit surchauffe, il ne fonctionnera pas correctement. Informatique

Garantie et enregistrement du produit93-34F6_RevD September 2023 Eaton ist eine eingetragene Marke. Alle Marken sind Eigentum der jeweiligen Inhaber. 40

Garantie limitée d'un an Nr. 23-09 016/93-34F6_RevD September 2023 Eaton ist eine eingetragene Marke. Alle Marken sind Eigentum der jeweiligen Inhaber. 40

Nous garantissons que nos produits sont exempls de vice de fabrication et de main-d'oeuvre pendant une période d'un (1) an à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectieux. Veuillez consulter le site Triplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommages par accident, néligence ou par une mauvaise utilisation, ni à ceux qui ont été alterés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTS DE QUALITE MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/ peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PREVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPECAUX, ACCESSORIES OU CONSECUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ETÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation d'équipement, les pertes de logiciels, les pertes de données, les coûts de substitution, les réclamations de tiers ou autres.

Garantie et enregistrement du produiteweiligen Inhaber. 40

Avis FCC, Classe Brken sind Eigentum der jeweiligen Inhaber. 40

Cet apparéil est conforme à la partie 15 des règles FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne peut pas causeur d'interférences nuisibles, et (2) cet apparéil doit accepter toute interférence reçue, y compris les interférences pouvant causeur un fonctionnement indésirable.

Remarque : cet équipement a ete teste et juged conforme aux limites pour un apparieil numérique de Classe B, conformement à la partie 15 des règes FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre de l'énergie radiofrequence et, s'il n'est pas installé et utilise conformément aux instructions, peut cause des interférences nuisibles aux communications radio. Toutefois, il n'existe aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement entraîne des interférences préjudiciables à la réception des émissions radio ou de télévision, identifiable en mettant l' apparieil hors tension, puis sous tension, il est recommendé que l'utilisateur tente de résoudre ce problème au moyen d'une ou plusieurs des mesures suivantes : :

En orientant l'antenne réceptrice différemment ou en la changeant de place.

En augmentant la distance séparant l'équipement du récepteur.

En connectant l'équipement à une prise sur un circuit différent de celui sur lequel est branché le récepteur.

En obtenant de l'aide auprès du revendeur ou d'un technicien radio/TV experimenté.

Les changements et modifications apportés à cet apparéil et non autorisés par Eaton peuvent annuler la compatibilité electromagnétique (EMC) et la conformité sans fil et résilier votre droit à utiliser le produit.

Garantie et enregistrement du produit62.jpg) Il prodotto acquistato potrebbedifferire dall'imagine. Espanol 11 Français 21 Deutsch 31 Italiano 41

Informations sur la conformité DEEE pour les clients et les recycleurs (Union europeenne) 41

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des reglementations d'application, lorsqu'un consommateur achete un équipement électrique oulectronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usage pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnably s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.
