U444CATH - Câble pour ordinateur et périphérique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extenseur HDMI sur câble Cat6 avec alimentation par câble (PoC)
Marque et modèle	Tripp Lite U444CATH (U444-CAT-H)
Connecteurs d'entrée	USB Type-C (M), USB Type-C (F), HDMI (F), RJ45 (F)
Connecteurs de sortie	HDMI (M), RJ45 (F), USB Micro-B (F)
Résolution maximale	1920 x 1080 @ 60 Hz (1080p)
Distance de transmission maximale	45 m (150 pi) avec câble Cat6 24 AWG
Support audio	PCM 7.1, DTS et Dolby 5.1
Normes vidéo	HDMI 1.4, HDCP 1.4
Égaliseur intégré	8 niveaux de réglage de la qualité vidéo
Alimentation	Par câble (PoC) via USB-C ; alimentation supplémentaire possible via USB Micro-B (5V) sur le récepteur
Fonctions supplémentaires	Sortie HDMI locale sur le transmetteur, charge du périphérique USB-C via le port USB-C, aucun logiciel requis
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Température d'entreposage	-15 °C à 50 °C (5 °F à 122 °F)
Humidité relative de fonctionnement	0 à 85 % HR, sans condensation
Contenu de l'emballage	Transmetteur, récepteur, tournevis, manuel d'utilisation
Garantie	Garantie limitée de 3 ans
Certifications	HDMI, HDCP 1.4

FOIRE AUX QUESTIONS - U444CATH Tripp Lite

Quelle est la distance maximale de transmission ?

La distance maximale est de 45 m (150 pi) avec un câble Cat6 à fils rigides de 24 AWG (comme la série N202 de Tripp Lite).

Puis-je utiliser un câble Cat5e au lieu de Cat6 ?

Pour obtenir la distance et la résolution maximales, il est recommandé d'utiliser un câble Cat6 à fils rigides de 24 AWG. L'utilisation de Cat5e peut réduire la distance ou la qualité.

Comment régler la qualité vidéo ?

Utilisez l'égaliseur (EQ) intégré situé sur le récepteur. Il offre 8 niveaux de réglage. Ajustez jusqu'à obtenir une image acceptable. Un mauvais réglage peut entraîner l'absence d'image.

Que faire si le voyant DEL ne s'allume pas ?

Si le voyant DEL ne s'allume pas après l'installation, une alimentation supplémentaire est requise. Branchez un câble USB Micro-B (non inclus) sur le port USB Micro-B du récepteur.

Puis-je utiliser un écran local en plus de l'écran distant ?

Oui, le transmetteur dispose d'une sortie HDMI locale. Vous pouvez y connecter un moniteur HDMI pour observer l'image affichée à distance.

Comment charger mon appareil USB-C via ce dispositif ?

Le transmetteur possède un port USB-C qui permet de charger l'appareil source. Branchez l'adaptateur secteur fourni de la source sur ce port pour éviter la décharge de la batterie.

Quelles résolutions et fréquences sont supportées ?

La résolution maximale est de 1920 x 1080 à 60 Hz (1080p). Les normes HDMI 1.4 et HDCP 1.4 sont prises en charge.

Est-il compatible avec tous les ordinateurs portables USB-C ?

Le dispositif est conçu pour les sources USB Type-C compatibles avec la sortie vidéo HDMI. Vérifiez les spécifications de votre ordinateur portable. Il est également compatible HDCP 1.4.

Comment installer le kit ?

1. Branchez le récepteur à l'écran HDMI. 2. Reliez le transmetteur et le récepteur avec un câble Cat6. 3. Branchez le transmetteur à la source USB-C. 4. (Optionnel) Connectez un moniteur local et/ou une alimentation USB-C. 5. Ajustez l'égaliseur si nécessaire.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée de 3 ans contre les vices de matériaux et de fabrication. Pour toute réclamation, contactez Tripp Lite pour obtenir un numéro RMA.

MODE D'EMPLOI U444CATH Tripp Lite

D'alimentation par câble

Modèle : U444-CAT-H

USB Type-C et USB-C sont des marques de commerce d'USB Implementers Forum.

D'excellence Industrielle.

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

L'emballage inclut

• U444-CAT-H • tournevis • Manuel de l'utilisateur

Caractéristiques du produit

• Permet de prolonger un signal vidéo de 1 080 p sur un câble Cat6 jusqu'à 45 m (150 pi) de la source
• L'égalisateur (EQ) intégré permet aux utilisateurs d'apporter des ajustements entre 8 niveaux de qualité vidéo.
• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur.
• La sortie HDMI locale sur le transmetteur permet à l'utilisateur d'observer l'image affichée à une distance de 45 m (150 pi).
• Permet de charger de façon pratique le dispositif USB Type-C avec le port USB-C intégré
• Compatible HDMI et HDCP 1.4
• Prêt à l'emploi; aucun logiciel ou lecteur requis

Accessoires en option

• Cordons de raccordement à fils rigides Cat6 de la série N202 de Tripp Lite
• Câbles HDMI haute vitesse de la série P568 de Tripp Lite

Remarques :

• Effectuer un essai sur l'ensemble de l'installation avant de tirer les câbles à travers les murs/plafonds.
• Pour obtenir la distance et la résolution maximales, utiliser un câble Cat6 à fils rigides de 24 AWG (comme un câble de la série N202 de Tripp Lite).

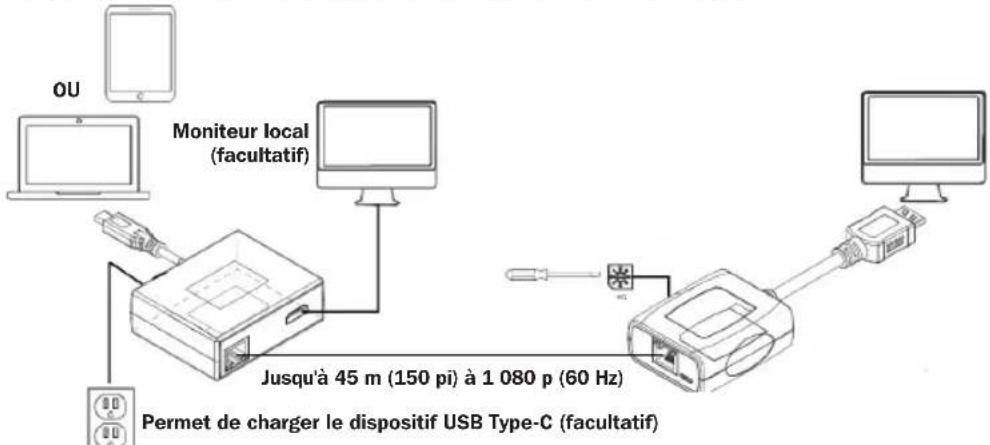

Installation

1. Raccorder le récepteur à l'écran HDMI.

Remarque : Si le voyant à DEL ne s'allume pas une fois l'installation terminée, une alimentation supplémentaire est requise. Raccorder un câble USB Micro-B fourni par l'utilisateur au port USB Micro-B disponible sur le récepteur.

1. À l'aide d'un cordon de raccordement Cat6 (comme le câble de la série N202 de Tripp Lite, non inclus), raccorder le port RJ45 sur le transmetteur au port RJ45 sur le récepteur.
2. Raccorder le transmetteur à la source USB Type-C (p. ex. un ordinateur portable ou une tablette). Le voyant à DEL vert (indiquant que de la puissance est fournie) et le voyant à DEL orange (la transmission du signal est en cours) sur le transmetteur et le récepteur devraient être allumés à ce moment.
3. Facultatif : à l'aide d'un câble HDMI (comme un câble de la série P568 de Tripp Lite, non inclus), raccorder un moniteur HDMI local au port HDMI local disponible sur le transmetteur.
4. Facultatif : éviter les arrêts involontaires ou éviter la décharge des batteries du dispositif USB Type-C en raccordant l'adaptateur de courant inclus de la source au port USB-C disponible sur le transmetteur.
5. Au besoin, ajuster la qualité vidéo sur le moniteur prolongé en utilisant l'égalisateur (EQ) qui se trouve sur le récepteur.

Remarque : Un mauvais réglage de l'égalisateur peut amener le moniteur à n'afficher aucune image. Essayer chaque paramètre de l'égalisateur jusqu'à ce qu'une image acceptable soit affichée.

1. Aucune image n'est affichée sur le moniteur à distance

Ajuster les réglages de l'égalisateur sur le récepteur jusqu'à ce qu'une image acceptable s'affiche ou ajouter de la puissance en raccordant un câble USB Micro-B fourni par l'utilisateur au port USB Micro-B disponible sur le récepteur.

Caractéristiques techniques

Ports du transmetteur USB Type-C (M), USB Type-C (F), HDMI (F), RJ45 (F)
Ports du récepteur HDMI (M),	RJ45 (F), USB Micro-B (F)
Résolution maximale 1 920 x	1 080 @ 60 Hz (1 080 p)
Support audio PCM 7.1, DTS	et Dolby 5.1
Distance de transmission 45 m (150 pi)
Signal HDMI HDMI 1.4, HDCP 1.4
Température de fonctionnement	0° à 40 °C (32° à 104 °F)
Température d'entreposage -15° à 50 °C (5° à 122 °F)
Humidité relative 0 à 85 % HR, sans condensation

Garantie limitée de 3 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
