Tipo de producto	Extensor HDMI sobre cable Cat6 con alimentación por cable (PoC)
Marca y modelo	Tripp Lite U444CATH (U444-CAT-H)
Conectores de entrada	USB Tipo-C (M), USB Tipo-C (H), HDMI (H), RJ45 (H)
Conectores de salida	HDMI (M), RJ45 (H), USB Micro-B (H)
Resolución máxima	1920 x 1080 @ 60 Hz (1080p)
Distancia de transmisión máxima	45 m (150 pies) con cable Cat6 24 AWG
Soporte de audio	PCM 7.1, DTS y Dolby 5.1
Normas de vídeo	HDMI 1.4, HDCP 1.4
Ecualizador integrado	8 niveles de ajuste de la calidad de vídeo
Alimentación	Por cable (PoC) vía USB-C; alimentación adicional posible vía USB Micro-B (5V) en el receptor
Funciones adicionales	Salida HDMI local en el transmisor, carga del dispositivo USB-C a través del puerto USB-C, sin necesidad de software
Temperatura de funcionamiento	0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento	-15 °C a 50 °C (5 °F a 122 °F)
Humedad relativa de funcionamiento	0 a 85 % HR, sin condensación
Contenido del embalaje	Transmisor, receptor, destornillador, manual de usuario
Garantía	Garantía limitada de 3 años
Certificaciones	HDMI, HDCP 1.4

Preguntas frecuentes - U444CATH Tripp Lite

¿Cuál es la distancia máxima de transmisión?

La distancia máxima es de 45 m (150 pies) con un cable Cat6 de hilos rígidos de 24 AWG (como la serie N202 de Tripp Lite).

¿Puedo usar un cable Cat5e en lugar de Cat6?

Para obtener la distancia y resolución máximas, se recomienda usar un cable Cat6 de hilos rígidos de 24 AWG. El uso de Cat5e puede reducir la distancia o la calidad.

¿Cómo ajustar la calidad de vídeo?

Use el ecualizador (EQ) integrado ubicado en el receptor. Ofrece 8 niveles de ajuste. Ajuste hasta obtener una imagen aceptable. Un mal ajuste puede provocar la ausencia de imagen.

¿Qué hacer si el indicador LED no se enciende?

Si el indicador LED no se enciende después de la instalación, se requiere una alimentación adicional. Conecte un cable USB Micro-B (no incluido) al puerto USB Micro-B del receptor.

¿Puedo usar una pantalla local además de la pantalla remota?

Sí, el transmisor tiene una salida HDMI local. Puede conectar un monitor HDMI para observar la imagen mostrada a distancia.

¿Cómo cargar mi dispositivo USB-C a través de este dispositivo?

El transmisor tiene un puerto USB-C que permite cargar el dispositivo fuente. Conecte el adaptador de corriente suministrado de la fuente en este puerto para evitar la descarga de la batería.

¿Qué resoluciones y frecuencias son compatibles?

La resolución máxima es de 1920 x 1080 a 60 Hz (1080p). Se admiten los estándares HDMI 1.4 y HDCP 1.4.

¿Es compatible con todas las computadoras portátiles USB-C?

El dispositivo está diseñado para fuentes USB Tipo-C compatibles con salida de vídeo HDMI. Verifique las especificaciones de su computadora portátil. También es compatible con HDCP 1.4.

¿Cómo instalar el kit?

1. Conecte el receptor a la pantalla HDMI. 2. Una el transmisor y el receptor con un cable Cat6. 3. Conecte el transmisor a la fuente USB-C. 4. (Opcional) Conecte un monitor local y/o una alimentación USB-C. 5. Ajuste el ecualizador si es necesario.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de 3 años contra defectos de materiales y mano de obra. Para cualquier reclamo, contacte a Tripp Lite para obtener un número RMA.

MANUAL DE USUARIO U444CATH Tripp Lite

Manual del Propietario

USB Type-C a HDMI sobre Cat6 con PoC – 1080p / 45.7 m [150 pies]

Modelo: U444-CAT-H

USB Type-C y USB-C son marcas comerciales registradas del USB Implementers Forum

English 1 • Français 9 • Русский 13

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

El Paquete Incluye

• U444-CAT-H • Desatornillador • Manual del Propietario

Características del Producto

• Extienda una señal de video 1080p sobre Cat6 hasta a 45.7 m [150 pies] de distancia de su fuente
• La interfaz de control de ecualización (EQ) permite a los usuarios ajustar entre 8 niveles de calidad de video
• La tecnología de Alimentación por Cable (PoC) proporciona energía a la unidad receptora
• La salida HDMI en el transmisor local le permite observar la imagen que se muestra a 45.7 m [150 pies] de distancia
• Cargue cómodamente su dispositivo USB Type-C con el puerto USB-C
• Compatible con HDCP 1.4 y HDMI
• Operación de conectar y usar sin necesidad de software o controladores

Accesorios Opcionales

• Cables Patch Cat6 de Alambre Sólido de la Serie N202 de Tripp Lite
• Cables HDMI de Alta Velocidad Serie P568 de Tripp Lite

Instalación

Notas:

• Pruebe la instalación antes de jalar los cables a través de techos y paredes.
• Para lograr la distancia y el rendimiento máximos, utilice cable Cat6 de alambre sólido 24 AWG (como el cable de la Serie N202 de Tripp Lite).

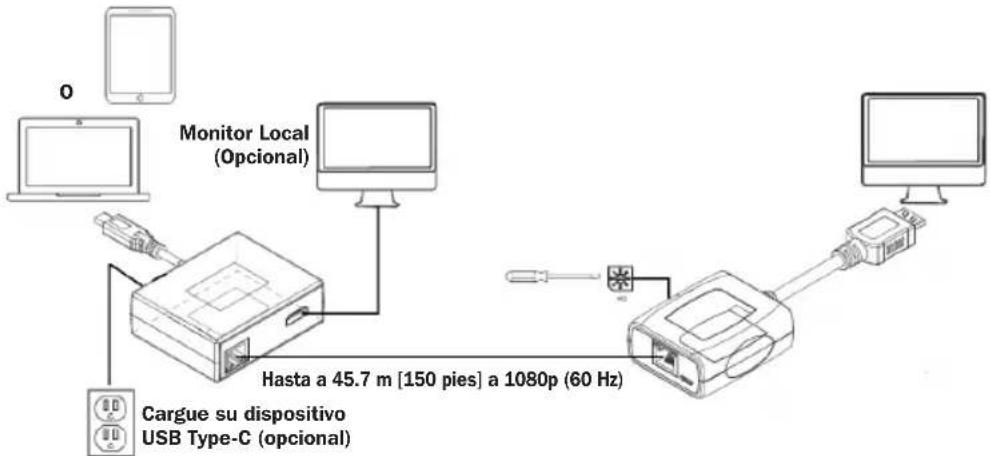

Instalación

1. Conecte la unidad receptora a su pantalla HDMI.

Nota: Si el LED verde no se ilumina después de que la instalación esté completa, se requiere alimentación adicional. Conecte el cable USB Micro-B suministrado por el usuario al puerto USB Micro-B disponible en la unidad receptora.

1. Usando un cable patch Cat6 (como el cable de la serie N202 de Tripp Lite, no incluido), conecte el puerto RJ45 de la unidad transmisora al puerto RJ45 en la unidad receptora.
2. Conecte la unidad transmisora a la fuente de USB Type-C (p. ej., laptop o tableta). Tanto el LED verde (indica que se está suministrando energía) como el LED naranja (transmisión de señal en progreso) en la unidad transmisora y unidad receptora deben iluminarse en este momento.
3. (Opcional) Usando un cable HDMI (como el cable Serie P568 de Tripp Lite, no incluido), conecte un monitor HDMI local en el puerto HDMI local disponible en la unidad transmisora.
4. (Opcional) Proteja su dispositivo USB Type-C contra apagones involuntarios o descarga de la batería mediante la conexión del adaptador de alimentación incluido al puerto USB-C disponible en la unidad transmisora.
5. Si fuera necesario, ajuste la calidad de video en el monitor extendido usando el control EQ ubicado en la unidad receptora.

Nota: Un ajuste inadecuado de la ecualización puede hacer que el monitor no muestre una imagen. Pruebe cada ajuste de ecualización hasta que se muestre una imagen aceptable.

Solución de Problemas

1. No se muestra imagen en mi monitor remoto.

Ajuste los parámetros de ecualización en la unidad receptora hasta mostrar una imagen aceptable o agregue energía conectando un cable USB Micro-B suministrado por el usuario al puerto USB Micro-B disponible en la unidad receptora.

Especificaciones

Puertos de la Unidad Transmisora USB Type-C (M), USB Type-C (H), HDMI (H), RJ45 (H)

Puertos de la Unidad Receptora HDMI (M), RJ45 (H), USB Micro-B (H)

Resolución Máxima 1920 x 1080 @60 Hz (1080p)

Audio Soportado PCM 7.1, DTS y Dolby 5.1

Distancia de Transmisión 45.7 m [150 pies]

Señal HDMI HDMI 1.4, HDCP 1.4

Temperatura de Operación 0 °C a 40 °C [32 °F a 104 °F]

Temperatura de Almacenamiento -15 °C a 50 °C [5 °F a 122 °F]

Humedad Relativa De 0% a 85% de HR, Sin Condensación

Garantía

Garantía Limitada de 3 años.

TRIPP LITE garantiza durante un período de tres (3) años a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR.

Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Información de cumplimiento con WEEE para clientes y recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad..

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso.

Excelencia en Manufactura.
