U444CATH - кабели для компьютера и периферии Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Удлинитель HDMI по кабелю Cat6 с питанием по кабелю (PoC)
Бренд и модель	Tripp Lite U444CATH (U444-CAT-H)
Входные разъемы	USB Type-C (M), USB Type-C (F), HDMI (F), RJ45 (F)
Выходные разъемы	HDMI (M), RJ45 (F), USB Micro-B (F)
Максимальное разрешение	1920 x 1080 @ 60 Гц (1080p)
Максимальное расстояние передачи	45 м (150 футов) с кабелем Cat6 24 AWG
Поддержка аудио	PCM 7.1, DTS и Dolby 5.1
Видеостандарты	HDMI 1.4, HDCP 1.4
Встроенный эквалайзер	8 уровней регулировки качества видео
Питание	По кабелю (PoC) через USB-C; дополнительное питание возможно через USB Micro-B (5V) на приемнике
Дополнительные функции	Локальный выход HDMI на передатчике, зарядка USB-C устройства через порт USB-C, без необходимости в программном обеспечении
Рабочая температура	от 0 °C до 40 °C (от 32 °F до 104 °F)
Температура хранения	от -15 °C до 50 °C (от 5 °F до 122 °F)
Относительная влажность при работе	0 до 85 % относительной влажности, без конденсации
Содержимое упаковки	Передатчик, приемник, отвертка, руководство пользователя
Гарантия	Ограниченная гарантия 3 года
Сертификаты	HDMI, HDCP 1.4

Часто задаваемые вопросы - U444CATH Tripp Lite

Какое максимальное расстояние передачи?

Максимальное расстояние составляет 45 м (150 футов) с кабелем Cat6 с жесткими жилами 24 AWG (например, серия N202 от Tripp Lite).

Можно ли использовать кабель Cat5e вместо Cat6?

Для достижения максимального расстояния и разрешения рекомендуется использовать кабель Cat6 с жесткими жилами 24 AWG. Использование Cat5e может уменьшить расстояние или качество.

Как настроить качество видео?

Используйте встроенный эквалайзер (EQ), расположенный на приемнике. Он предлагает 8 уровней регулировки. Регулируйте до получения приемлемого изображения. Неправильная настройка может привести к отсутствию изображения.

Что делать, если светодиодный индикатор не загорается?

Если после установки светодиодный индикатор не загорается, требуется дополнительное питание. Подключите кабель USB Micro-B (не входит в комплект) к порту USB Micro-B на приемнике.

Можно ли использовать локальный экран помимо удаленного?

Да, передатчик имеет локальный выход HDMI. Вы можете подключить к нему HDMI-монитор для наблюдения за изображением, отображаемым удаленно.

Как зарядить мое устройство USB-C через это устройство?

Передатчик имеет порт USB-C, который позволяет заряжать исходное устройство. Подключите прилагаемый сетевой адаптер источника к этому порту, чтобы избежать разрядки аккумулятора.

Какие разрешения и частоты поддерживаются?

Максимальное разрешение составляет 1920 x 1080 при 60 Гц (1080p). Поддерживаются стандарты HDMI 1.4 и HDCP 1.4.

Совместим ли он со всеми ноутбуками с USB-C?

Устройство предназначено для источников USB Type-C, совместимых с видеовыходом HDMI. Проверьте характеристики вашего ноутбука. Оно также совместимо с HDCP 1.4.

Как установить комплект?

1. Подключите приемник к HDMI-дисплею. 2. Соедините передатчик и приемник кабелем Cat6. 3. Подключите передатчик к источнику USB-C. 4. (Опционально) Подключите локальный монитор и/или питание USB-C. 5. При необходимости отрегулируйте эквалайзер.

Какая гарантия на этот продукт?

Tripp Lite предоставляет ограниченную гарантию 3 года на дефекты материалов и изготовления. Для подачи претензии свяжитесь с Tripp Lite для получения номера RMA.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U444CATH Tripp Lite

Руководство пользователя

Переходник USB Type-C / HDMI через Cat6 с поддержкой питания по кабелю (PoC) – 1080р/45 м

Модель: U444-CAT-H

USB Type-C и USB-C являются товарными знаками компании USB Implementers Forum

English 1 • Español 5 • Français 9

EAC

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

Комплект поставки

• U444-CAT-H • Отвертка • Руководство пользователя

Характеристики изделия

• Ретранслируйте видеосигнал разрешением 1080р через кабель Cat6 на расстояние до 45 м от источника
• Встроенный эквалайзер (EQ) позволяет пользователям устанавливать любой из 8 уровней качества видеоизображения
• Технология PoC (питание по кабелю) обеспечивает электропитание приемного модуля
• Локальный HDMI-выход передатчика обеспечивает возможность просмотра выводимого изображения на расстоянии до 45 м
• Возможность удобной зарядки устройства с разъемом USB Type-C через встроенный порт USB-C
• Соответствие требованиям стандартов HDMI и HDCP 1.4
• Подключение по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов

Опциональные комплектующие

- Соединительные кабели Cat6 Tripp Lite серии N202 с одножильными проводами

• Высокоскоростные HDMI-кабели Tripp Lite серии P568

Установка

Примечания:

• Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
- Для достижения максимальной дальности и эффективности используйте кабель Cat6 с одножильными проводами калибра 24 AWG (например, кабель Tripp Lite серии N202).

Установка

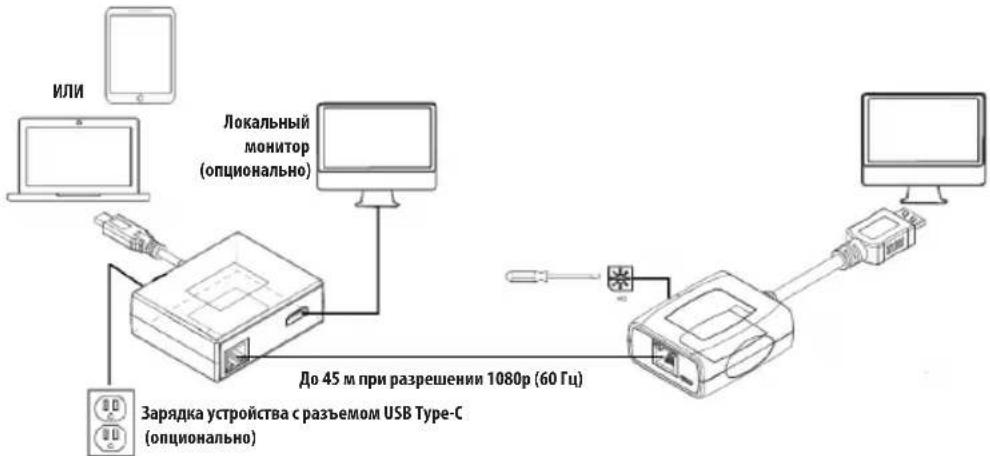

1. Подключите приемный модуль к HDMI-дисплею.

Примечание. Если после завершения установки не загорается светодиодный индикатор зеленого цвета, то требуется дополнительное питание. Подключите кабель с разъемом USB Micro-B (в комплект поставки не входит) к свободному порту USB Micro-B приемного модуля.

1. Соедините порт RJ45 передающего модуля с портом RJ45 приемного модуля при помощи соединительного кабеля Cat6 (например, Tripp Lite серии N202).

2. Подключите передающий модуль к источнику с разъемом USB Type-C (например, портативному компьютеру или планшету). В этот момент должны загореться оба светодиодных индикатора: зеленый (питание) и оранжевый (передача сигнала) — на передающем и приемном модулях.

3. (Необязательно) Подключите локальный HDMI-монитор к свободному HDMI-порту передатчика с помощью HDMI-кабеля (например, кабеля Tripp Lite серии P568 (в комплект поставки не входит)).

4. (Необязательно) Во избежание непреднамеренных отключений или расходования энергии батарей подключите блок питания источника (поставляется в комплекте) к свободному порту USB-C передающего модуля.

5. При необходимости отрегулируйте качество видеозображения на удаленном мониторе с помощью эквалайзера на приемном модуле.

Примечание. Неправильная настройка эквалайзера может привести к отсутствию изображения на мониторе. Попытайтесь добиться правильной настройки каждого из элементов эквалайзера до получения приемлемого качества изображения.

Выявление и устранение неисправностей

1. На удаленном мониторе не воспроизводится изображение.

Добейтесь приемлемого качества изображения путем настройки эквалайзера на приемном модуле или подайте на него дополнительное питание через кабель с разъемом USB Micro-B (в комплект поставки не входит), подключаемый к свободному порту USB Micro-B приемного модуля.

Технические характеристики

Порты передающего модуля USB Type-C (M), USB Type-C (F), HDMI (F), RJ45 (F)
Порты приемного модуля HDMI (M), RJ45 (F), USB Micro-B (F)
Максимальное разрешение 1920 x 1080 при 60 Гц (1080р)
Поддержка аудиоустройств PCM	7.1, DTS и Dolby 5.1
Дальность передачи 45 м
HDMI-сигнал HDMI 1.4, HDCP 1.4
Диапазон рабочих температур От 0 до 40°C
Диапазон температур хранения От -15 до 50°C
Относительная влажность От 0 до 85%, без образования конденсата

Гарантийные обязательства

Ограниченная гарантия сроком 3 года

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение трех (3) лет с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один к одному" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
