N2520246ASH - Matériel réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau de câblage blindé
Marque	Tripp Lite
Modèle	N252-024-6A-SH
Catégorie	Cat6a (jusqu'à 500 MHz)
Nombre de ports	24
Type de connecteurs	RJ45 femelle
Type de terminaison	110 réglettes de raccordement (IDC)
Blindage	STP (blindé)
Hauteur	1U
Montage	Rack 19 pouces
Normes	TAA (Trade Agreements Act)
Matériau du boîtier	Acier
Poids	Environ 1,5 kg
Dimensions (L x H x P)	48,3 x 4,4 x 2,5 cm
Alimentation	Aucune (passif)
Fonction	Connexion et répartition des câbles réseau
Entretien	Dépoussiérer avec un chiffon non pelucheux
Sécurité	Utiliser dans un rack bien ventilé et stable
Réparabilité	Non réparable, remplacer si défectueux
Garantie	Garantie à vie limitée Tripp Lite

FOIRE AUX QUESTIONS - N2520246ASH Tripp Lite

Comment installer ce panneau de câblage ?

Fixez le panneau dans un rack 19 pouces à l'aide des vis fournies. Connectez les câbles en utilisant un outil d'impact 110 ou LSA pour les réglettes de raccordement.

Quels types de câbles utiliser avec ce panneau ?

Utilisez des câbles FTP (paire torsadée blindée) ou STP Cat6a pour des performances optimales. Évitez les câbles UTP non blindés.

Quels outils sont nécessaires pour l'installation ?

Un outil d'impact à 110 réglettes de raccordement ou un outil LSA, une pince à dénuder et une attache de câbles pour la mise à la terre.

Ce panneau est-il compatible avec le Cat6 ?

Oui, il est rétrocompatible avec les câbles Cat6 et Cat5e, mais les performances seront limitées à la catégorie la plus basse.

Comment tester les connexions après installation ?

Utilisez un testeur de câbles réseau pour vérifier la continuité, le câblage correct et la performance de blindage.

Quelles sont les dimensions exactes du panneau ?

Les dimensions standard pour un panneau 1U 19 pouces sont d'environ 48,3 cm de largeur, 4,4 cm de hauteur et 2,5 cm de profondeur.

Le panneau est-il livré avec des vis de montage ?

Oui, il est généralement livré avec des vis de montage pour rack et des attaches de câbles. Vérifiez la notice pour les accessoires inclus.

Quelle est la garantie de ce produit Tripp Lite ?

Tripp Lite offre une garantie à vie limitée couvrant les défauts de matériaux et de fabrication, avec retour pour réparation ou remplacement.

Peut-on monter ce panneau dans un rack non standard ?

Non, il est conçu pour un rack 19 pouces standard. L'utilisation d'adaptateurs peut compromettre la stabilité et la mise à la terre.

Comment nettoyer et entretenir le panneau ?

Dépoussiérez régulièrement avec un chiffon doux et non pelucheux. Évitez les liquides et les nettoyants abrasifs.

MODE D'EMPLOI N2520246ASH Tripp Lite

Guide d'installation

Panneau de câblage blindo Cat6a 5 24 ports - STP, 110 réglettes de raccordement, 1U, RJ45, TAA

Modèle : N252-024-6A-SH

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Installation

1 Choisissez un outil d'impact approprié.

Outil à 110 réglettes de raccordement

LSA

2 Préparer le câble FTP.

Retirer environ 5 cm (2 po) de la gaine du câble.

Regrouper les fils à gaine d'un côté, puis les torsader ensemble.

Tirer sur la feuille exposée le long de la gaine de câble.

Enrouler le fil à gaine autour du papier d'aluminium. Exposer les conducteurs.

Installation

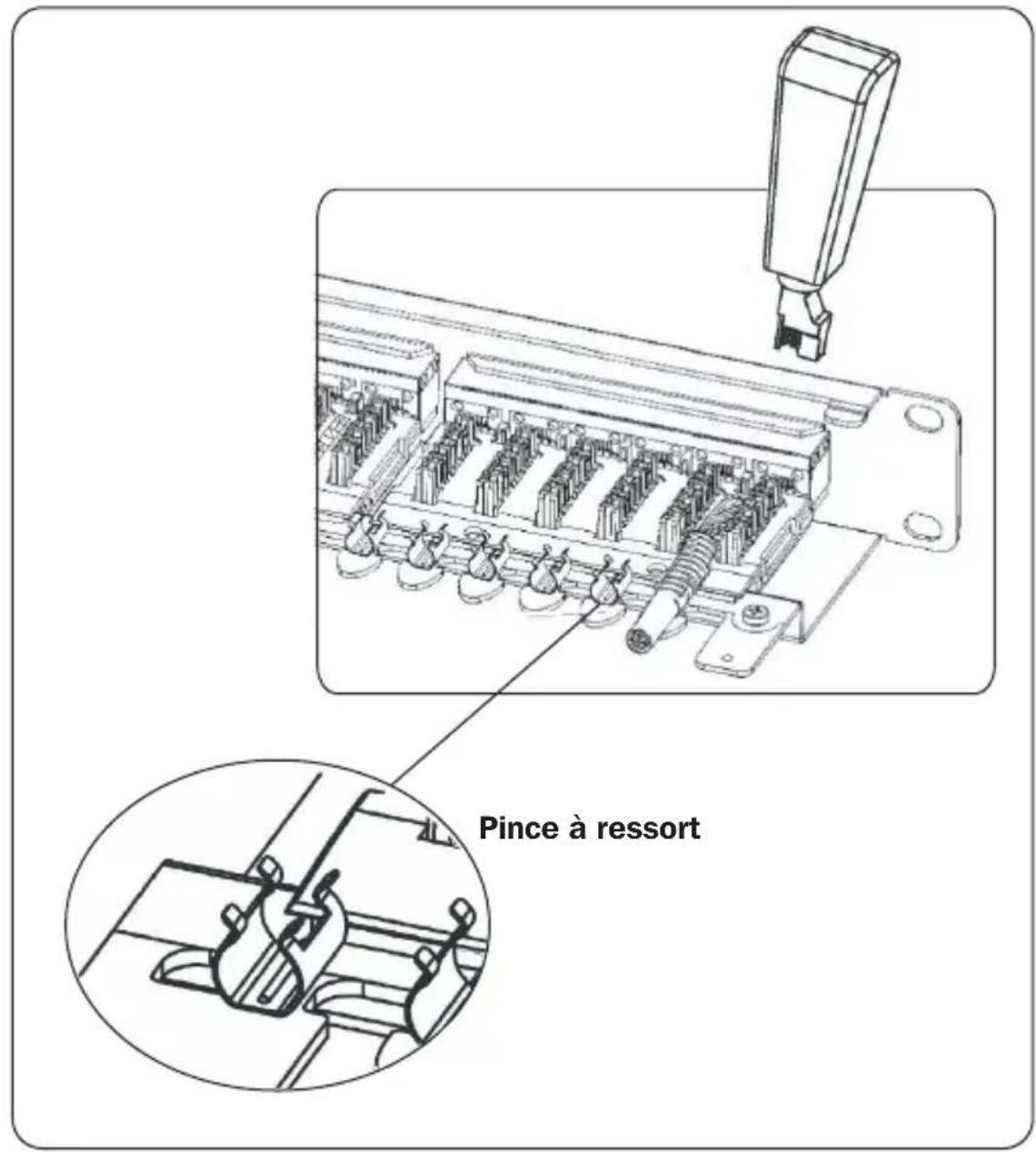

3 Retenir la tresse/le papier d'aluminium à l'aide d'une pince arrêté.

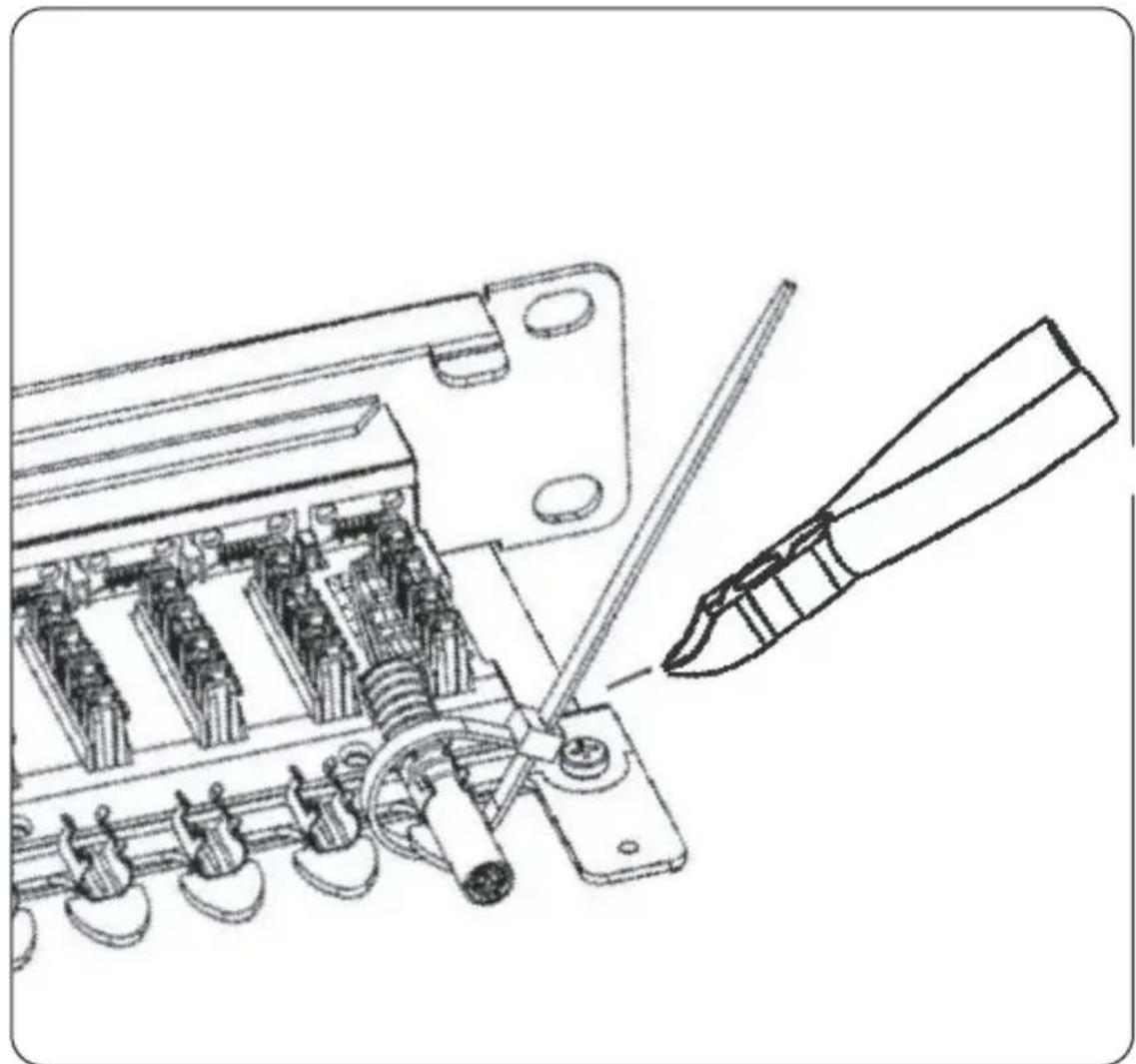

4 Utiliser une attache de câbles pour retenir la pince arrête.

Couper tout excès de sangles.

Remarque: Ne pas trop serrer les câbles.

Garantie à vie limitée

Tripp Lite garantit que ses produits sont dépourvus de vices de matériaux et de fabrication pendant leur durée de vie. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez observer un nombre d'autorisation de retard de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, Tripp Lite N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
