Type de produit	Chargeur de piles double fente
Marque	Worx
Modèle	WA3883
Poids	0,95 kg
Alimentation	100-240 V~, 50-60 Hz, 100 W
Tension de sortie	20 V d.c., 2 A par port (2 ports)
Type de batterie compatible	Li-Ion (packs Worx : 2.0 Ah, 4.0 Ah, 6.0 Ah)
Temps de charge typique	2.0 Ah : 30 min (1 pc) / 1 h (2 pcs) ; 4.0 Ah : 1 h / 2 h ; 6.0 Ah : 1,5 h / 3 h
Indicateur de charge	LED verte (chargée / clignote en charge) ; LED rouge (défaut / clignote pour protection thermique)
Classe de protection	II (double isolation)
Protection thermique	Oui (suspend la charge si batterie < 0 °C ou > 45 °C)
Utilisation	Intérieur uniquement, à l'abri de l'humidité
Température de charge recommandée	18 °C à 24 °C
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser d'eau ni de produits chimiques
Réparabilité	Faire remplacer le câble d'alimentation endommagé par un professionnel qualifié
Normes et certifications	CE, EN 60335-1, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

FOIRE AUX QUESTIONS - WA3883 WORX

Comment charger une batterie avec ce chargeur ?

Branchez le chargeur sur une prise secteur, puis insérez une ou deux batteries dans les fentes. Le voyant vert clignote pendant la charge et reste fixe une fois la charge terminée.

Que signifie un voyant rouge fixe ?

Un voyant rouge fixe indique que la batterie est défectueuse. Essayez de la remplacer ou contactez le service après-vente.

Pourquoi le voyant clignote-t-il en rouge ?

Le clignotement rouge signifie une protection thermique : la batterie est trop froide (< 0 °C) ou trop chaude (> 45 °C). Laissez-la revenir à température ambiante, la charge reprendra automatiquement.

Puis-je charger des batteries d'autres marques ?

Non, utilisez uniquement des batteries Worx du même modèle ou recommandées. Charger d'autres batteries peut être dangereux.

Combien de temps faut-il pour charger une batterie de 2 Ah ?

Une batterie de 2 Ah se charge en environ 30 minutes avec un seul pack, ou 1 heure si deux packs sont insérés simultanément.

Puis-je laisser la batterie sur le chargeur après la charge ?

Oui, le chargeur passe en mode maintien (trickle charge) et le voyant reste vert. Cependant, débranchez-le si vous ne l'utilisez pas pour économiser l'énergie.

Le chargeur ne détecte pas la batterie, que faire ?

Vérifiez que la batterie est compatible et insérée correctement. Nettoyez les contacts avec un chiffon sec. Si le problème persiste, testez avec une autre batterie.

Quelle est la température idéale pour charger ?

La charge est optimale entre 18 °C et 24 °C. Évitez de charger en dessous de 4,5 °C ou au-dessus de 40,5 °C pour ne pas endommager la batterie.

Comment nettoyer le chargeur ?

Débranchez-le, puis nettoyez-le avec un chiffon sec. N'utilisez jamais d'eau, de solvants ou de produits chimiques.

Que faire si le câble d'alimentation est endommagé ?

Ne l'utilisez pas. Faites remplacer le câble par le fabricant, son service après-vente ou une personne qualifiée afin d'éviter tout risque.

MODE D'EMPLOI WA3883 WORX

ATTENTION: Lire toutes les instructions et tous les avertissements liés à

la sécurité. Lire toutes les instructions. Si les instructions ne sont pas respectées, il existe un risque de décharges électriques, d'incendie et/ou de blessures graves.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou présentant un manque d'expérience et de connaissances, si elles sont sous surveillance ou formées à l'utilisation de l'appareil en toute sécurité et comprennent les risques qu'il entraîne. Les enfants ne doivent pas jouer avec l'appareil. L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance. Si l'alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualifiée de façon similaire, afin d'éviter tout danger.

INSTRUCTIONS SUPPLEMENTAIRES LIEES A LA SECURITE POUR VOTRE CHARGEUR DE BATTERIE

1. Avant de charger, lisez les instructions.
2. Ne chargez pas une batterie qui fuit.
3. N'utilisez pas de chargeurs pour des travaux autres que ceux pour lesquels ils sont conçus.
4. Ne branchez le chargeur que sur une alimentation réseau alternatif (AC).
5. Usage interne uniquement, ne pas exposer à la pluie ou à l'eau.
6. Le chargeur doit être protégé de l'humidité !
7. N'utilisez pas le chargeur à l'extérieur.
8. Ne court-circuitez pas les contacts de la batterie ou du chargeur.
9. Respectez la polarité “+/-” lorsque vous chargez.
10. Ne pas ouvrir l'appareil et le tenir hors de portée des enfants.
11. Ne pas charger de batteries d'autres fabricants.
12. S'assurer que la connexion entre le chargeur de batterie et la batterie est correctement positionnée et n'est pas obstruée par des corps étrangers.
13. Laissez les ouïes du chargeur de batterie libres d'objets étrangers et protégez-le de la poussière et de l'humidité. Stockez-le dans un endroit sec

et hors gel.

1. Lors de la charge de batteries, s'assurer que le chargeur de batterie est dans un endroit bien ventilé et à l'écart de matériaux inflammables. Les batteries peuvent chauffer pendant la charge. Ne pas surcharger les batteries. S'assurer que les batteries et les chargeurs de batterie ne restent pas sans surveillance pendant la charge.
2. Ne pas charger des batteries non rechargeables, car elles peuvent chauffer et s'endommager.
3. Une vie plus longue et de meilleures performances peuvent être obtenues si le pack batterie est chargé lorsque la température de l'air est entre 18° C et 24° C. Ne pas charger le pack batterie avec des températures d'air au-dessous de 4.5° C, ou au-dessus de 40.5° C. Ceci est important car le pack batterie peut en être sérieusement endommagé.
4. Chargez uniquement des batteries du même modèle fourni par WORX et des modèles recommandés par WORX.

SYMBOLES

Lire le manuel

Avertissement

Usage interne uniquement

Classe de protection

Fusible

Borne positive

Borne négative

Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.

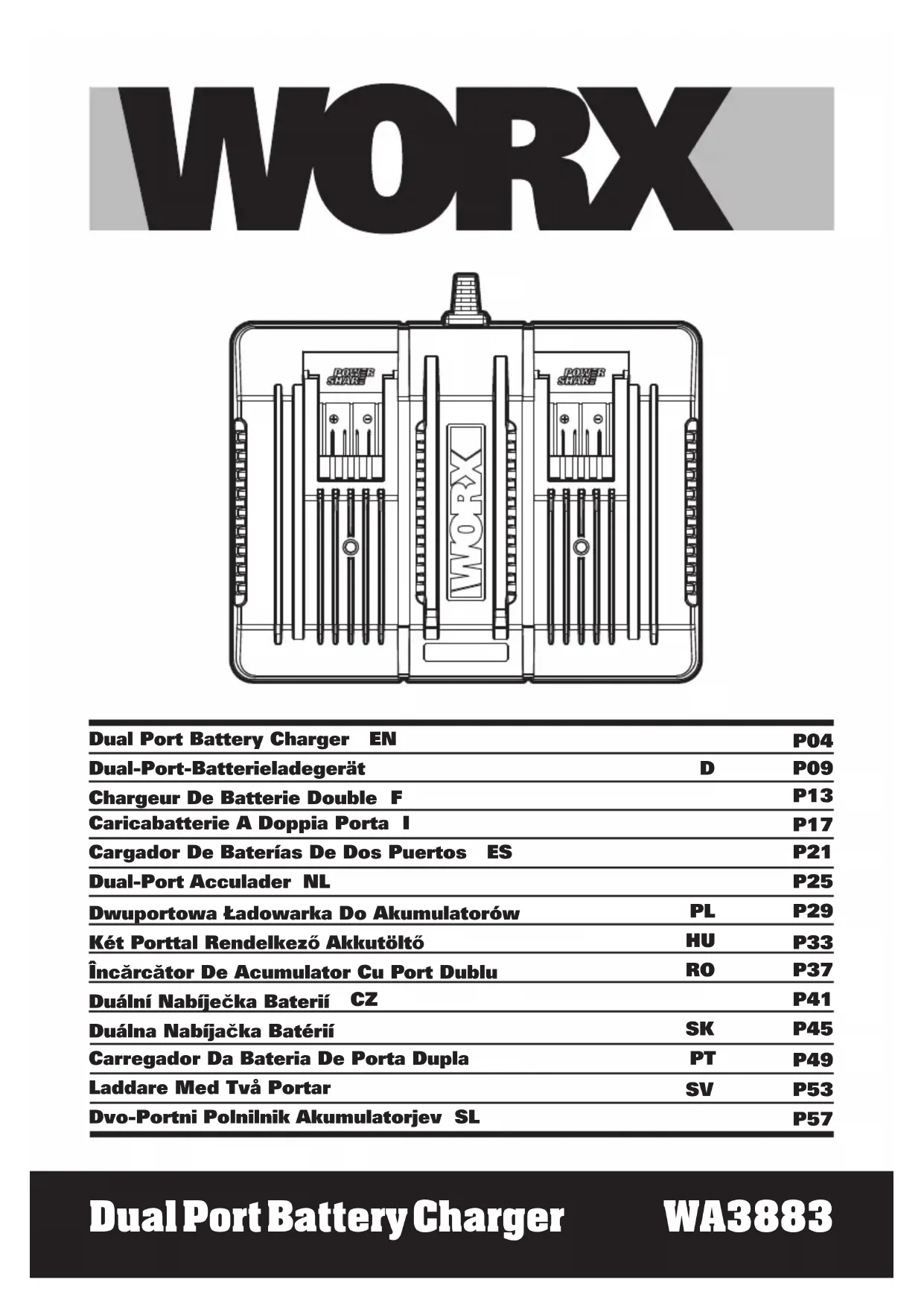

Chargeur De Batterie Double F

1. PACK BATTERIE \*

2. CHARGEUR

3. TÉMOIN LUMINEUX DE FIN DE CHARGE ET D'ETAT

\*LES ACCESSOIRES REPRODUITS OU DÉCRITS NE SONT PAS TOUS COMPRIS AVEC LE MODÈLE STANDARD LIVRÉ.

Nous recommandons d'acheter tous les accessoires dans le magasin d'acquisition de l'outil. L'utilisation de tout autre accessoire ou équipement peut augmenter le risque de blessure. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.

CARACTÉRISTIQUES TECHNIQUES

Tension nominale 100-240V\~50-60Hz

Puissance nominale 100W

Sortie de chargeur 1 20V d.c., 2A *

Sortie de chargeur 2 20V d.c., 2A *

Pack batterie Li-Ion

Temps de chargement (Environ)

Packs batteries: 2.0Ah (1pc) 0.5 heures

2.0Ah (2pcs) 1 heures
4.0Ah(1pc)	1 heures
4.0Ah(2pcs)	2 heures
6.0Ah(1pc)	1.5 heures
6.0Ah(2pcs)	3.0 heures

Classe de protection

Masse

0.95kg

* Les sorties de chargeur 1 et 2 impliquent deux ports avec la même tension de sortie et le même courant.

Pour les données techniques des types, le nombre de cellules et de la capacité nominale des batteries qui peuvent être chargées, veuillez consulter la plaque signalétique de la batterie fournie par WORX.

PROCEDURE DE CHARGE

REMARQUE: Avant d'utiliser cet outil, lire attentivement le mode d'emploi.

INSTRUCTIONS DE CHARGE

1. CHARGE DE VOTRE BATTERIE

Le chargeur est conçu pour charger une ou deux batteries en même temps.

AVERTISSEMENT : le chargeur et la batterie sont spécifiquement conçus pour être utilisés ensemble, aussi n'essayez pas d'utiliser d'autres éléments. N'insérez jamais d'objets métalliques dans votre chargeur ou dans votre batterie, une défaillance électrique et un risque peuvent en résulter.

2. AVANT D'UTILISER VOTRE OUTIL SANS FIL

La batterie N'EST PAS CHARGEE et il faut la charger une fois avant de l'utiliser.

3. COMMENT RECHARGER VOTRE BATTERIE PROCÉDURE DE CHARGE

1) Branchez le chargeur dans une prise adéquate.
2) Glissez une ou deux batteries dans le chargeur. Généralement, le témoin de charge lumineux pertinent (3) clignotera en vert lorsque la batterie est en cours de charge.

ATTENTION: Lorsque la charge de la batterie diminue après utilisation continue ou exposition à la lumière directe du soleil ou à la chaleur, laisser le temps à la batterie de refroidir avant de la recharger pour atteindre la pleine capacité.

INDICATEUR DE CHARGE

Ce chargeur est fait pour repérer d'éventuels problèmes pouvant survenir avec l'accumulateur. Les voyants lumineux indiquent lorsqu'il y a un problème (voir tableau ci-dessous). Si un problème survient, veuillez introduire un nouvel accumulateur pour vérifier que le chargeur fonctionne correctement. Si l'accumulateur se recharge normalement, la source du problème provient de l'autre accumulateur, indiquant qu'il est défectueux et qu'il doit être ramené à un centre de Service Après-Vente ou de recyclage. Si le nouvel accumulateur a le même problème que l'ancien, faites vérifier le chargeur dans un centre de Service Après-Vente.

Lumière	Allumé/Clignote	Etat
Rouge		Batterie défectueuse
Clignotement rouge	- - - - -	Protection thermique de la batterieLa température de la batterie est inférieure à 0°C ou supérieure à 45°C.
Vert		Complètement chargée
Clignotement vert	- - - - - - Charge en cours

PROTECTION THERMIQUE DE LA BATTERIE

Ce chargeur dispose d'une fonction de protection thermique de la batterie. Lorsque le chargeur détecte un accumulateur trop chaud ou trop froid (le Lumière est rouge et clignote) il active automatiquement le circuit de protection et suspend la charge jusqu'à ce que la batterie ait atteint la bonne température. A ce moment-là, le chargement reprendra automatiquement cours (le Lumière est vert et clignote). Ce système assure à votre accumulateur une durée de vie maximum.

LAISSER L'ACCUMULATEUR DANS LE CHARGEUR

Lorsqu'un accumulateur déjà rechargé est laissé sur son chargeur, Le Lumière reste vert. La batterie continuera à se recharger avec un courant d'entretien.

ACCUMULATEUR DEFECTUEUSE

Ce chargeur peut détecter lorsqu'un accumulateur est défectueuse. Lorsqu'un accumulateur défectueuse est introduit dans le chargeur, le chargeur essaie de le réparer. Ce processus dure à peu près 30 minutes (le Lumière est vert et clignote). Dès que le chargeur a fini de le réparer, il commencera automatiquement à recharger l'accumulateur le mieux possible (le Lumière est vert et clignote). Si le voyant s'allume en rouge, la batterie est morte.

Avis: Un accumulateur réparé peut être encore utilisé mais ne fonctionnera pas aussi bien qu'un nouvel accumulateur.

COMMENTAIRES IMPORTANT SUR LA CHARGE:

1. Veuillez recharger un nouvel accumulateur ou un accumulateur ayant été rangé pendant longtemps. Si vous voulez ranger l'accumulateur pendant une longue durée, veuillez charger l'accumulateur complètement pour préserver sa durée de vie.

2. Une durée de vie plus longue ainsi qu'une meilleure performance peuvent être obtenues lorsque l'accumulateur est rechargé à une température entre 18°-24° C. Ne pas charger l'accumulateur lorsque l'air environnant est de moins de 4,5° C ou plus de 40,5° C. Ceci est important et peut éviter d'endommager sérieusement l'accumulateur.

3. Ne jamais laisser le chargeur se geler. Ne jamais l'immerger dans de l'eau ou un autre liquide.
4. Lorsque l'accumulateur est moins puissant qu'avant pour des travaux qui était précédemment facile à faire, veuillez arrêter de travailler dans ces conditions et recharger l'accumulateur. Vous pouvez le recharger de manière partielle à votre grès, cela n'aura aucun effet négatif sur l'accumulateur.
5. Lorsque vous le chargez, il est normal que l'accumulateur soit chaud.
6. Si l'accumulateur ne se charge pas bien :
   a. Vérifiez la présence de la tension sur la prise en y branchant un autre appareil.
   b. Branchez puis débranchez le chargeur pour vérifier qu'il fonctionne correctement.
   c. Vérifiez que l'accumulateur n'a pas été endommagé.
   d. Déplacez le chargeur et l'accumulateur et installez-les dans un endroit où la température environnante est entre 18°-24° C.
   e. Si le problème de charge persiste, emmenez l'outil, le pack batterie et le chargeur dans un centre de réparation agréé.
   f. Dans certains cas, lorsque le chargeur est branché sur le secteur, les contacts peuvent être court-circuités par des éléments externes. Des éléments externes conducteurs comme des objets métalliques, doivent être éloignés du chargeur. Veuillez toujours débrancher le chargeur du secteur lorsqu'il n'y a pas d'accumulateur ou avant de le nettoyer.

RÉSOLUTION DES PROBLEMES

POURQUOI NE PUIS-JE PAS INSERER LE PACK BATTERIE DANS LE CHARGEUR ?

a) Vérifiez si le chargeur et le pack batterie sont spécifiquement conçus pour fonctionner ensemble.
b) La batterie ne peut être insérée dans le chargeur que dans un sens. Tournez la batterie jusqu'à ce qu'elle s'y insère librement, alors le voyant vert et clignote devrait s'allumer indiquant que la batterie est en charge.

QUELLES SONT LES RAISONS DES DIFFÉRENTES TEMPS DE CHARGE

Le temps de charge peut être affecté par de nombreux paramètres sans que votre produit soit défectueux.

a) Si la batterie n'est que partiellement déchargée, il est possible qu'elle se recharge en moins un délai inférieur au temps de recharge nominale.
b) Si la batterie et la température ambiante sont très froides / chaudes, la charge peut prendre plus de temps. Veuillez trouver un environnement approprié ayant une température correcte de l'air pour démarrer la charge.

c) Si la batterie est très chaude, la charge ne commencera pas en raison de la sécurité thermique interne. Si le voyant vert est allumé, que le voyant rouge n'est pas allumé et que la batterie est chaude, alors, le problème vient de sa température et non pas d'un défaut.

ENTRETIEN

Retirer la fiche de la prise avant de procéder à un réglage, une réparation ou un entretien.

L'outil motorisé ne requiert pas de graissage ou d'entretien supplémentaire. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil.

Nettoyer avec un chiffon sec. Toujours conserver l'outil motorisé dans un endroit sec.

Si l'alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualifiée de façon similaire, afin d'éviter tout danger.

PROTECTION DE L'ENVIRONNEMENT

Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent

être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.

Déclarons ce produit,

Description

WORX Chargeur

Modèle

WA3883

Est conforme aux directives suivantes:

2014/35/EU

2014/30/EU

2011/65/EU

Et conforme aux normes

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

CE

2018/05/04

Allen Ding

Ingénieur en chef adjoint, Essais & Certification

Positec Technology (China) Co., Ltd.
