Type de produit	Cuisinière vitrocéramique
Marque	AIRLUX
Modèle	ATH320S
Dimensions de découpe	280 x 490 mm
Alimentation	230 V ~ 50/60 Hz
Puissance totale	3000 W
Foyers	2 foyers : avant 1200 W, arrière 1800 W
Type de commande	Touches sensitives
Fonctions principales	Minuterie, automatisme de cuisson, verrouillage, indicateur de chaleur résiduelle
Niveaux de puissance	9 niveaux (1 à 9) + accélérateur de chauffe (A)
Sécurité	Verrouillage du bandeau, arrêt automatique de sécurité, protection contre surchauffe
Entretien et nettoyage	Nettoyer avec eau et produit vaisselle, sécher avec un chiffon propre. Ne pas utiliser de produits abrasifs ou d'appareils à vapeur.

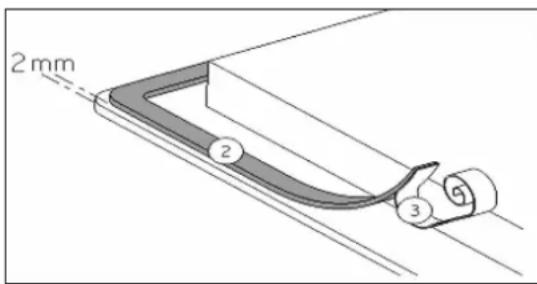

Installation	Encastrement dans un plan de travail, joint d'étanchéité fourni. Distance minimale au mur : 50 mm.
Classe de protection	Y
Câble d'alimentation	3 x 1,5 mm² H05VV-F H05RR-F
Calibre de protection recommandé	16 A
Réparabilité	Les réparations doivent être effectuées exclusivement par un personnel spécialisé. Ne pas ouvrir l'appareil soi-même.

FOIRE AUX QUESTIONS - ATH320S AIRLUX

Que faire si la table de cuisson ne s'allume pas ?

Vérifiez d'abord que la table est correctement connectée au réseau électrique et que le fusible n'a pas sauté. Assurez-vous que le verrouillage n'est pas activé (symbole L). Nettoyez les touches sensitives si elles sont couvertes d'eau ou de graisse. Retirez tout objet posé sur les touches.

Que signifie le symbole [E] sur l'afficheur ?

Le symbole [E] indique un défaut du circuit électronique. Dans ce cas, appelez le Service Après-vente (SAV).

Comment utiliser la fonction minuterie ?

Sélectionnez la zone de cuisson souhaitée, puis appuyez simultanément sur les touches [-] et [+] pour entrer dans le mode minuterie. L'afficheur indique [00]. Utilisez [+] ou [-] pour régler la durée (0 à 99 minutes). Après quelques secondes, le décompte démarre. Pour arrêter la minuterie, sélectionnez la zone, appuyez sur [-] et [+] simultanément, puis sur [-] jusqu'à [00].

Comment verrouiller le bandeau de commande ?

Pour verrouiller, appuyez simultanément deux fois sur [-] et la touche de sélection arrière. L'afficheur montre [L]. Pour déverrouiller, dans les 5 secondes après la mise en route, appuyez simultanément sur [-] et la touche de sélection arrière.

Comment nettoyer la vitrocéramique ?

Mettez l'appareil hors fonctionnement et laissez refroidir. Nettoyez avec de l'eau additionnée de produit vaisselle ou un produit spécial vitrocéramique. N'utilisez jamais d'appareils à vapeur, de tampons abrasifs ou d'objets qui pourraient rayer la surface. Séchez avec un chiffon propre. Retirez immédiatement le sucre et les aliments sucrés.

Que faire en cas de fissure de la vitre ?

Si la vitrocéramique est fissurée ou fêlée, débranchez impérativement l'appareil du réseau électrique pour éviter une décharge électrique. Prévenez le service après-vente. N'utilisez plus l'appareil.

Comment utiliser l'automatisme de cuisson ?

Sélectionnez la zone de cuisson, puis appuyez sur [+] pour atteindre la puissance 9. Appuyez à nouveau sur [+] pour activer l'automatisme (l'afficheur clignote [9] avec [A]). Utilisez [-] pour choisir le niveau de maintien souhaité (ex: 7). La zone chauffe d'abord à pleine puissance, puis réduit automatiquement.

Que signifie le symbole [H] sur l'afficheur ?

Le symbole [H] indique une chaleur résiduelle : la zone de cuisson est encore chaude après extinction. Ne touchez pas la zone et ne posez pas d'objets sensibles à la chaleur. Le symbole s'éteint lorsque la surface est refroidie.

Quels types de casseroles utiliser ?

Utilisez des récipients à fond plat, de préférence en acier inoxydable, émaillé ou en fonte émaillée. Évitez les casseroles à semelles brutes (fonte non émaillée) ou abîmées qui peuvent rayer la vitrocéramique. N'utilisez pas de récipients en aluminium ou en matière synthétique, ils pourraient fondre.

Comment brancher l'appareil électriquement ?

Le branchement doit être effectué par un électricien qualifié. L'appareil est conçu pour un réseau 230 V ~ 50/60 Hz en monophasé. Utilisez un câble 3 x 1,5 mm² (H05VV-F ou H05RR-F). Raccordez la phase (L1) au plot L, le neutre (N) au plot N, et la terre au plot terre. Protégez le circuit avec un disjoncteur de 16 A. Respectez le schéma de raccordement fourni.

MODE D'EMPLOI ATH320S AIRLUX

Manuel d'utilisation et d'entretien

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

Sommaire

Sécurité....3

Précautions avant utilisation en cuisson 3

Utilisation de l'appareil 3

Précautions pour ne pas détériorer l'appareil 4

Précautions en cas de défaillance de l'appareil 5

Autres protections 6

Description de l'appareil 7

Caractéristiques techniques 7

Bandeau de commande 7

Utilisation de l'appareil 7

Touches sensitives 7

AFFICHAGE 8

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.

- Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.

- Ne pas transformer ou modifier l'appareil.

- La table de cuisson ne doit pas servir de support ou de plan de travail.

- La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.

- Pour le raccordement au réseau électrique n'utilisez pas de rallonge.

- L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

- Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

Utilisation de l'appareil

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.

Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.

Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'appareil en fonctionnement.

Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériau, de chauffer, de fondre ou de commencer à brûler.

Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont les expériences et les connaissances sont inadaptées, uniquement si elles sont surveillées, formées à l'utilisation de l'appareil en conditions de sécurité et informées des risques susceptibles de se présenter.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien ne doivent pas être confiés à des enfants sans surveillance d'adultes.

Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas détériorer l'appareil

Les casseroles à semelles brutes (fonte non émaillée, etc.) ou abîmées peuvent endommager la vitrocéramique.

La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.

Évitez de faire chuter des objets, même petits, sur la vitrocéramique.

Ne heurtez pas les bords de la vitre avec les casseroles.

- S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.

- Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.

- Éviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique. Éteindre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).

- MISE EN GARDE : Risque d'incendie : ne pas entreposer d'objets sur la surface de cuisson.

- Ne placez jamais de récipients chauds au-dessus de la zone de commande.

- Si un tiroir est situé sous l'appareil encastré, assurez un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.

- Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matériau résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

- Si un défaut est constaté, il faut déclencher l'appareil et couper la ligne d'alimentation électrique.

- En cas de fêlure ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.

- Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.

- ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

• Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
• Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin.
• N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
• NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

Caractéristiques techniques

Type	ATH320S
Puissance Totale 3000 WConsommation d’énergie de la table de cuisson EChob**	82.6 Wh/kg
Foyer avantPuissance nominale 1200 WCatégorie de la casserole standard** AConsommation d’énergie ECcw** 173.8 Wh/kg	50 x 155 mm
Foyer arrièrePuissance nominale 1800 WCatégorie de la casserole standard** BConsommation d’énergie ECcw** 191.3 Wh/kg	63 x 190 mm

** calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

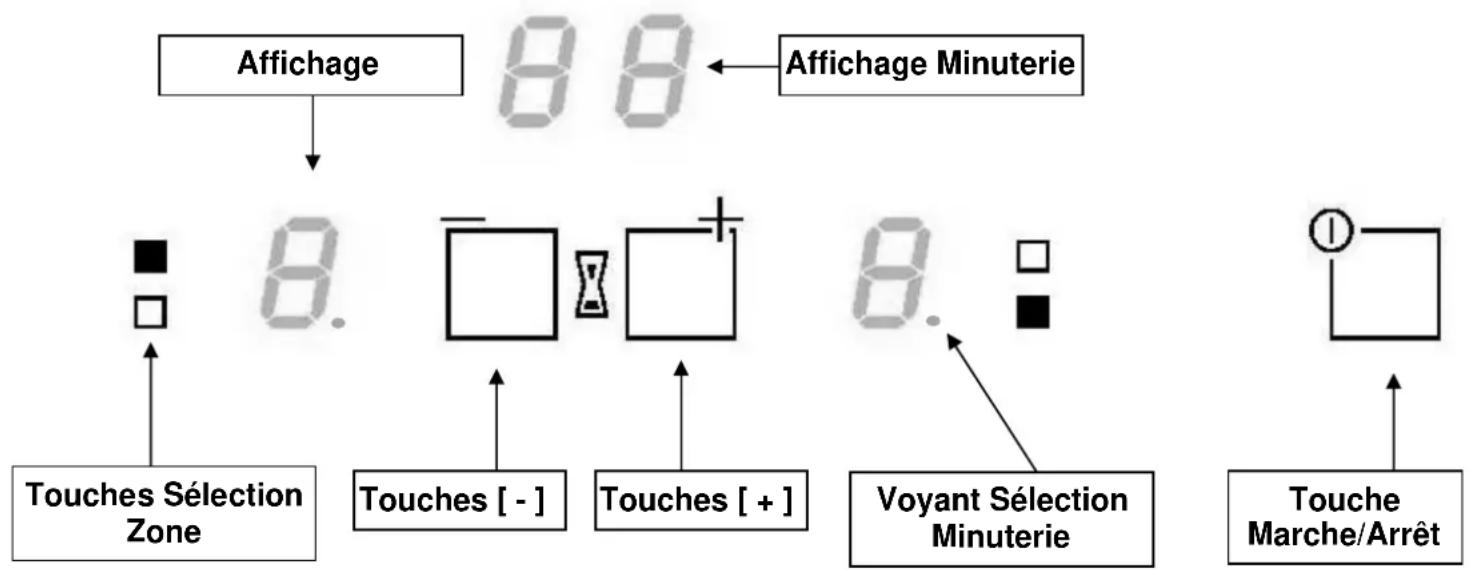

Bandeau de commande

UTILISATION DE L'APPAREIL

Touches sensitives

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage Désignation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance Choix du niveau de cuisson

A Accélérateur de chauffe Cuisson automatique

E Message d'erreur Défaut de circuit électronique

H Chaleur résiduelle : la zone de cuisson est chaude.

L Verrouillage : la table est sécurisée.

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

- Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [ ]	2 Ⓞ0 ]
Arrêter		appuyer sur [ Ⓘ ]	aucun ou [ H ]

- Enclencher / arrêter une zone de chauffe :

Action	Bandeau de commande	Afficheur
Sélectionner la zone		appuyer sur la touche de sélection
Augmenter	appuyer sur [ + ]	[ 1 ] jusqu'à [ 9 ]
Diminuer		appuyer sur [- ]
Arrêter	appuyer simultanément sur la touche de sélection et [- ]
		[ 0 ] ou [ H ]
ou appuyer sur [- ]		[ 0 ] ou [ H ]

afficheur allumé

[9] jusqu'à [1]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [ H ].

Le symbole [ H ] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Fonction minuterie

La minuterie peut être affectée simultanément aux 2 foyers de cuisson, avec des réglages de temps différents (de 0 à 99 minutes) pour chacune des zones.

- Réglage ou modification de la durée de cuisson :

Action | Bandeau de commande | Afficheur

Sélectionner | appuyer sur la touche sélection | afficheur allumé

Augmenter | appuyer sur [ + ] ou [ - ] | [ 1 ]...[ 9 ]

Sélectionner « Minuterie » | appuyer simultanément sur [- ] et [ + ] | [ 00 ]

Diminuer la durée | appuyer sur [-] | [00] passe

à 30,29,...

Augmenter la durée | appuyer sur [ + ] | le temps augmente

Après quelques secondes, le voyant de contrôle passe de « clignotement » à « fixe ».

La durée est sélectionnée et le décompte démarre.

- Arrêter la fonction minuterie cuisson :

Action | Bandeau de commande | Afficheur

Sélectionner | appuyer sur la touche sélection | voyant de la zone

s'allume

Sélectionner « Minuterie » : appuyer simultanément sur [- ] et [ + ]. Temps restant.

Désactiver « Minuterie » : appuyer sur [- ].

passe à [ 00 ] puis

s'éteint.

Lorsque plusieurs minuteries sont activées, il suffit de répéter l'opération.

- Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche [00] en clignotant et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

- Minuterie utilisée hors cuisson :

Action | Bandeau de commande | Afficheur

Activer la table de cuisson : appuyer sur [①].

Sélectionner « Minuterie » : appuyer simultanément sur [- ] et [ + ]. [ 00 ]

Diminuer la durée : appuyer sur [-]. [00] passe

à 30,29,...

Augmenter la durée : appuyer sur [ + ], le temps augmente.

Après 20 secondes, les afficheurs s'éteignent mais la minuterie continue.

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche [00] en clignotant et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche. La table s'éteint.

Programmation d'automatisme de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné.

- Mise en route de l'automatisme :

Action | Bandeau de commande | Afficheur

Sélectionner la zone : appuyer sur la touche de sélection [0]

Activer la pleine puissance : appuyer sur [ + ] (passe de [1] à [9])

Activer l'automatisme : ré-appuyer sur [ + ] ([9] clignote avec [A])

Sélectionner le niveau : appuyer sur [-] ([9] passe à [8][7])

(par exemple « 7 ») ([7] clignote avec [A])

- Arrêt de l'automatisme :

Action | Bandeau de commande | Afficheur

Sélectionner la zone : appuyer sur la touche de sélection [7]. La zone clignote avec [A].

(par exemple « 7 »)

Sélectionner le niveau : appuyer sur [-] ou [+] pour sélectionner le niveau.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment lors du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/I]) peut être verrouillé.

- Verrouillage :

Action | Bandeau de commande | Afficheur

Mise en route : appuyer sur [ ] [0] ou [H]

Verrouiller la table : appuyer simultanément 2 fois sur [L]

sur [-] et la touche de sélection arrière

- Déverrouillage :

Action | Bandeau de commande | Afficheur

Mise en route : appuyer sur [ ] 2 fois sur [L]

Dans les 5 secondes après la mise en route :

Déverrouiller la table : appuyer simultanément

sur [ - ] et la touche sélection arrière

[0] ou [H]

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2 Faire fondre	Réchauffer	Sauces, beurre, chocolat, gélatinePlats pré-cuisinés
2 à 3 Gonfler	Décongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4 Vapeur Légumes	, poissons, viande
4 à 5 Eau Pommes de	terre à l’eau, soupes, pâtes	Légumes frais
6 à 7 Cuire à feu doux	Viandes, foie, œufs, saucissesGoulasch, roulades, tripes
7 à 8 Cuire, Frire Pommes de terre, beignets, galettes
9 Frire,	Porter à ébullition	Steaks, omeletteseau

QUE FAIRE EN CAS DE PROBLÈME

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique • le fusible de protection a sauté • vérifier si le verrouillage n'est pas activé
• les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [ E ] s'affiche :

- appelez le Service Après-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• le déclenchement de sécurité a fonctionné
• celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe
• il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes

Le symbole [Er03] s'affiche :

- Un objet ou un liquide recouvre les touches de la commande. Le symbole disparaît une fois les touches libérées ou nettoyées.

Le symbole [Er21] s'affiche :

- La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [U400], [Er25] ou [U4] clignotant s'affiche :

- La table est mal connectée au réseau. Vérifiez le branchement et rebranchez la table.

Si un des symboles ci-dessus persiste, appelez le SAV.

Pour nettoyer, il faut mettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ».
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
• N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

PROTECTION DE L'ENVIRONNEMENT

• Les matériaux d'emballage sont écologiques et recyclables.
• Les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.
• Ne jetez en aucun cas votre appareil avec les déchets ménagers.
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers.

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Modèle	Dimension de découpe
ATH320S 280 x 490	mm

• La distance entre la table de cuisson et le mur doit être au minimum de 50 mm.
• Les baguettes de bord murales doivent être thermorésistantes.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100 °C).
• N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
• Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquez un vernis ou une colle spéciale.
• Garantissez entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respectez une distance minimale de 760 mm.
• MISE EN GARDE : Utilisez uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés, ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
• L'installation de cet appareil et son branchement au réseau électrique ne doivent être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas de parties chaudes de la table de cuisson.

Attention !

Cet appareil n'est conçu que pour un réseau 230 V~ 50/60 Hz.

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau Raccordement Diamètre câble Câble Calibre de protection
230V~ 50/60Hz	1 Phase + N 3 x 1.5 mm2		H 05 VV - FH 05 RR - F	16 A *

* calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6/1990

Branchement de la table :

Monophasé 230 V~ 1P+N :

Visser la terre au plot "terre", le neutre N au plot N, la phase L1 sur le plot L1.

Attention ! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

Chers clients,

- Enclencher / arrêter une zone de chauffe :
