| Tipo di prodotto | Piano cottura vetroceramico |
| Marca | AIRLUX |
| Modello | ATH320S |
| Dimensioni di incasso | 280 x 490 mm |
| Alimentazione | 230 V ~ 50/60 Hz |
| Potenza totale | 3000 W |
| Zone di cottura | 2 zone: anteriore 1200 W, posteriore 1800 W |
| Tipo di comando | Tasti sensibili |
| Funzioni principali | Timer, automazione di cottura, blocco, indicatore di calore residuo |
| Livelli di potenza | 9 livelli (da 1 a 9) + acceleratore di riscaldamento (A) |
| Sicurezza | Blocco del pannello, spegnimento automatico di sicurezza, protezione contro il surriscaldamento |
| Manutenzione e pulizia | Pulire con acqua e detersivo per piatti, asciugare con un panno pulito. Non utilizzare prodotti abrasivi o apparecchi a vapore. |
| Installazione | Incastro in un piano di lavoro, guarnizione di tenuta fornita. Distanza minima dal muro: 50 mm. |
| Classe di protezione | Y |
| Cavo di alimentazione | 3 x 1,5 mm² H05VV-F H05RR-F |
| Calibro di protezione consigliato | 16 A |
| Riparabilità | Le riparazioni devono essere eseguite esclusivamente da personale specializzato. Non aprire l'apparecchio da soli. |
Domande frequenti - ATH320S AIRLUX
Domande degli utenti su ATH320S AIRLUX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale ATH320S - AIRLUX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ATH320S del marchio AIRLUX.
MANUALE UTENTE ATH320S AIRLUX
istruzioni per l'uso e l'installazione
manual del usuario
ATH320S
Chère cliente, cher client,
Grazie per avere scelto il nostro piano di cottura.
Per ottenere il meglio dal Suo piano cottura, La preghiamo di leggere con attenzione le presenti istruzioni, e di conservarle per un'eventuale consultazione futura
CONTENUTO
SICUREZZA 28
PRECAUZIONI PRIMA DEL PRIMO UTILIZZO 28
ISTRUZIONI DI SICUREZZA 28
PRECAUZIONI ONDE NON DANNEGGIARE L'APPARECCHIO 29
PRECAUZIONI IN CASO DI MALFUNZIONAMENTO DELL'APPARECCHIO 30
ALTRE PRECAUZIONI 30
DESCRIZIONE DELL'APPARECCHIO 31
DATI TECNICI 31
PANNELLO DEI COMANDI 31
USO DEL PIANO DI COTTURA....32
INDICAZIONE 32
PRIMA ACCENSIONE E UTILIZZO DEL PIANO DI COTTURA....32
PRIMA DEL PRIMO RISCALDAMENTO 32
SPEGNIMENTO ED ACCENSIONE DEL PIANO DI COTTURA 32
INDICATORE DI CALORE RESIDUO 32
TIMER 33
COTTURA AUTOMATICA 34
BLOCCO DEL PANNELLO DI CONTROLLO 34
CONSIGLI PER LA COTTURA 35
ESEMPI DI REGOLAZIONE DELLA POTENZA 35
PULIZIA E MANUTENZIONE....35
COSA FARE SE....36
TUTELA AMBIENTALE 36
ISTRUZIONI DI MONTAGGIO....37
ALLACCIAMENTO ELETTRICO 38

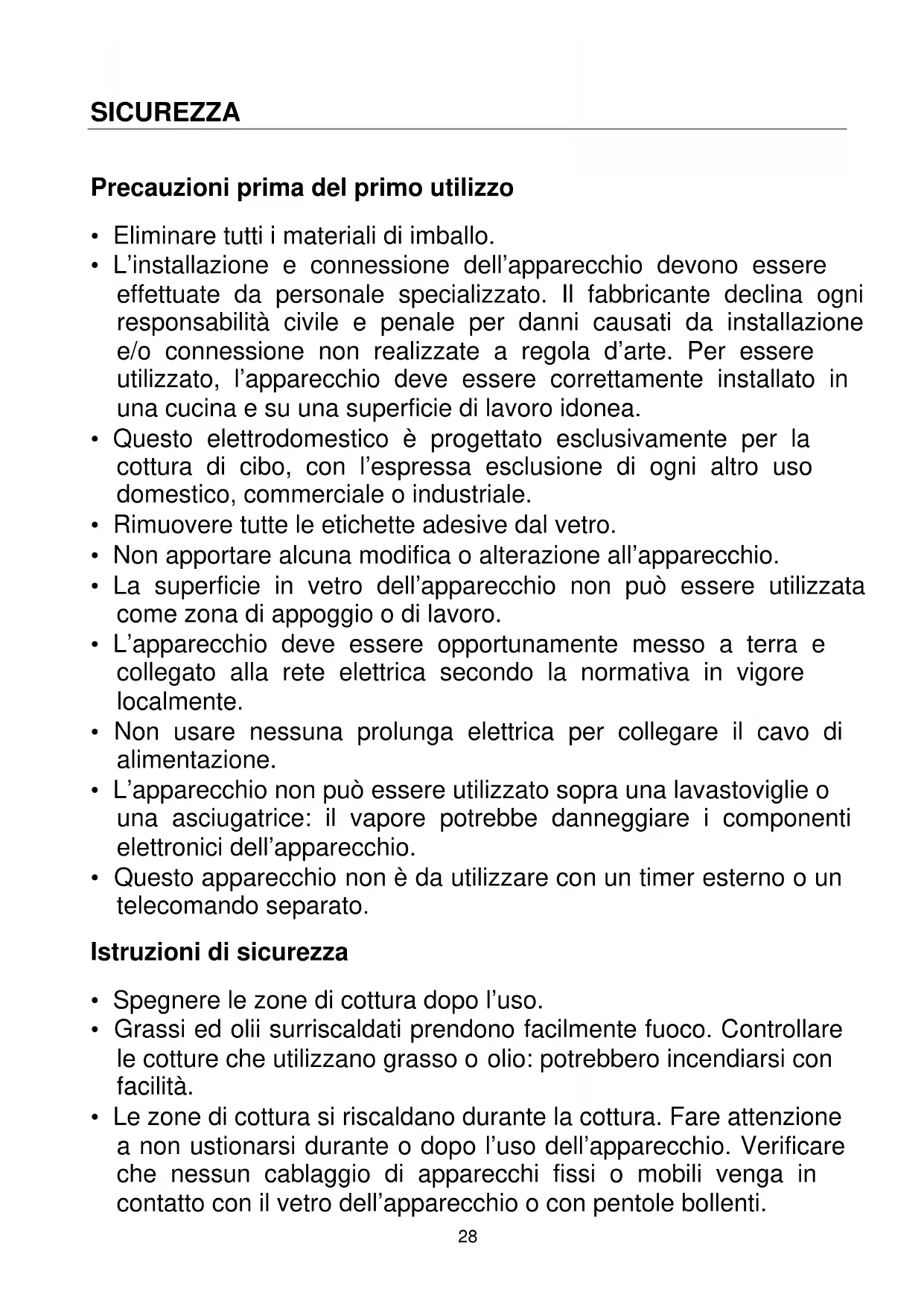

Precauzioni prima del primo utilizzo
- Eliminare tutti i materiali di imballo.
- L'installazione e connessione dell'apparecchio devono essere effettuate da personale specializzato. Il fabbricante declina ogni responsabilità civile e penale per danni causati da installazione e/o connessione non realizzate a regola d'arte. Per essere utilizzato, l'apparecchio deve essere correttamente installato in una cucina e su una superficie di lavoro idonea.
- Questo elettrodomestico è progettato esclusivamente per la cottura di cibo, con l'espressa esclusione di ogni altro uso domestico, commerciale o industriale.
- Rimuovere tutte le etichette adesive dal vetro.
- Non apportare alcuna modifica o alterazione all'apparecchio.
- La superficie in vetro dell'apparecchio non può essere utilizzata come zona di appoggio o di lavoro.
- L'apparecchio deve essere opportunamente messo a terra e collegato alla rete elettrica secondo la normativa in vigore localmente.
- Non usare nessuna prolunga elettrica per collegare il cavo di alimentazione.
- L'apparecchio non può essere utilizzato sopra una lavastoviglie o una asciugatrice: il vapore potrebbe danneggiare i componenti elettronici dell'apparecchio.
- Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato.
Istruzioni di sicurezza
- Spegnere le zone di cottura dopo l'uso.
- Grassi ed olii surriscaldati prendono facilmente fuoco. Controllare le cotture che utilizzano grasso o olio: potrebbero incendiarsi con facilità.
-
Le zone di cottura si riscaldano durante la cottura. Fare attenzione a non ustionarsi durante o dopo l'uso dell'apparecchio. Verificare che nessun cablaggio di apparecchi fissi o mobili venga in contatto con il vetro dell'apparecchio o con pentole bollenti.
-
Non coprire mai l'apparecchio con un panno o telo protettivo, perché potrebbe surriscaldarsi e bruciare.
- Questo apparecchio può essere usato da bambini con una età minima di otto anni e da persone le cui capacità fisiche, sensoriali o mentali sono ridotte, o le cui esperienze e conoscenze sono inadatte, unicamente se sotto sorveglianza e dietro formazione sull'uso dell'apparecchio, in condizioni di sicurezza e dopo essere state informate sui rischi in cui potrebbero incorrere.
- I bambini non devono giocare con l'apparecchio.
- La pulizia e la manutenzione non possono essere affidate a bambini senza la sorveglianza di un adulto.
- ATTENZIONE! Se la superficie del vetro è crepata o rotta, spegnere immediatamente l'apparecchio per evitare il rischio di scosse elettriche.
- Gli oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere piazzati sull'apparecchio perché potrebbero diventare incandescenti.
- Attivare la sicurezza bambini in presenza di animali domestici in grado di raggiungere il piano di cottura.
Precauzioni onde non danneggiare l'apparecchio
- Pentole con fondo graffiato o danneggiato possono danneggiare il vetro ceramico. Le pentole potrebbero graffiare la superficie in vetroceramica.
- Sabbia o altre sostanze abrasive possono danneggiare il vetro ceramico.
- Il vetro ceramico non è sensibile agli shock termici ed è molto resistente, non è tuttavia infrangibile. Evitare di far cadere oggetti, anche piccoli, sul vetro ceramico.
- Evitare di toccare i bordi di vetro con le pentole.
• Non mettere o lasciare pentole vuote sul vetro ceramico. -
Lo zucchero, i materiali sintetici e i fogli di alluminio non devono venire a contatto con le piastre riscaldanti, perché possono causare rotture o altre alterazioni del vetro ceramico durante il raffreddamento. Nel caso, accendere immediatamente l'apparecchio e rimuovere l'oggetto dalla zona di cottura, prendendo le opportune precauzioni per non ustionarsi.
-
Non piazzare mai un contenitore bollente sul pannello di controllo. L'elettronica sotto il vetro potrebbe danneggiarsi.
- Pericolo di incendio! Non appoggiare alcun oggetto sul piano di cottura.
- Se sotto il piano cottura incassato c'è un cassetto, assicurarsi che lo spazio tra il contenuto dello stesso e la parte inferiore dell'apparecchio sia sufficiente (almeno 2 cm) per evitare contatti accidentali. Il doppio fondo deve poter essere rimosso solo utilizzando appositi attrezzi.
- Non mettere mai oggetti infiammabili (ad es. spray) nel cassetto situato sotto l'apparecchio.
- Gli eventuali contenitori per posate posti in cassetti sotto l'apparecchio devono essere resistenti al calore.
- Non riscaldare contenitori chiusi (per es. barattoli di conserve) sulle zone cottura. A causa della conseguente sovrappressione i contenitori e/o i barattoli possono scoppiare, e sussiste il pericolo di lesioni!
Precauzioni in caso di malfunzionamento dell'apparecchio
- Se si nota un difetto di funzionamento, spegnere l'apparecchio e disconnetterlo dalla rete elettrica.
- Se il vetro ceramico è rotto o crepato, disconnettere immediatamente l'apparecchio dalla rete elettrica e chiamare l'assistenza tecnica.
- Non aprire l'apparecchio per nessun motivo.
- Qualsiasi riparazione deve essere compiuta esclusivamente da personale qualificato.
Altre precauzioni
- Assicurarsi che la pentola o padella sia sempre centrata sulla zona di cottura. Il fondo dell'utensile deve coprire il più possibile la zona di cottura.
- Non utilizzare contenitori di alluminio o di materiali sintetici: potrebbero fondere se appoggiati alle piastre accese o ancora calde dopo l'uso.
- Non utilizzare mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.
Dati tecnici
| Typo | ATH320S |
| Potenza totale 3000 WConsumo di energia del piano cottura EC_hob^** 182.6 Wh/kg | |
| Posizione anteriorePotenza nominale 1200 WCategoria standard di pentola** AConsumo di energia EC_cw^** 173.8 Wh/kg | 50 x 155 mm |
| Posizione posteriorePuissance nominale 1800 WCatégorie de la casserole standard** BConsommation d'énergie EC_cw^** 191.3 Wh/kg | 63 x 190 mm |
** metodo di misura delle prestazioni secondo la norma (EN60350-2)

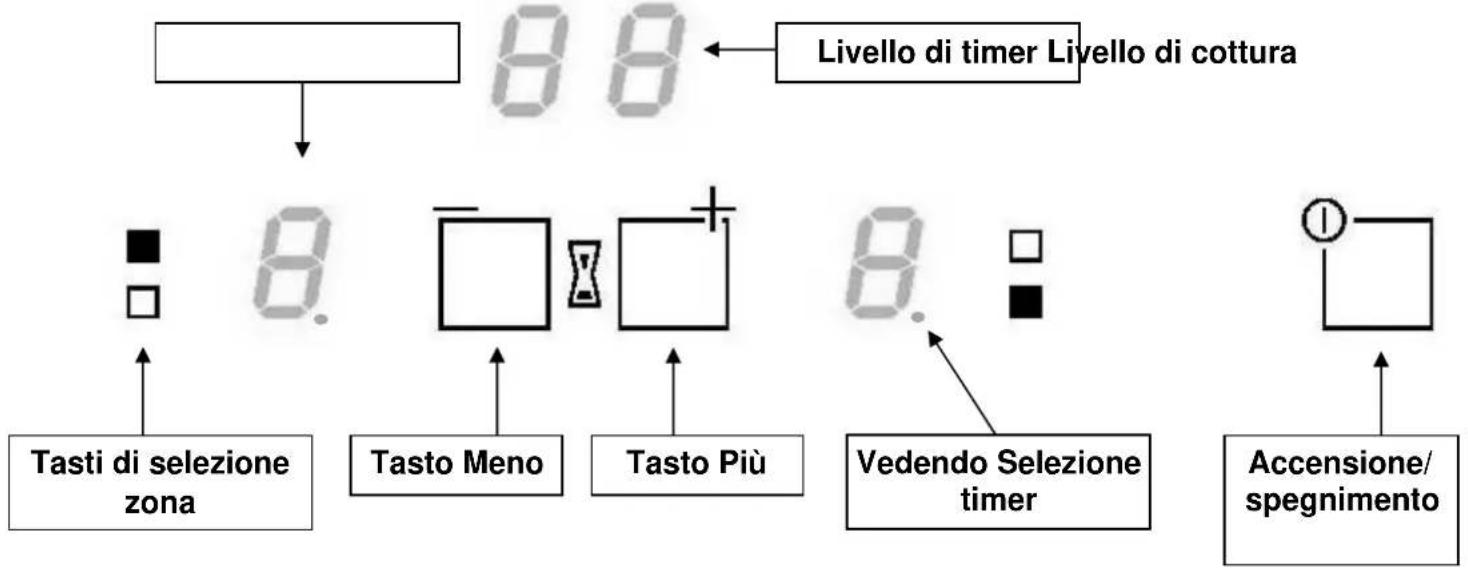

Pannello dei comandi
Indicazione
Indicazione Definizione Descrizione
0 Zero
Zona di cottura attivata
1...9 Livello di potenza Selezione del livello
A Cottura iniziale automatica Potenza massima + cottura preliminare
E Indicazione guasto anomalia dei dispositivi elettronici
H Calore residuo La zona di cottura è ancora calda
L Bloccaggio dei sensori Il piano di cottura è bloccato
PRIMA ACCENSIONE E UTILIZZO DEL PIANO DI COTTURA
Prima del primo riscaldamento
Pulire l'apparecchio con uno straccio umido, indi asciugarlo accuratamente. Non utilizzare detergenti che possano causare colorazioni anomale del vetro.
Spegnimento ed accensione del piano di cottura
- Accensione/spegnimento del piano di cottura
| Operazione | Sensore di comando | Indicazione |
| Accendere | Premere [ 1 ] | [0] |
| Spegnere | Premere [ 1 ] | nessuna o [H] |
- Accensione/spegnimento della zona di cottura
| Operazione | Sensore di comando | Indicazione | |
| Selezione della zona di cottura | Premere tasto selezione | [0] o [H] | |
| Aumentare la potenza | Premere [ + ] | da [4] a [9] | |
| Diminuire la potenza | Premere [ - ] | da [9] a [0] | |
| Spegnere | Premere [ - ] | [0] o [H] | |
Se non si effettuano altre impostazioni, per motivi di sicurezza il piano di cottura si spegne automaticamente dopo 20 secondi unitamente all'indicazione.
Indicatore di calore residuo
Dopo aver spento l'apparecchio, la piastra è ancora calda e il display indica [H].
Il simbolo [ H ] scompare quando la piastra può essere toccata senza pericolo di bruciature.
Finché la spia di calore residuo è accesa, non toccare la piastra né posizionarvi alcun oggetto sensibile al calore: c'è rischio di bruciature o incendi.
Timer
Il timer può essere utilizzato con entrambe le piastre simultaneamente e con regolazioni diverse (da 0 a 99 minuti) per ognuna di esse.
- Regolazione e modifica del tempo di cottura :
| Azione | Pannello di controllo | Display |
| Selezione piastra | premere tasto selezione | [0] |
| Selezionare il livello di potenza | premere [+] | [1]....[9] |
| Selezionare « Timer » | premere simultaneamente [-] e [+] [00] | |
| Diminuire il tempo | premere [-] | [00] passa a 30, 29, 28... |
| Aumentare il tempo | premere [+] | il tempo amenta |
| Dopo qualche secondo la spia smette di lampeggiare. | ||
| Il tempo è confermato e la cottura inizia. | ||
• Per arrestare il tempo di cottura
| Azione | Pannello di controllo | Display | |
| Selezione piastra | premere tasto selezione | spia accesa | |
| Selezionare « Timer » | premere simultaneamente [ - ] e [ + ] il tempo residuo | ||
| Disattivare « Timer » | premere [ - ] | Mostra [ 00 ] poi si arresta | |
- Arresto automatico alla fine del tempo di cottura
Quando viene raggiunto il tempo impostato per la cottura, il display del timer lampeggia su [ 00 ], viene prodotto un segnale acustico e la piastra si spegne. Per arrestare il segnale acustico è sufficiente premere un tasto.
- Funzione timer al di fuori della cottura:
| Azione | Pannello di controllo | Display | |
| Attivare l'apparecchio | premere display [ 1 ] | spie piastra accese | |
| Selezionare « Timer » | premere simultaneamente [- ] e [ + ] [ 00 ] | ||
| Diminuire il tempo | premere [- ] | [ 00 ] passa a 30, 29, 28... | |
| Aumentare il tempo | premere [ + ] | il tempo amenta | |
| Dopo qualche secondo la spia smette di lampeggiare. | |||
Appena il tempo impostato è raggiunto i display del timer lampeggiano a [00] e si avverte un segnale acustico. Per arrestare il segnale acustico è sufficiente premere un tasto. L'apparecchio si spegne.
Cottura automatica
Tutte le piastre sono equipaggiate con una funzione automatica “stop and go” (partenza-arresto). La piastra si accende a piena Potenza per un dato tempo, poi riduce automaticamente la Potenza a un livello prestabilito.
- Avvio:
Azione Pannello di controllo Display
Sezione piastra Premere tasto selezione [0] Sezione della Potenza massima Premere tasto [+] da [1] a [9] Cottura automatica Premere tasto [+] [9] lampeggia assieme al simbolo [A] Sezione del livello di potenza Premere tasto [-] [9] passa a [8][7] ... (ad esempio « 7 ») [7] lampeggia assieme al simbolo [A]
- Spegnere la cottura automatica
Azione Pannello di controllo Display
Sezione piastra Premere tasto selezione [7] lampeggia assieme (ad esempio « 7 ») al simbolo [A] Sezione del livello di potenza Premere tasto [-] o [+] livello selezionato
Blocco del Pannello di Controllo
Per evitare di modificare inavvertitamente una regolazione, in particolare durante le operazioni di pulizia, il Pannello di controllo può essere bloccato (con l'eccezione del tasto On/Off [ ① ]).
- Blocco:
Azione Pannello di controllo Display
Attivare l'apparecchio premere display [①] [0] o [H] Blocco dell'apparecchio Premere simultaneamente [-] e tasto selezione della piastra anteriore destra Nessun cambiamento Premere di nuovo tasto selezione [L]
- Sblocco:
Azione Pannello di controllo Display
Attivare l'apparecchio premere display [ ① ] [ L ]
Entro 5 secondi dall'accensione:
Sblocco dell'apparecchio Premere simultaneamente [-] e tasto selezione della piastra anteriore destra [0] Premere di nuovo tasto [-] Nessuna spia sui display
Esempi di regolazione della potenza
(I valori sotto sono indicativi)
| 1 - 2 | far sciogliere, stemperare, riscaldare | salsine, burro, cioccolato, gelatina, piatti già pronti |
| 2 - 3 | mettere in ammollo, scongelare, riscaldare | riso, prodotti congelati, pesce, verdura |
| 3 - 4 cuocere con acqua pesce, verdura, frutta | ||
| 4 - 5 | cuocere a calore moderato, cuocere con acqua, scongelare | pesce, verdura, pasta, cereali, legumi, cibo congelato |
| 6 - 7 cuocere (di proseguimento) | carne, fegato, uova, salsiccia involtini, frittate | |
| 7 - 8 arrostire | pesce, bistecche, salsiccia, uova strapazzata | |
| 9 arrostire, portare ad ebollizione | bistecche, frittate lenticchie | |
PULIZIA E MANUTENZIONE
Prima di pulire il piano di cottura aspettare che si raffreddi. Pericolo di ustionarsi!
Eliminare lo sporco regolarmente servirsi di un panno umido e di un po' di detersivo per stoviglie a mano.
- Spegnere il piano di cottura prima di pulirlo.
- Per motivi di sicurezza non usare la pulitrice a vapore o ad alta pressione.
- Evitare assolutamente di usare prodotti abrasivi o aggressivi, ad esempio spray per forno o grill, smacchiatori o prodotti antiruggine, pomice o spugnette abrasive.
- Asciugare alla fine il piano con uno straccio pulito.
- Eliminare subito residui di zucchero o di sostanze zuccherine.
L'apparecchio non si accende
- L'apparecchio non è collegato correttamente alla rete elettrica.
- Il fusibile è assente o il circuito aperto
- I tasti a sfioramento sono coperti da grasso o acqua.
- Un oggetto è posizionato su uno dei tasti.
Compare il simbolo [E]
- Contattare l'assistenza tecnica.
Una delle piastre viene disattivata
- È entrato in funzione il sistema di sicurezza.
- Si è dimenticato di disattivare la piastra per un certo periodo.
- Uno o più tasti a sfioramento sono coperti da qualcosa.
Il pannello di controllo indica [Er03]:
- Un oggetto o un liquido copre i comandi II simbolo scomparirà non appena i comandi verranno puliti o l'oggetto sarà rimosso.
Il pannello di controllo indica [Er21]:
- Il piano di cottura è surriscaldato, lasciarlo raffreddare e poi riaccenderlo.
Il pannello di controllo indica [U400], [Er25] o [U4]:
- Il piano di cottura non è collegato alla rete. Controllare il collegamento e eventualmente ricollegare il piano di cottura.
Se uno dei simboli di cui sopra persiste, chiamare il centro assistenza.
TUTELA AMBIENTALE
- I materiali dell'imballaggio sono consoni alla tutela della natura e riciclabili.
- Gli apparecchi elettrici ed elettronici fuori uso contengono spesso materiali riutilizzabili. Contengono pure sostanze nocive per l'ambiente ma necessarie per il corretto funzionamento e la sicurezza dell'apparecchio.
- Per questo motivo non gettare l'apparecchio nei rifiuti.
- Contattare l'organizzazione del vostro comune preposta al riciclaggio degli elettrodomestici.
Il montaggio e l'allacciamento elettrico del piano di cottura devono essere effettuati soltanto da un tecnico autorizzato.
L'installatore è tenuto a rispettare la legislazione locale e le normative in vigore nel paese in cui viene installato l'apparecchio.

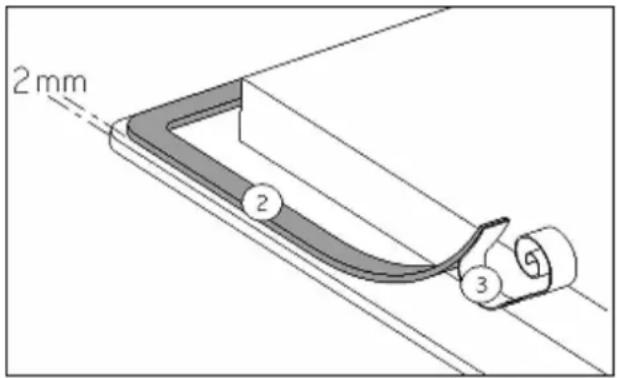

Come fissare la guarnizione:
Incollare la guarnizione (2) a 2 mm dal bordo inferiore esterno del vetro, dopo aver rimosso la protezione della stessa (3).
Incasso:
- Misure d'incasso:
| Modello | Dimensione taglio |
| ATH320S 280 x 490 mm | |
- Assicurarsi che ci sia una distanza di almeno 50 mm tra l'apparecchio e il muro o le pareti o paratie laterali.
- L'apparecchio è classificato come classe "Y" di protezione dal calore. Solo apparecchi di questo tipo possono essere installati con un ampio spazio da un lato. Sull'altro lato tuttavia, non deve esserci un divisorio o un mobile più alto della posizione dell'apparecchio.
- Il piano di lavoro sotto quale l'apparecchio è installato, deve essere in grado di resistere a temperature fino a 100 °C.
- I supporti a muro devono essere resistenti al calore.
- Non installare l'apparecchio al di sopra di un forno non opportunamente ventilato, o di una lavastoviglie, lavatrice o asciugatore.
- Garantire la presenza di uno spazio di almeno 20 mm al di sotto della cassetta dell'apparecchio, onde permettere una corretta areazione dell'apparecchio.
- Se sotto l'apparecchio c'è un cassetto, non riporvi oggetti infiammabili, come bombolette di spray, od oggetti non resistenti al calore.
- La distanza di sicurezza tra l'apparecchio e una eventuale cappa di aspirazione sovrastante deve essere quello previsto dal fabbricante della cappa. In caso di mancanza di indicazioni in merito, rispettare una distanza minima di 760 mm.
- Il cavo di alimentazione, dopo l'installazione dell'apparecchio, non deve essere soggetto a sollecitazioni meccaniche, come ad esempio schiacciamento a causa del movimento di cassetti o altro.
- Le superfici di giunzione dovranno essere sigillate con vernice speciale, caucciù di silicone o resina colata al fine di evitare rigonfiamenti dovuti all'umidità. Incollare bene la guarnizione fornita.
-
ATTENZIONE: Usare soltanto protezioni per il piano di cottura realizzate dal produttore dell'apparecchio o indicate dal produttore nelle istruzioni come idonee per l'utilizzo con l'apparecchio o incorporate in esso. L'utilizzo di protezioni inappropriate può causare incidenti.
-
L'installazione di questo apparecchio e la connessione alla rete elettrica devono essere affidate esclusivamente a personale qualificato e autorizzato, nel rispetto della normativa in vigore.
- Dopo l'installazione, una adeguata protezione delle parti sotto tensione deve essere garantita.
- I necessari dati di connessione si trovano sull'etichetta posta sulla cassetta dell'apparecchio.
- Il circuito elettrico dell'apparecchio deve essere separato dalla rete tramite opportuni apparecchi, quali fusibili, interruttori di apertura circuito o capacitatori, con fusibile di interruzione con un'apertura di almeno 3 mm. Sono validi gli interruttori-LS, i fusibili ed i relè.
- Un dispositivo di disconnessione conforme alle norme di installazione deve essere previsto nell'installazione. Il cavo di alimentazione deve essere posizionato in modo che non venga a contatto con alcuna delle parti calde del piano.
- Se l'apparecchio non viene installato con una spina accessibile, un dispositivo di disconnessione conforme alle norme di installazione deve essere previsto nell'installazione.
- Il cavo di alimentazione deve essere posizionato in modo che non venga a contatto con alcuna delle parti calde del piano.
Attenzione!
Questo apparecchio può solo essere collegato ad una rete elettrica a 230 V\~ 50/60 Hz.
Collegare sempre il cavo di terra.
Rispettare il diagramma di connessione.
Collegare sempre il cavo di terra al terminale previsto: il conduttore neutro al terminale N, e la fase L al terminale L.
| Rete Allacciamento Diametro Cavo Fus bile | ||||
| 230 V, 50/60 Hz | 1 fase + N | 3 x 1.5 mm ^2 | H 05 VV - FH 05 RR - F | 16 A * |
* Calcolato con il fattore di simultaneità secondo la norma EN 60 335-2-6
Connessione del piano cottura
Monofase 230V\~1P+N
Collegare la terra al terminale "terra", il neutro N al terminale N, la fase L al terminale L1.
Attenzione! Assicurarsi di aver fissato correttamente i cavi e i ponticelli e di aver serrato correttamente le viti.
Il fabbricante declina qualsiasi responsabilità per ogni incidente risultante da connessione sbagliata dell'apparecchio, incluso l'utilizzo di un apparecchio non correttamente messo a terra, o connesso con una messa a terra difettosa.
